车间物料周转手动升降手推车结构设计

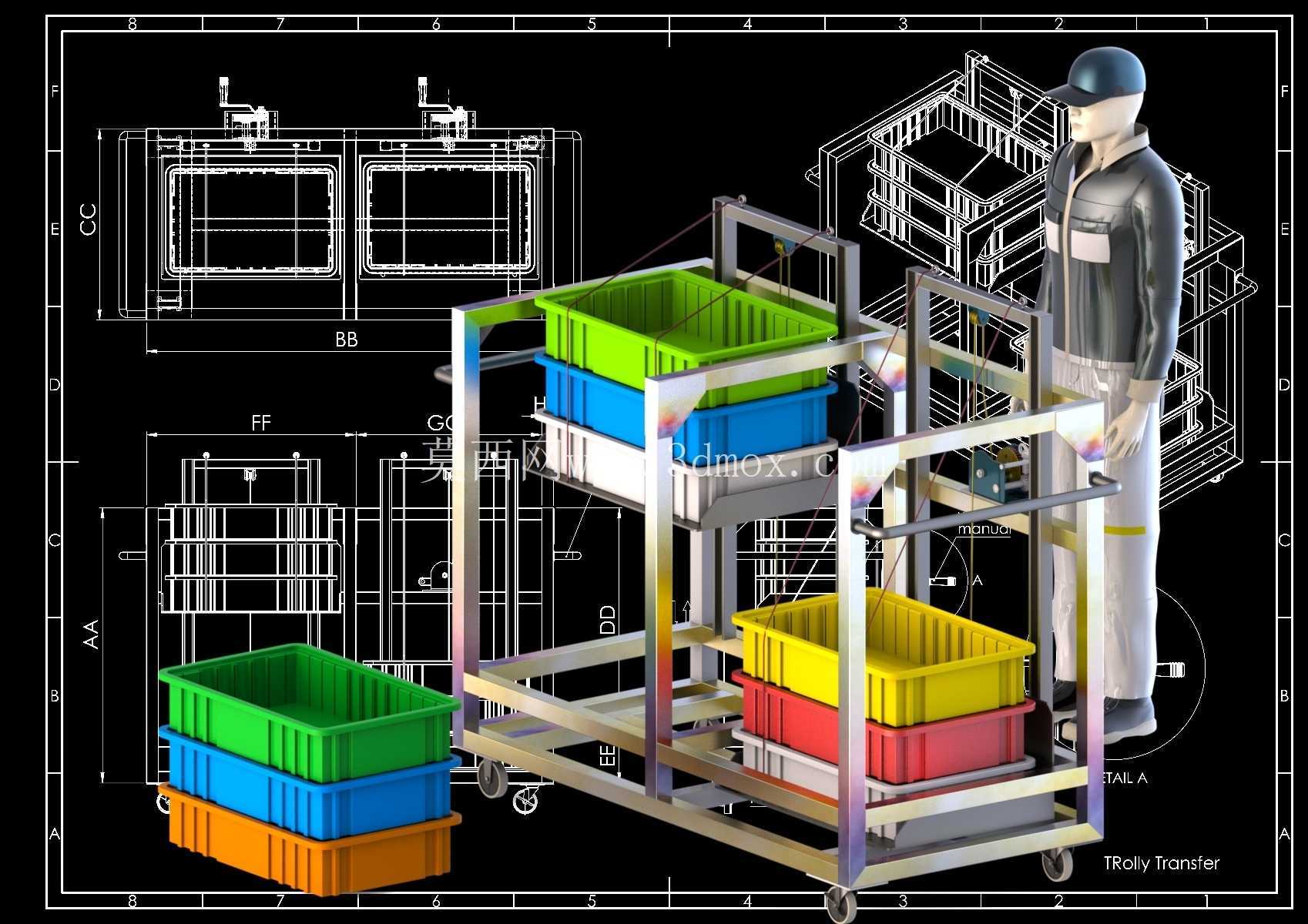

　　这款手动升降手推车主要面向离散制造车间的线边物料转运场景，适配多规格塑料周转箱的短距离搬运与工位高度对接需求，在装配线、零部件加工区、仓储分拣区都能适配使用，解决传统固定高度手推车无法匹配不同工位作业高度、人工搬抬料箱劳动强度大的痛点。从结构设计逻辑来看，整体采用方管焊接框架作为承载主体，底部框架预留脚轮安装位，选用带刹车的万向脚轮搭配定向脚轮，兼顾推行灵活性与停靠稳定性，框架底部的承载层可放置堆叠的周转箱，中层升降托架通过剪叉式手动升降机构实现高度调节，操作时仅需扳动侧面的手动手柄即可完成托架升降，无需外接动力源，适合无气源、电源的零散作业区域使用。

　　设备的外形尺寸充分考虑车间通道的通行边界，整体宽度控制在700mm以内，可顺利通过车间常见的800mm宽人行通道与设备间安全间隙，长度控制在1200mm左右，单次可承载4个标准规格的塑料周转箱，升降行程覆盖600mm到1200mm的高度区间，可对接高度在700mm到1100mm的装配工作台、线边货架，无需人工反复搬抬料箱，只需将料箱推至对应高度后平移即可完成上下料动作。设计过程中重点考量了框架的受力分布，立柱与横梁的焊接位置做了三角加强筋处理，避免满载推行时框架出现形变，升降机构的铰接点选用耐磨衬套，减少长期使用后的间隙旷量，托架两侧设置了可翻转的挡边，防止料箱在升降或推行过程中滑落，同时挡边翻下后可方便料箱从侧面平移取放。

　　在实际使用场景中，该设备可替代传统的固定高度平板手推车，针对不同工位的作业高度差，操作人员可根据需求快速调整托架高度，比如对接较低的地面料架时可将托架降至低位，直接将料箱滑入托架，推行至装配工位后将托架升至与工作台齐平的高度，直接将料箱推至工作台面，全程无需弯腰搬抬重物，降低车间作业的腰肌劳损风险。框架的表面处理采用喷塑工艺，适配车间常见的油污、粉尘环境，日常清理仅需擦拭即可，脚轮选用聚氨酯材质，推行时噪音低，不会划伤车间环氧地坪，同时具备一定的承重能力，单台设备额定承载可达200kg，满足常规中小零部件的周转需求。

　　结构设计上还预留了附件安装位，可根据使用需求加装置物台、文件袋、工具挂钩等附属配件，适配不同行业的车间使用习惯，比如电子装配车间可在侧面加装防静电手环挂点，机加工车间可加装切削液收集托盘，拓展设备的适用范围。从安装边界来看，设备整体为焊接式整体结构，到货后仅需安装脚轮与操作手柄即可投入使用，无需复杂的组装调试，日常维护仅需定期在升降机构铰接点加注润滑脂、检查脚轮转动是否顺畅即可，维护成本极低，适合中小制造企业的线边物流升级使用，也可作为精益生产改善中的低成本自动化工装进行推广，在多品种小批量的生产模式下，可灵活适配不同的物料周转需求，无需针对特定料箱定制专用转运设备，通用性较强。
