钻井作业钻杆夹持减震工装夹具

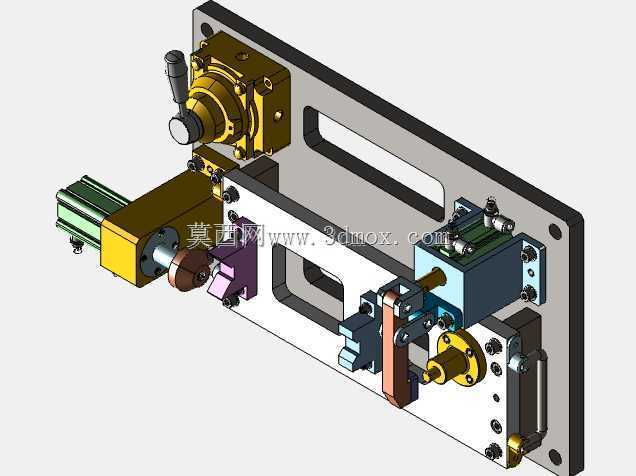

　　这套工装结构面向钻井现场钻杆、井下减震部件的装夹定位工序开发，核心作用是在工件检测、部件预装、维修拆解工位上，对长轴类钻井减震元件完成刚性夹持，同时抵消工件传递的轴向微幅振动，避免装夹过程中工件表面被夹伤、定位基准偏移。整套夹具以加厚钢制底板作为安装基体，底板上预留多组沉头安装孔与定位销孔，可直接固定在车间装配工作台、机加工工位台面上，安装边界贴合常规重型工装的台面开孔间距，不需要额外改造工位基础。

　　夹持执行端采用V型定位块配合侧向压紧组件，长轴工件搭放在两端等高V型支撑座上，径向自由度被完全约束，一端配置可调式顶尖顶紧结构，可适配不同长度规格的钻杆减震器，轴向定位行程可通过手轮驱动的丝杠副调整，操作侧的杠杆式快速压头可在工件就位后快速下压锁紧，重复装夹定位精度可控制在工装允许的公差范围内。

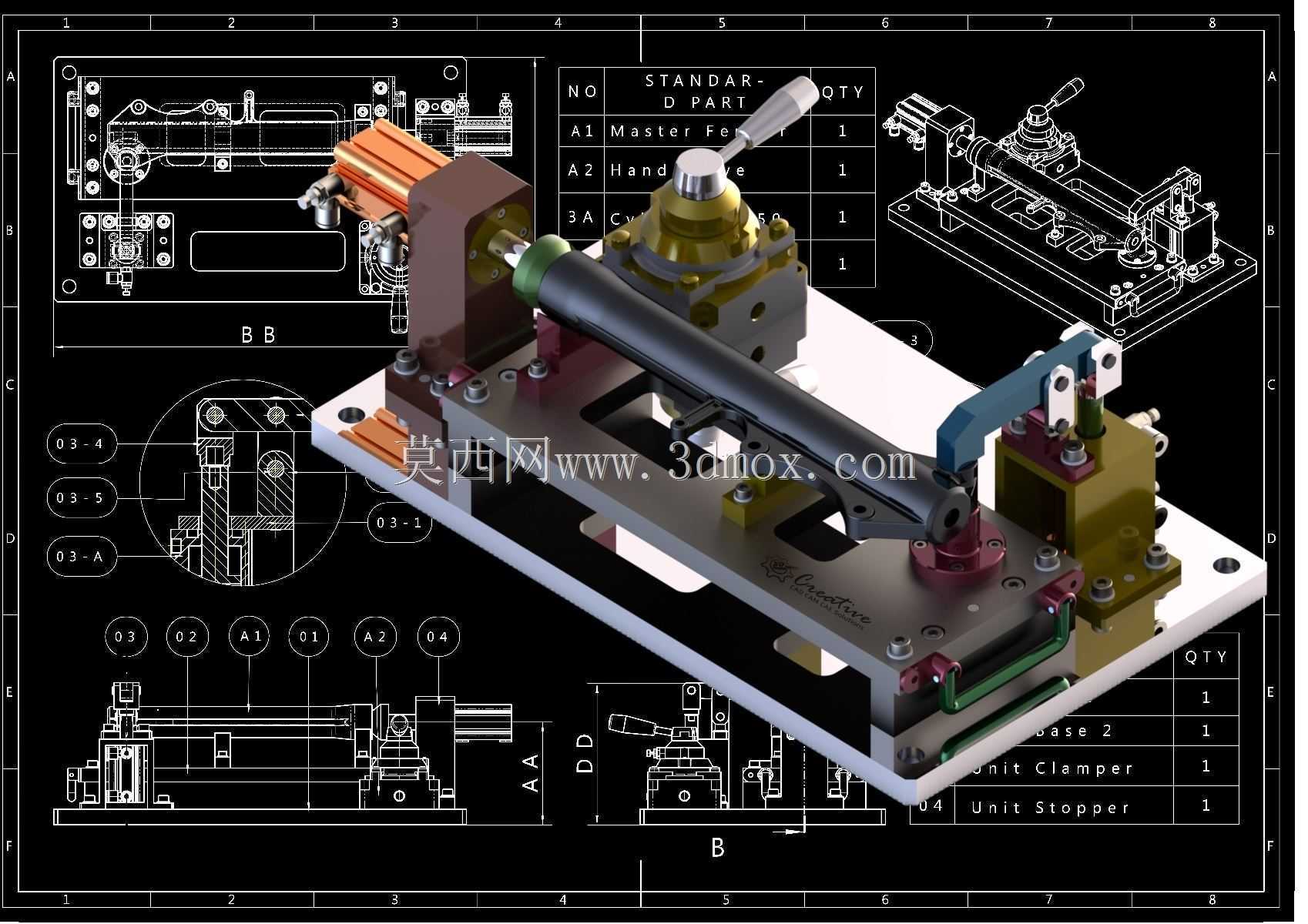

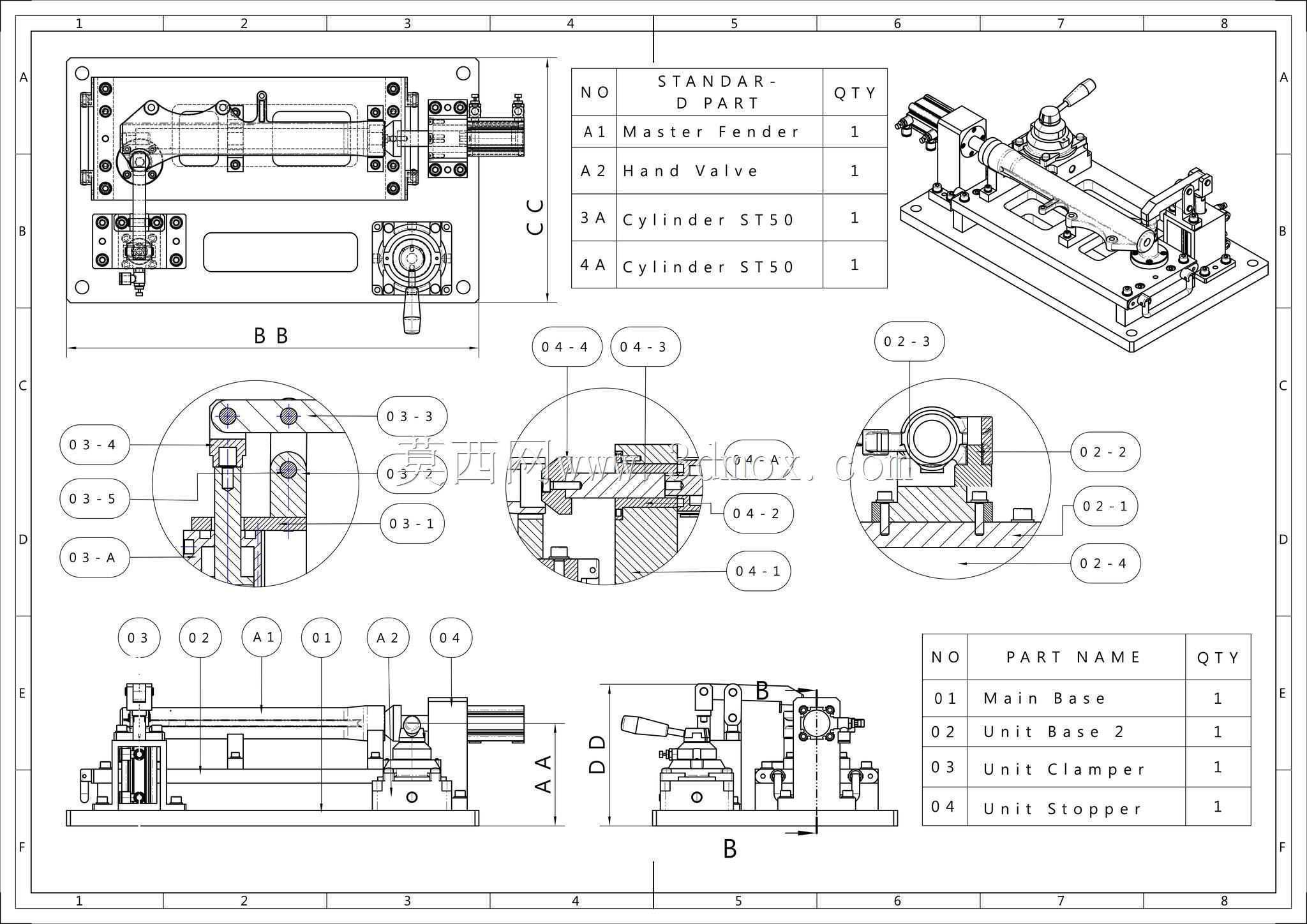

　　减震功能集成在夹具的支撑回路中，支撑座与底板之间设置弹性阻尼元件，当工件随钻井部件测试产生轴向窜动、径向微振时，弹性组件可吸收冲击载荷，避免刚性夹持状态下振动直接传导至夹具底板，既保护工件的精密配合面，也降低工位周边的振动传递。底板上还布置了单元限位挡块与工位止动组件，对应图纸中标注的Base、Clamper、Stopper工位分区，可配合流水线工位完成工件上料、装夹、检测、下料的分步动作，挡块位置可通过长腰型孔灵活调整，适配不同直径工件的限位需求。

　　结构设计上所有受力支撑件均做加厚处理，夹持臂、支座采用型钢焊接后精加工成型，配合面铣削保证平行度与垂直度，气动或液压管路沿底板侧边的走线槽布置，管路接头预留标准安装位，现场可直接对接车间动力源。整套夹具的外形布局紧凑，操作侧留出足够的扳手、工具操作空间，维护时可单独拆卸V型块、压头组件更换磨损件，不需要整体拆解底板，适配钻井设备维修车间、石油装备装配线的长期批量装夹作业，针对长轴类工件的装夹痛点，解决了普通虎钳无法支撑长筒减震器、刚性夹持易受振动松脱的问题。
