商用自动售货机柜体结构设计

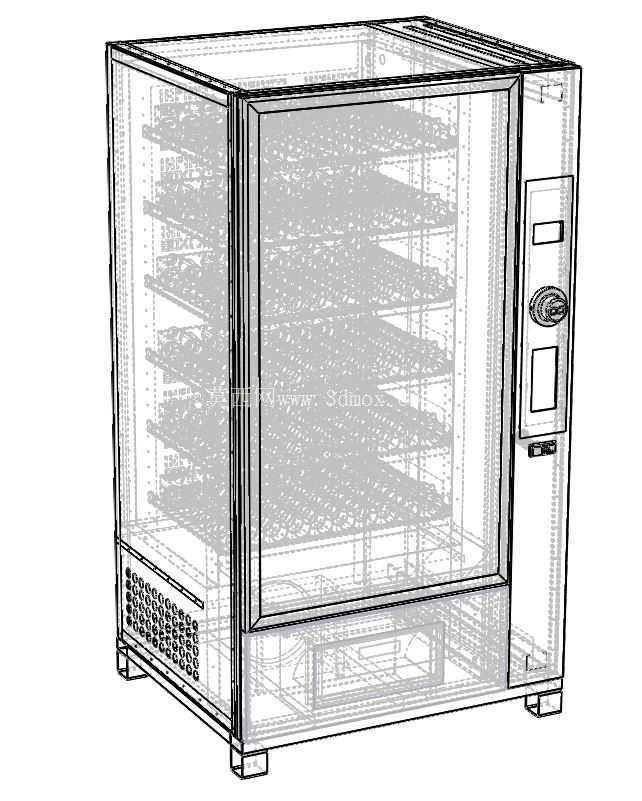

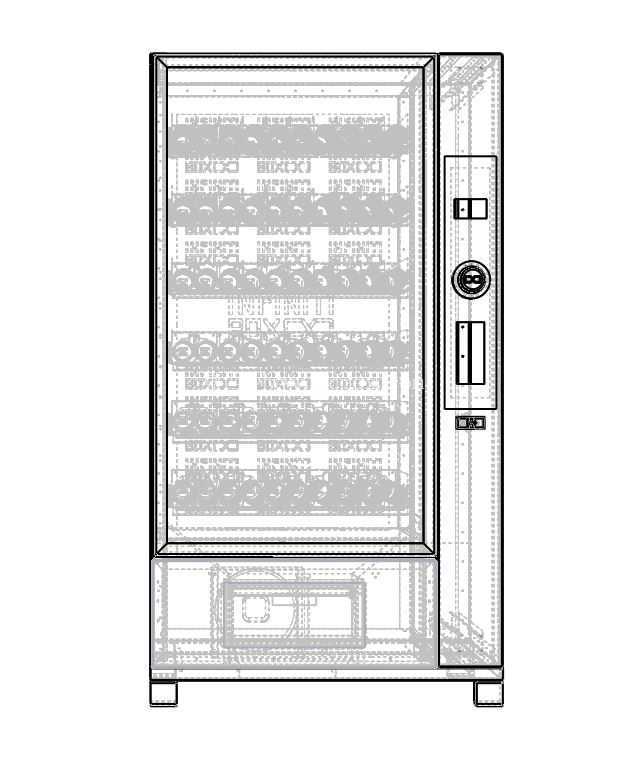

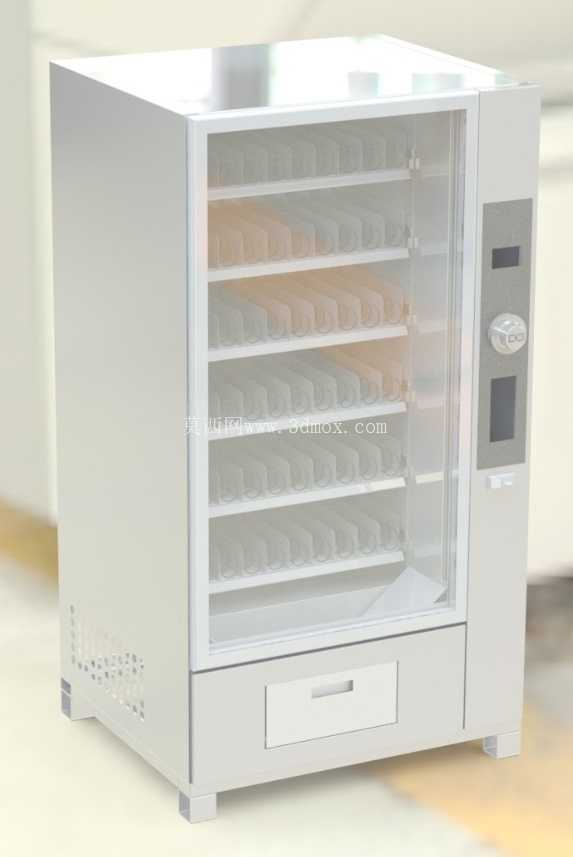

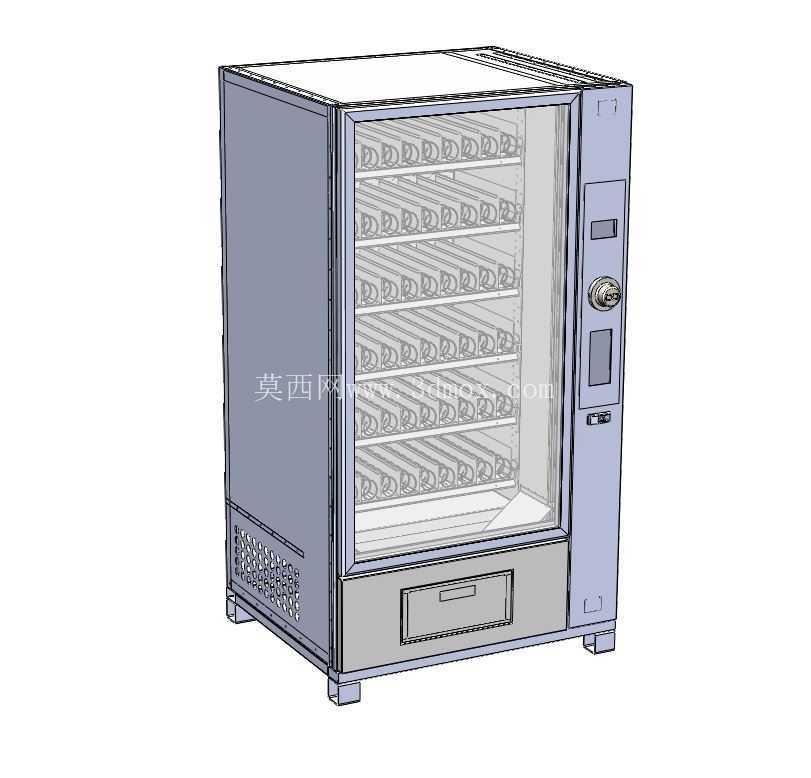

　　这套自动售货机三维结构围绕无人零售场景的落地需求搭建，整体采用立式柜型布局，正面配置大面积透明视窗，内部设置多层螺旋货道，可适配瓶装饮品、袋装零食、独立包装糖果等多种快消品的存放与出货需求。柜体右侧集成操作交互区，预留了显示屏安装位、支付识别区域、机械锁孔与取货口对位空间，底部设置独立取货仓，用户完成选购后货品由货道推送落入下方取货腔，完成取货流程。

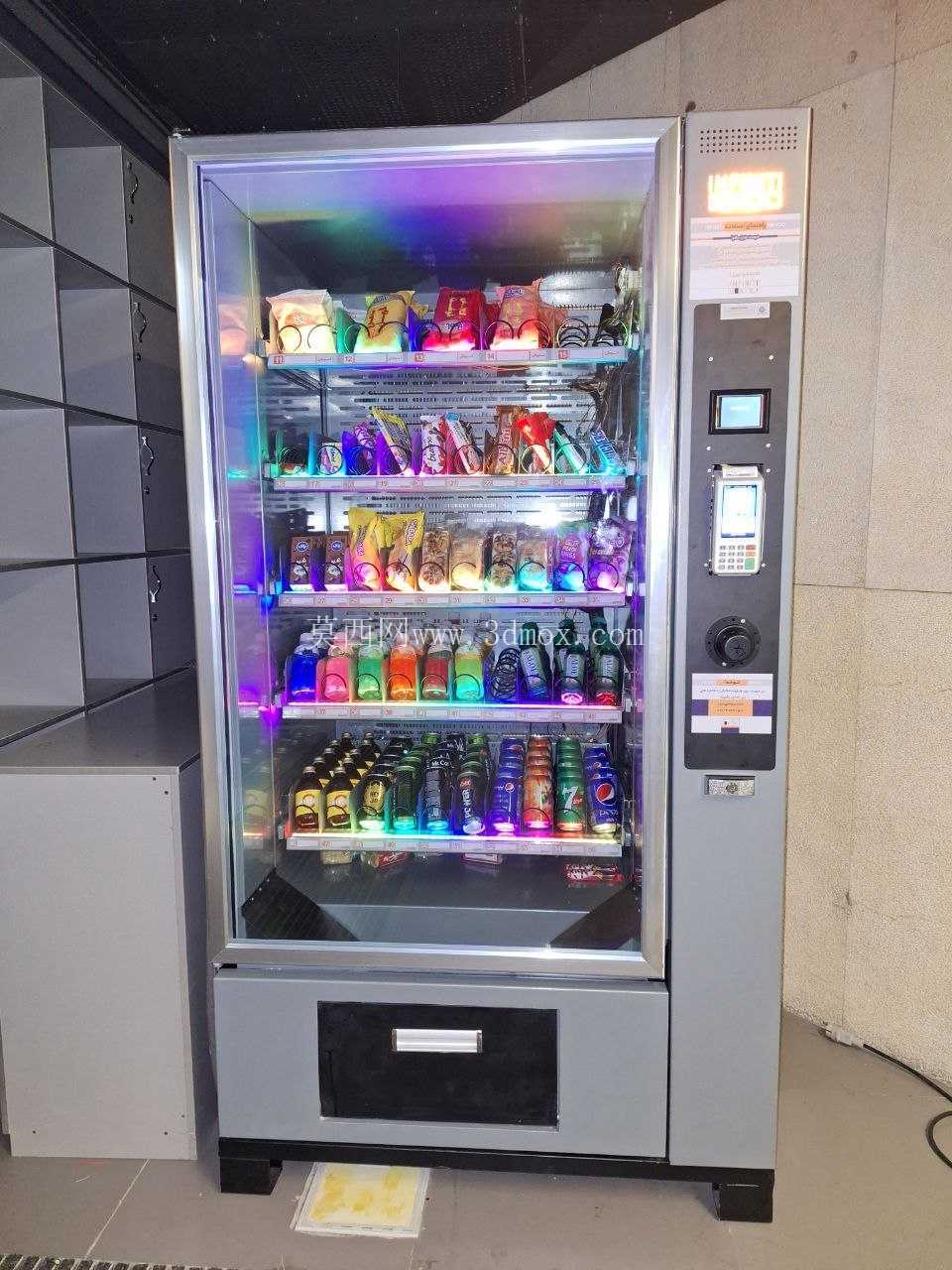

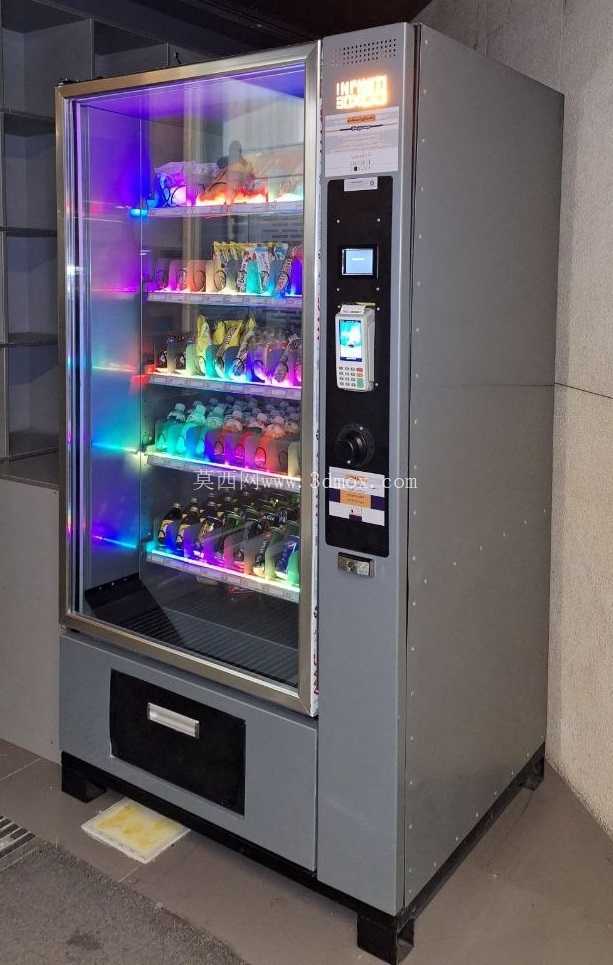

　　从实际部署场景来看，这类设备常放置在写字楼大堂、工厂车间休息区、校园公共区域、交通枢纽等候区，不需要常驻值守人员，可24小时提供商品售卖服务。结构设计阶段首先要平衡内部货容量与占地边界，常规同类型售货机整机宽度控制在600至800毫米区间，深度在700至900毫米，整体高度落在1800至2000毫米范围，既保证单柜可容纳数百件商品的存储量，也能适配标准门洞、电梯轿厢的运输通行要求，底部加装可调支撑脚，放置在不平整地面时可调整水平度，避免柜体倾斜导致货道卡料。

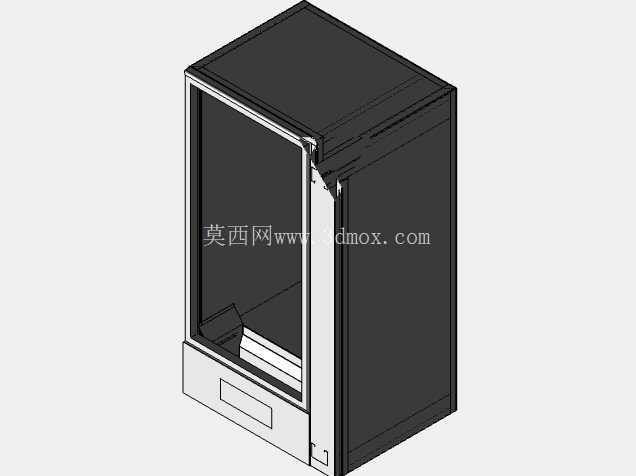

　　柜体外壳采用钣金折弯拼焊的框架思路，主承载框架使用型钢做内部龙骨，外覆薄金属护板，左侧护板下部预留通风散热格栅，为内置制冷机组留出气流通道——如果配置冷藏功能，货舱内壁会加装保温层，将制冷蒸发器与储物空间隔离，保证饮品存储温度维持在低温区间。正面玻璃视窗采用双层中空钢化玻璃，既减少冷量外泄，也能抵御日常使用中的磕碰，用户从外部可以直接看清内部陈列的商品，降低选购时的识别成本。

　　内部货道采用模块化设计思路，每层托盘可根据售卖商品的尺寸调整螺旋弹簧的螺距与层间距，售卖瓶装水时可以加大弹簧间距、调高两层托盘的间隔，售卖小包装糖果时则缩小螺距，在相同柜内容积里布置更多货位。货道驱动组件隐藏在托盘后侧，每层独立控制，出货时对应货道的电机带动弹簧旋转，将最前端的商品向前推送，直至货品失去支撑自然下落至底部取货仓。这种螺旋出货结构经过大量商用场景验证，对规整包装商品的适配性强，卡货率低，日常补货时操作人员打开柜体侧门，即可直接向每层弹簧货道内补充商品，补货路径顺畅，不需要复杂的拆装操作。

　　右侧操作区的布局充分考虑人体工程学，交互屏幕、扫码区域、投币结构（可选配）的高度设置在普通用户站立时抬手即可操作的区间，机械锁布置在侧门开合边，运维人员开锁后可以整体打开柜门，完成补货、现金收纳、设备检修等工作。柜体下部的取货口设置翻盖式挡板，既避免冷量从取货口大量溢出，也能防止未选购的人员直接伸手进入货舱，取货仓内部做缓冲铺垫，降低易碎商品下落时的冲击破损概率。

　　结构建模过程中需要重点核对多个运动边界：柜门开启的旋转角度不能与周边摆放的障碍物干涉，货道弹簧旋转时不能与相邻商品、托盘边框发生刮擦，货品下落轨迹要避开内部制冷管线与走线槽，所有电气控制线沿柜体框架内侧的走线槽布置，与运动部件保留足够安全间隙。散热通风路径从下部格栅进风，流经制冷压缩机与冷凝器后从柜体背部或上部排出，建模时要预留出通风所需的空气流通空间，不能把散热孔位紧贴墙面摆放导致气流堵塞。

　　针对运输环节，柜体底部框架做加强处理，叉车搬运时的叉车位预留出足够间隙，整机重心控制在柜体中下区域，运输捆绑时的受力点都布置在主框架上，避免外护板受挤压变形。不同配置的衍生款可以在同一基础柜体上调整：去掉制冷模块即可做成常温零食售货柜，调整货道结构也可适配盒饭、生鲜等特殊商品的售卖，整体平台化的结构设计能够覆盖多类无人零售的部署需求。
