八角形振动筛分过滤设备结构设计

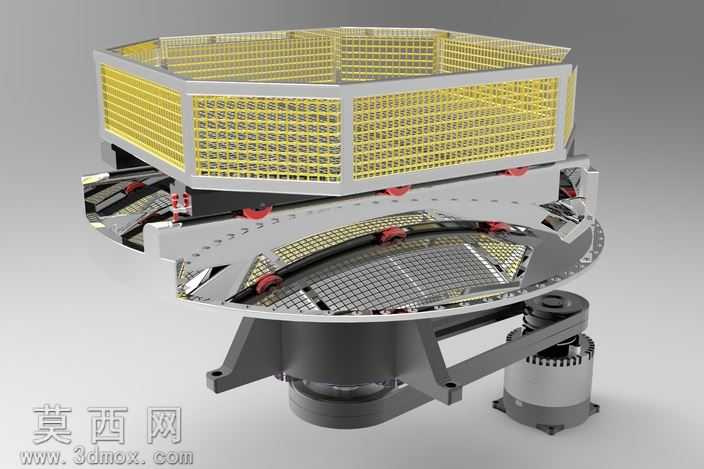

本作品为八角形振动筛分设备的三维结构设计，整体采用SolidWorks完成全参数化建模，各部件装配关系清晰，干涉检查全部通过，可直接用于工程出图与生产参考。建模过程中首先完成底部驱动基座的结构搭建，包含立式驱动电机、偏心振动激振机构、支撑底座三个核心部分，驱动电机采用侧置布局搭配同步带传动结构，可通过调整偏心块夹角灵活调节激振力大小，支撑底座采用三点式支脚设计，预留安装固定孔位，保证设备运行时的结构稳定性。中部筛体框架采用八角形结构设计，相比传统圆形筛可有效提升筛网有效使用面积，框架边缘设置多组快拆式压紧卡扣，搭配红色橡胶密封压条，既可以保证筛网张紧度，又能实现筛网的快速更换清理，筛网采用金属编织网结构，建模时还原了网孔的均匀排布特征，可根据筛分物料粒径需求更换不同目数的筛网。上部防护围边采用黄色镂空网格材质，既可以防止筛分过程中物料飞溅外溢，又能直观观察内部物料筛分状态，围边与筛体框架采用螺栓连接，拆卸维护十分便捷。渲染阶段采用金属质感材质处理基座与框架部件，还原碳钢材质的磨砂金属质感，筛网部分采用半哑光金属材质突出网孔通透特征，防护围边采用亮黄色工程塑料材质，色彩区分清晰便于识别各功能部件，整体渲染光影柔和，结构细节展示完整。设计过程中充分考虑了设备的实用性与维护便捷性，所有运动部件均预留润滑维护空间，易损件均采用标准化快拆结构，可广泛适用于颗粒物料分级、粉体除杂、浆液过滤等多种工业筛分场景，整体结构紧凑，运行噪音低，筛分效率优于同规格传统圆形振动筛。
