工业用双层振动筛分设备三维设计

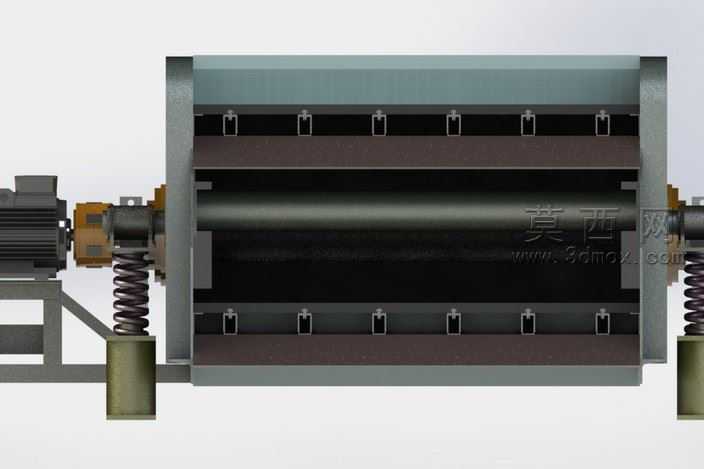

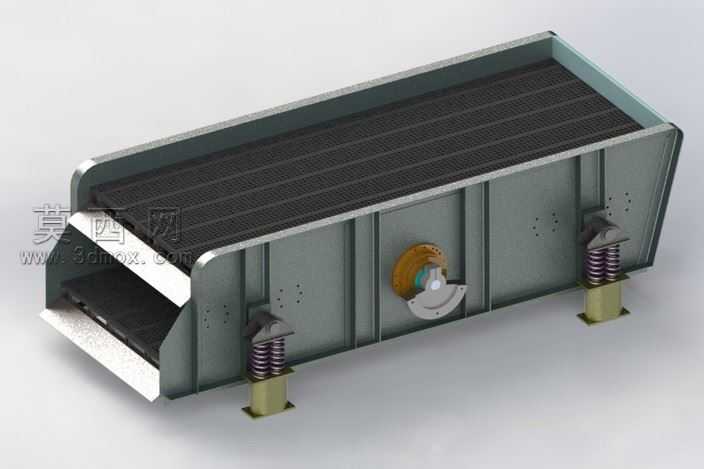

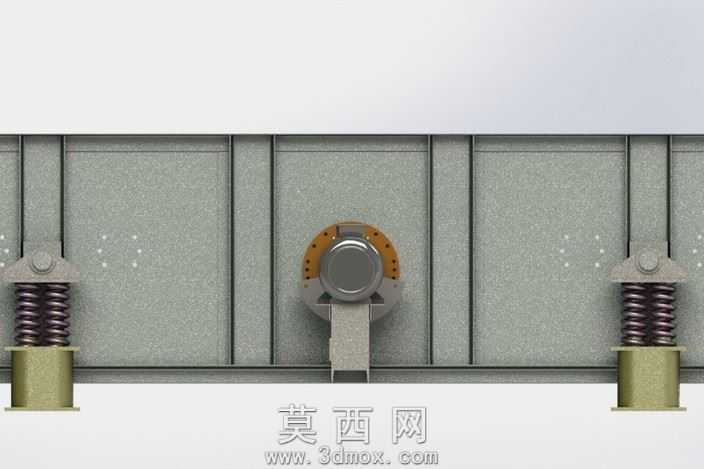

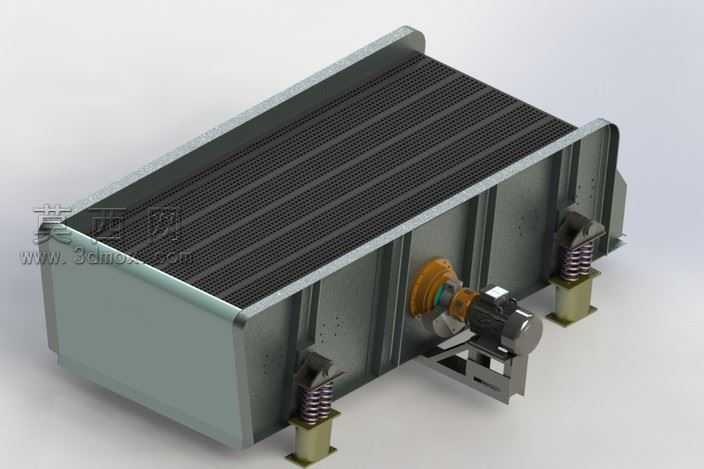

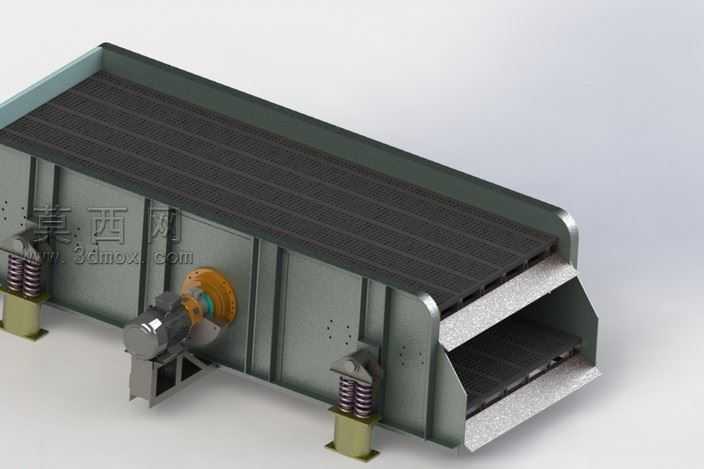

本模型为工业双层振动筛分设备，采用三维建模软件完成全参数化结构搭建，整体建模过程严格遵循机械设计规范，对设备各组成部件进行1:1比例还原。建模初期先梳理设备核心功能逻辑，明确双层筛面的物料分级路径，先搭建筛箱主体框架，采用薄壁拉伸特征构建筛箱的围板结构，对筛箱边角处做圆角过渡处理，避免实际生产中出现应力集中问题。筛面部分采用阵列特征完成筛条的均匀排布，保证筛孔尺寸一致性，还原双层筛网的分层安装结构，可实现不同粒径物料的两级分级作业。激振单元部分，建模时对偏心激振器、驱动电机、传动联轴器做独立零件建模后完成装配约束，还原电机通过联轴器带动激振器产生高频振动力的传动逻辑，对激振器的偏心块结构做细节刻画，保证振动力传递路径的结构合理性。支撑部分采用金属螺旋弹簧与底座支架组合结构，建模时对弹簧的螺旋特征做精准扫描生成，还原弹簧上下端的安装座定位结构，保证设备工作时的振动缓冲效果，避免振动力传递至安装基础。材质渲染阶段，针对不同部件赋予对应工业材质：筛箱主体采用哑光冷轧钢板材质，调整金属粗糙度参数还原钢板表面的细微磨砂质感；驱动电机采用铸铁外壳搭配金属散热筋材质，还原电机表面的漆面质感与金属铭牌细节；支撑弹簧赋予弹簧钢材质，调整金属反光度凸显弹簧的金属光泽；筛网部分采用耐磨高锰钢材质，调整表面纹理还原筛条的耐磨粗糙质感。整体渲染采用工业产品展示常用的柔光环境，添加柔和的环境反射效果，清晰呈现设备各部件的结构层次与装配关系。设计过程中重点考量设备的振动稳定性，对筛箱的重心位置、弹簧的支撑点位、激振器的安装位置做结构匹配，保证设备工作时筛面各点位振幅均匀，避免出现物料跑偏、筛分效率低下的问题，同时对各连接部位的螺栓安装位做预留设计，还原实际设备的装配工艺要求，整体模型结构完整，各部件无干涉问题，可直接用于设备结构展示、教学演示或后续的工程图导出参考。
