Z型爬坡挡边皮带输送上料机

　　这套三维结构呈现的是一台Z型爬坡挡边皮带输送设备，主要用于散料、小件成品或包装件从低位料区向高位作业工位的连续提升。设备前端设置敞口受料斗，人工倒料、振动盘供料、包装机出料或前段流水线来料都可以汇入斗内；中段以大倾角皮带向上输送，尾端在高位水平段卸料，可直接接入分拣台、称重设备、包装机械、金属检测机或缓存料仓。相比水平皮带线，这种布置能在较小占地内完成高度差转换，适合车间平面紧张、上下游设备存在明显落差的产线布局。

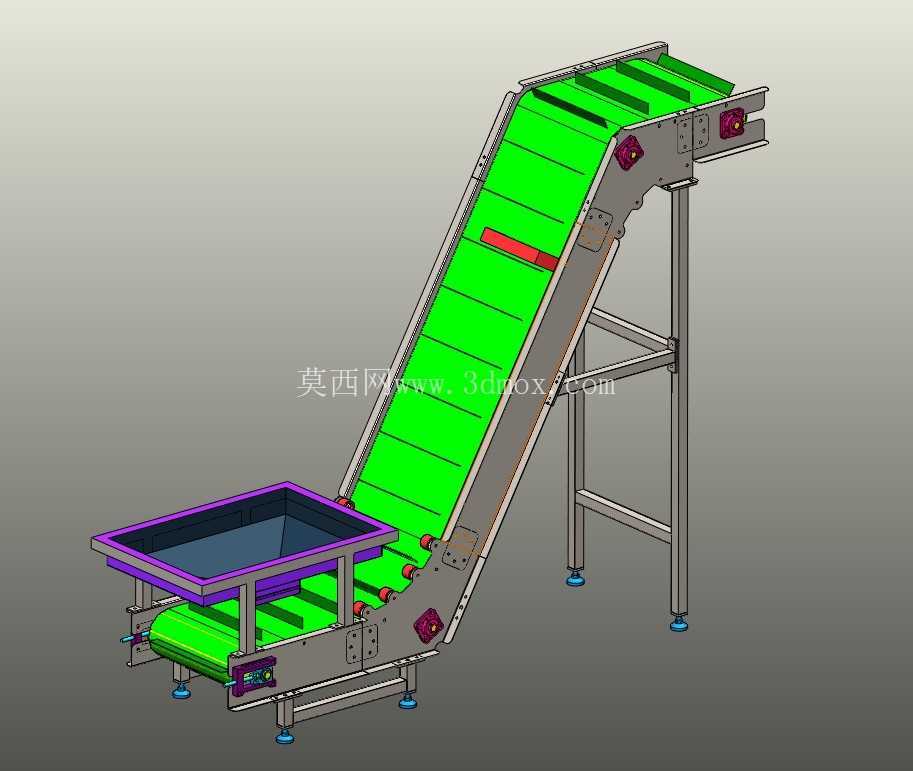

　　皮带表面采用绿色输送面带，沿带宽方向布置多道横向挡条，挡条与两侧围板共同限制物料在倾斜段下滑、滚落或侧向撒漏。带面中间可见红色横向构件，可作为防跑偏警示、附加挡板或清扫配合结构的表达。低位受料区采用紫色边框料斗，斗体向皮带承接段倾斜，使物料能够集中落到带面中部，减少偏载造成的皮带跑偏和边缘漏料。料斗下方保留皮带回转与张紧区域，侧面设置驱动、轴承座和调节件，便于在实际设计时布置电机、减速机、链条或同步带传动。

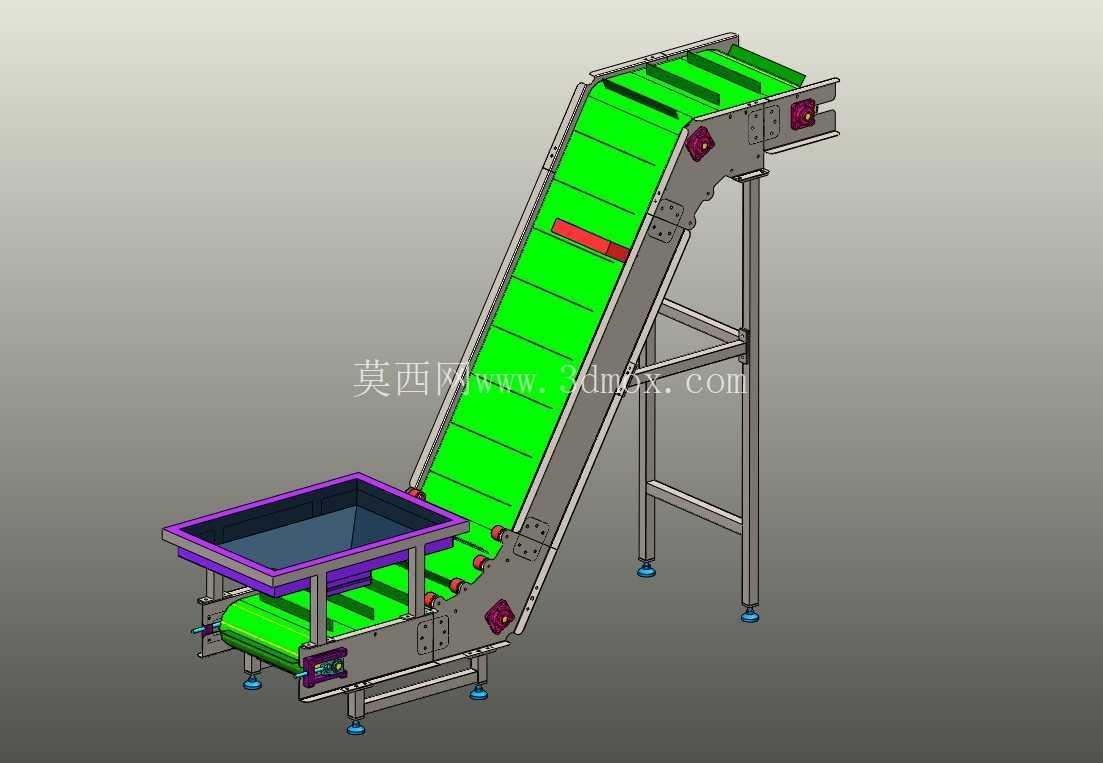

　　机架主体采用金属方管与板材焊接或栓接组合，倾斜段两侧为连续侧板，既支撑托辊、滚筒和皮带，也起到防护与安装基准作用。高位段伸出独立支腿，支腿底部配置可调脚杯，用于补偿地面不平并调整整机水平；低位段同样设置支撑脚杯，使受料斗和驱动段在满载冲击下保持稳定。整机轮廓可按低位水平接料段、倾斜提升段、高位水平卸料段理解，三段折线形成Z形走向。倾斜角度通常需要结合物料摩擦角、单件重量、挡条高度和输送节拍确定，过陡会增加回料风险，过缓则会拉长设备长度。

　　从安装边界看，现场布置时不能只核对皮带本体长度，还要在低位料斗周围预留人工投料或前段设备对接空间，在驱动侧预留电机、减速机和张紧机构的维护距离，在高位卸料口下方留出下游设备接料空间。支腿脚杯需要落在坚实地面或预埋钢板上，高位支腿受偏载和振动影响更明显，必要时可增加横向拉杆或与周边机架做软性隔离。皮带宽度、挡条间距、料斗容积和输送速度应按物料尺寸、批量流量及跌落高度匹配；易碎件需要降低落差并优化卸料过渡，粉料或潮湿物料则要考虑清扫器、接污盘和带面排水。

　　建模时重点表达了滚筒回转中心、侧板安装面、支腿支撑关系、料斗与皮带的相对位置以及挡条排布。结构工程师可在此基础上细化滚筒直径、托辊间距、张紧行程、驱动功率、皮带接头方式和安全护罩；电气设计可根据启停、堵料、跑偏和满料信号增加传感器接口。该设备的核心价值不在于复杂机构，而在于把受料、爬坡、防滑落和高位卸料整合在一条连续输送线上，使物料在有限车间空间内稳定完成高程转移。
