重载牵引式双轴拖车底盘车架结构

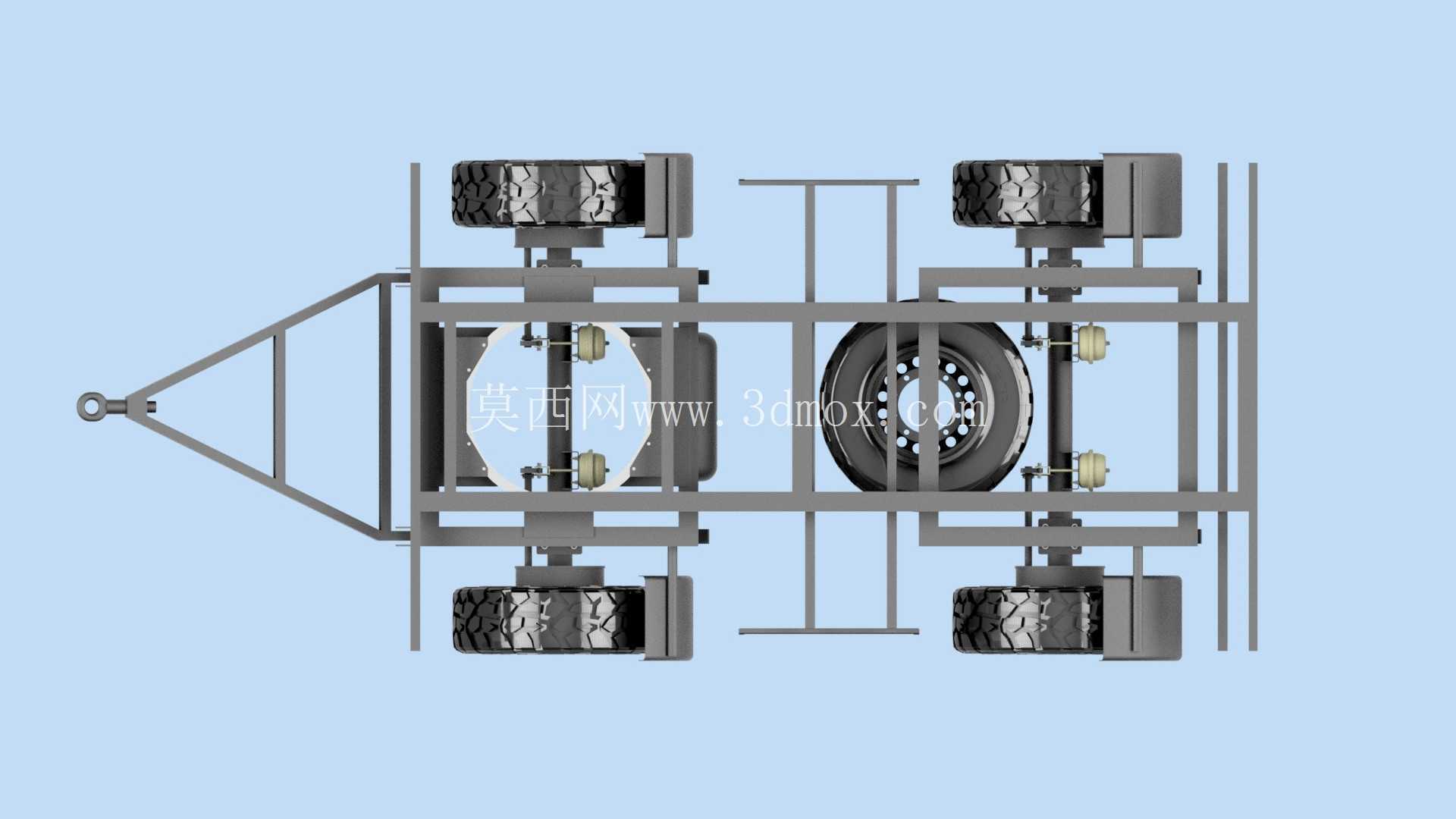

　　这套牵引式双轴拖车底盘结构，面向厂区物料转运、野外设备拖挂、小型工程机械配套运输等场景，核心承载部分采用矩形型钢焊接框架，整体布局围绕“重载稳行、适配多场景挂载”展开。框架主梁沿整车纵向贯通布置，采用大截面矩形方管作为主承力构件，横向间隔布置多道同规格横梁，通过满焊连接形成封闭格栅式承载平面，既保证货台安装区域的平面刚度，也为后续加装货厢、设备支座、工装夹具预留了充足的安装点位，框架边角处做切角避让处理，避免轮组跳动、转向过程中发生运动干涉。

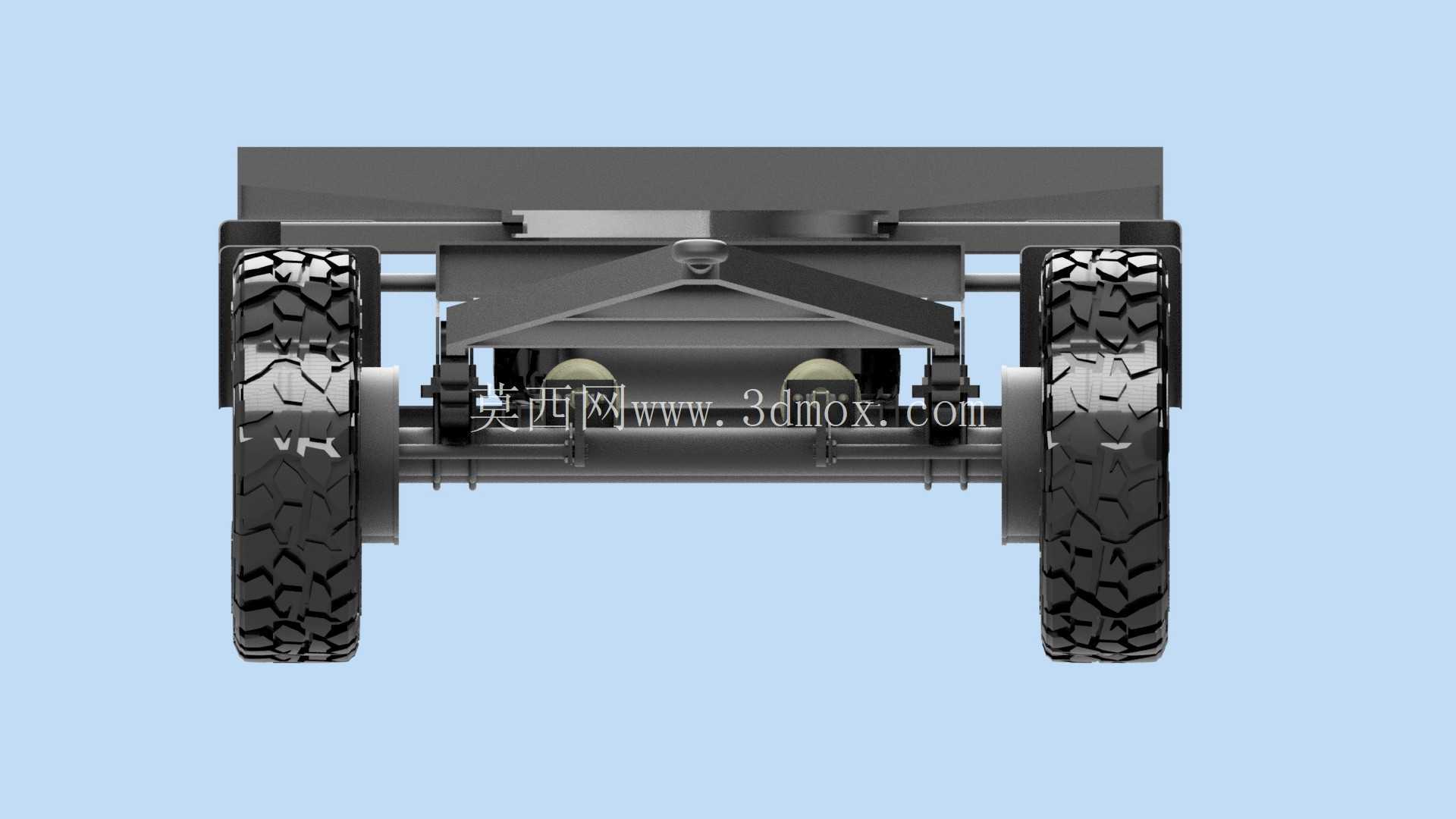

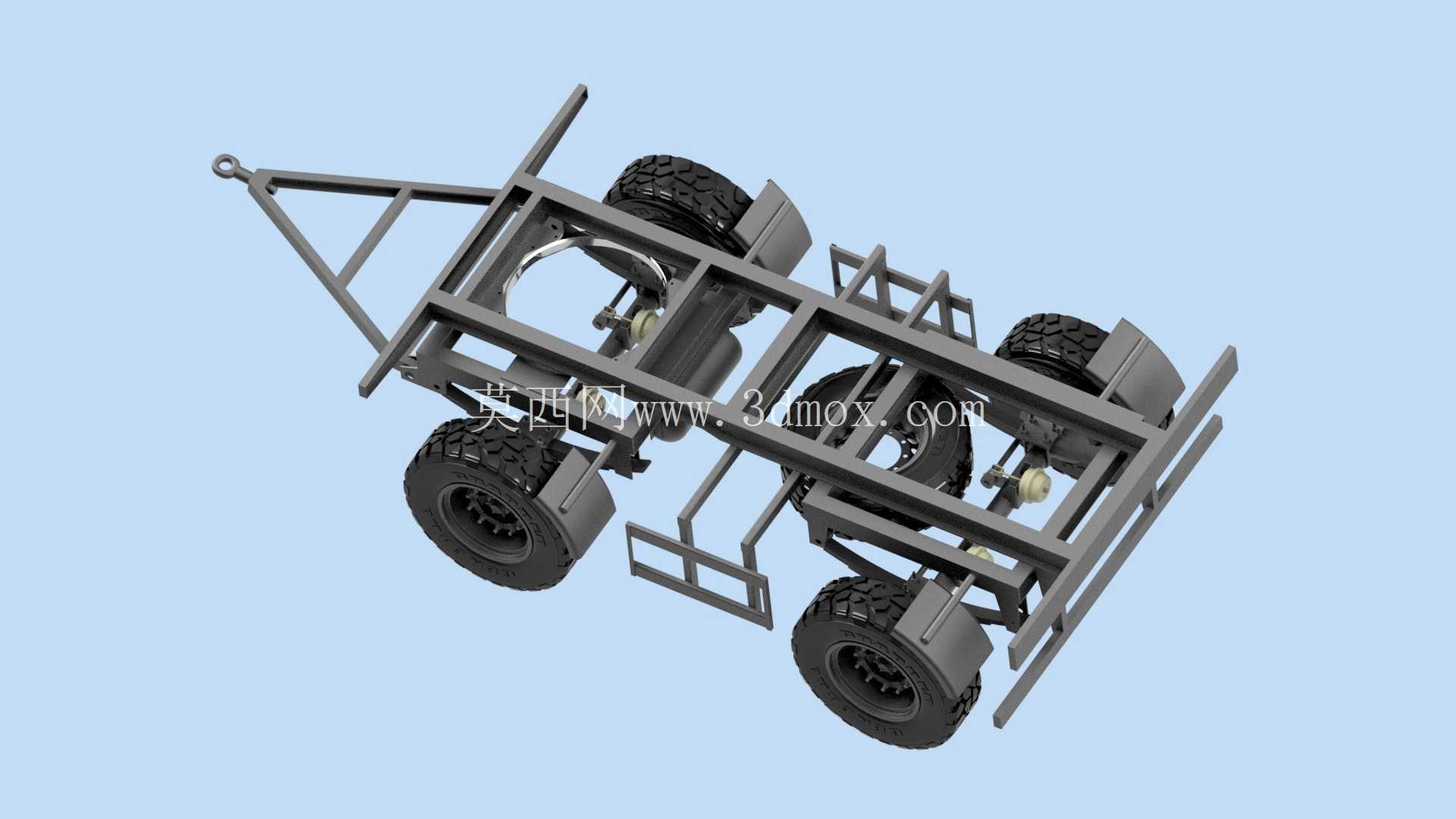

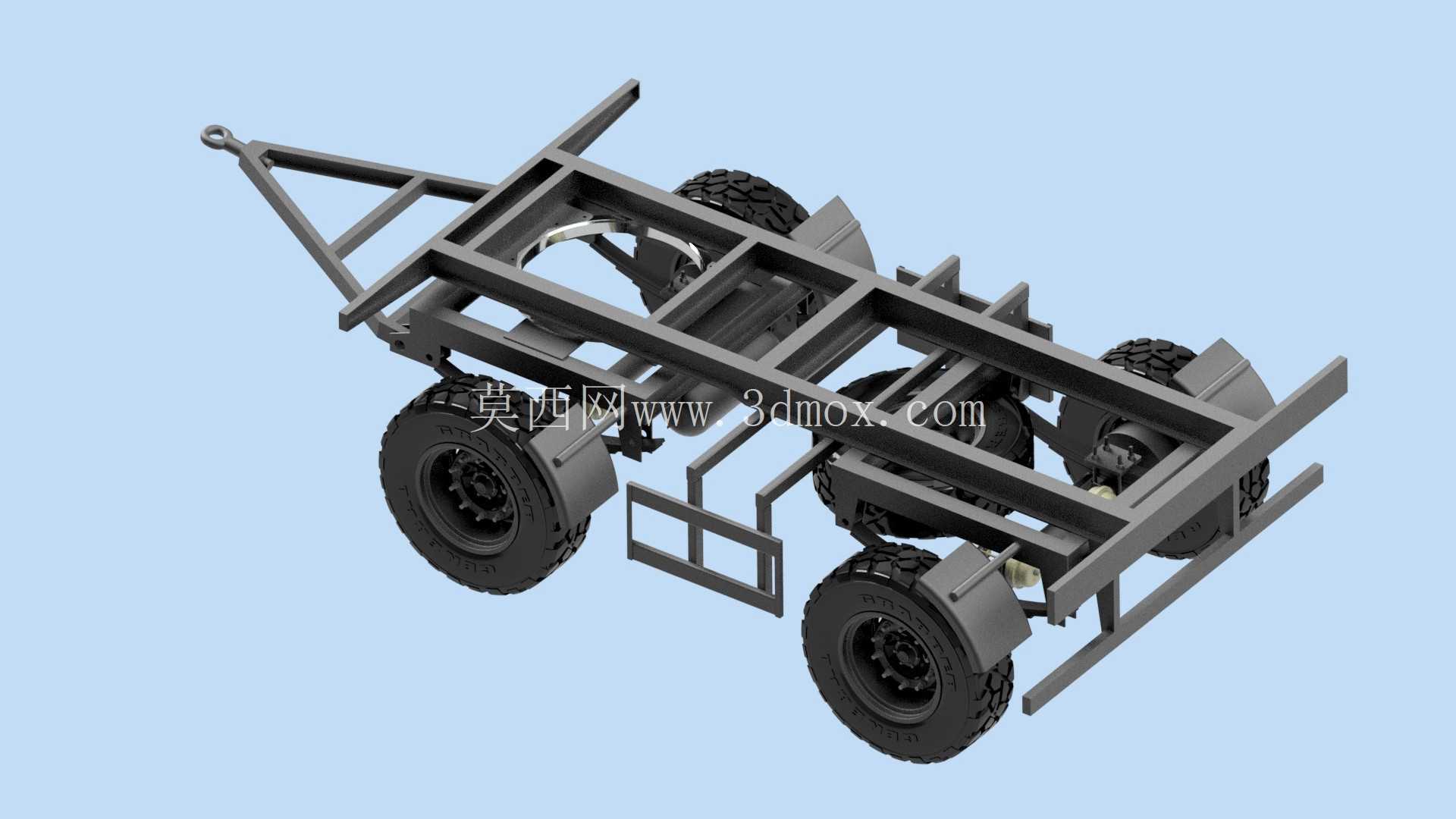

　　前端牵引架采用三角形桁架式结构，从车架前部两侧主梁向前收拢交汇，牵引端预留标准牵引环安装位，三角形构型可将牵引拉力均匀分散至两侧主梁，避免单点牵引造成的局部应力集中，牵引架下方预留支撑腿安装接口，脱挂状态下可撑起前端，保证整车停放稳定。行走系统采用前后双轴四轮布局，每根车轴两端配装深花纹越野轮胎，轮辋与轮毂采用刚性连接，车轴通过弹性悬挂构件与车架横梁相连，非铺装路面行驶时可通过悬挂形变吸收颠簸冲击，四轮接地布局相比单轴拖车承载能力翻倍，同时高速拖行时的防侧倾稳定性显著提升，轮胎外侧预留轮边防护空间，车架侧部对应轮拱位置做内凹避让，保证车轮上下跳动、小角度转向时不会剐蹭车架本体。

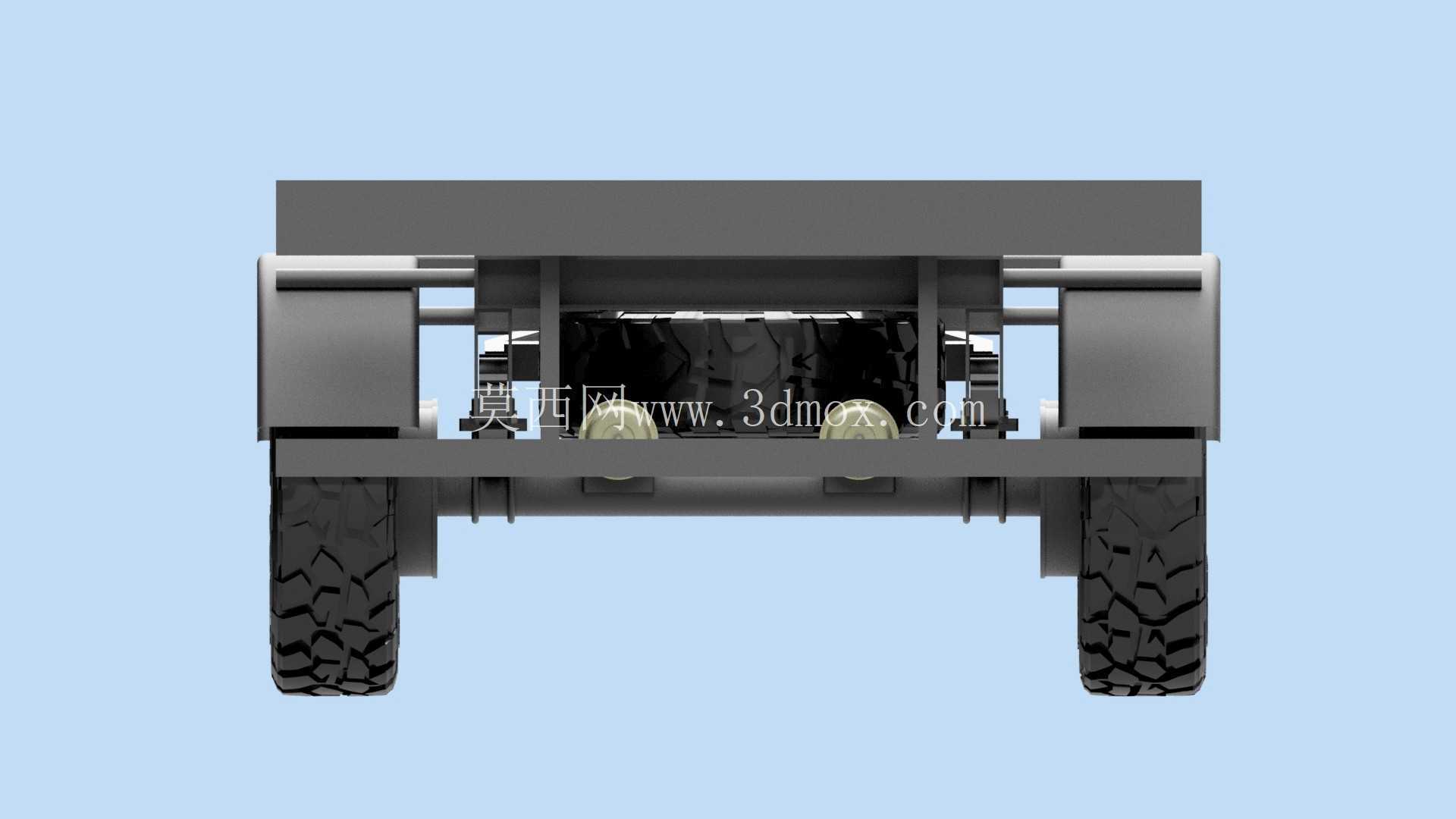

　　车架侧部下方焊接有踏步支架，采用小规格方管弯折成阶梯状，方便人员攀爬至货台进行货物固定、设备检修，支架与主梁之间加焊斜向加强筋，长期踩踏不会出现开焊变形。车架尾部预留通用挂装接口，可根据使用需求加装后保险杠、尾灯支架、拖拽挂钩等附属部件，整车所有外露金属构件均预留涂装工艺余量，建模阶段已按实际焊接装配顺序拆分零件，各型钢件的下料长度、焊接坡口位置、安装孔位均按工程加工逻辑设定，可直接导出工程图用于下料、组焊工序。从安装边界来看，整车宽度控制在常规道路拖挂通行限值内，牵引架高度适配常见农用拖拉机、轻型皮卡的牵引座高度，双轴轴距经过匹配设定，转弯时内轮差处于合理区间，厂区狭窄通道、田间小路均可顺利通行。

　　车架上平面的安装孔位按标准间距阵列排布，无论是加装平板货台、围栏货厢，还是直接固定发电机组、空压机、小型工程机械等设备，都无需对主框架进行大规模切割改造，框架内部的中空型腔还可按需布设制动气管、车灯线束，管线可沿横梁内侧走线并通过管卡固定，避免行驶过程中管线被碎石击打、拖拽磨损。车轴与悬挂的连接位置采用可拆卸式装配结构，后期维护时可单独更换车轴、悬挂组件，无需整体切割车架，轮胎选用的深花纹胎型在泥泞、碎石路面都能提供足够抓地力，空载、重载状态下轮胎形变量均在设计允许范围内。整个建模过程完全参照实际拖车生产的组焊流程搭建，各零件的配合间隙、焊接余量均按工厂实际工艺要求设定，没有出现理想化的零间隙干涉结构，结构设计阶段已反复校核牵引工况、满载弯曲工况、紧急制动工况下的框架应力分布，主梁与横梁交接的高应力区域均额外加焊补强板，从结构根源避免长期重载使用出现框架开裂、变形问题，可直接作为同类小型拖挂设备开发的结构参考，也可用于拖车生产前的结构验证、工艺排布模拟。
