三轴低载重型低床半挂运输平板车

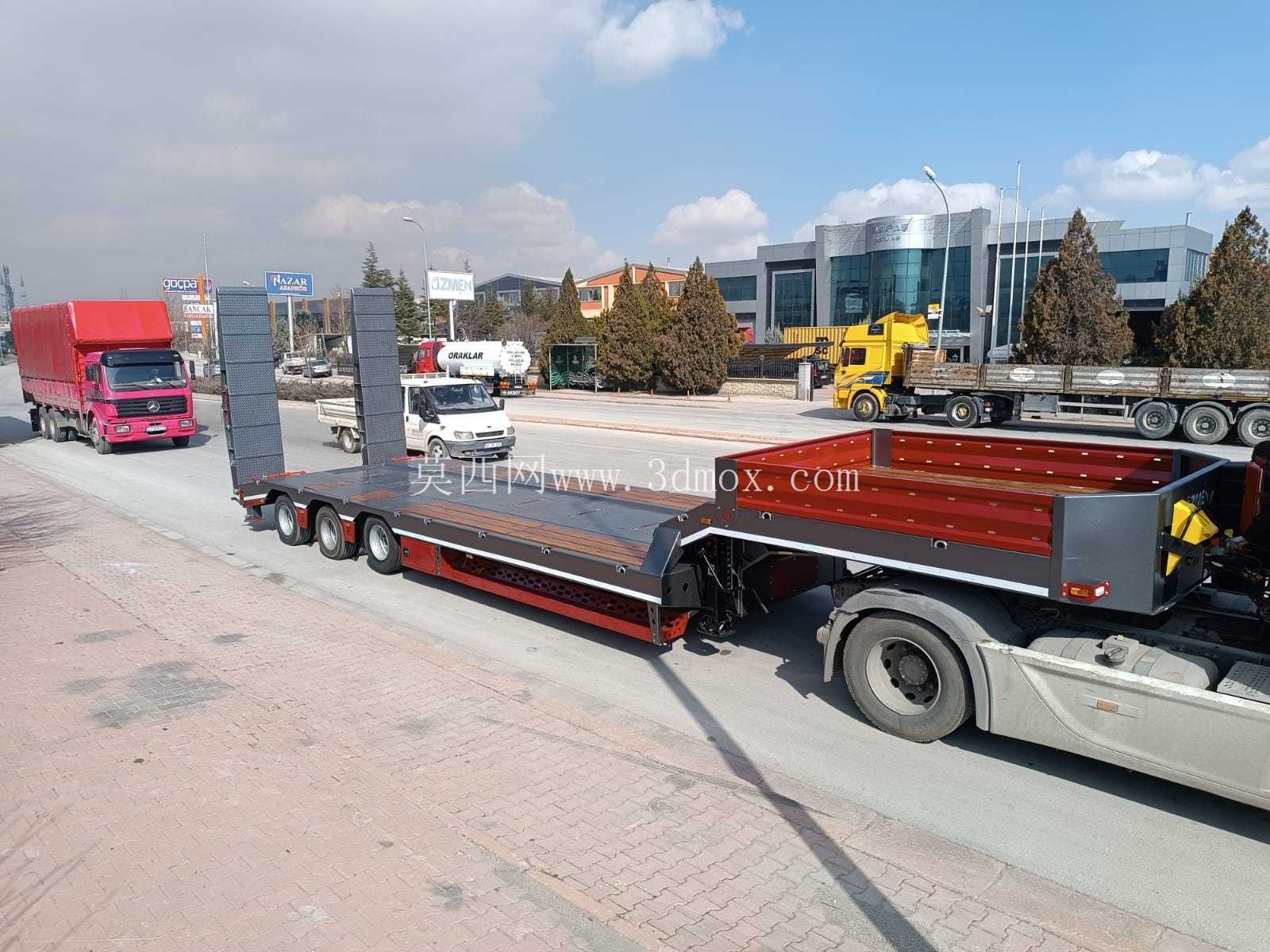

　　低床半挂车主要面向工程设备转运、重型机械厂区倒运、工程机械短途配送以及大件物流装卸场景，在挖掘机、装载机、压路机、叉车、工业机组等自走式设备的公路运输中使用频率较高。该类车辆的核心价值在于通过降低承载平台高度，控制超高设备的整车通过性，同时利用后部爬梯实现被运设备自行驶上、驶下货台，减少额外吊装作业。

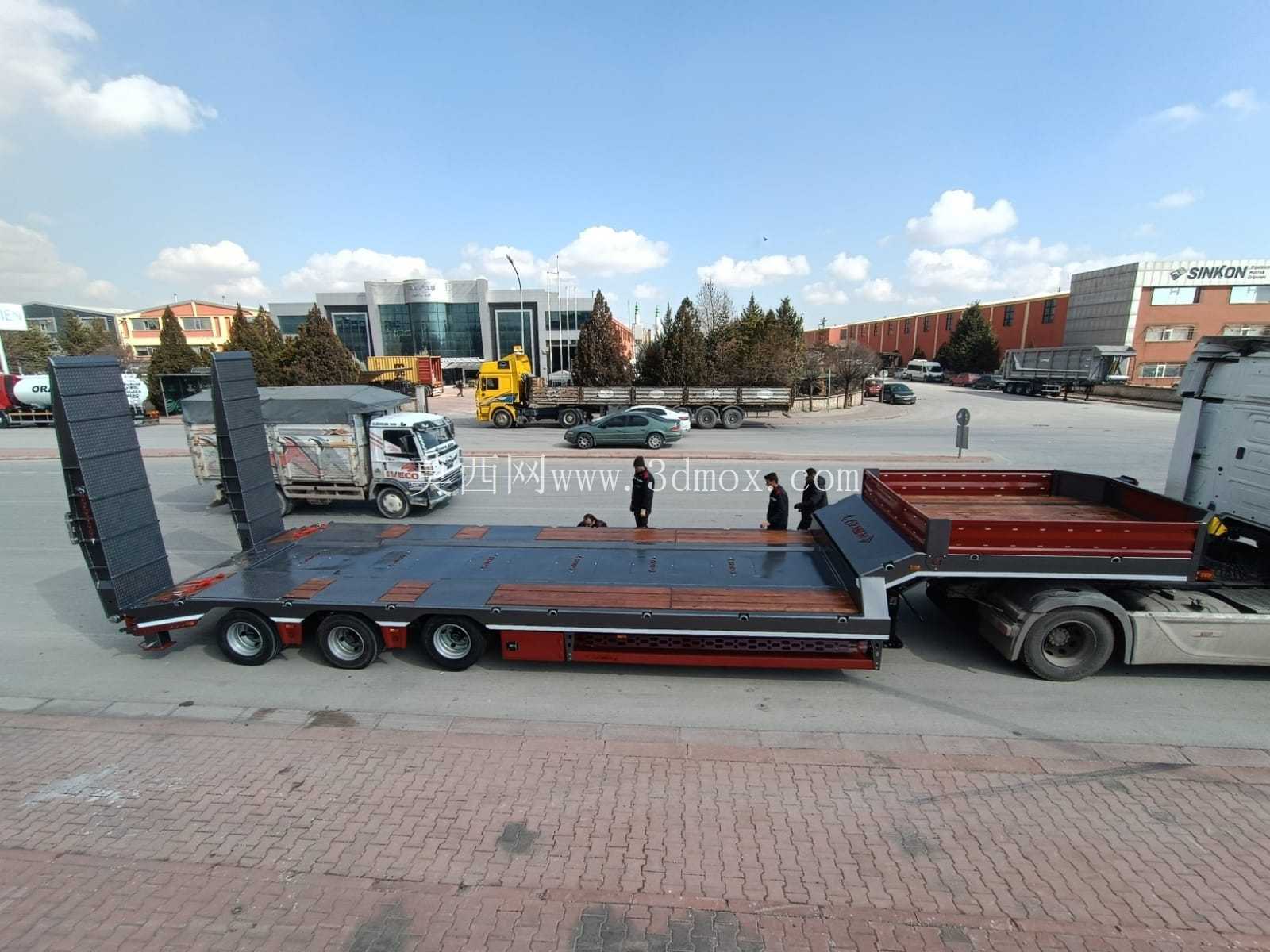

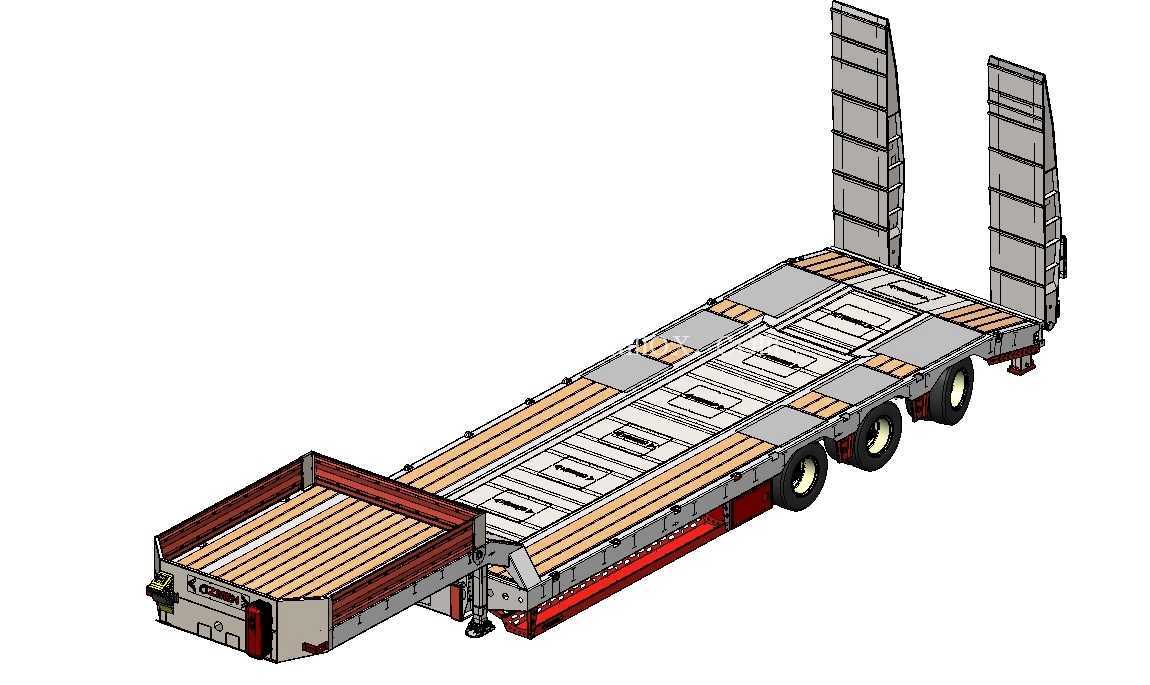

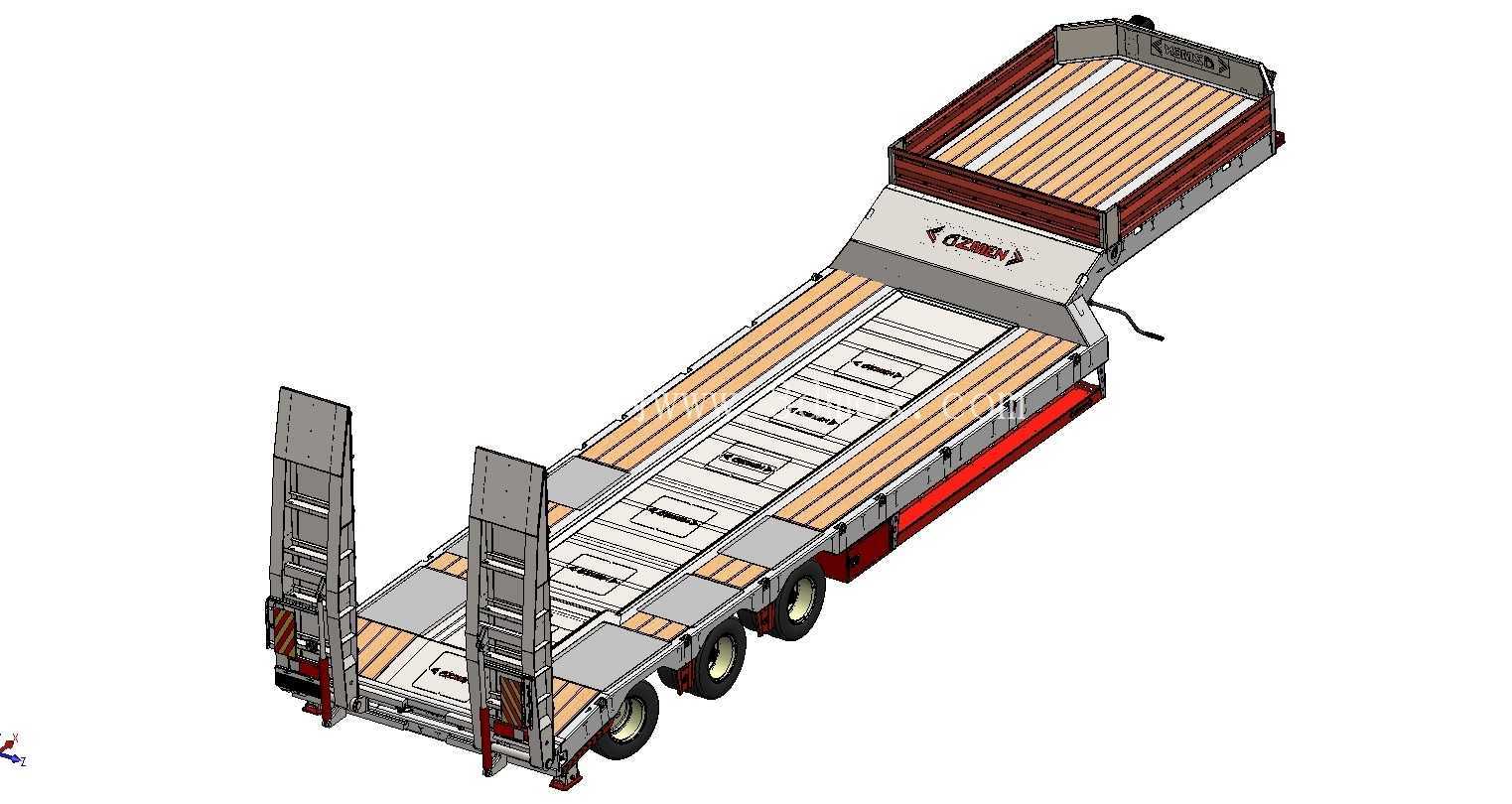

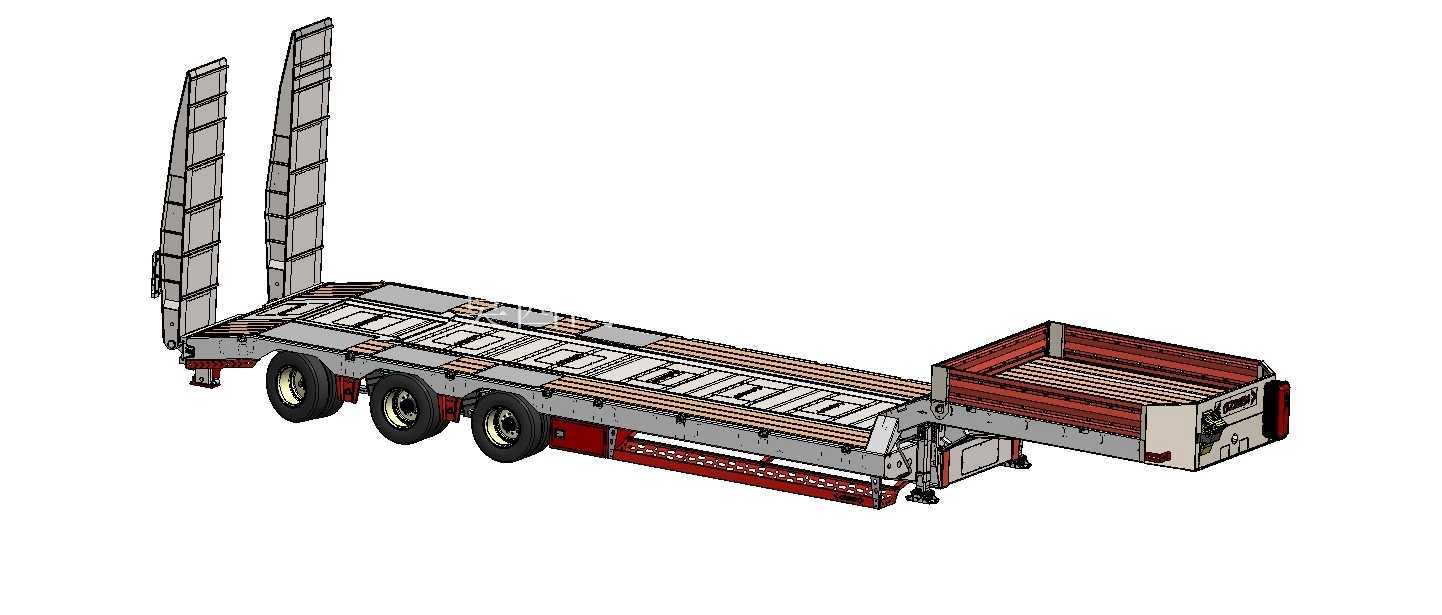

　　从结构布置看，模型呈现的是典型三轴低平板形式。承载面采用大面积平直铺板，板面预留多组绑扎与定位区域，边缘布置纵向加强梁和侧向防护结构。货台前段通过鹅颈区域与牵引座衔接，鹅颈下方留出牵引车回转空间，保证转向时不发生运动干涉。后段设置两组直立式爬梯，爬梯可作为装卸坡道使用，端部与地面接触后形成连续过渡，履带式或轮式设备能够沿坡道自行登车。

　　承载平台的铺板采用木质或复合垫板与金属框架组合的思路，金属骨架负责抗弯、抗扭和集中载荷传递，垫板则提供摩擦面并降低设备行走时的局部冲击。平台中部可见多条嵌入式加强槽和系固点，这类结构在实际车辆中用于固定钢丝绳、拉紧器或链条，防止运输过程中设备横向窜动。对于重量较大的工程机械，轮迹位置通常需要额外加强，模型中沿车辆纵向布置的密集梁格正对应这一受力路径。

　　三轴行走部分集中布置在车辆后部，适合承担低平板重载时的后轴载荷。车轴、悬架、轮胎与车架之间需要保留足够跳动空间，尤其在满载通过颠簸路面、坡道顶端或凹坑时，轮胎不能与货台底板、侧梁及爬梯收放机构发生干涉。车架侧部红色区域可理解为防护、警示或附属安装结构，实际设计中还要结合灯具、反光标识、制动气路、挡泥板和支腿等部件综合布置。

　　设计这类半挂车时，首先要明确运输对象的重量、轮距、接地比压和外形高度。低床平台越低，越有利于运输高大设备，但同时会限制轮胎跳动空间、悬架形式和离地间隙。因此货台高度并非越低越好，而需要在通过性、承载能力、轮胎规格和转弯边界之间平衡。鹅颈段的高度、牵引销位置、后轴轴线距离以及后悬长度，都会影响轴荷分配和转弯扫掠范围。

　　装卸工况是低平板设计中不可忽视的环节。爬梯放下后，设备从地面驶向货台，载荷会先后经过梯脚、梯身、车尾铰接区和主平台，车尾区域会承受明显的集中弯矩。爬梯宽度需要匹配设备履带或轮胎外缘，坡度则受设备接近角、离去角和底盘最低点限制。若坡度过大，小型工程机械可能在坡道过渡处托底；若梯身刚度不足，重载通过时会产生明显挠曲并影响铰接区域寿命。

　　在三维建模过程中，车架主梁、横梁、铺板、爬梯、车轴、轮胎和鹅颈外形应分层建立，便于后续检查装配关系。牵引区域需重点核对牵引销高度、牵引车回转半径以及驾驶室后部与鹅颈的间隙；后部则要核对爬梯在收起和放下两种状态下的位置，避免与轮胎、尾灯、保险杠冲突。货台两侧的绑扎点、支撑腿和侧向防护也应按实际使用位置表达，因为这些细节直接影响模型在方案评审、结构校核和改装设计中的参考价值。

　　整车外形围绕长距离低平台展开，宽度方向需满足常规道路运输界限，长度方向则要兼顾装载面积与轴荷。低床区域占据车辆中段和后段，能够为高大设备提供稳定承载面；鹅颈上方虽不适合重型轮载集中通过，但可放置辅具、垫块或较轻附件。通过这种布置，车辆在保持公路运输能力的同时，也满足了工程机械自装卸、固定和转运的实际需求。
