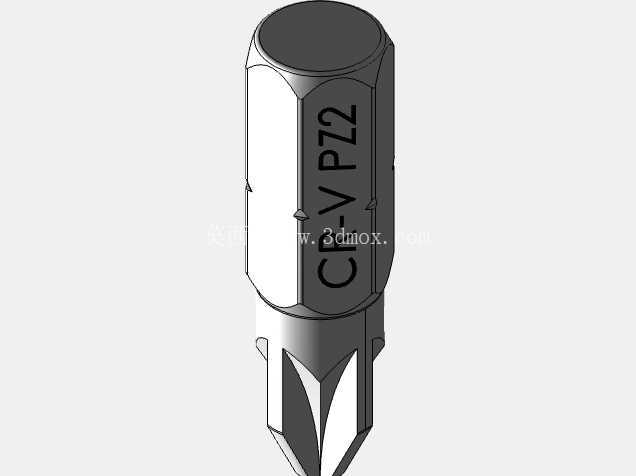

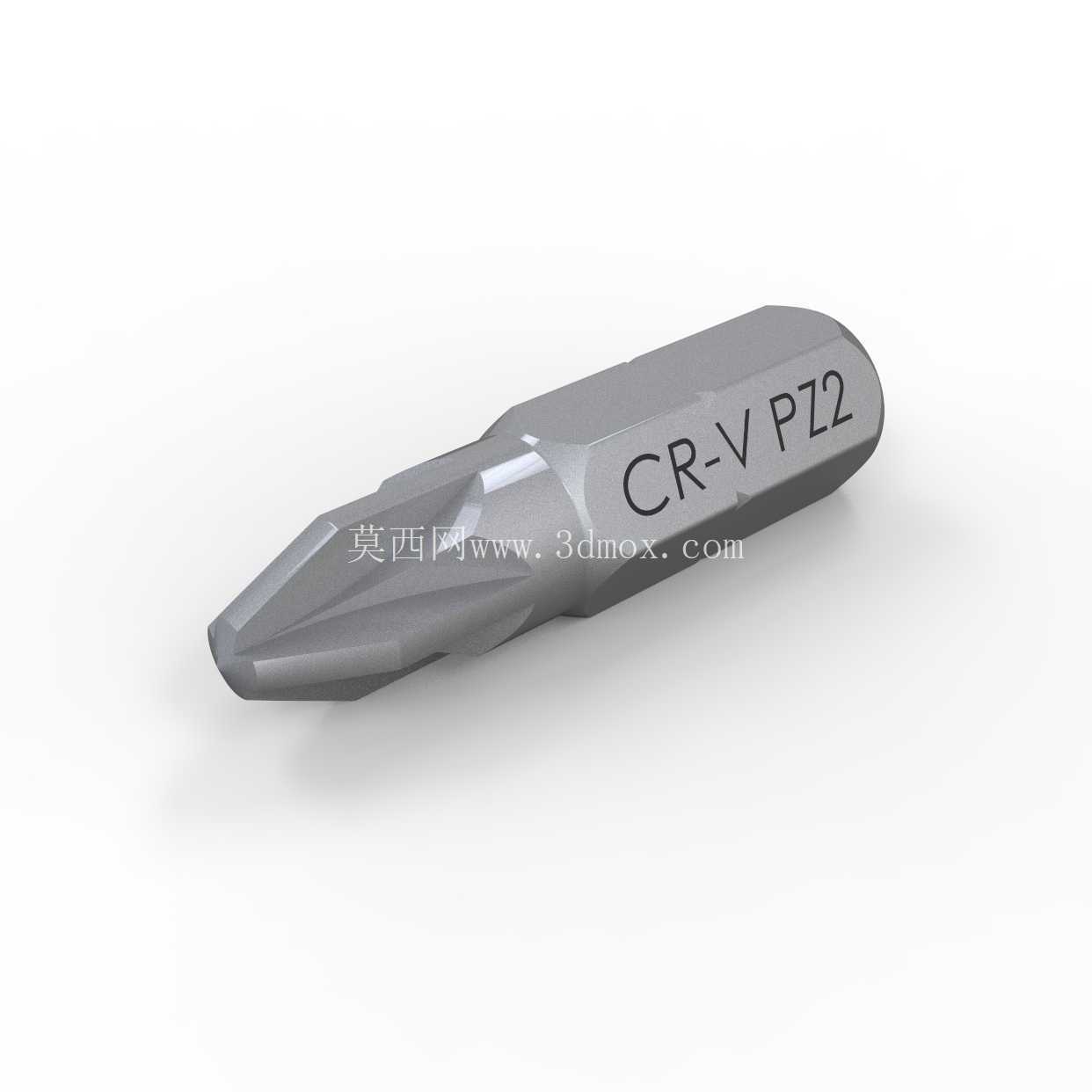

PZ2十字米字螺丝批头精密结构造型

　　在手动装配与电动拧紧工位的日常作业里，批头是直接传递扭矩、咬合螺钉槽型的末端执行件，这款PZ2规格米字旋具头的三维结构，完整还原了工业级短批头的全部几何特征，可供工装夹具设计、电动工具配套选型、五金工具结构测绘参考。从实际使用场景来看，这类25mm长度的短批头广泛适配充电式起子机、气动风批、手动棘轮螺丝批的6.35mm标准六角快换夹头，在3C产品装配线、家具组装工位、家电售后维修、汽车零部件预装环节都有极高的使用频次，短款结构的优势在于整体刚性更强，拧紧大扭矩螺钉时杆身形变更小，不会像加长批头那样在高负载下出现杆部弯曲、晃抖的问题，深孔作业场景才会更换加长款，常规平面装配场景下短批头的传动效率与同轴度表现都更优。

　　从功能结构拆分来看，批头整体分为三个功能区段：末端六角夹持段、中部标识过渡段、前端工作咬合段。末端的六角夹持段严格遵循1/4英寸即6.35mm的对边尺寸公差，六个棱边的倒角做了0.3mm左右的导入斜度，既可以顺畅插入批头夹头的磁吸孔内，也能保证夹头内部的钢珠卡位能牢牢卡住六角面，正反转切换时不会出现打滑脱出现象；六角段的端面做了R圆角处理，避免硬敲击或者频繁插拔时端面出现崩边、卷边，延长夹头与批头的配合寿命。中部的圆柱过渡区段表面激光刻印了CR-V材质标识与PZ2槽型规格标识，这个区段的外径略大于六角夹持段的对边尺寸，一方面作为轴向定位台阶，批头插入夹头时该台阶端面会抵住夹头前端面，控制插入深度保证同轴度，另一方面加厚的杆身截面可以提升整体抗扭截面系数，在拧紧M4-M5规格的米字槽螺钉时，能够承受最高20N·m左右的瞬时冲击扭矩，不会从杆身位置发生扭断。

　　前端的工作咬合段是整个批头的核心结构，PZ2属于米字槽（ Pozidriv ）规格，和普通PH2十字槽的核心区别在于槽型的侧壁带有额外的定位肋，对应的批头工作端除了四个主十字刃口之外，在四个象限的间隙位置还带有四个辅助定位凸筋，插入螺钉槽后，八个接触点位可以完全贴合螺钉槽的内壁，不会像普通十字批头那样在大扭矩下出现打滑、“cam out”即抬头脱出的问题，这也是家具组装、电气接线端子拧紧场景普遍选用PZ批头的核心原因——打滑不仅会拧花螺钉槽，还可能导致端子压接不到位引发虚接故障。建模时工作端的锥度、刃口厚度、辅助凸筋的高度都严格对照实物测绘：尖端做了小R圆角而非尖锐尖角，避免频繁对位时尖端磕碰崩裂，刃口的配合公差控制在0.02mm级别，和标准PZ2螺钉槽的间隙小于0.05mm，咬合后几乎没有旷量，扭矩传递过程中接触面的压强分布均匀，不会出现局部应力集中把螺钉槽边缘拧崩的情况。

　　从安装边界来看，这款批头的整体长度控制在25mm左右，装入常规电动起子的夹头后，外露工作段长度约15mm，在周边有凸起障碍物的紧凑装配空间里，不需要倾斜批头就能垂直对准螺钉槽，避免斜向拧紧导致的螺钉滑牙、孔位偏移问题；批头整体材质为铬钒合金钢，热处理后工作端硬度达到HRC58-62，芯部硬度保持在HRC40-45，表面做了喷砂哑光处理，既可以防锈，也能避免反光干扰作业时的对位视线。建模过程中对所有锐边都做了符合实际加工工艺的圆角处理，没有出现理论上的零厚度尖角，结构完全可直接用于3D打印样件验证、批头收纳座的型腔设计，也可以作为电动工具附件库的标准件导入装配体，模拟拧紧工位的工具干涉检查，提前预判装配工序里工具和工件外壳的空间冲突，减少工装试制阶段的返工量。
