锥齿轮小齿轮轴结构设计方案

项目分类:3D模型 发布时间:2021-10-16 ID:325755
  • 锥齿轮小齿轮轴结构设计方案
  • 锥齿轮小齿轮轴结构设计方案
  • 锥齿轮小齿轮轴结构设计方案

在各类相交轴动力传递场景中,这类锥齿轮小齿轮轴是核心的传动执行零件,常见于差速传动机构、机床主轴进给箱、小型农机传动单元、工业减速机的输入级结构中,承担着将输入扭矩通过锥齿啮合传递给配对大锥齿轮,同时实现动力转向的核心作用,和直齿圆柱齿轮的平行轴传动不同,锥齿轮的啮合面为节锥相切结构,对轴段的同轴度、齿部的加工精度、安装定位基准的公差控制都有更严格的要求。

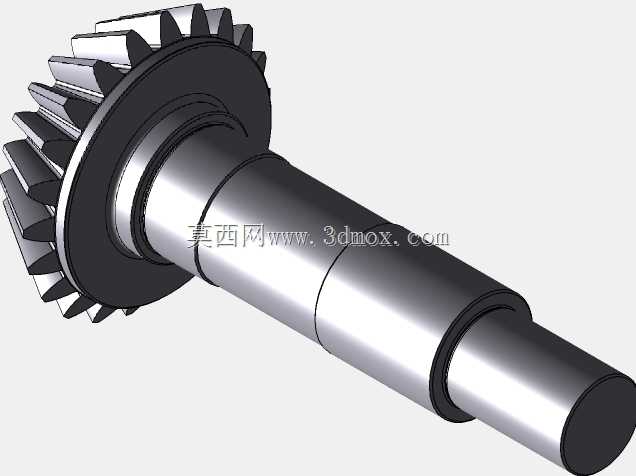

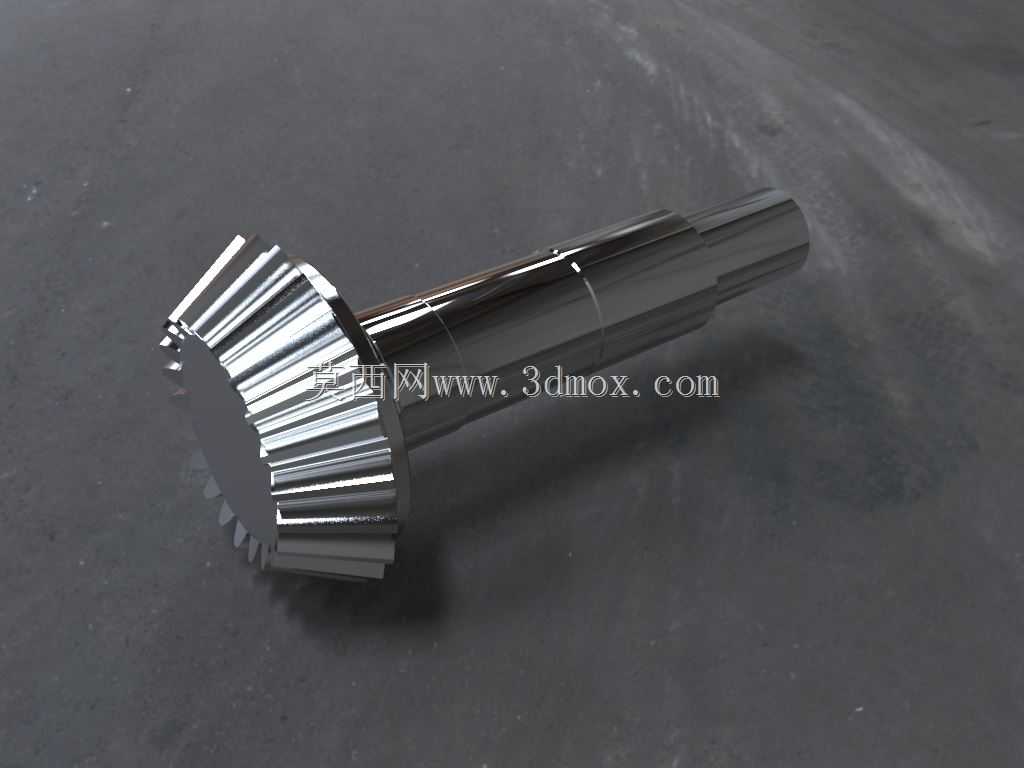

从结构设计逻辑来看,这个零件采用齿轮与轴一体化的轴齿轮结构,省去了齿轮与轴的键连接装配环节,既可以缩小传动单元的整体轴向尺寸,也能避免键连接带来的间隙误差、应力集中问题,更适合转速偏高、传动扭矩不算极大但对传动精度有要求的工况。齿部采用直齿锥齿结构,相比螺旋锥齿轮加工难度更低,装配调整的容错空间更大,适合中小功率的定速比传动场景,齿端的倒角设计既可以减少啮合起始阶段的冲击,也能避免装配过程中齿部磕碰产生毛刺影响啮合精度。

轴段的结构设计完全围绕安装定位需求展开,从锥齿端往轴尾方向依次设置了不同直径的阶梯轴段:紧邻锥齿背部的轴肩是轴承安装的定位端面,这个端面的垂直度直接决定轴承安装后的偏摆量,设计时需要明确轴肩的过渡圆角半径,既要避免圆角过大导致轴承内圈无法贴紧定位面,也要避免直角过渡带来的应力集中,在交变载荷下出现轴根断裂的风险。后续的轴段分别对应轴承安装位、密封件安装位、传动连接件安装位,不同轴段的直径差严格按照安装顺序的装配需求设置,保证装配时零件可以从轴端依次推入,不会出现过盈装配时刮伤配合面的问题。

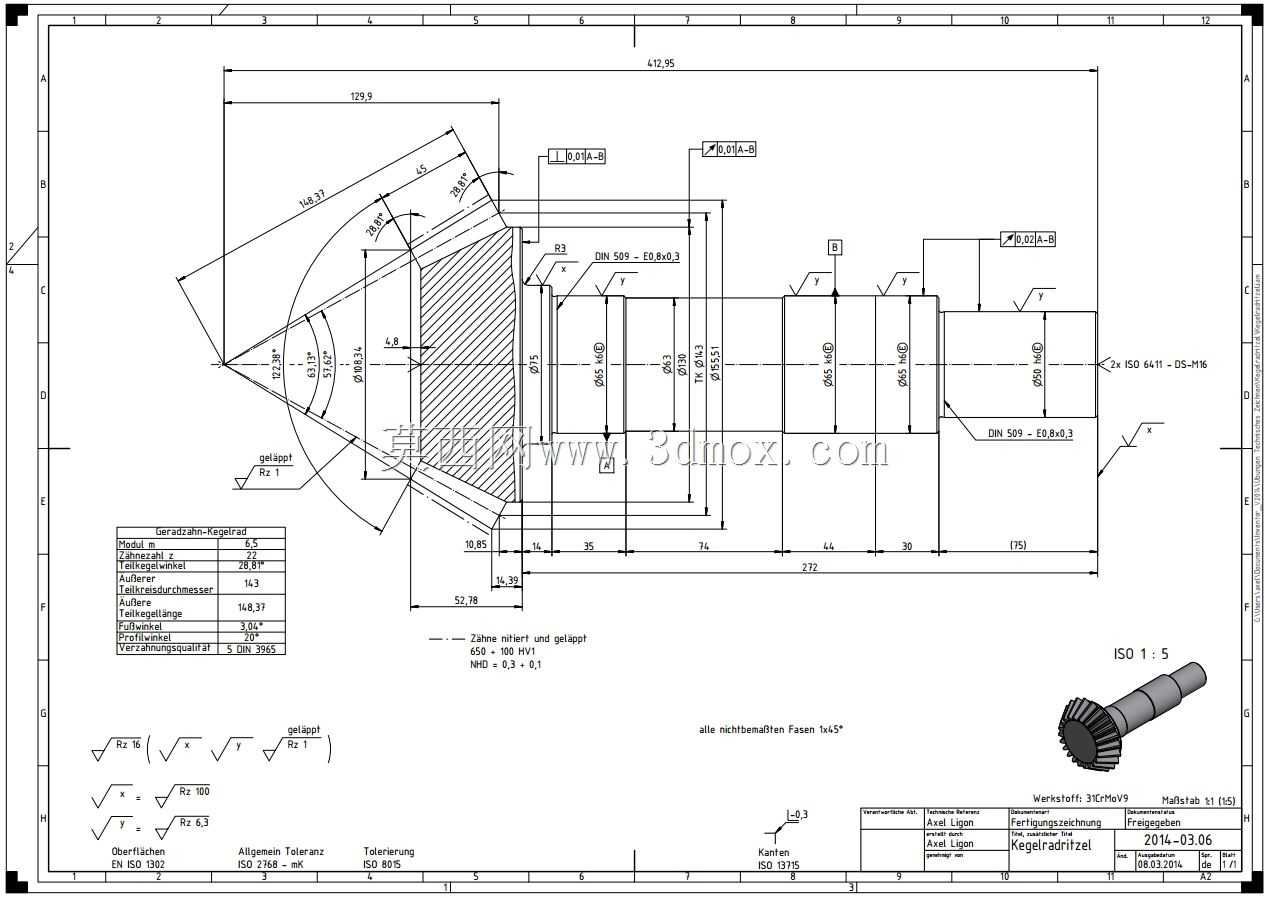

尺寸标注上,所有配合面的尺寸公差、形位公差都有明确要求:轴承安装位的轴径采用基孔制配合公差,表面粗糙度控制在适合过盈或过渡配合的区间,保证轴承内圈与轴的连接无相对滑动;密封件安装位的轴段表面粗糙度要求更高,避免旋转过程中磨损密封唇口导致润滑油泄漏;轴端的键槽结构用于连接输入动力的联轴器或者带轮,键槽的对称度公差直接影响动力传递的平稳性,键槽的深度、宽度公差按照标准平键的配合要求设置,避免装配时键侧间隙过大产生冲击。

图纸上标注的形位公差涵盖了齿部相对于两端轴承安装位的径向圆跳动、端面圆跳动,这些公差直接决定齿轮啮合时的接触斑点位置,若跳动超差,会出现齿面偏载,局部接触应力过大,轻则导致传动噪音增大、齿面过早磨损,重则出现断齿失效。图纸上的技术要求还明确了齿部的热处理工艺,通过表面硬化处理提升齿面的接触疲劳强度,而轴芯部保持足够的韧性,兼顾承载能力和抗冲击性能。

实际安装过程中,这个小齿轮轴需要通过一对圆锥滚子轴承或者深沟球轴承支撑在传动箱的箱体轴承孔内,通过轴肩和轴承端盖调整轴承的游隙,同时调整锥齿轮的轴向安装位置,保证两个配对锥齿轮的节锥顶点重合,这是锥齿轮正常啮合的核心安装要点,若轴向位置偏差过大,会导致齿面接触区偏移,大幅降低齿轮的承载能力和使用寿命。轴端的连接件安装后需要通过轴端挡圈或者锁紧螺母进行轴向固定,避免运转过程中轴系出现轴向窜动,影响啮合精度。

从应用场景的适配性来看,这类小模数锥齿轮轴适合在传动比不大、中心距较小的相交轴传动结构中使用,比如小型输送设备的转角传动机构、轻工机械的动力传递单元、机床附件的传动结构中,相比分体式的齿轮与轴装配结构,一体化轴齿轮的零件数量更少,装配工序更简单,整体结构的刚性更好,在紧凑安装空间内的动力传递场景下优势十分明显。设计过程中还需要考虑润滑需求,齿部和轴承位都需要保证润滑油能够顺利到达摩擦面,通常在箱体对应位置设置油道或者采用油浴润滑的方式,避免干摩擦导致零件过早失效。
