工业交流接触器KMI-11210结构设计

　　在低压配电与工业自控柜的布线场景里，这类小容量交流接触器是柜内排布密度最高的执行元件之一，它承担着把PLC、继电器输出的弱控制信号转换为主回路通断动作的核心作用，既可以直接驱动小功率异步电机的启停、正反转回路，也能在照明配电、加热模组、风机盘管、小型泵站、工装夹具的气动电磁阀组里作为负载开关使用。从现场安装的实际边界来看，这款接触器采用标准35mmDIN导轨卡扣式安装结构，壳体背部预留了和导轨匹配的弹性卡爪，不需要额外打孔固定，在柜内排布时可以和同系列的热继电器、辅助触点模块直接插接拼接，主回路接线端子排布在壳体上下两端，三相主进线端子标注L1、L2、L3，出线侧对应T1、T2、T3，端子孔位适配常规的多股铜芯冷压端子，接线时螺丝刀垂直向下操作即可完成压线，柜内预留的走线空间不需要额外为接线动作留出侧向操作余量。

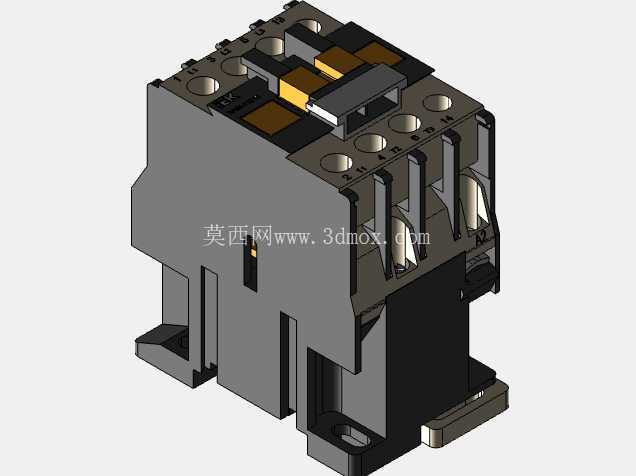

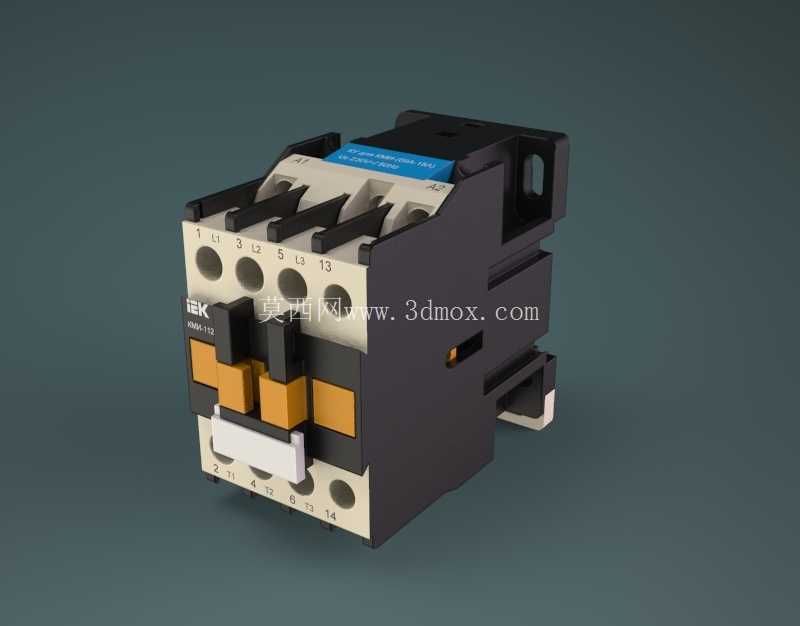

　　从结构设计的思路上，这款接触器的壳体采用上下分舱的布局，上部区域容纳主动静触头组与灭弧栅片，每相主触头独立分隔在对应的绝缘腔室内，避免分断感性负载时产生的电弧跨相短路；壳体中部是电磁驱动机构，包含静铁芯、动铁芯、反力弹簧与线圈模组，线圈得电后产生的电磁吸力克服弹簧反力带动动铁芯吸合，联动固定在动支架上的三组动触头同步和静触头贴合，完成主回路导通；线圈失电后反力弹簧快速推动动铁芯复位，动触头和静触头分离，主回路切断。壳体正面的橙黄色拨块是机械状态指示与手动测试结构，在柜内调试、未给控制回路送电的阶段，运维人员可以直接按压这个拨块模拟接触器吸合动作，快速校验下游主回路的接线相序与负载通断状态，不需要反复给控制线圈送电，大幅降低调试阶段的误操作风险。

　　主触头的载流能力按照AC-3使用类别标定，额定工作电流12A，适配常规380V工况下4kW以内的鼠笼式异步电机直接启停，线圈控制电压为24V交流，适配绝大多数工控柜内的安全控制电压等级，避免控制回路引入220V强电带来的触电风险。产品自带一组常开辅助触点，辅助触点的载流能力按照AC-15类控制回路标定，可以直接接入PLC的数字量输入端口，把接触器的实际吸合状态回传给控制系统，也可以在自锁回路里作为保持触点使用，不需要额外外挂辅助触点模块就能完成最基础的电机启停自锁接线。

　　外形尺寸上这款接触器的宽度按照9mm模数的倍数设计，单台本体宽度在45mm左右，在排布多台接触器的电机控制柜里，相邻两台之间只需要预留1-2mm的散热间隙即可，柜内导轨上每米长度可以排布超过20台同规格元件，空间利用率远大于老式的大容量刀开关。壳体侧面预留了模块拼接的卡槽，当后续回路需要额外的常闭辅助触点、浪涌抑制模块、机械联锁组件时，可以直接把对应附件卡在壳体侧面，不需要更换接触器本体，也不需要额外改动导轨安装位置。

　　从实际工况的适配性来看，这款元件的绝缘外壳采用阻燃工程塑料注塑成型，表面的筋条结构既提升了壳体整体刚性，也在相邻元件之间形成了散热气道，接触器在长期带载工作时线圈和触头产生的热量可以通过筋条间隙快速散出，避免柜内局部积热导致线圈绝缘老化。主触头采用银合金触点材质，在频繁启停的工况下抗熔焊、耐电弧烧蚀的表现优于普通铜触点，即使在加热管、照明回路这类阻性负载场景下，也能承受短时的冲击电流，不会出现触点粘连无法分断的问题。在风机、小型水泵、传送带辊道这类长期断续运行的设备配套里，这款接触器既可以独立安装在现场的按钮操作盒内，也可以和热过载继电器组合成电机启动保护单元，热继直接插接在接触器出线端，两者的主回路端子直接对接，不需要额外接过渡导线，接线工作量和故障点都能同步减少，是低压工控场景里通用性极强的基础执行元件。
