EKF声光一体报警信号器结构设计

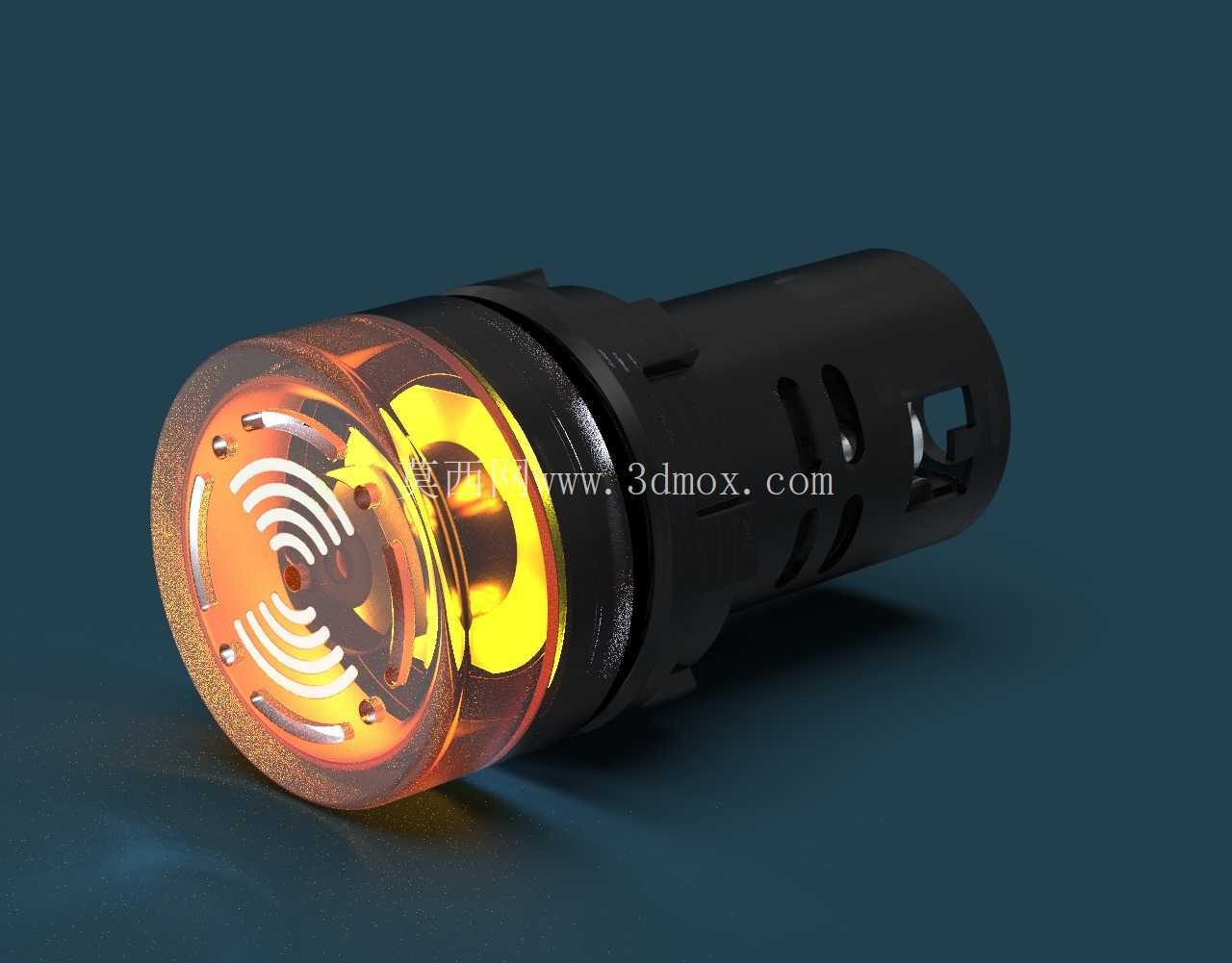

　　在工业配电、设备控制柜、自动化生产线的现场警示环节，这类声光一体信号器是操作人员快速识别设备运行异常、回路通断状态的核心人机交互元件，区别于单一的指示灯或者蜂鸣器，它同时覆盖视觉与听觉两个感知通道，即便在车间高噪音环境或者操作人员视线被遮挡的场景下，也能完成状态信号的有效传递，避免因信号漏判引发的设备误操作或者生产安全隐患。这款信号器采用嵌入式面板安装结构，整体为圆柱型主体设计，前端的透光罩采用橙黄色高透耐冲击工程塑料材质，罩体内部集成了发光光源与声波传导结构，表面的声波标识区域对应内部蜂鸣器的出声孔位，既可以保证声音传播无遮挡，也能让光线在罩体内部形成均匀的漫反射效果，在不同角度的观察位置都能清晰识别发光状态，不会出现局部亮度过高产生眩光或者局部暗区识别不清的问题。

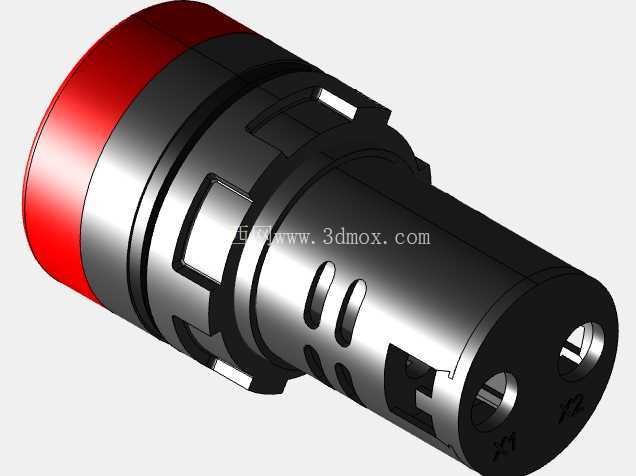

　　主体外壳采用黑色阻燃工程塑料注塑成型，外壳侧面设计有弹性卡扣结构，安装时不需要额外的固定螺母，只需要在控制柜面板上开出对应直径的安装圆孔，将信号器从面板正面推入即可通过侧边卡扣完成卡紧固定，安装效率远高于传统螺纹锁紧式的信号元件，同时卡扣结构自带防松脱设计，在设备长期运行产生振动的工况下也不会出现松动移位的问题。尾部的接线端采用标准的快接端子结构，适配常规的二次回路接线线径，接线时不需要焊接，直接将剥好的导线插入端子锁紧即可，能够大幅减少柜内布线的施工时间。从功能设计逻辑上看，这款信号器适配交流50/60Hz、24/230V的宽电压回路，不需要额外配置分压或者转换模块，可以直接接入常见的工业控制回路，当回路接通施加额定电压时，内部的蜂鸣器会发出高分贝的声响信号，同时发光组件点亮，部分型号还支持闪光模式，通过光线的明暗变化进一步提升警示效果，相比持续常亮的指示灯，闪光模式在复杂的车间光线环境下辨识度更高。

　　在结构建模的过程中，需要重点关注几个核心尺寸边界：首先是面板安装孔的直径公差，需要保证卡扣结构在推入时的弹性变形量处于材料允许的范围内，既不能因为孔位过小导致安装阻力过大损坏卡扣，也不能因为孔位过大导致安装后存在间隙、防护等级不达标；其次是前端透光罩与主体外壳的配合间隙，需要考虑塑料件注塑成型的收缩率，保证两者装配后无缝隙，避免车间内的粉尘、水汽进入元件内部影响电路可靠性；另外尾部接线端的伸出长度需要匹配控制柜内的布线空间，避免因为元件尾部过长导致柜内门板关闭时挤压导线，引发接线松脱或者绝缘破损的问题。

　　在实际的设备选型应用中，这类信号器通常会布置在控制柜面板的显眼位置，对应设备的故障报警、运行状态、电源指示等不同功能回路，不同的发光颜色可以对应不同的状态信号，而这款带声响的型号一般用于故障报警回路，当设备出现过载、短路、超温等异常工况时，对应的信号器触发，同时发出声响和光信号，第一时间提醒现场操作人员进行处置。建模过程中还需要还原内部的结构层次，包括发光组件的安装位置、蜂鸣器的固定结构、接线端子的排布方式，保证模型在做虚拟装配验证的时候，能够准确模拟元件与面板、柜内布线的干涉情况，避免实际安装时出现尺寸不匹配的问题。另外外壳上的散热槽结构也需要准确还原，这些槽位一方面可以减轻元件整体重量，另一方面可以为内部的电路组件提供散热通道，保证元件在长期通电工作的状态下，内部温度不会超过塑料材料的耐热上限，延长元件的使用寿命。前端透光罩的弧度设计也经过了光学验证，弧形表面可以让光线向更大的角度范围扩散，覆盖操作人员的常规观察视野，不需要正对面板也能清晰识别信号状态，同时弧形表面不容易积灰，日常维护时只需要简单擦拭即可保持表面清洁，不会因为积灰遮挡光线影响警示效果。
