多规格工业柜门拉手与设备操作把手

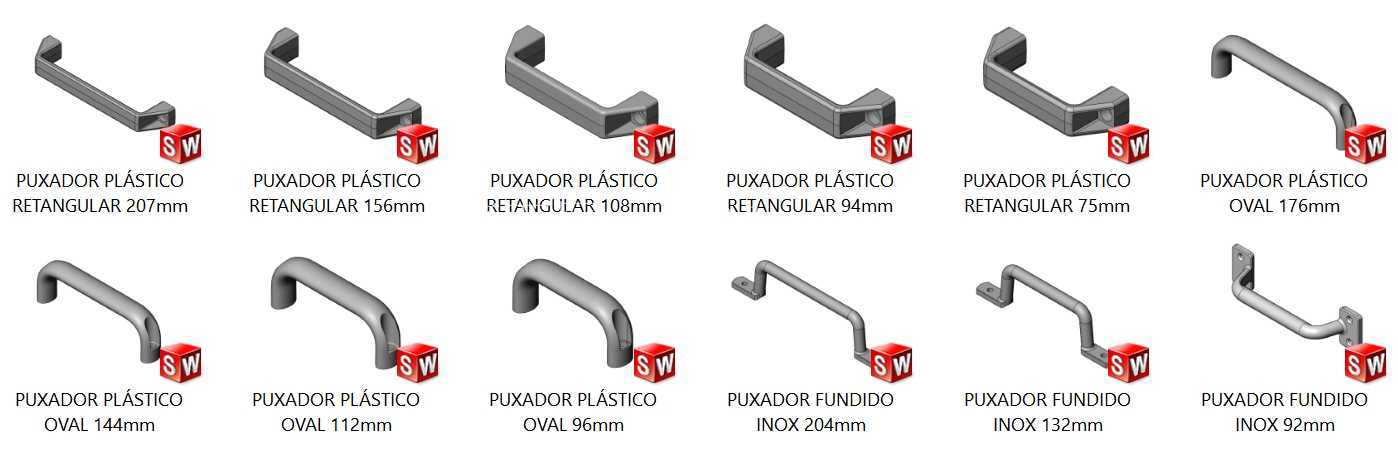

　　在机柜、防护门、工装台架和小型设备的人机交互环节，拉手往往是最容易被忽略却直接影响操作体验的零件。这套把手方案覆盖了直条形、折弯U形、窄边矩形、椭圆弯管以及铸造弯臂等多种形态，适配的不是单一产品，而是车间里常见的多类开合结构：钣金电气柜门需要低矮贴边的矩形拉手，避免人员通道剐蹭；重型设备检修门则偏好握持段更长的椭圆弯管，戴劳保手套时也能完整施力；不锈钢工位器具和潮湿区域的护门，会选用标注INOX的铸造弯臂款式，其根部带安装座，受力路径更短。

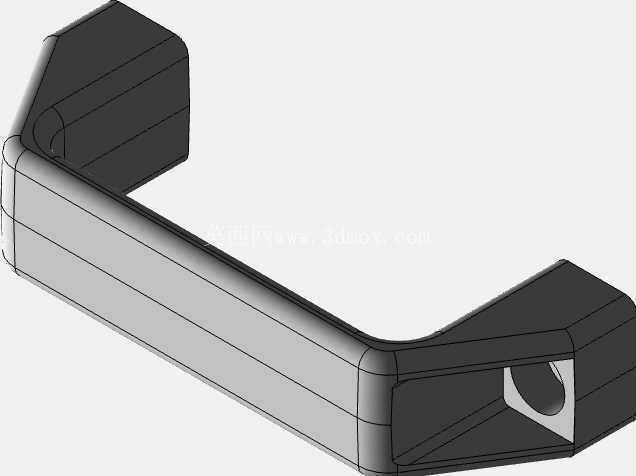

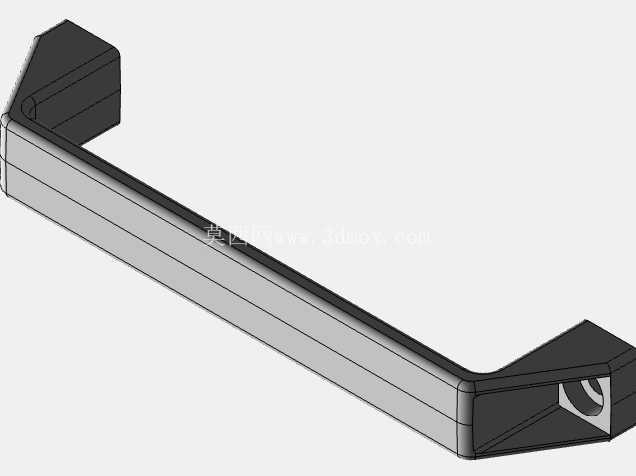

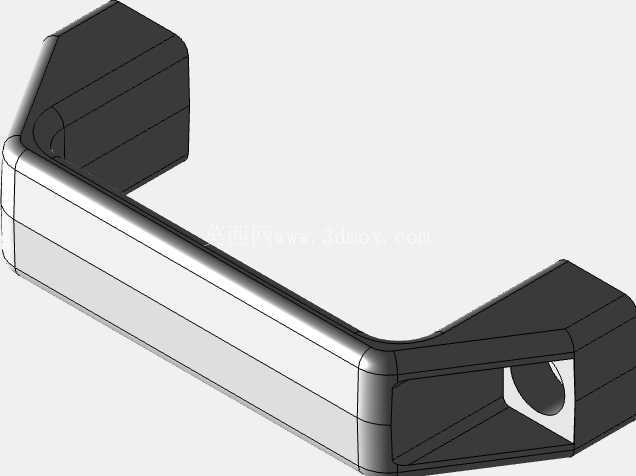

　　从结构设计角度看，拉手的核心矛盾集中在握持空间与外伸距离的平衡。直条矩形款的外伸量较小，贴板安装后整体轮廓紧凑，适合门板外侧空间受限、人员频繁经过的通道侧；其截面沿长度方向保持一致，握持面做了钝化处理，手指贴合时不会出现锐边压痕。椭圆弯管系列则把握持中心抬离门板，96mm、112mm、144mm以及176mm左右的长度规格对应不同门宽：窄门用短款可减少门板受力弯矩，宽门用长款能让操作者在多个站位抓握，开关大尺寸防护门时不必刻意对准中心点。

　　安装边界是选型时必须先核对的内容。贴板式矩形拉手依靠两端固定脚落在门板平面，孔位沿长度方向分布，设计门板时要在背面预留螺母或拉铆空间，同时避开门板内部的线束槽、加强筋和锁杆位置。弯臂铸造款的固定座带有弯折支脚，适合安装在门框侧边或型材框架上，固定孔呈竖向布置，承受垂直于门板方向的拉力时，载荷直接通过支脚传到框架骨架，而不是让薄板单独承受弯矩。实际布置中，拉手中心线通常距门开启边留出一掌左右距离，使手腕在拉门时处于自然角度；若门体较重，还应在铰链侧校核门板刚度，避免拉手区域局部凹陷。

　　材质与工艺路线也随使用场景区分。塑料矩形拉手多用于干燥室内的轻型柜门，表面绝缘、触感温凉，电气柜上使用时可避免冬季静电不适感；铸造金属拉手则面向油污、冲洗和碰撞较多的工位，其根部过渡圆角较大，应力集中系数低，反复推拉后不易在固定脚处开裂。弯管类把手的圆弧段需要控制弯曲半径，半径过小会造成管壁内侧起皱、外侧减薄，模型中各段圆弧连续顺滑，握持段与安装段之间的过渡没有突变，这对后续弯管成型和抛光都比较友好。

　　建模处理上，这类系列件适合采用配置化思路：同一握持截面下，通过改变中心距、弯臂高度和端部固定结构衍生多规格，而不是逐个独立建模。矩形直条款可沿路径扫掠主体，再对两端安装脚做切除与孔特征；U形弯管款以三维草图定义弯弧中心线，统一管径后扫掠，末端压扁或加固定座；带安装板的铸造款则要区分握持体与安装座，合模面和拔模斜度需在实体阶段预留，方便后续转模具结构。把安装孔、避让间隙和门板厚度一并纳入装配校核，才能让拉手在实际设备上既好用又不干涉周边防护。
