150马力越野载货机动底盘车架总成

　　这套机动底盘三维结构完整还原了一台150马力级越野载货车辆的行走承载核心，在工程场景中主要作为专用作业车辆的基础承载平台使用，可在其车架上方加装货厢、工程作业上装、应急救援设备或者特种作业模块，广泛适配林区物资转运、野外工程通勤、非铺装路面勤务运输、山地作业保障等使用场景。整套模型没有搭建外覆盖驾驶室与上装货厢，仅保留底盘全部核心功能部件，对于整车开发阶段的总布置校核、上装匹配设计、运动干涉检查有着很高的参考价值。

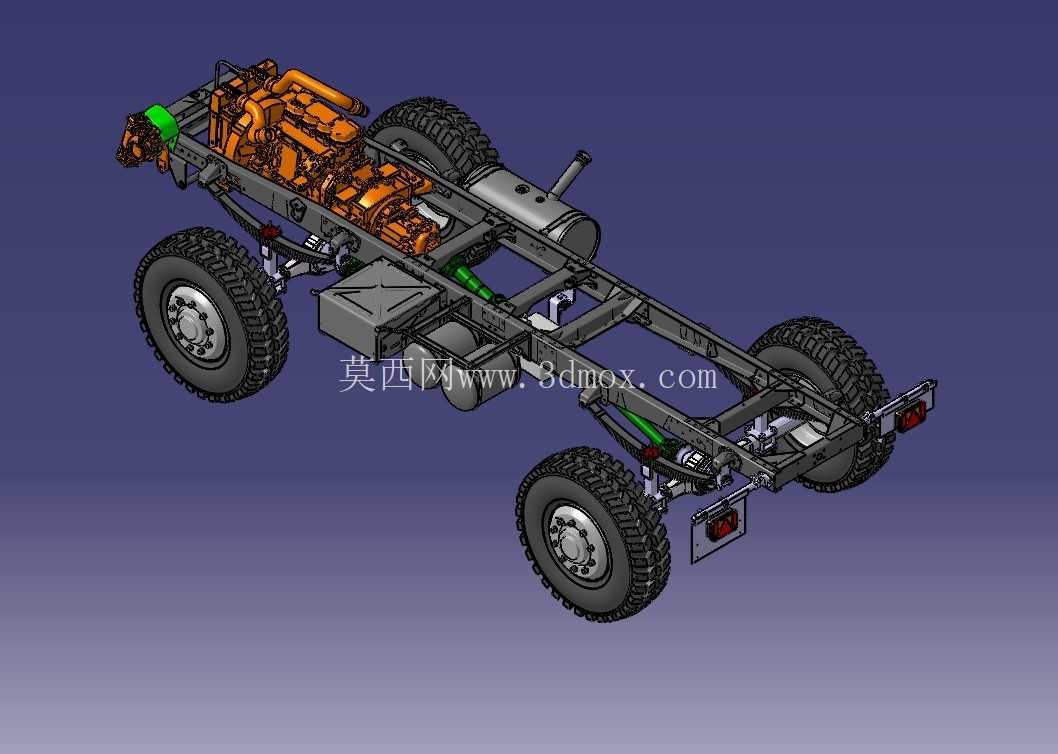

　　从结构布局来看，车架采用两根平行布置的梯形纵梁作为主承载基体，纵梁沿车辆前后方向贯通，多根横梁按照载荷分布点位焊接或栓接在两根纵梁之间，形成抗扭刚度充足的框形承载结构。前部动力舱区域集中布置了完整的动力总成，发动机本体、进排气组件、冷却系统附属件、燃油供给管路都按照实车装配关系排布，橙色的动力总成部件清晰区分出发动机与变速箱的连接边界，动力输出端通过传动轴向前后驱动桥传递扭矩，匹配四轮驱动构型，这也是该底盘能够适应非铺装泥泞路面、陡坡地形的核心基础。

　　行走系统部分，四根大花纹越野轮胎分别安装在前后车桥的轮端，轮胎胎面的深沟槽造型对应低附着路面的抓地需求，轮辋采用重载型钢制式，螺栓固定点位完全按照实车装配逻辑还原。车桥与车架之间的弹性连接部件为钢板弹簧悬架，每根车桥两侧都布置了多片叠合的钢板弹簧，配合减震阻尼部件过滤路面冲击，这种悬架结构承载能力强、维护门槛低，非常适合野外重载工况，相比独立悬架在恶劣工地环境下的故障概率更低。车架侧部分别布置了大容量燃油箱、储气筒与蓄电池安装支架，管路与线束的走向沿着纵梁内侧预留的安装点位排布，避开了运动部件的摆动行程。

　　在设计思路层面，这类底盘开发首先要明确轴荷分配边界，150马力的动力输出对应总质量通常在数吨级，前轴转向承载与后轴驱动承载的配比需要控制在合理区间，保证爬坡时前轮有足够转向抓地力，满载时后轴驱动轮不出现打滑。建模过程中所有部件的安装硬点都严格对齐实车坐标：发动机悬置的软垫支撑点位、钢板弹簧的吊耳销孔位置、车桥主减的输入法兰中心、转向拉杆的球头铰接点，这些硬点的位置精度直接决定后续改装时的装配可行性。车架纵梁的上翼面预留了大量标准化安装孔位，不同上装厂家可以直接根据孔位布局匹配副梁，不需要额外在主梁上随意打孔破坏车架强度。

　　外形尺寸与安装边界方面，整车底盘的轴距、轮距参数都按照中型越野卡车的通用规格设定，车架离地间隙满足越野通过性要求，传动轴在最大跳动行程下不会与横梁发生磕碰，转向轮在最大转角位置时轮胎与板簧、纵梁之间留有足够安全间隙。后部车架末端预留了牵引装置与尾灯安装支架，侧面的制动气室、管线分路阀件都布置在远离路面飞溅的区域。从建模实操角度，这套总成可以直接用于整车总布置的干涉校验：工程师在加装上装时，可以直接调取底盘模型核对副梁与下方油箱、悬架部件的垂直间隙，核对作业装置举升过程中是否会与驾驶室安装区域、进气管路发生运动碰撞，也可以基于现有悬架硬点调整板簧刚度、更换不同规格轮胎来匹配不同的上装载荷，省去从零搭建底盘基础结构的大量重复工作。整套模型的部件层级划分清晰，紧固件、管路、支架各自独立成体，拆解后也可单独用于车桥、悬架、动力悬置的子系统结构参考。
