乘用车辆电动助力转向驱动前桥结构

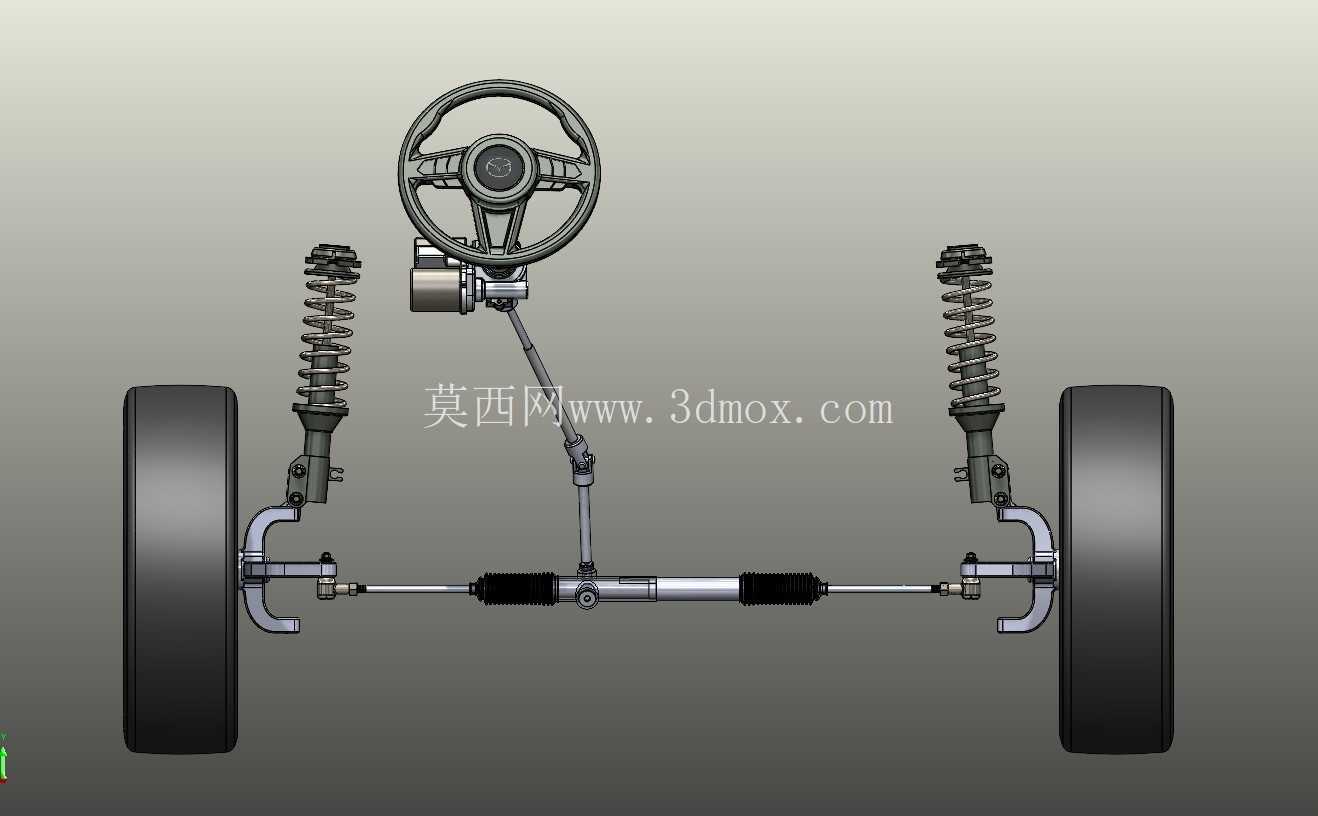

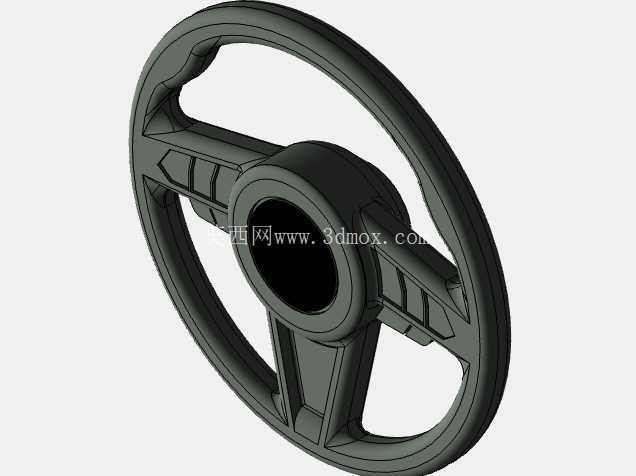

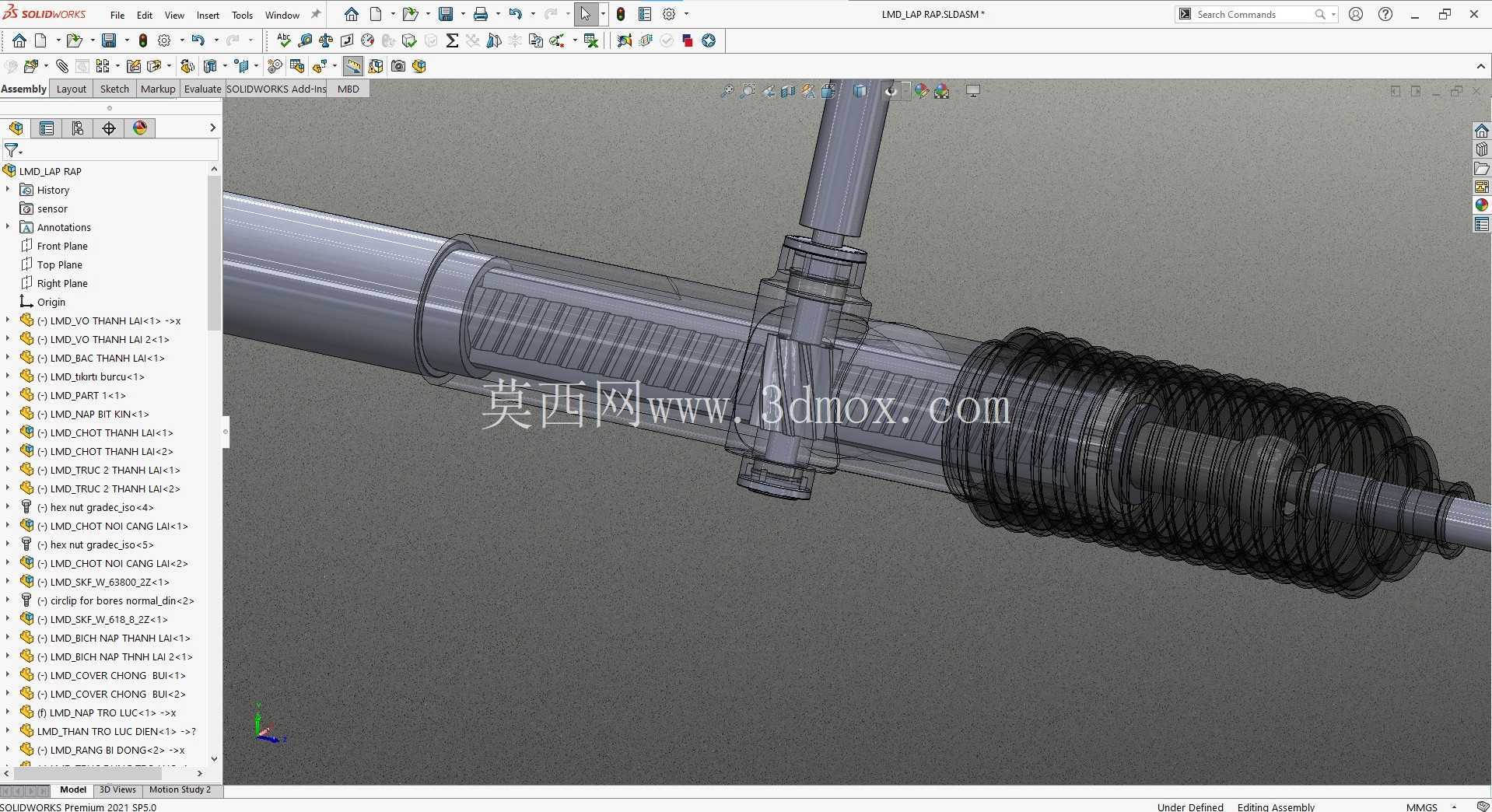

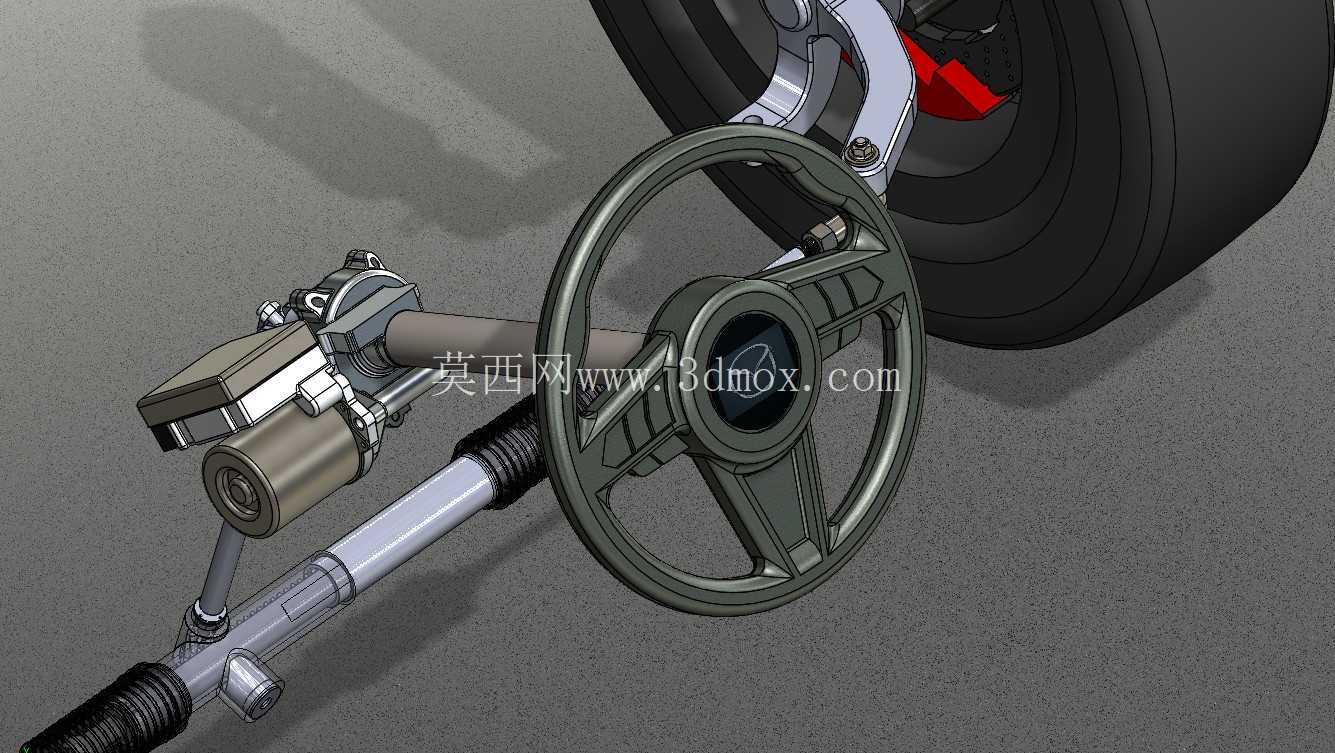

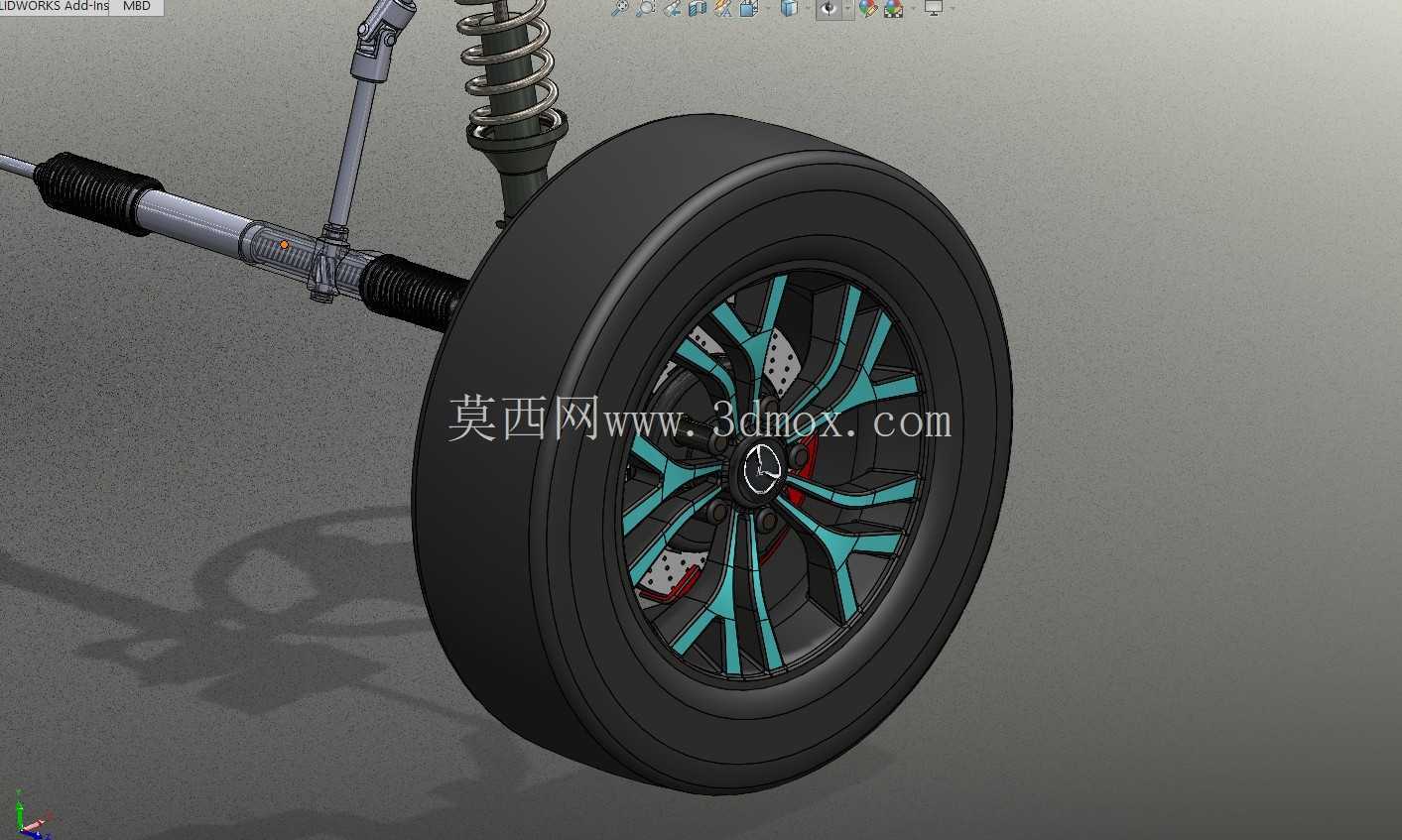

　　从功能实现逻辑来看，驾驶员转动方向盘的扭矩输入，通过转向管柱下端的助力减速机构放大后，传递到转向器横拉杆，带动左右转向节绕主销做同步偏转，同时整套前桥集成了麦弗逊式独立悬架结构，减震器上端固定在轮罩加强板上，下端通过转向节与下摆臂连接，能在车轮跳动时保证主销参数的变动量控制在设计允许区间，避免转向回正力出现异常波动。设计过程中优先考虑了运动件的间隙校核，比如转向横拉杆在车轮上下跳至极限行程、同时打满方向的工况下，和减震器弹簧、刹车盘防尘罩、轮辋内侧的最小间隙都预留了8mm以上的安全距离，防止车辆在颠簸路面大角度转向时出现部件磕碰。这套三维结构还原了前置前驱乘用车型的前舱转向驱动核心单元，覆盖从转向输入到车轮执行的完整传动链路，日常做底盘改型、转向系统匹配、线控转向预研时，都可以直接参考这套结构的布置逻辑做方案迭代。先看实际装车后的应用边界，这套结构适配A0级到A级家用乘用车的前轴载荷区间，左右轮距控制在1500mm到1650mm的常见家用车范围，转向管柱的安装倾角预留了23度到28度的调整余量，能适配不同仪表台横梁的安装高度，不会和前围板、制动踏板总成出现运动干涉。

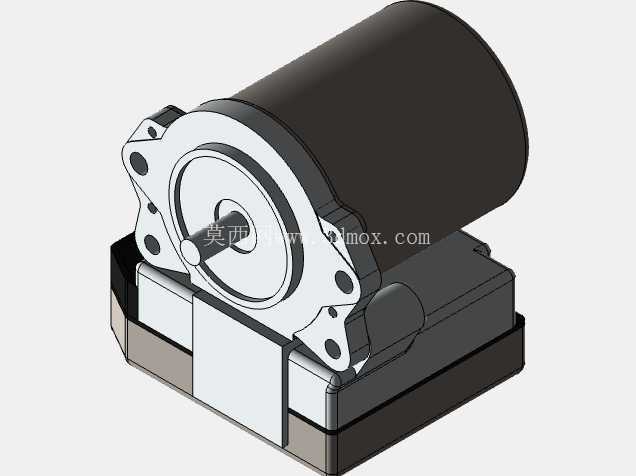

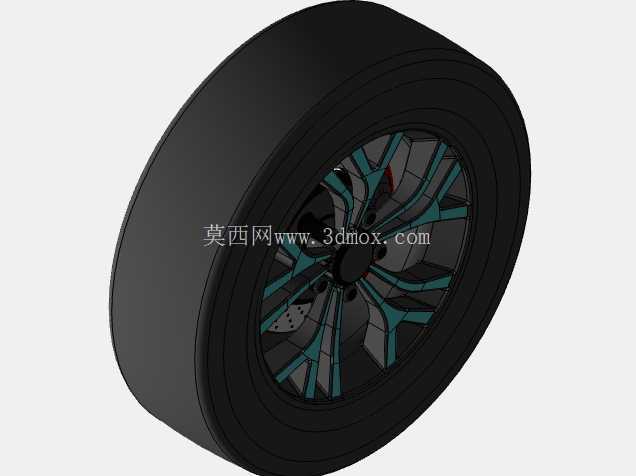

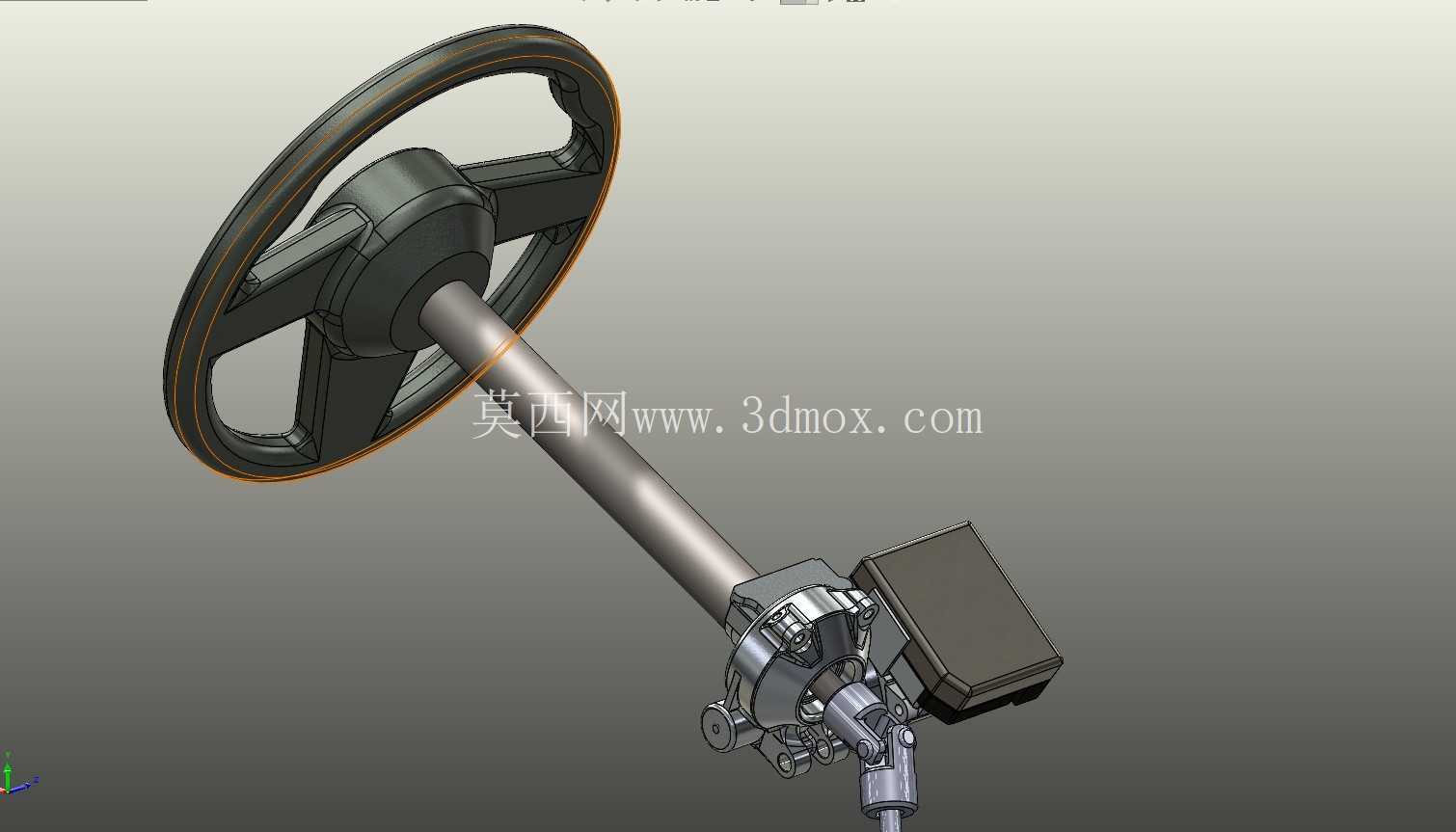

　　转向助力单元的安装点采用了三点式固定结构，两个固定点连接前舱副车架，一个固定点通过支架连接车身纵梁，能有效过滤路面传递上来的振动，避免助力机构出现异响。车轮部分的结构包含了轮毂单元、刹车盘、轮辋轮胎的完整装配，轮辋偏距设置为40mm，匹配17寸家用车轮的常用参数，轮胎跳动的上下行程预留了180mm的总行程，其中压缩行程110mm，回弹行程70mm，符合城市家用车的悬架调校行程范围。转向中间轴采用了十字万向节连接结构，两个万向节的相位角做了等速设计，保证方向盘转动时的扭矩传递均匀，不会出现转向卡滞或者力矩波动的问题。

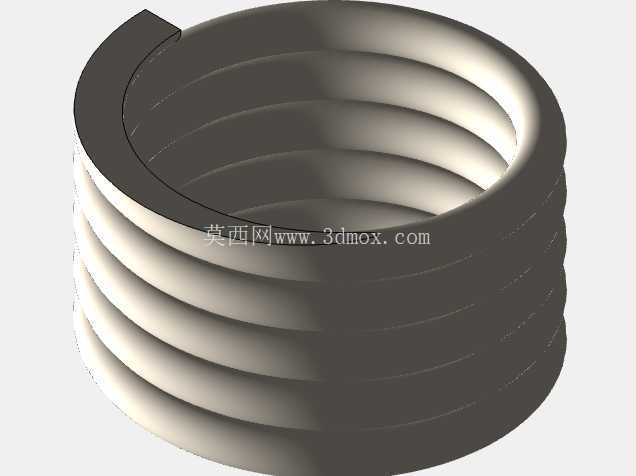

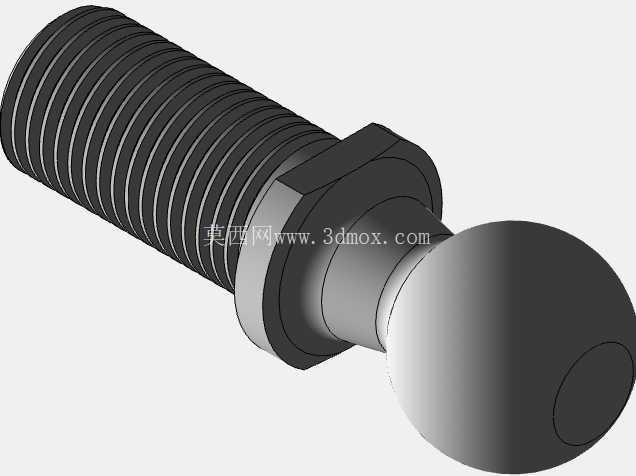

　　横拉杆的内外球头都预留了螺纹调节长度，装配时可以通过旋转拉杆本体调整前束值，调整范围覆盖±15mm，能满足不同车型四轮定位的参数调整需求。减震器弹簧的刚度匹配了前轴单轮700kg的载荷上限，弹簧预压量设置为25mm，保证车辆空载时的悬架初始高度符合设计值，同时在满载冲击工况下不会出现弹簧并圈的问题。转向节的结构采用了常见的球墨铸铁铸造形态，安装点分别对接减震器下端、下摆臂球头、横拉杆外球头、轮毂轴承单元，各个安装面的形位公差在建模时都做了基准统一，方便后续出工程图时标注形位公差要求。

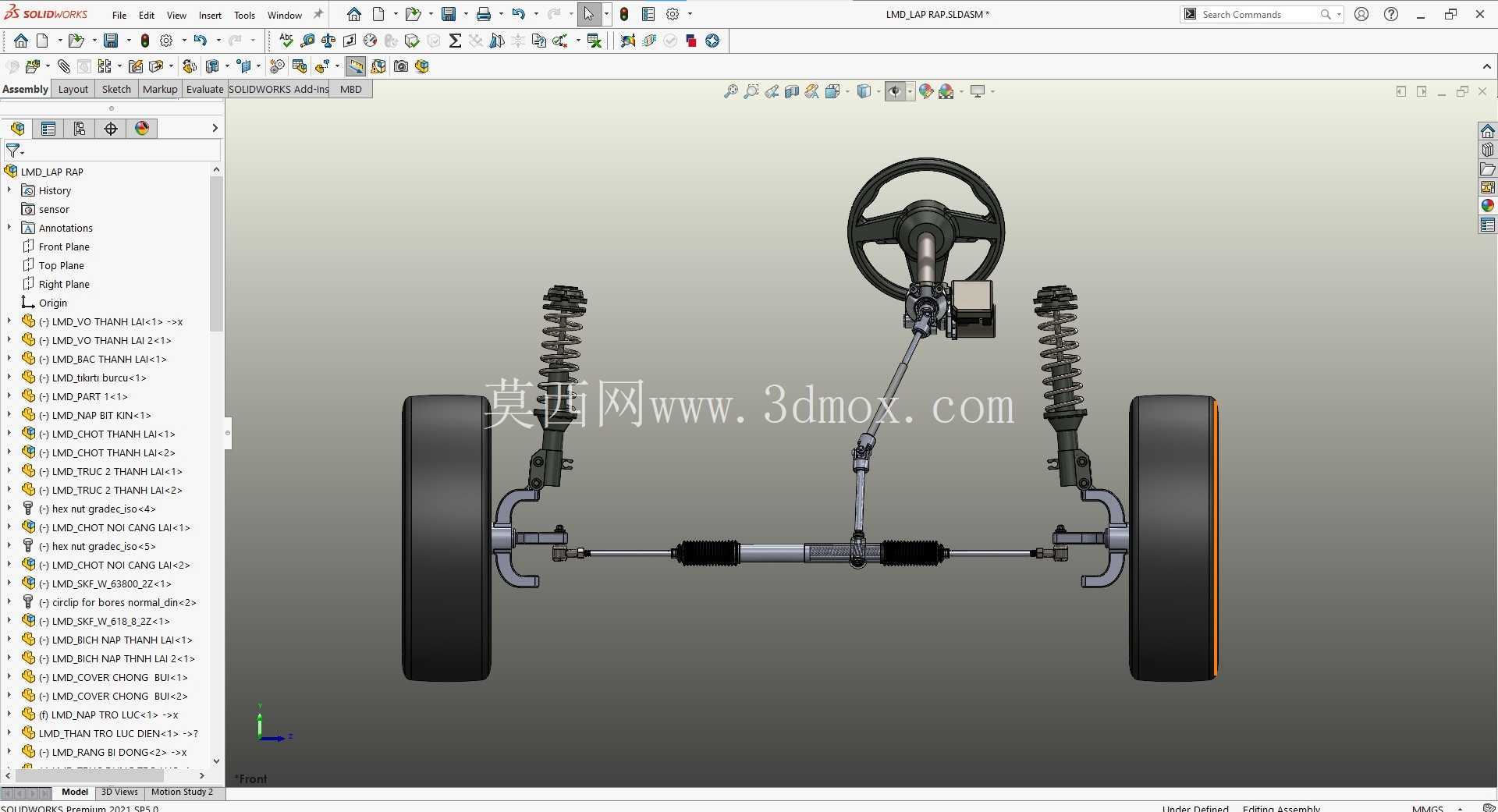

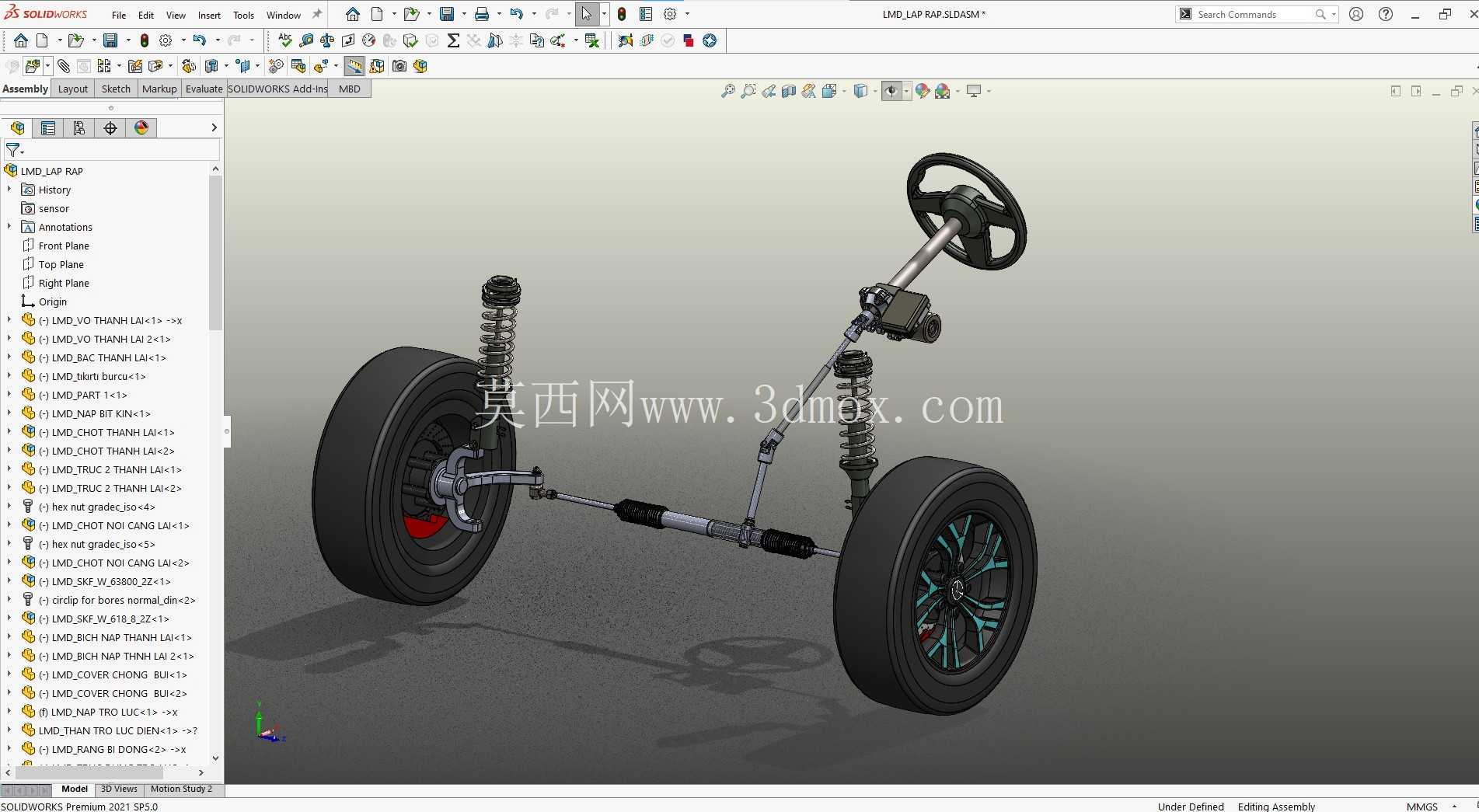

　　做这套结构建模的时候，特意把所有运动副都按照实际装车的铰接关系做了配合约束，在三维软件里可以直接做运动仿真，模拟不同转向角度、不同悬架跳动量下的部件运动轨迹，校核各个硬点的参数是否合理，比如主销内倾、主销后倾、车轮外倾、前束这几个四轮定位参数，都可以通过调整硬点坐标快速修改，不用重新搭建整个装配结构。另外这套结构的管线布置空间也做了预留，刹车油管、轮速传感器线束、助力电机的线束都能沿着减震器支架、转向节的预留卡扣位置固定，不会和运动件出现摩擦干涉。在做同平台车型衍生开发时，只需要调整轮距、减震器刚度、转向器的传动比参数，就能快速适配不同级别的车型，大幅缩短底盘结构的前期开发周期，避免从零开始建模出现的硬点参数错误。
