NEMA17规格42型两相混合式步进电机结构

　　做小型自动化设备结构设计的工程师，对NEMA17规格的步进电机肯定不会陌生，这类电机也就是行业内常说的42步进电机，安装法兰边长42mm，是桌面级3D打印机、小型数控雕刻机、桌面点胶设备、小型传送带模组、实验室自动化采样装置里最常用的执行元件之一。很多刚接触结构选型的新人容易忽略安装边界的细节，最后打样完装配才发现干涉，其实从三维结构上梳理清楚这类电机的尺寸逻辑，能避开很多低级错误。

　　先从实际应用场景说，这类步进电机的输出扭矩通常在0.2N·m到0.6N·m区间，刚好匹配轻载、需要精准开环定位的传动场景，不需要额外加编码器做闭环反馈的场合，用它的成本比伺服电机低七成以上，而且驱动电路成熟，配套的A4988、DRV8825驱动模块都是标准化产品，接线逻辑简单，不需要复杂的参数调试，很适合快速搭建原型设备。比如桌面级FDM3D打印机的X、Y、Z三个轴的运动驱动，几乎清一色用这个规格的电机，就是因为它的安装尺寸统一，替换性强，输出扭矩刚好能带动同步带轮或者T型丝杆做精准位移，步距角常规是1.8度，整步状态下一圈200个脉冲，细分后能做到0.01mm级的定位精度，完全满足桌面设备的精度要求。

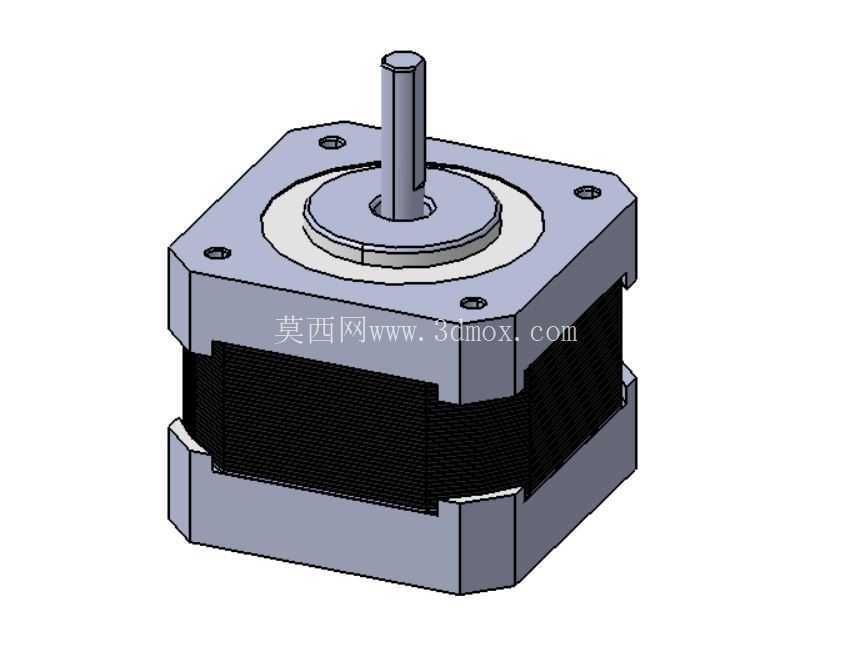

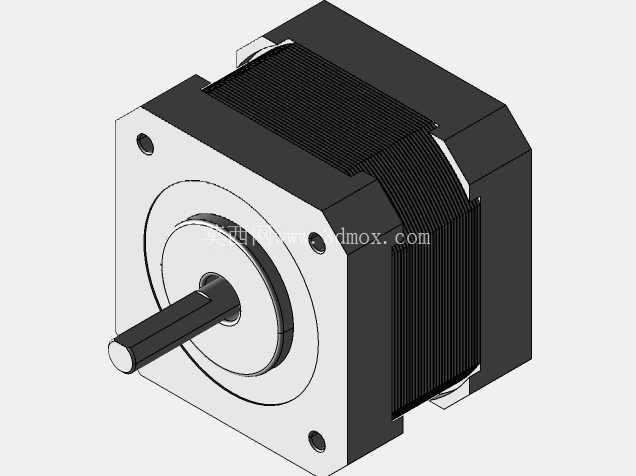

　　再说到设计思路，这个模型完整还原了混合式步进电机的实际结构：前端盖采用压铸铝合金材质，做了四个沉头安装孔，孔位的中心距是31mm，这是NEMA17标准的强制安装尺寸，不管哪个厂家生产的同规格电机，这个孔位尺寸都是统一的，设备安装板上对应打M3的通孔或者螺纹孔就能直接装配，不需要额外做适配。输出轴是直径5mm的圆轴，部分型号会做铣扁处理，用来锁紧同步轮或者联轴器，轴的伸出长度常规是22mm，设计轴上连接件的时候要注意，轮毂的长度不能超过这个值，否则会顶到前端盖的轴承位，造成电机转动卡滞。电机的定子部分是叠压硅钢片结构，外围的黑色部分是绝缘塑封层，既可以固定定子绕组，也能起到绝缘防尘的作用，后端盖和前端盖通过四个长螺栓拉紧，把整个定子铁芯夹在中间，后端预留的空间是用来出线或者加装刹车、编码器模块的，做结构设计的时候要注意在电机尾部留出至少10mm的走线空间，避免线材弯折角度过大造成绝缘层破损。

　　很多工程师做安装板设计的时候容易踩两个坑：一个是安装板上的电机轴过孔开得太小，或者和安装孔的同轴度公差放得太小，加工的时候稍有偏差就会造成轴和孔壁摩擦，电机运行的时候阻力变大，丢步甚至堵转；另一个是忽略了电机本体的厚度，不同扭矩的NEMA17电机机身长度不一样，从20mm到60mm都有，扭矩越大机身越长，做设备内部布局的时候不能只看法兰尺寸，还要核对所选型号的机身长度，预留足够的装配空间，尤其是多轴并排安装的场合，要算好两个电机之间的间隙，避免外壳互相干涉。另外电机的出线方向也要提前考虑，常规出线是在侧面或者尾部，设计走线槽的时候要对应留出位置，避免装配的时候线材被压在电机和安装板之间。

　　从结构细节上看，前端盖的轴承位是过盈配合的608ZZ微型轴承，用来支撑输出轴，承受径向载荷，设计外接负载的时候要注意，不要给输出轴施加过大的径向力，比如用皮带传动的时候，皮带的张紧度要合适，张紧力过大会加速轴承磨损，缩短电机的使用寿命。如果是用联轴器连接丝杆，要选对合适的联轴器类型，小扭矩场合用铝合金梅花联轴器就足够，既能传递扭矩，也能补偿少量的同轴度误差，避免因为安装不同心造成电机轴承受额外的弯矩。

　　这类电机的三维建模其实不需要把内部的绕组、磁钢都完全还原，做设备装配的时候，只需要把外部的安装尺寸、轴径、轴长、安装孔位、机身外形这些关键边界做准确就足够，因为电机本身是标准外购件，不需要自己加工生产，建模的核心目的是做干涉检查和安装位置确认，保证其他零件和电机之间不会有装配冲突。很多新人建模的时候会花很多时间去做内部绕组的细节，其实完全没有必要，反而会占用装配体的文件资源，拖慢软件运行速度。

　　在实际选型的时候，除了尺寸参数，还要结合设备的运行工况选合适的扭矩，比如带动垂直方向的Z轴负载，就要选带抱闸的型号，避免设备断电的时候轴下滑，造成撞机；如果是长时间高速运行的场合，要选电流稍大的型号，同时预留足够的散热空间，因为步进电机在高速运行的时候发热比较明显，如果周围空间密闭散热不好，会造成电机扭矩下降，出现丢步的情况。另外安装的时候不要把电机的散热面完全贴在隔热的板材上，有条件的话可以在安装面和电机法兰之间加一层薄的导热硅胶片，帮助电机把热量传导到设备机架上，降低运行时的温升。
