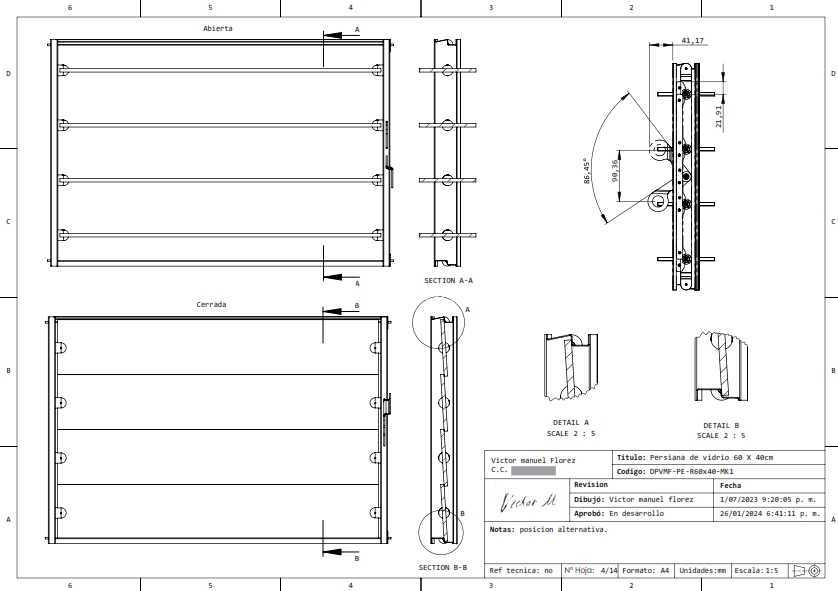

SolidWorks构建的平开式密封窗体结构

项目分类:通用五金配件 发布时间:2024-11-25 ID:808477
  • SolidWorks构建的平开式密封窗体结构
  • SolidWorks构建的平开式密封窗体结构
  • SolidWorks构建的平开式密封窗体结构
  • SolidWorks构建的平开式密封窗体结构
  • SolidWorks构建的平开式密封窗体结构
  • SolidWorks构建的平开式密封窗体结构
  • SolidWorks构建的平开式密封窗体结构
  • SolidWorks构建的平开式密封窗体结构
  • SolidWorks构建的平开式密封窗体结构
  • SolidWorks构建的平开式密封窗体结构
  • SolidWorks构建的平开式密封窗体结构
  • SolidWorks构建的平开式密封窗体结构
  • SolidWorks构建的平开式密封窗体结构
  • SolidWorks构建的平开式密封窗体结构

  日常工程场景里,这类平开式窗体的应用覆盖范围极广,从工业厂房侧墙通风采光点位、设备舱室观察窗,到民用建筑附属隔间的通风开口,都能见到同结构窗体的身影。它的核心用途是在封闭围护结构上提供可开合的通透界面,闭合状态下阻隔室外粉尘、雨水进入室内或舱内,开启状态下实现空气流通,同时不破坏围护结构的整体刚性。从结构设计逻辑来看,这款窗体采用了边框加内嵌透光面板的组合形式,边框选用挤压铝型材作为基础基材,型材截面做了双层腔体设计,外侧腔体用来卡装密封胶条,内侧腔体预留透光面板的安装槽位,胶条选用三元乙丙发泡材质,闭合时能和窗框贴合面形成0.3mm左右的压缩量,保证常规风压下的密封性能。

  窗体侧边设置了多组合页连接点位,沿侧边等距分布,每个合页都采用不锈钢冲压成型,转轴位置做了衬套减磨设计,长期开合不会出现轴孔磨损导致的窗扇下垂问题,侧边的环形拉手做了外翻式设计,握持时不会和边框发生干涉,开合施力方向和窗扇转动轨迹切线方向重合,操作时不需要额外施加侧向力。设计过程中首先确定的是安装边界尺寸,窗体整体外框尺寸适配常规600mm*900mm的墙体预留洞口,安装时只需要在洞口侧边预留20mm的固定边距,通过自攻螺钉穿过边框上的预制安装孔就能完成固定,不需要额外做副框结构,能大幅降低现场安装的工作量。

  透光面板选用5mm厚的钢化透明板材,面板和边框槽位之间填充了中性密封胶,既可以固定面板,也能避免热胀冷缩导致的面板挤压开裂,面板表面做了防眩光处理,光线透过时不会产生强烈反光,适合用作设备观察窗使用。窗体的开合角度可以通过侧边的风撑进行限位,最大开启角度控制在75度,既保证足够的通风通光面积,也能避免开启角度过大导致窗扇和周边墙体或设备发生碰撞。在结构强度校核阶段,边框型材的壁厚设置为1.2mm,经过受力模拟,在承受0.5kPa的均匀风压时,边框最大变形量不超过1mm,完全满足常规室内及半室外场景的使用要求。

  合页的承重能力经过测算,单组合页可以承受15kg的垂直载荷,三组合页均匀分布的情况下,整扇窗的承重冗余量达到200%,长期使用不会出现合页变形失效的问题。密封结构的设计上,除了边框外侧的一圈主密封胶条,在窗扇和窗框贴合的内侧还设置了一道挡水边,即使有少量雨水顺着胶条缝隙渗入,也会顺着挡水边的导流槽排到室外侧,不会渗入室内侧。安装时需要注意,窗体固定完成后要在边框和墙体洞口的缝隙处填充发泡密封胶,外侧打耐候密封胶做收口处理,避免缝隙处出现渗水漏风的问题。这类窗体和传统推拉窗相比,开启时没有窗扇重叠的遮挡,通风面积可以达到整窗面积的90%以上,密封性能也比推拉窗提升40%左右,适合对密封要求较高的设备舱、洁净车间附属隔间等场景使用。从建模细节来看,所有的安装孔位都做了沉头处理,固定螺钉安装后螺钉头不会突出边框表面,不会影响窗扇的开合动作,也不会出现刮蹭衣物或管线的问题。拉手的安装位置设置在窗扇侧边距离底部三分之一的位置,符合普通人操作时的施力习惯,开合时不需要过度抬臂或弯腰。窗体的所有棱角位置都做了R1.5的圆角处理,安装和使用过程中不会出现尖锐棱角划伤人员的问题,符合工业设备的安全设计要求。
