教学用迷你多轴夹持机械臂结构设计

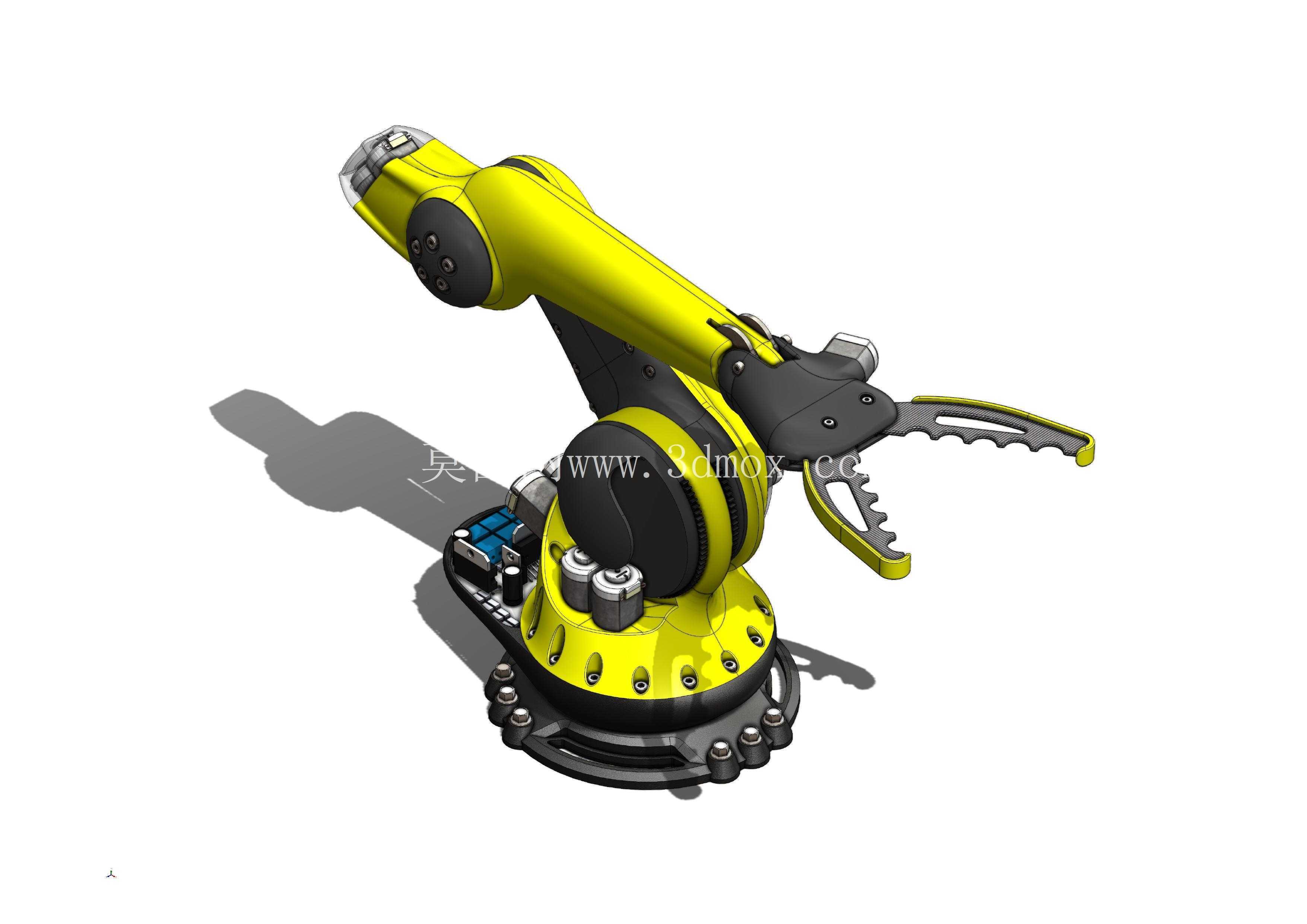

　　从结构设计逻辑来看，它完全复刻了工业六轴机械臂的运动链路，底座回转支承采用交叉滚柱结构的简化设计，既保证了0-340度回转范围内的运动精度，又通过3D打印可成型的结构减少了高精度金属零件的使用成本，大臂与小臂的关节处采用谐波减速器的等比例缩小结构原理，搭配同模数的金属齿轮组传递动力，关节处的密封结构做了开放式设计，方便教学过程中拆解观察内部传动路径，学员可以直观看到每一级齿轮的啮合状态、关节轴承的配合方式，不需要完全拆解整机就能理解工业机械臂的传动逻辑。这款小型多轴机械臂的定位非常明确，就是面向职业院校、科创培训机构的实操教学场景，区别于工业现场负载几十上百公斤的重型机械臂，它的整体尺寸控制在桌面级范畴，底座安装直径控制在180mm范围内，整机展开最大臂展不超过420mm，不需要专门的设备地基，直接固定在标准实训工作台面上即可使用，安装孔位按照通用T型槽工作台的槽距设计，不需要额外加工过渡连接板，降低实训场地的布置成本。

　　末端执行器采用了两指夹爪结构，夹指内侧做了锯齿形防滑纹路，开合行程控制在0-65mm，能够夹持实训场景中常见的方形、圆形工件，比如教学用铝块、塑料齿轮毛坯、模拟工件等，末端负载控制在500g以内，完全满足教学演示、简单搬运实训、轨迹编程练习的需求，不会因为负载过大导致关节齿轮过早磨损。设计过程中特意将所有的布线槽做了外露式处理，大臂、小臂的侧面都预留了标准的走线槽位，关节处的过线孔做了圆角过渡处理，避免实训过程中反复转动关节磨破线缆外皮，学员在进行二次开发的时候，也可以很方便地加装视觉传感器、力觉传感器等扩展模块，不需要在臂体上重新打孔加工。

　　从运动性能来看，每个关节都预留了标准舵机或者微型伺服电机的安装位，安装尺寸兼容市面上主流的教学用微型动力部件，学员可以根据自己的控制方案选择不同扭矩的动力元件，底座的固定方式同时支持螺栓紧固和磁吸固定两种形式，在进行简单演示的时候可以用磁吸底座快速固定在金属工作台面上，需要进行高精度重复定位实训的时候再用螺栓锁紧，兼顾了使用灵活性和安装刚性。臂体的外壳部分采用了分块式设计，每一段臂体的外壳都可以单独拆卸，不需要拆解整个关节就能更换内部的传动零件，维护成本非常低，适合教学场景下高频次的拆装练习，关节处的限位结构做了物理硬限位和软件限位的双重设计，物理限位块采用可拆卸结构，学员在学习限位设置的时候，可以先拆除硬限位测试软限位的保护逻辑，再装回硬限位做双重保护验证，完全贴合工业机械臂的安全设计逻辑。

　　夹爪的驱动部分采用了齿轮齿条同步结构，保证两个夹指的对中精度，开合过程中不会出现偏斜，夹持力可以通过调整驱动部件的输出扭矩进行调节，避免夹坏易碎的教学工件，臂体的重心做了后置优化，当大臂抬升到最大角度的时候，整机重心依然落在底座安装边界以内，不会出现倾覆的情况，不需要额外加装配重块，进一步压缩了整机的重量和体积。在实际教学应用中，这款机械臂可以覆盖机械原理讲解、三维建模练习、装配工艺实训、运动轨迹编程、传感器加装调试等多个教学环节，学员可以从单个零件的建模开始，到打印加工、装配调试、控制编程完整体验机械臂的全流程开发过程，和纯仿真软件的教学相比，实体模型能够让学员直观感受到零件公差配合、传动间隙、结构刚性等实际工程问题，避免只会软件操作不懂实际结构的问题。结构设计上所有的配合公差都按照3D打印工艺的特点做了优化，轴孔配合预留了0.2mm的间隙，不需要二次加工就能完成装配，齿轮的模数选择了1.5模，既保证了传动强度，又不会因为齿太小导致3D打印的时候出现缺齿、断齿的问题，关节处的轴承座采用了标准微型轴承的安装尺寸，用户可以根据自己的需求选择塑料轴承或者金属轴承，满足不同成本预算的教学场景需求。
