移动式1.5马力小型空气压缩机结构设计

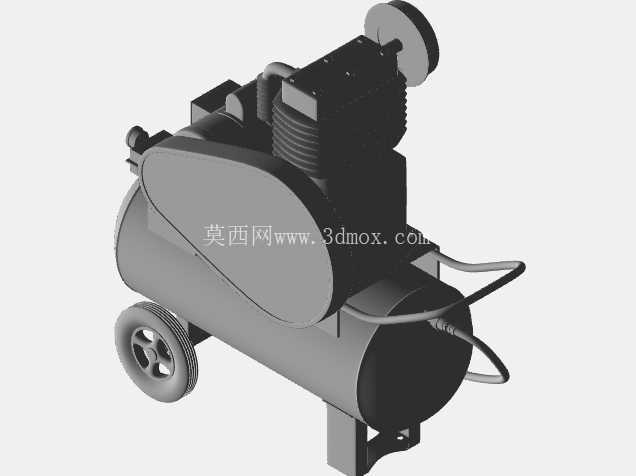

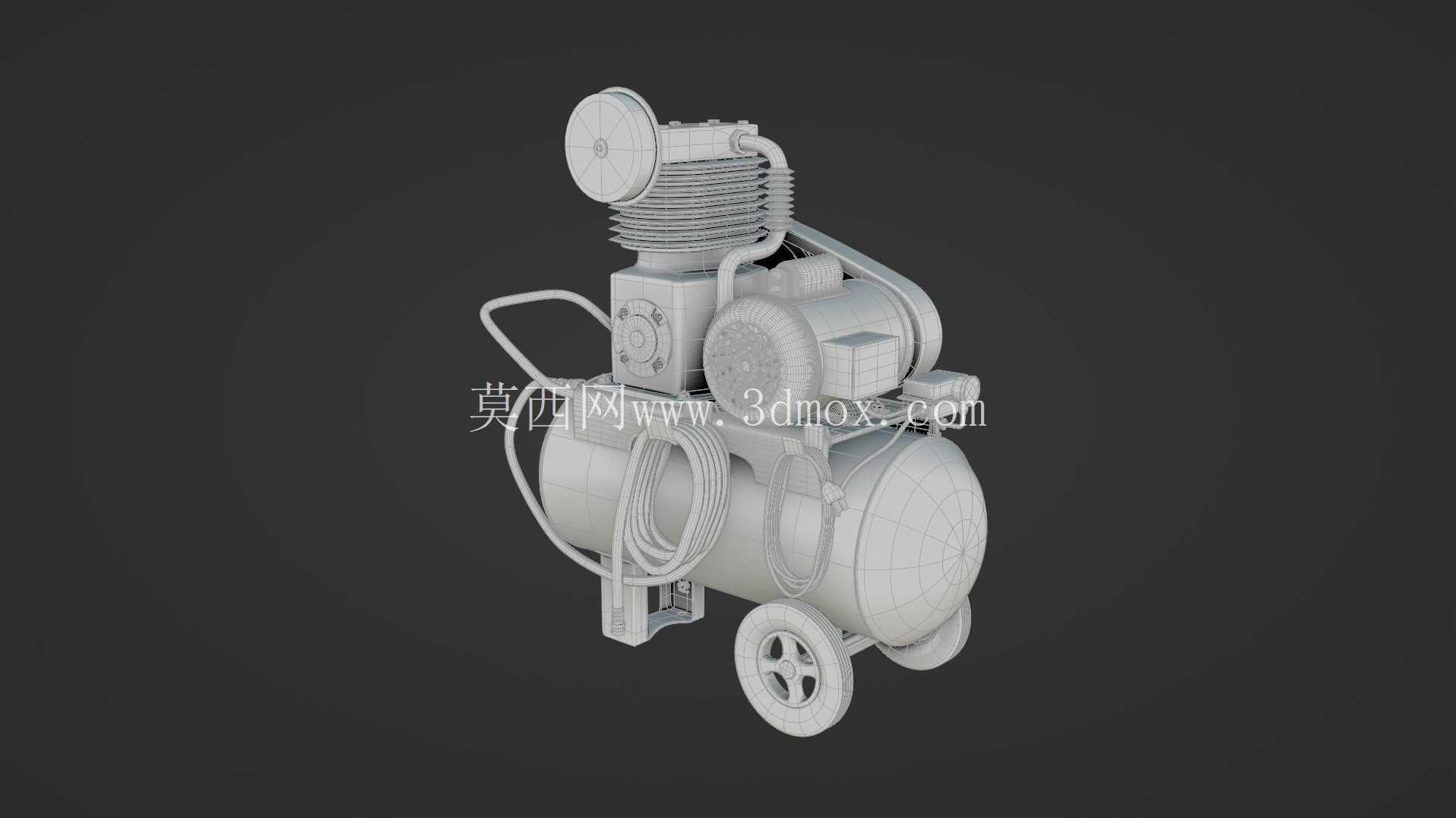

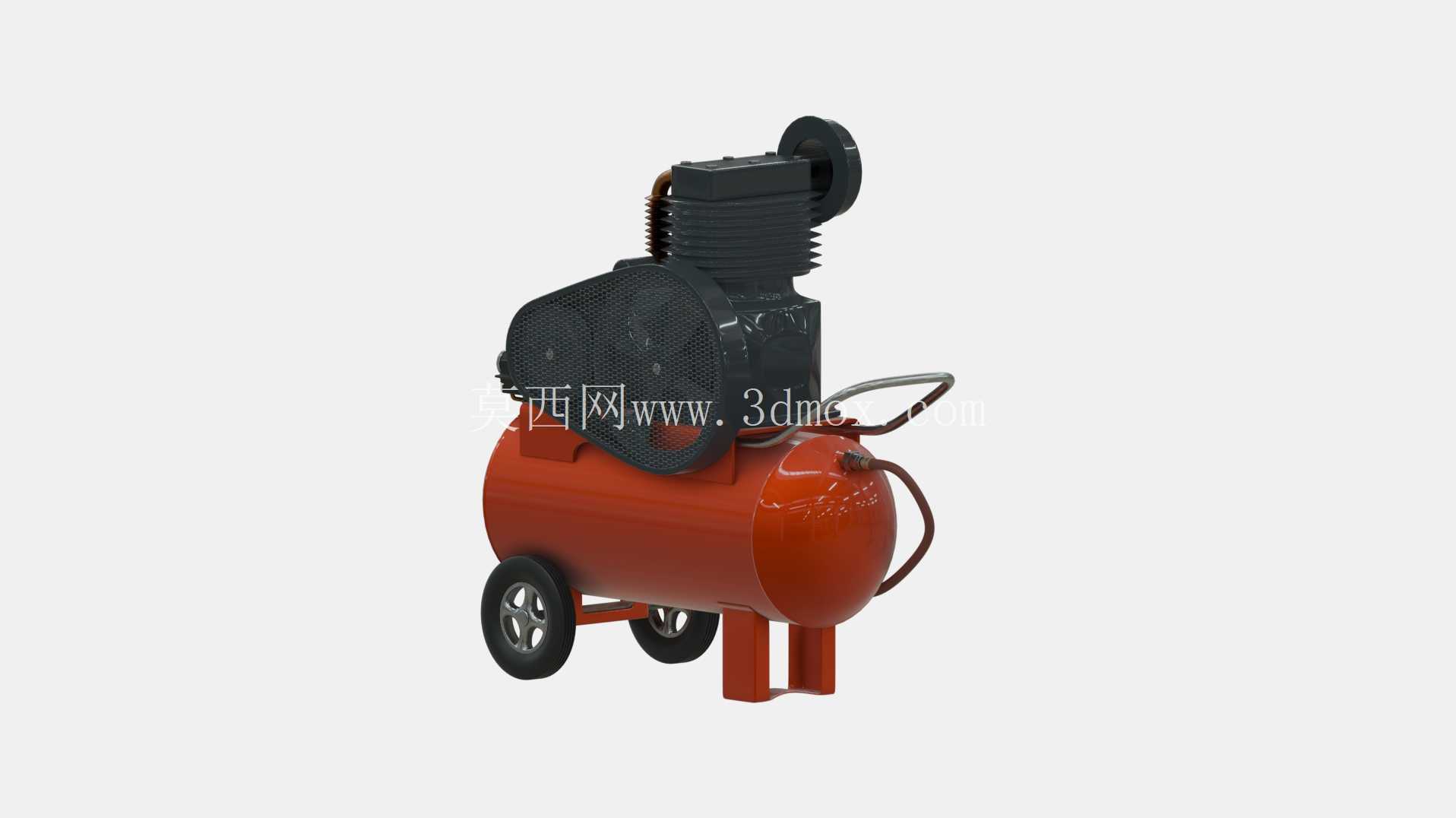

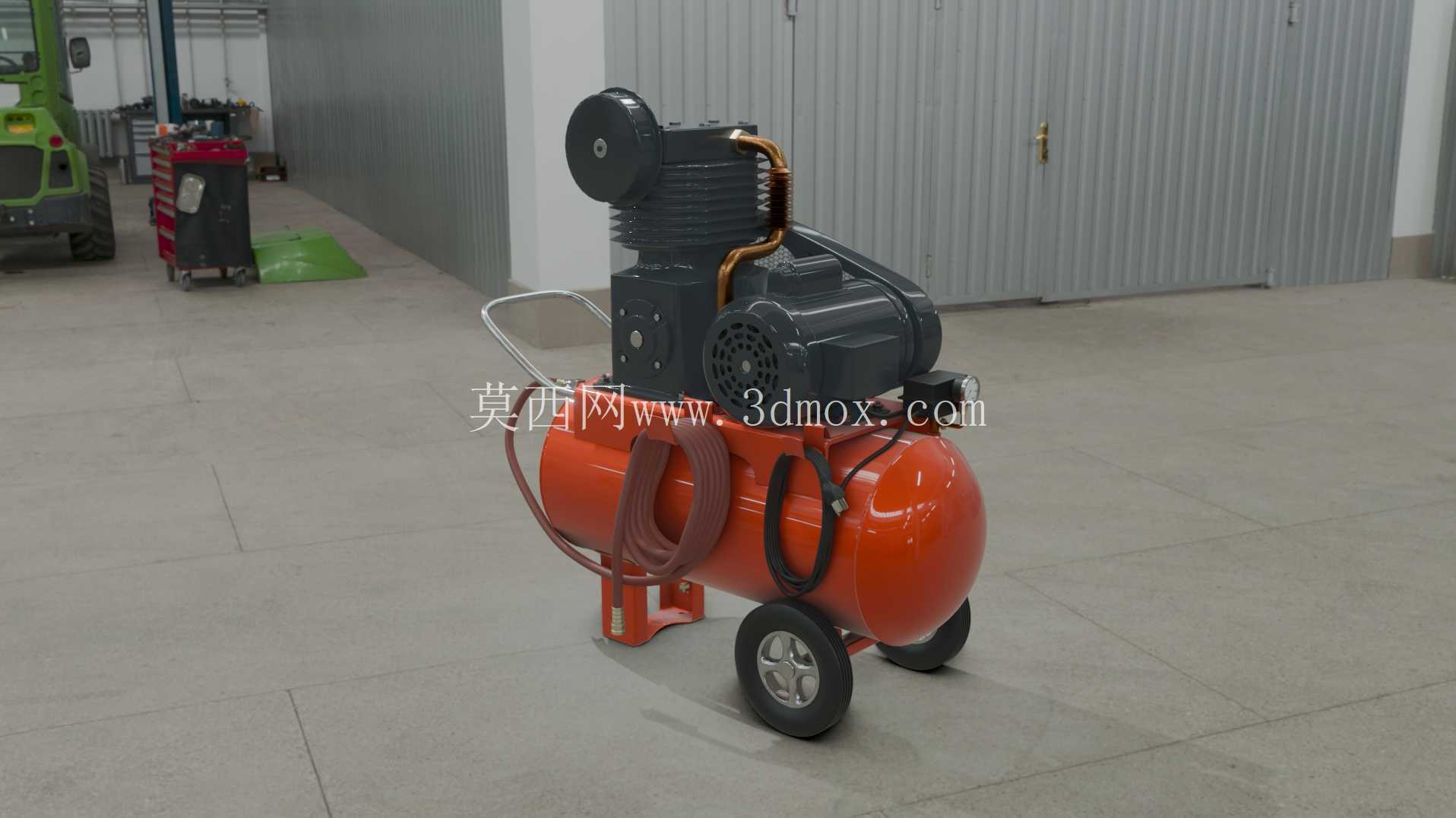

　　从结构设计逻辑来看，整机采用卧式储气罐作为承载基座，所有动力、压缩、操控组件全部集成在罐体上方，这种布局首先能最大化降低整机重心，在带轮移动过程中避免侧翻风险，同时罐体本身的圆柱形结构抗内压强度均匀，不需要额外做复杂的加强筋结构就能满足1.5马力压缩单元的额定储气压力要求，罐体底部的支撑脚与行走轮采用非对称布局，两个充气橡胶轮布置在罐体靠近动力端的一侧，另一侧采用固定式金属支撑脚，移动时只需抬起支撑脚一侧的扶手就能依靠滚轮完成转运，停放时支撑脚接触地面能避免整机意外滑动，适配车间水泥地面、装修现场的粗糙地砖甚至是户外不太平整的硬化路面停放需求。这款小型移动式压缩空气设备，核心面向小型加工门店、家装施工、户外维修等零散用气场景设计，区别于大型固定式空压站的集中供气逻辑，它的核心定位是灵活适配分散、小流量、非连续的气动工具供气需求，比如家装场景里的气动钉枪供气、汽修门店的轮胎充气与吹尘作业、小型五金加工的手持式气动打磨工具动力供给，甚至是户外广告安装时的小型气动喷枪作业，都能依托它的移动特性完成无固定气源场景下的作业支撑。压缩单元采用单缸活塞式结构，配套的驱动电机与压缩缸体采用皮带传动布局，这种设计相比直联结构能通过皮带轮的直径比调整压缩缸的工作转速，让活塞往复频次保持在更适合小型设备的耐久区间，同时皮带传动本身具备一定的过载缓冲能力，当瞬间用气负载波动或者缸体出现轻微卡滞时，皮带能通过小幅打滑避免电机堵转烧毁，后期维护时只需调整皮带张紧度或者更换皮带就能完成传动系统保养，不需要拆解核心的动力与压缩组件，对非专业运维人员十分友好。

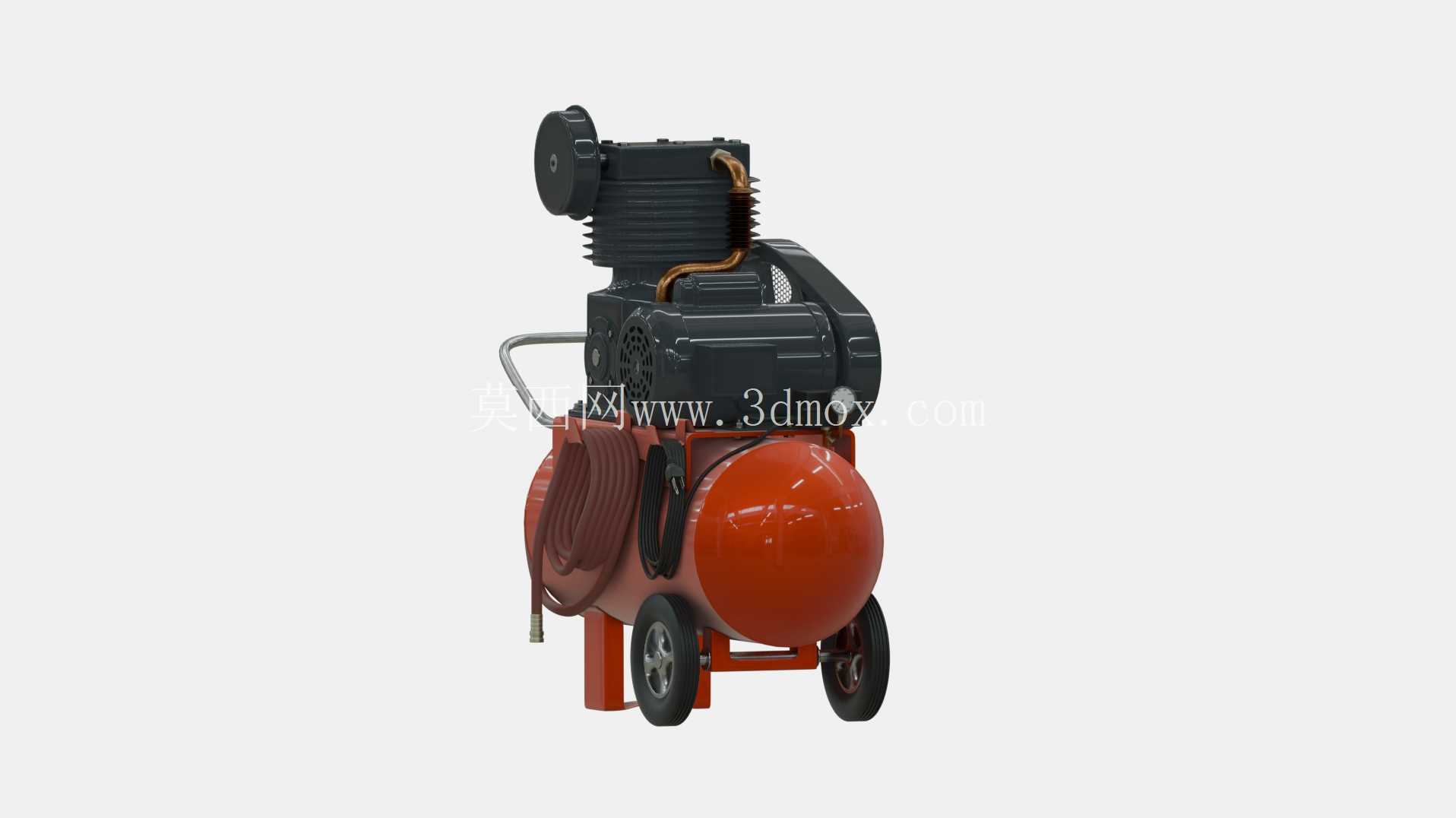

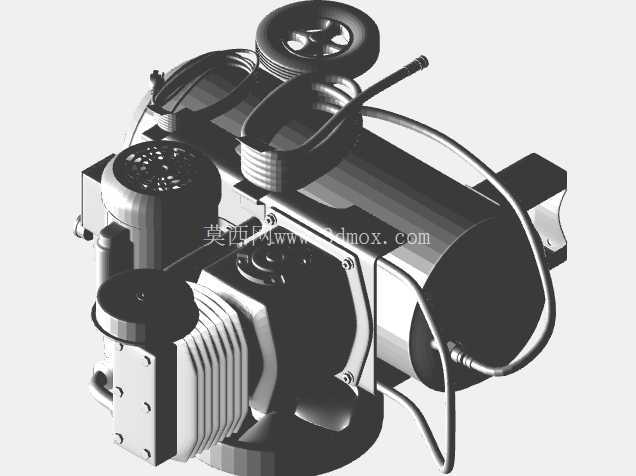

　　缸体外侧布置的散热鳍片与铜质导气管，是针对小型设备连续工作的热管理设计，压缩过程中产生的高温会通过缸体鳍片自然散出，高温压缩空气通过铜质导气管输送到罐体的过程中也会通过管壁完成初步冷却，减少进入罐体的空气含水量，降低后续用气端的冷凝水影响。罐体侧面预留的快插接口旁配套了压力调节旋钮与压力表，操作人员可以根据连接的气动工具额定工作压力调整输出气压，不需要额外加装外置调压阀，接口旁的收纳支架可以缠绕配套的输气软管，避免移动过程中软管拖地剐蹭破损。

　　从安装边界尺寸来看，整机长度控制在一米范围内，宽度不超过五十厘米，高度在八十厘米左右，即使是狭小的家装施工电梯、小型工具房的角落都能轻松放置，不需要预留大面积的安装空间，整机重量控制在普通成年男性可以独立短距离搬运的区间，配合扶手与滚轮，单人就能完成不同作业面之间的转场。设计过程中特意将电机与压缩缸的减震垫布置在与罐体连接的支架位置，能过滤掉活塞往复运动产生的高频震动，避免整机工作时出现明显的位移或者共振噪音，罐体底部的排污阀采用外露式设计，日常维护时不需要抬升整机就能伸手完成罐内冷凝水的排放，避免长期积水导致罐体内壁锈蚀影响使用寿命。

　　不同于工业级大型空压机的复杂控制逻辑，这款设备的压力控制采用机械式压力开关，当罐内压力达到额定上限时自动切断电机电源，压力降到下限时自动启动补压，结构简单可靠，在粉尘较多的装修、木工车间场景下也不容易出现电路故障，不需要复杂的PLC控制单元就能完成全自动的压力维持，降低了设备的故障点。整机的管线布置全部沿着罐体外侧的固定卡扣排布，没有外露的过长管线，移动过程中不会出现管线勾挂周边物件的问题，电机外侧的散热风罩同时兼顾皮带轮的防护作用，避免作业过程中衣物或者杂物卷入传动部件，满足小型作业设备的基础安全防护要求。
