风冷螺杆冷水机组工业制冷设备

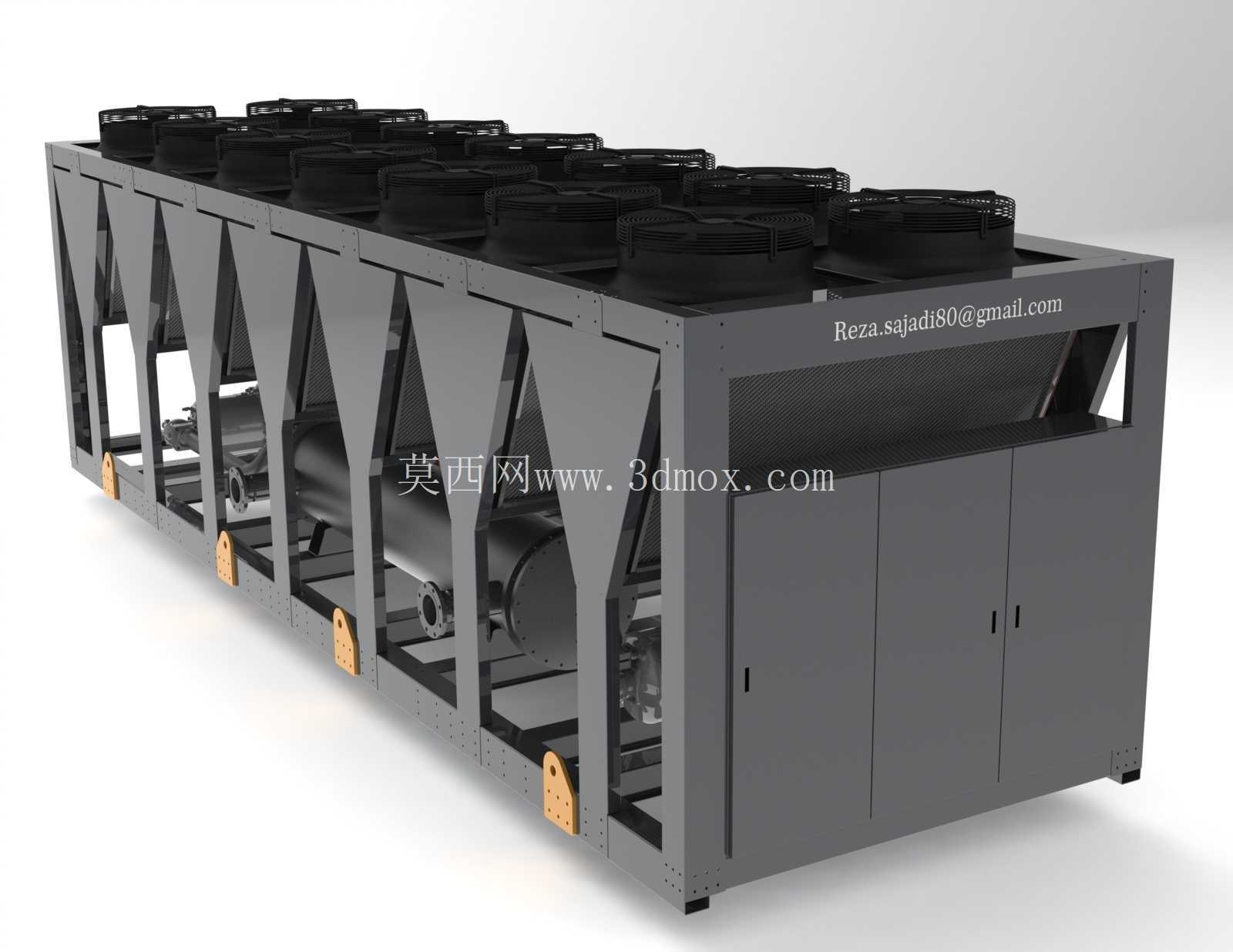

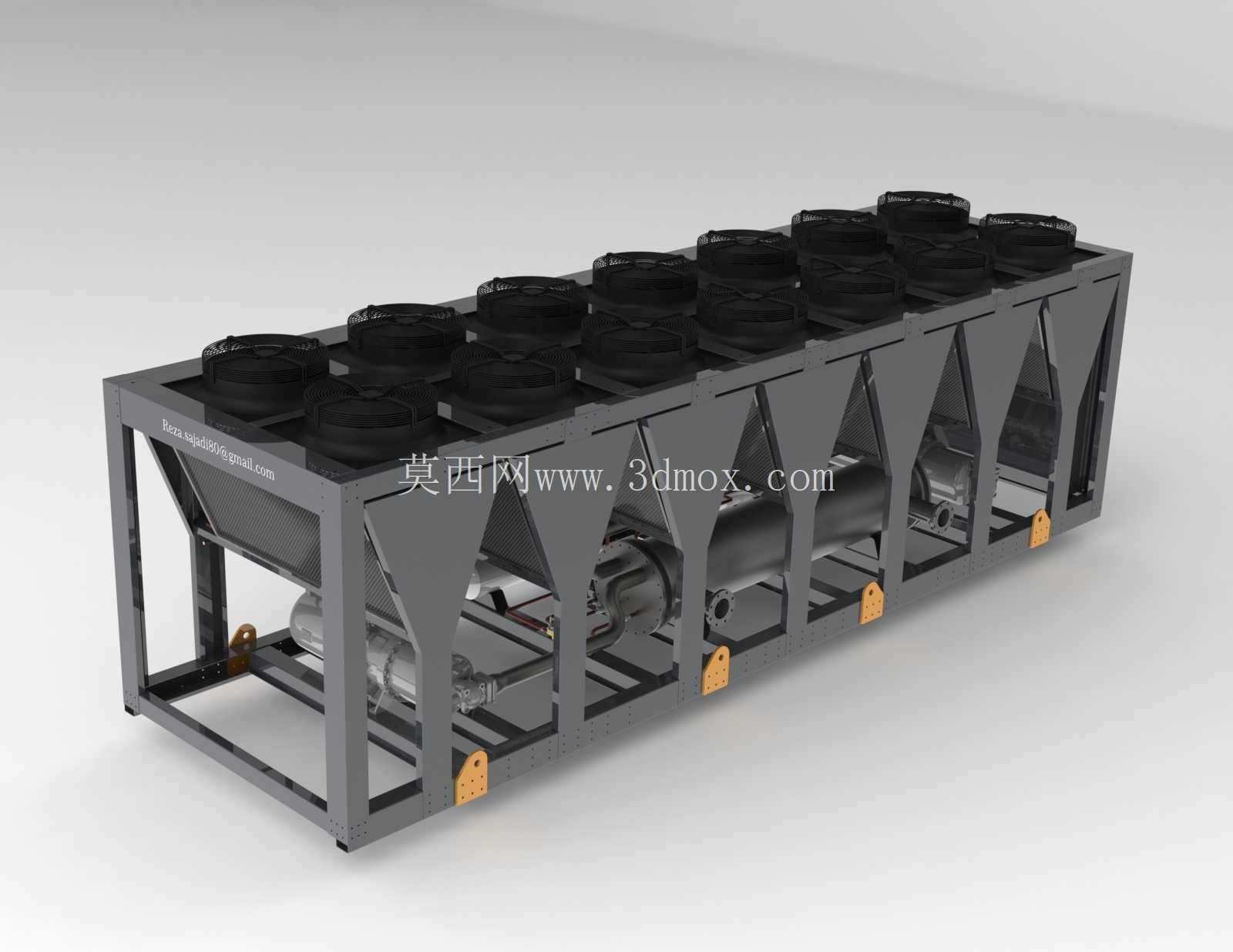

　　这套风冷螺杆式冷水机组三维结构方案，面向大型工业厂房、商业综合体、数据中心、工艺冷却车间等需要集中供给低温冷冻水的场景展开设计，整机采用长条形模块化框架布局，顶部沿长度方向成排布置多台轴流冷却风机，侧部设置导流风罩将室外空气均匀导向内置风冷冷凝换热管束，空气与高温高压制冷剂完成逆流换热后直接从顶部风机排出，无需配套冷却塔与外接冷却水管路，大幅降低现场水路施工复杂度，也避免了冷却水系统结垢、水质维护带来的长期运维成本，非常适合缺水地区、屋面安装场地开阔的项目选用。

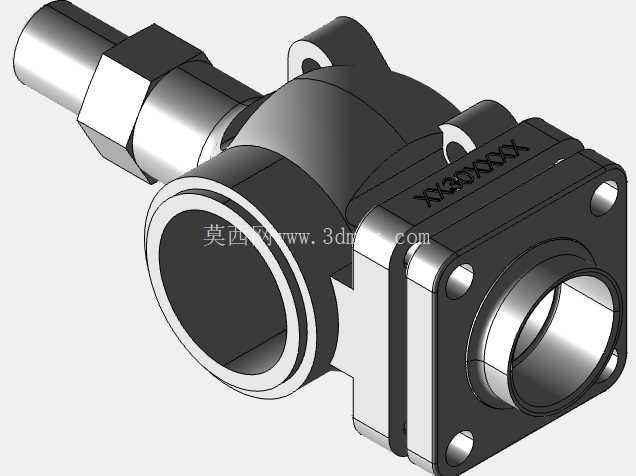

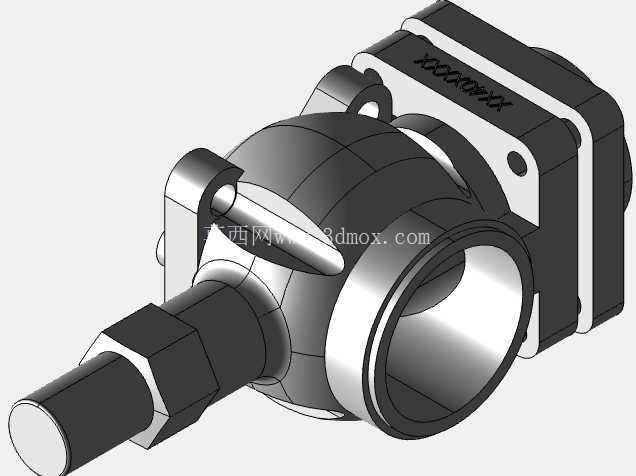

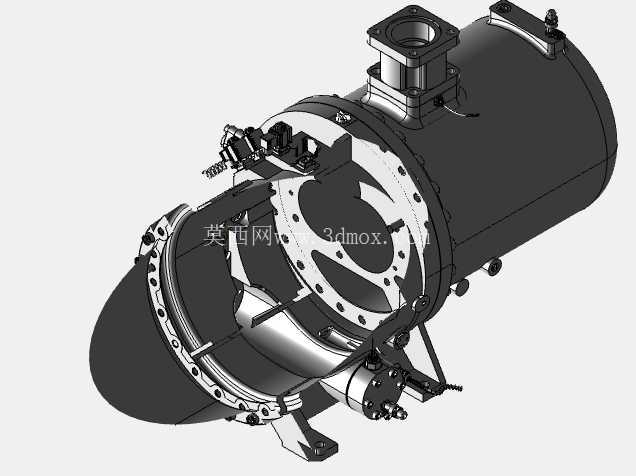

　　从结构分层来看，机组底部采用型钢焊接承重底座，底座上预留标准化吊装孔与减震器安装位，现场就位时可直接搭配弹簧减震器落位在屋面设备基础上，底座四周伸出的橙色固定支脚既作为运输过程中的限位支撑，也可在就位后通过地脚螺栓与基础锁紧，抵消螺杆压缩机运行时产生的低频振动。框架中段沿长度方向分区布置核心制冷部件：两台Hanbell汉钟螺杆制冷压缩机分列机组中段，压缩机进出口配套柔性避震管、油分离器、高低压保护阀组，压缩机侧旁并行布置多套管式蒸发器，制冷剂在蒸发器壳程内蒸发吸热，管程内循环的冷冻水被持续降温后通过外接水泵输送至末端空调箱、工艺冷却夹套或者精密设备冷却回路，蒸发器外部包覆厚层保温棉，杜绝夏季高湿环境下外壁结露滴水。

　　风侧流道的设计是这类大风冷机组的核心要点，顶部每台轴流风机下方对应独立的锥形导风罩，导风罩采用钣金折弯焊接成型，从冷凝盘管位置向上平滑收束至风机出风口，既避免风机进风侧出现涡流紊流、降低风噪，也能让穿过冷凝翅片的风速分布更均匀，消除换热死角。整机框架外侧预留检修门板与观察口，日常维护时操作人员可直接从侧面开启面板，接触到过滤器、干燥器、电子膨胀阀、制冷剂视液镜等易损部件，不需要拆解顶部风机组，大幅缩短停机检修时长。

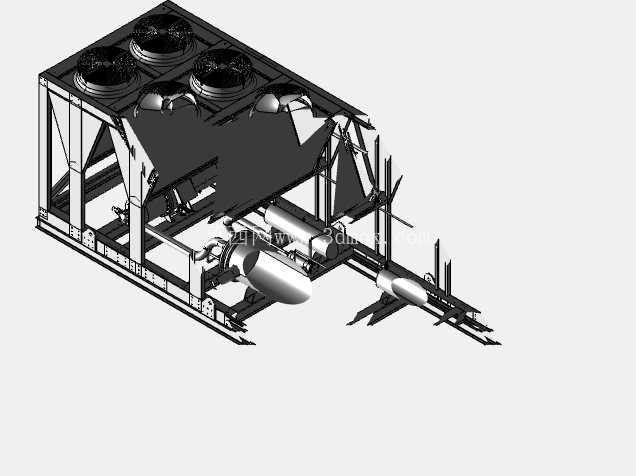

　　安装边界层面，这类280冷吨级风冷螺杆机组整体长度较大，屋面运输就位前需要提前核对吊装通道宽度、设备基础承载能力，机组四周需要预留不小于一米的检修操作空间，顶部风机出风方向不能有遮挡物，避免热风回流被重新吸入冷凝侧导致冷凝压力飙升、制冷效率衰减。机组运行适配40摄氏度高温室外环境，采用R22制冷剂搭配大排量轴流风机，在夏季极端高温工况下依然可以维持稳定的制冷输出，既可以作为空调系统的冷源为整栋建筑提供7度左右的冷冻水，也可以切换运行模式在过渡季为需要散热的工业生产线提供工艺冷水，在暖通制冷、工业冷却领域的适配性极强。整套三维结构完整还原了管路走向、部件装配层级与安装接口，结构工程师可以直接在此基础上调整框架尺寸、替换不同排量压缩机、增减冷凝风机数量，快速衍生出不同冷量段的风冷冷水机组系列方案。
