谷轮40RT涡旋制冷压缩机结构

　　该模型还原的是大型商用制冷系统中使用的立式涡旋压缩机，标称冷量40RT，适配R410A制冷剂，常见于多联机中央空调、模块式冷水机组、大型商用空调外机以及工业工艺冷却单元。在整套制冷回路里，它承担压缩低温低压气态制冷剂、提升气体压力与温度的核心任务，是冷量循环能够持续建立的动力源；设备选型时，它通常与冷凝器、膨胀阀、蒸发器及气液分离器配套布置，外机框架内还要预留检修空间、隔振位置和管路弯折半径。

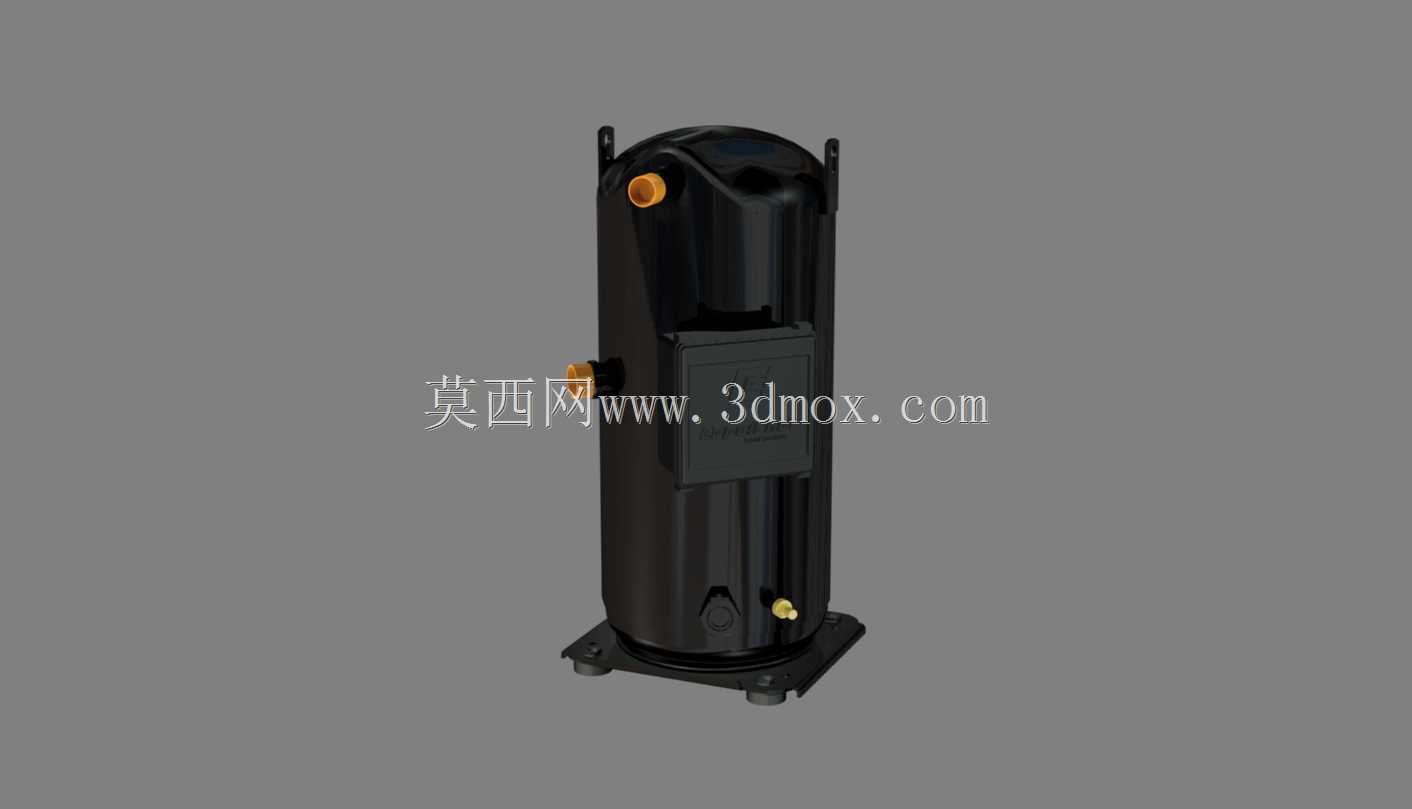

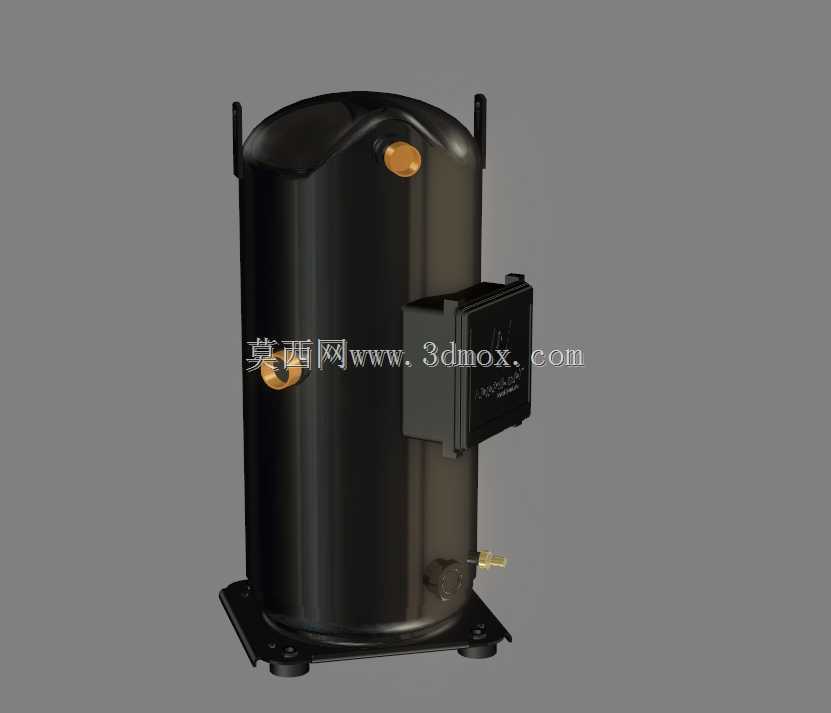

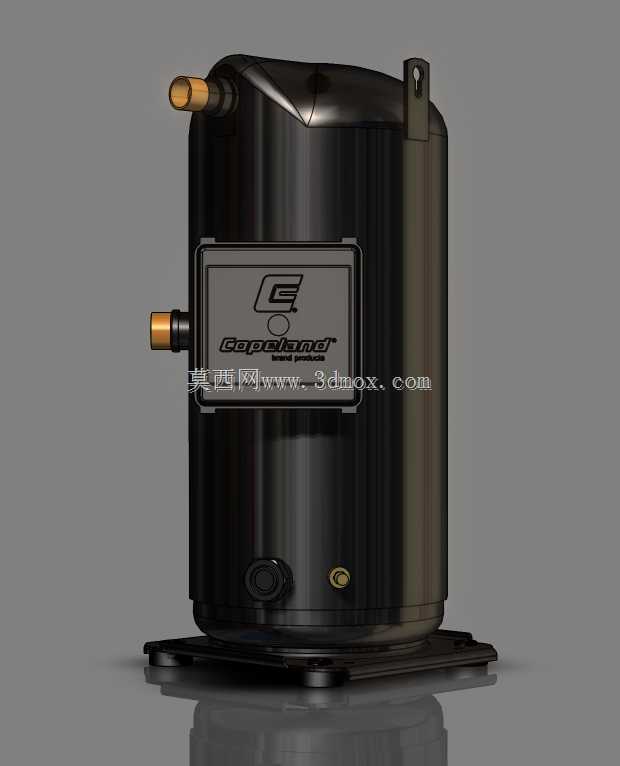

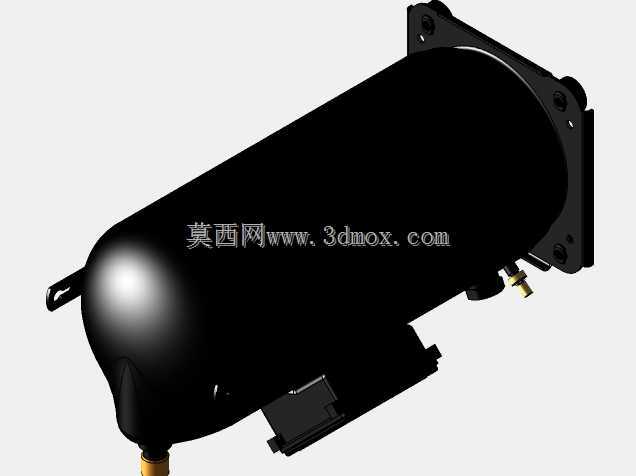

　　外形采用立式封闭筒体结构，主体为黑色圆柱形承压壳体，底部设置方形安装底板，底板上预留固定孔位，便于通过螺栓将整机锁定在机组底座或减振垫上。建模时需要重点控制底板孔距、筒体外径、整机高度以及顶部接线盒轮廓，这些边界直接决定机组框架开孔、支架跨度和外包装尺寸。筒体侧面布置吸气与排气接口，接口位置和朝向影响铜管走向、弯头数量和焊接操作空间；下部还保留检修与工艺接口细节，顶部设有吊装固定结构，方便整机在空调机组装配或现场更换时起吊。

　　从结构设计思路看，涡旋式压缩机相比传统活塞机型，运动部件更少、运行振动更低，适合对噪声和稳定性要求较高的商业建筑环境。封闭壳体内部集成涡旋盘、电机、油分离与润滑通道，外部则尽量简化为筒体、接口、接线盒和安装脚座，这种布局既保证承压壳体的完整性，也便于三维布置时进行干涉检查。进行机房或外机建模时，不能只把筒体当作简单圆柱：吸排气接口周围要留出扳手操作空间，接线盒侧需要保留电气接线和维护距离，底部与基础之间应考虑减振器高度，避免管路把压缩机振动直接传递到框架。

　　在管路设计阶段，压缩机接口高度决定了回油弯、避震管和截止阀的排布；若多台压缩机并联，还需依据各接口位置平衡吸气支管长度，保证回油均匀。模型对筒体圆角、底座支脚、侧置接头和顶部吊耳均有体现，可用于制冷机组总体装配、设备占位校核、维修通道验证以及投标方案展示。对于结构工程师而言，这类设备模型的价值不只在外观呈现，更在于把安装基准、接口方位、维护空间和吊装路径提前纳入三维环境，减少后期管路碰撞、底架返工和现场拆装困难。
