3296系列多向安装微调电位器结构

　　在PCB板级电路设计的实际工程场景里，这类多引脚直插式微调电位器是模拟信号校准、参数阈值微调环节的核心被动元件，常见于工业控制板卡、电源模块、信号调理电路、传感器前端调理单元中，用来完成电路增益调整、参考电压校准、零点偏移补偿这类需要小范围精细调整电阻值的工作，和普通面板安装的大尺寸电位器不同，这类元件是直接焊接在PCB基板上，完成出厂前的一次性校准后，多数场景下不会再被频繁调整，因此对安装稳定性、调节精度、引脚共面度都有明确的工程要求。

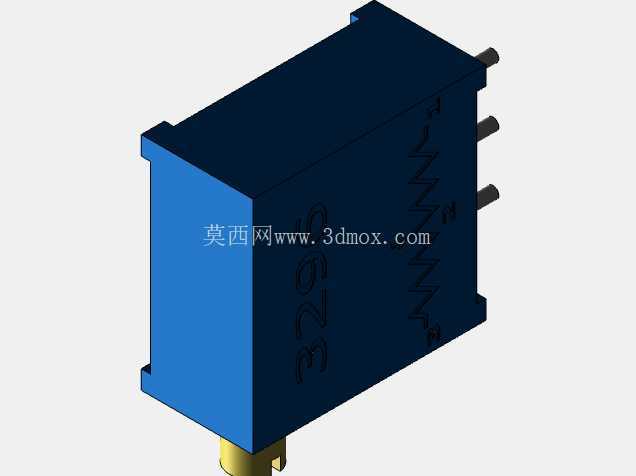

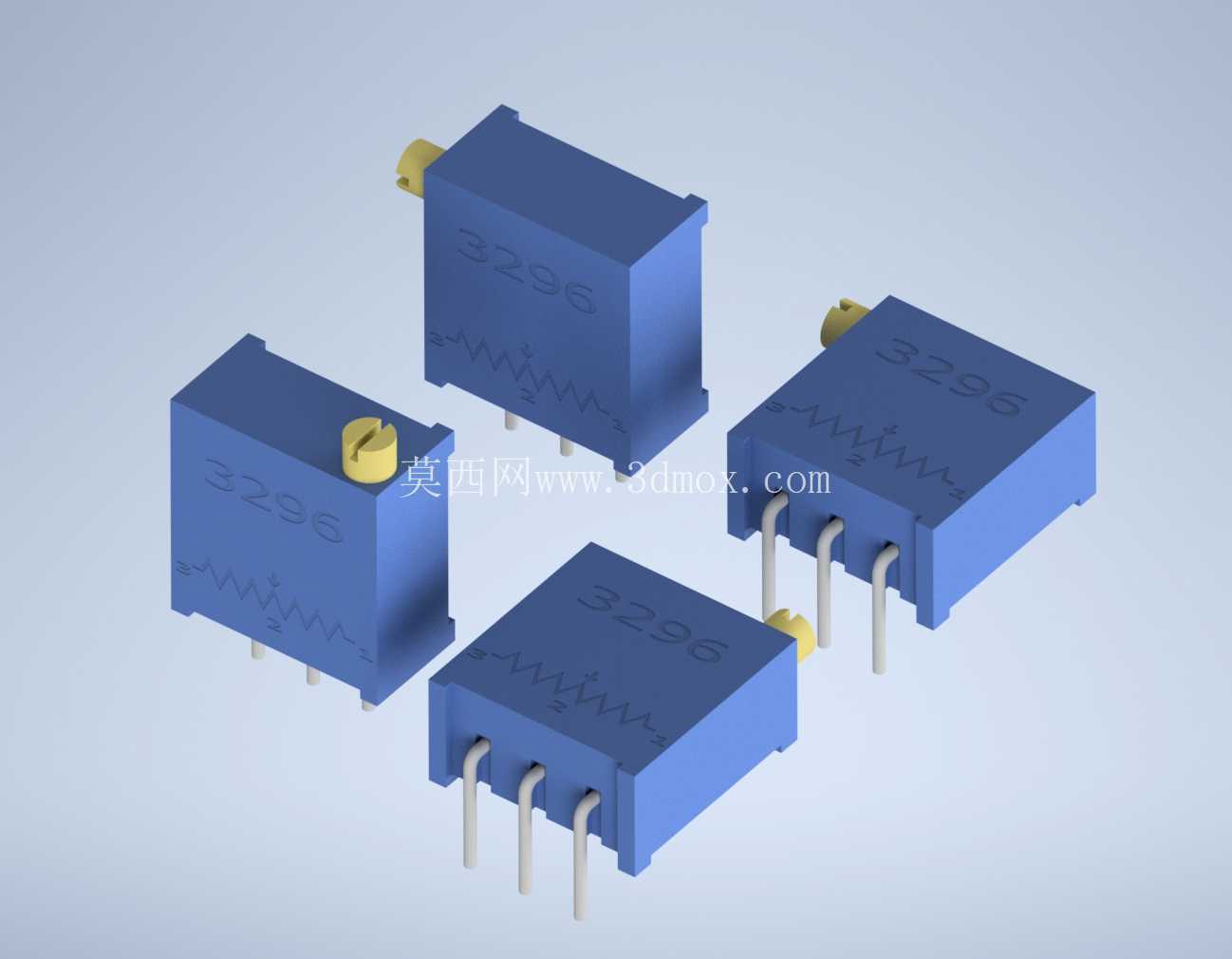

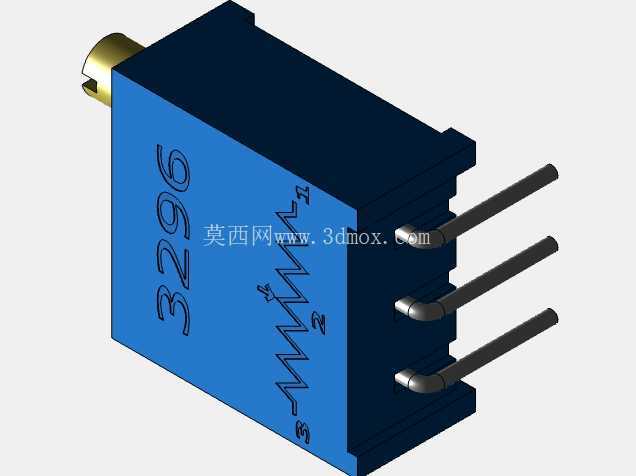

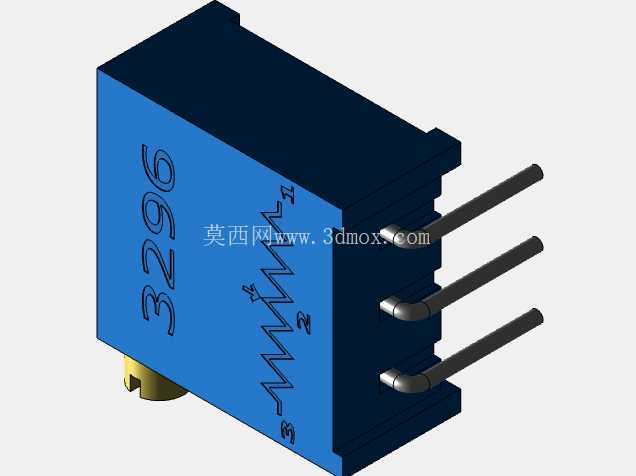

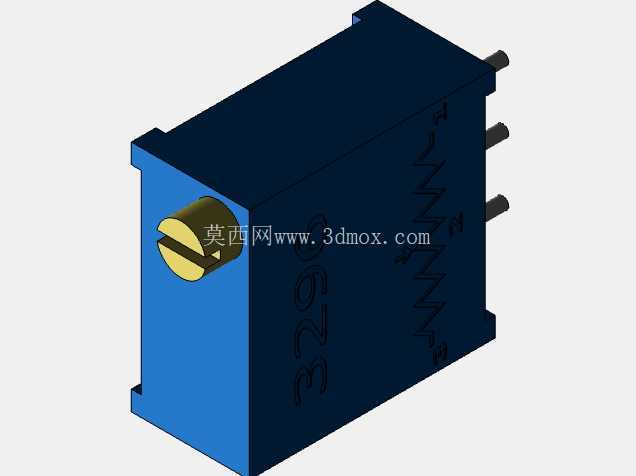

　　从结构设计的角度看，该系列元件覆盖垂直安装与水平安装两种形态，分别对应不同的PCB板空间布局场景：垂直安装版本的调节端位于元件顶部，适合板上垂直方向有操作空间、元件排布密度适中的区域，调节时螺丝刀从元件正上方伸入即可完成阻值调整；水平安装版本的调节端位于元件侧部，适合板上垂直空间受限、元件贴板高度有严格限制的紧凑布局场景，调节时螺丝刀从板件平行方向伸入操作，两种结构的引脚间距、焊盘尺寸保持一致，可在PCB设计阶段根据空间约束灵活选型替换，不需要重新调整焊盘封装尺寸，能有效减少板件改版的工作量。

　　元件本体采用阻燃工程塑料模压成型，外壳表面印有清晰的型号标识，生产组装环节可通过视觉识别快速完成元件方向校验，避免反向贴装导致的调节端朝向错误。内部的电阻体采用精密碳膜或者金属陶瓷材质，配合多圈调节结构，可实现数十圈的精细调整，调整分辨率远高于单圈电位器，能满足小信号电路里毫伏级的参数校准需求。调节端采用十字开槽的铜质嵌件，和螺丝刀的咬合力度适中，既不会因为咬合过松导致调节打滑，也不会因为咬合过紧在调节时造成本体开裂，嵌件和内部调节螺杆做了过盈配合，长期使用不会出现松脱移位。

　　引脚部分采用镀锡铜质直插引脚，引脚直径和伸出长度完全匹配标准波峰焊工艺要求，引脚的共面度控制在0.1mm以内，过炉焊接时不会出现虚焊、立碑、引脚偏移这类焊接缺陷。两种安装形态的元件本体长宽尺寸保持统一，仅调节端朝向和本体高度存在差异：垂直安装版本本体高度略高，调节操作行程更顺畅；水平安装版本本体贴板高度更低，可适配薄型设备的内部空间要求。设计封装时需要注意在调节端对应的位置预留不小于3mm的操作空间，避免周边过高元件挡住调节螺丝刀的操作路径，同时要注意元件和周边高压走线的安全间距，避免焊接后引脚和周边走线出现耐压不足的问题。

　　在实际建模过程中，需要准确还原引脚的位置度、调节端的开槽尺寸、本体的安装基准面，确保导出的STEP模型可以直接导入PCB设计软件完成3D布局校验，提前排查元件和结构件、周边元件的干涉问题。未做细节雕刻的简化版本模型可用于整机布局的快速堆叠评估，减少大装配体的模型加载压力，带完整细节的版本可用于产品渲染、装配工艺演示这类需要高还原度的场景。这类元件的建模重点不在于复杂曲面的构建，而在于安装尺寸、接口尺寸的精准度，因为在板级设计里，哪怕0.2mm的尺寸偏差，都可能导致实际生产时出现元件无法插装、调节端被结构件挡住的问题，因此建模时所有和安装、焊接、操作相关的尺寸都需要严格按照器件手册的公称尺寸来绘制，同时考虑生产公差带来的尺寸波动，在结构设计时预留足够的安全间隙。

　　从应用选型的角度看，这类多圈微调电位器的温度系数、调节线性度都优于普通的单圈可调电阻，适合在工业级温度范围的设备里使用，不会因为环境温度变化导致阻值漂移，影响已经校准好的电路参数。安装时需要注意，在完成参数校准后，可在调节旋钮位置点涂少量红胶固定，避免设备运输、使用过程中的振动导致旋钮移位，造成参数偏移。建模时还原的两种安装方向结构，也能帮助结构设计人员在项目初期就评估不同选型下的空间占用情况，不需要等到PCB打样后才发现空间干涉问题，有效缩短产品的研发迭代周期。
