NEMA17规格42型两相步进电机结构

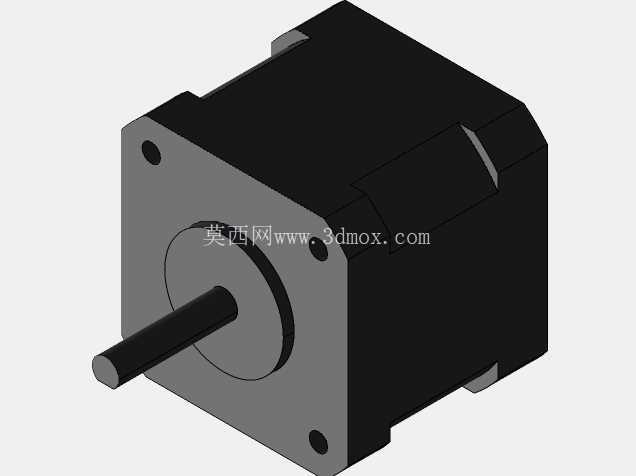

　　这款42规格步进电机是桌面级自动化设备、小型数控装置里最常用的执行元件之一，日常做小型设备选型时，这类NEMA17规格的电机几乎是小负载传动场景的首选，从桌面3D打印机的轴传动、小型点胶机的位移驱动，到桌面雕刻机的进给机构、小型传送带的动力输入，甚至是自动化测试治具的工位切换动作，都能看到它的应用。从结构设计来看，这款模型做了非常务实的简化处理，没有冗余的细节特征，完全保留了结构设计、装配干涉检查需要的核心边界：主体是方形的机壳，四个角预留了标准的安装沉孔，安装孔的孔位间距是NEMA17标准的31mm，这个尺寸是行业通用的安装基准，选型时只要安装座匹配这个孔距，不需要额外做转接件就能直接固定，能大幅缩短非标设备的设计周期。输出轴的位置在机壳端面中心，轴径是标准的5mm，轴上做了扁位结构，装配同步轮、联轴器的时候不需要额外做防松加工，靠紧定螺丝顶在扁位上就能传递额定扭矩，不会出现长时间正反转后轴和连接件打滑的问题。机壳侧面预留了接线座的安装位置，出线方向垂直于电机本体，做设备布线的时候可以顺着安装板的侧面走线，不会和输出轴端的传动部件产生空间干涉，这一点在紧凑结构的设备里非常重要，很多新手建模时容易忽略接线座的空间占用，最后装配时才发现线材被传动件剐蹭，需要反复调整结构。

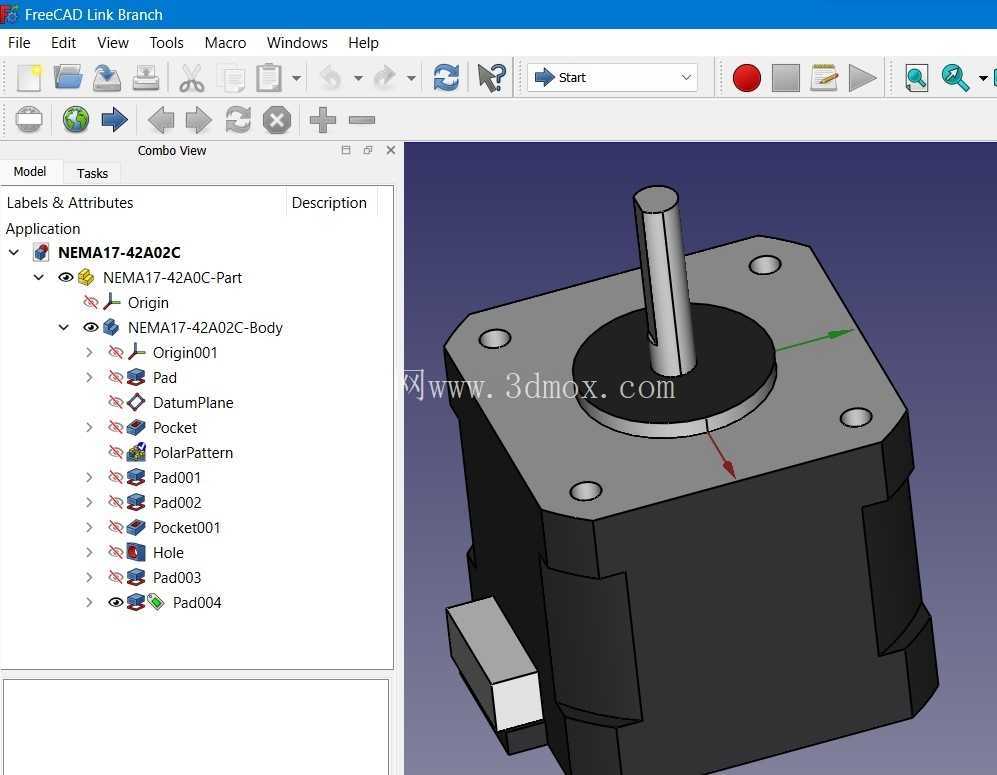

　　从建模思路来看，这个模型完全是面向装配场景搭建的，所有特征都围绕实际装配的边界需求设置：机壳的四个安装沉孔深度刚好匹配M3螺丝的安装长度，不会出现螺丝拧到底还压不紧安装面的问题，也不会因为沉孔过深导致机壳内部的定子结构被螺丝顶到；输出轴的伸出长度是标准的24mm，搭配常规的20mm长度联轴器时，轴插入联轴器的深度刚好在合理区间，不会出现轴顶到联轴器内部、或者插入深度不足导致传动刚性不足的问题；后端的端盖结构做了简化，但保留了端盖的外凸边界，做设备尾部空间预留时，可以直接参考这个边界预留安全间隙，不需要额外再查样本核对尺寸。

　　实际做设备设计时，这类简化的标准件模型比带全细节的模型实用性更强，因为全细节模型会包含定子绕组、内部轴承、螺丝等大量非必要特征，导入装配体后会占用大量的软件运算资源，拖动、旋转装配体时会出现卡顿，而这种保留核心安装边界的模型，既能满足干涉检查、装配定位的需求，又不会给软件带来额外的运行负担，非常适合大型装配体的布局设计阶段使用。从功能特性来说，这类42步进电机的保持扭矩通常在0.4N·m左右，适合驱动10kg以内的直线运动负载，或者转速不超过300rpm的旋转负载，选型时只要核算负载的转动惯量不超过电机转子惯量的10倍，就可以保证运行时不会出现失步、抖动的问题。

　　安装时需要注意，电机的安装面要保证平面度在0.1mm以内，如果安装面不平整，拧紧安装螺丝后会导致机壳变形，内部的定子和转子出现偏心，运行时会产生异响、扭矩下降的问题，严重时甚至会出现转子卡滞无法转动的情况。另外输出轴和负载连接时，要保证轴和负载的同轴度在0.05mm以内，如果同轴度偏差过大，会给电机的输出轴承带来额外的径向力，长时间运行会导致轴承磨损加快，缩短电机的使用寿命。做布线设计时，接线座的出线要预留至少10mm的弯曲半径，不要把线材折成死弯，避免内部的线芯断裂，同时线材要远离输出轴的传动部件，最好用走线槽或者扎带固定在静止的安装结构上，避免设备运行时线材被卷入传动机构。
