穿越机BT2.0与A30电源连接器结构设计

　　在微型穿越机的动力链路搭建中，电源接插件的接触可靠性、插拔阻力、重量控制直接决定了整机飞行表现与维护效率，这套适配BetaFPV BT2.0与GNB A30规格的公母连接器，正是针对1S级别微型whoop类穿越机的动力连接需求完成的结构设计。从实际装机场景来看，这类连接器主要承担飞控、电调集成板与高压锂聚合物电池之间的电流传输作用，由于微型穿越机整机起飞重量普遍在30g以内，接插件的每一处结构冗余都会直接影响整机推重比，因此设计过程中首先对绝缘基座的壁厚做了极限优化，公头插针基座的外壁最薄处控制在0.4mm，既保证注塑成型时的材料填充流动性，也避免插拔受力时出现基座开裂的问题。

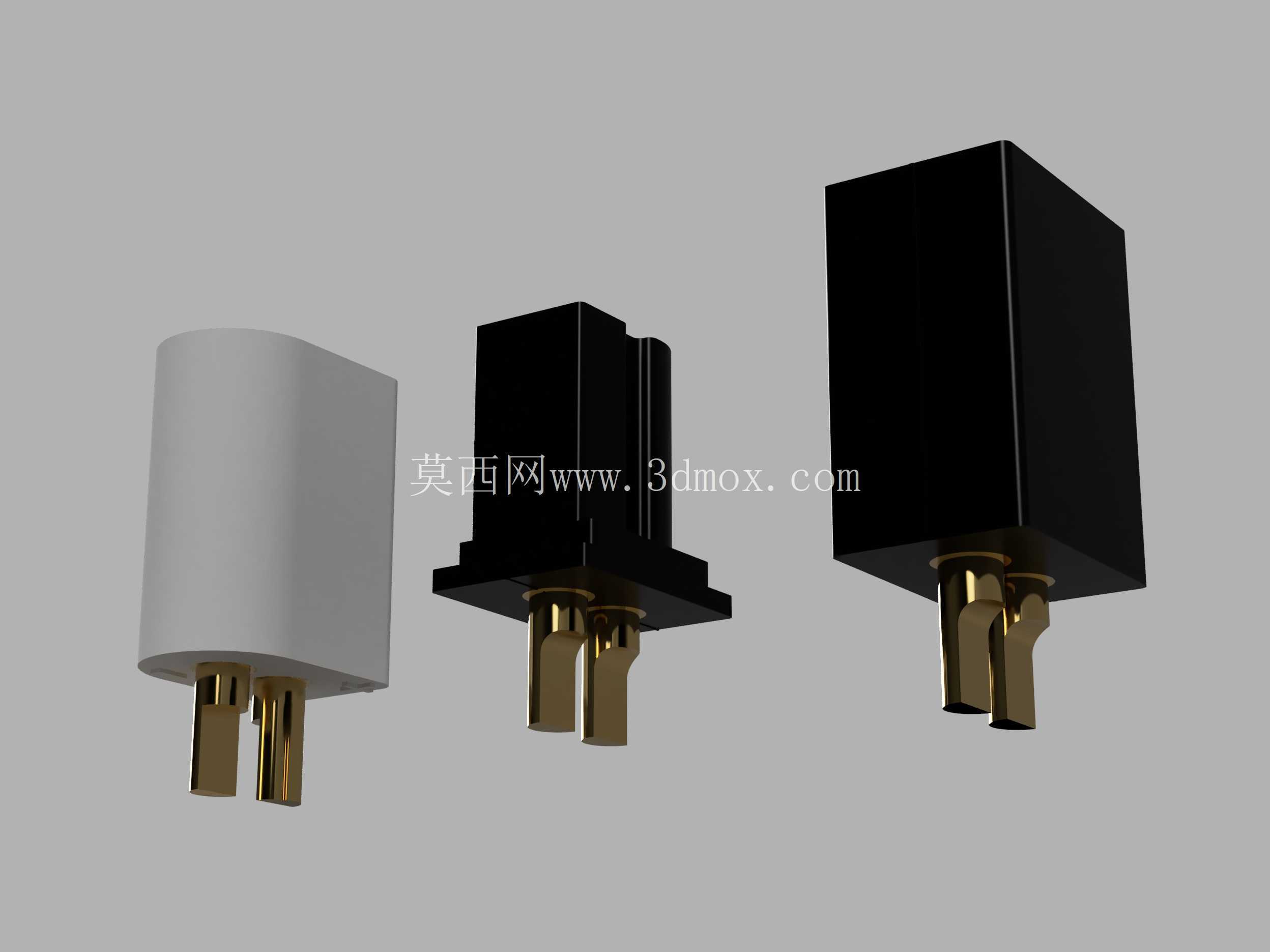

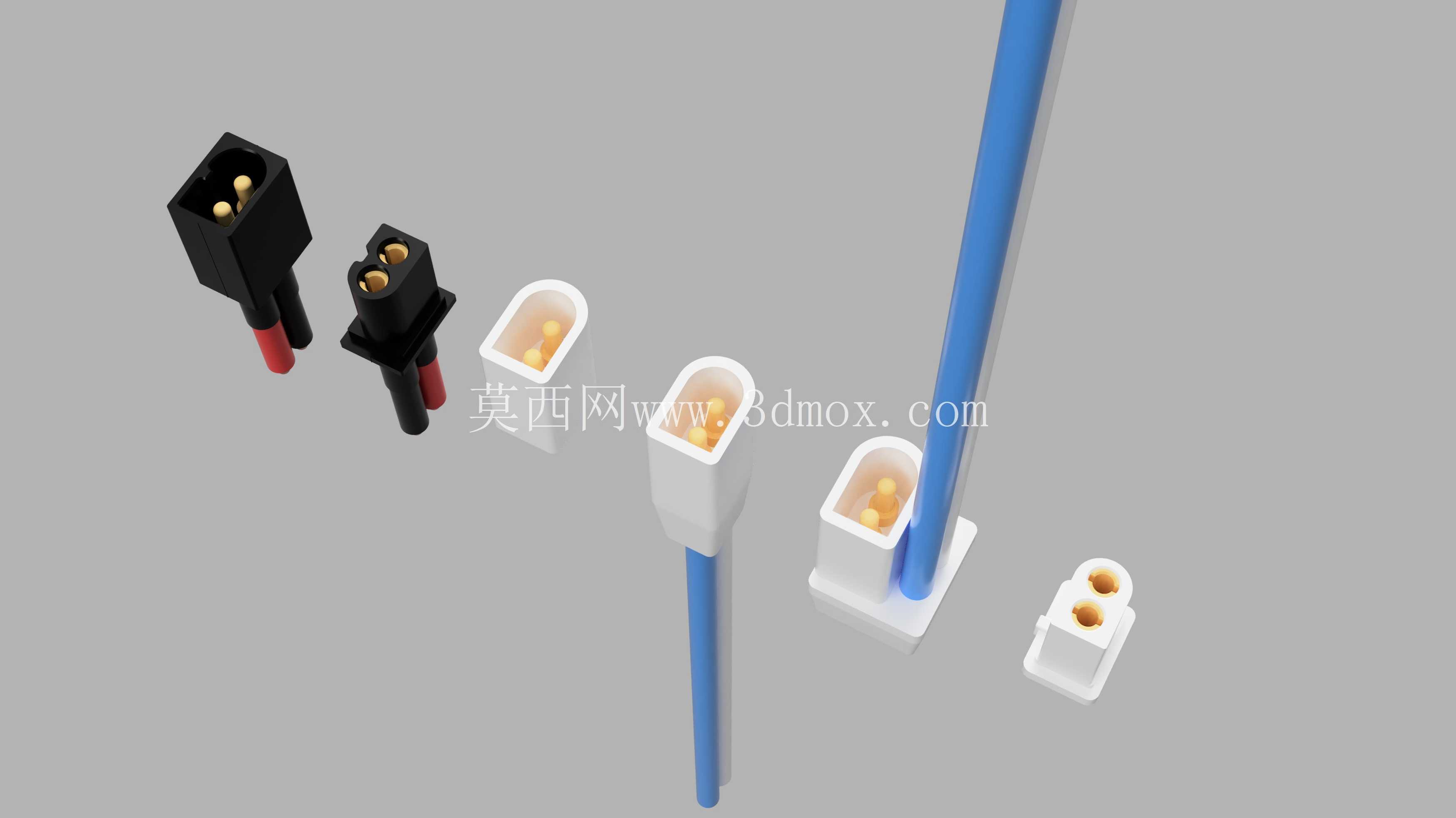

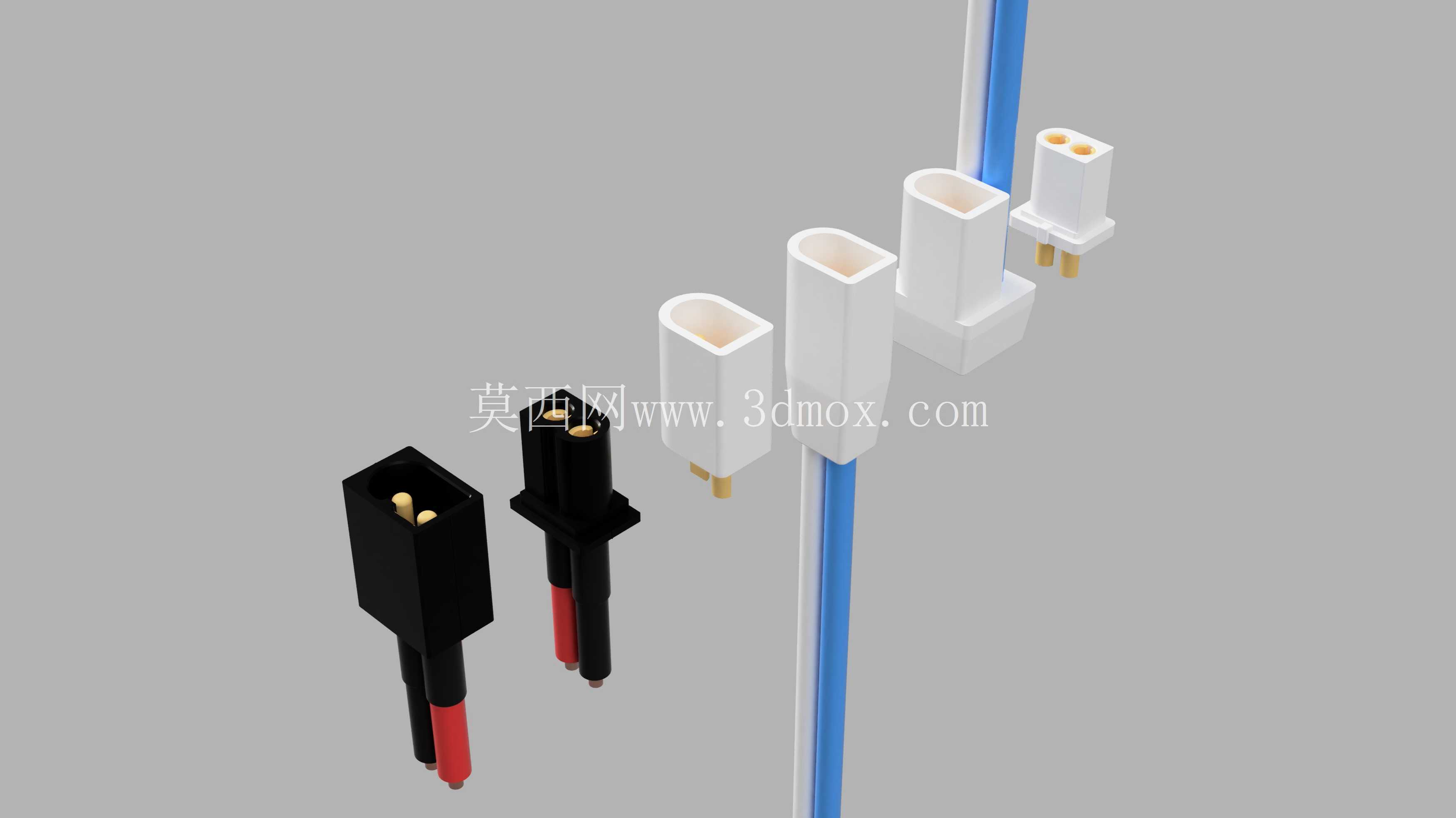

　　从功能特性上看，这套连接器区分公母端结构，母端采用带内凹接触腔的镀金插针设计，插针根部设置倒刺结构与白色绝缘基座过盈压合，装配后插针不会在多次插拔后出现轴向窜动，接触腔内的弹性接触片采用0.15mm厚的铍铜带冲压成型，表面做镀金处理降低接触电阻，在持续通过8A峰值电流时不会出现明显压降，适配1S 300mAh至650mAh高压锂聚合物电池的放电需求。公端的插针采用实心铜柱加工，端部做15度倒角导向，插拔时可以顺利滑入母端接触腔，不会出现插针顶偏导致的接触片变形问题，公端基座外侧设置了0.3mm高的定位凸台，与电池端、飞控端的安装卡槽配合后，可以避免焊接后连接器出现周向转动，防止引线焊点受拉扯断裂。

　　设计过程中针对实际使用中的常见痛点做了对应优化，比如传统微型连接器插拔时容易出现正负极插反的问题，这套连接器的公母端基座采用非对称外形设计，两个插针的中心距设置为2.0mm，其中一侧基座边缘做了切边处理，反插时基座无法对位，从结构上杜绝了反插烧穿飞控的风险。针对户外飞行时容易沾附灰尘、草屑的问题，母端接触腔的入口处设置了0.2mm高的防尘唇边，未插合状态下可以阻挡大部分细小杂物进入接触腔，避免接触不良导致的飞行中动力中断。绝缘基座选用耐高温的PA66加纤材料注塑成型，可以承受焊接时350摄氏度的烙铁温度，不会出现基座融化变形的问题，同时材料本身具备一定的自润滑特性，经过上百次插拔后磨损量极小，接触压力不会出现明显衰减。

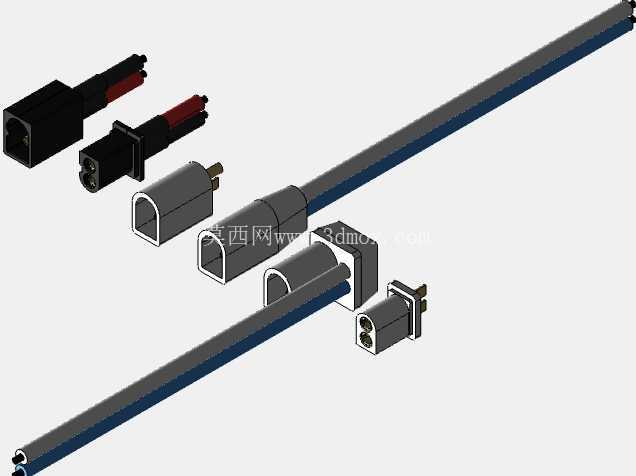

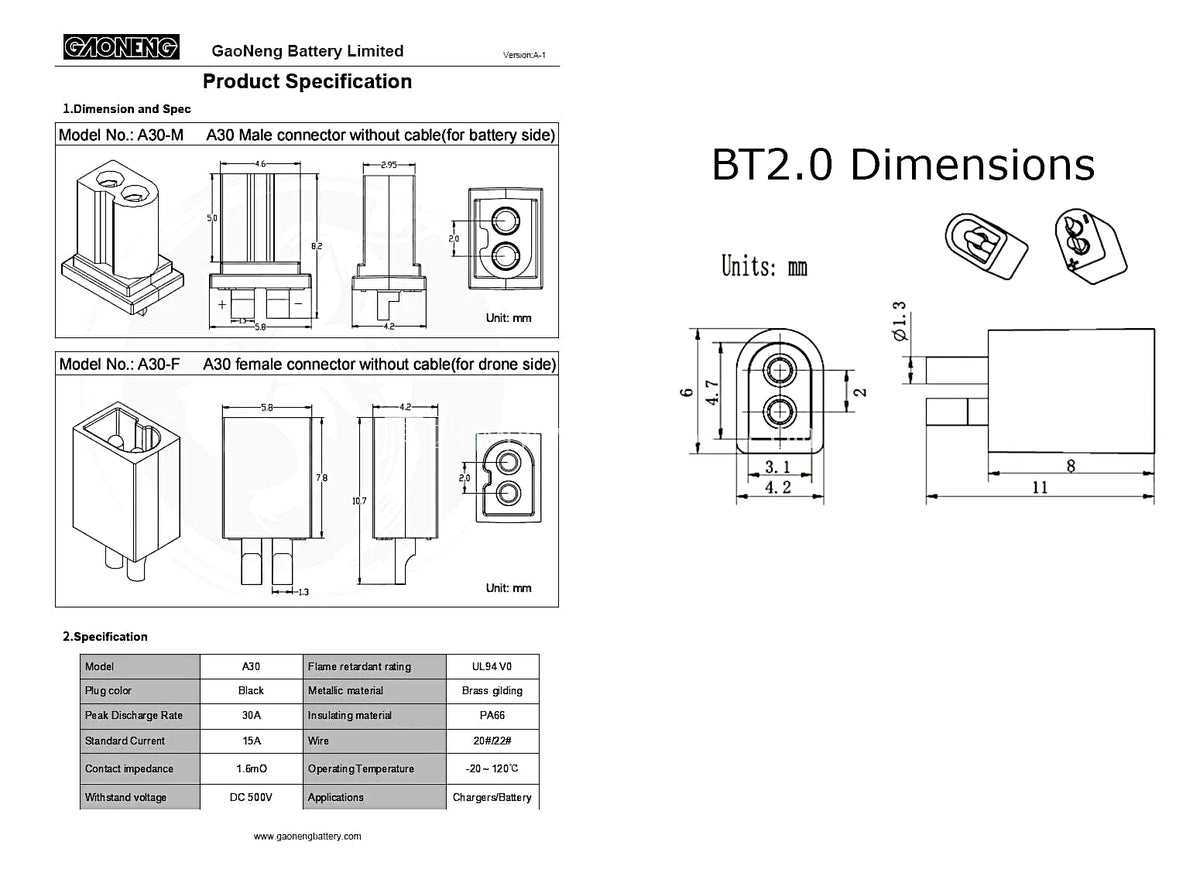

　　从安装边界尺寸来看，整套连接器焊线后的总长度控制在8mm以内，母端基座的外形尺寸为3.2mm×2.5mm×5mm，公端焊线后突出安装面的高度仅为4.2mm，对于安装空间极度紧凑的1S whoop机型来说，不会出现连接器与机架、螺旋桨发生干涉的问题。插针的焊接端设置了0.8mm深的焊线杯，可以容纳26AWG的硅胶线线芯，焊接时焊锡可以充分包裹线芯，不会出现虚焊、脱焊的问题，焊线杯外侧设置了挡锡台阶，避免焊接时焊锡顺着插针流到接触腔内导致插拔卡滞。针对不同用户的布线需求，公母端均设计了直出线结构，引线可以顺着电池出线方向、飞控供电线方向自然弯折，不需要额外做走线避让，减少了布线占用的空间。

　　在实际装机测试中，这套连接器的插拔力控制在3N左右，既不会因为插拔力过小导致飞行中受震动松脱，也不会因为插拔力过大导致拆卸电池时扯动飞控布线。接触电阻稳定在2mΩ以内，满油门飞行时连接器的温升不超过5摄氏度，不会出现因为接插件发热导致的电池提前降压、飞行时间缩短的问题。针对炸机时可能出现的连接器受冲击问题，基座与插针的结合处做了R0.5mm的圆角过渡，应力不会集中在压合位置，即使受到侧面冲击，插针也不会轻易从基座中脱出，提升了整机的炸机容错率。对于结构设计从业者来说，这类微型接插件的设计核心是在极小的空间内平衡接触可靠性、结构强度与重量控制，每一处尺寸公差都需要结合注塑工艺、冲压工艺的实际能力做调整，比如插针与基座的压合过盈量控制在0.05mm，既保证足够的结合力，也不会压裂绝缘基座，接触片的弹性变形量控制在0.3mm，保证足够接触压力的同时不会因为变形量过大出现塑性形变。
