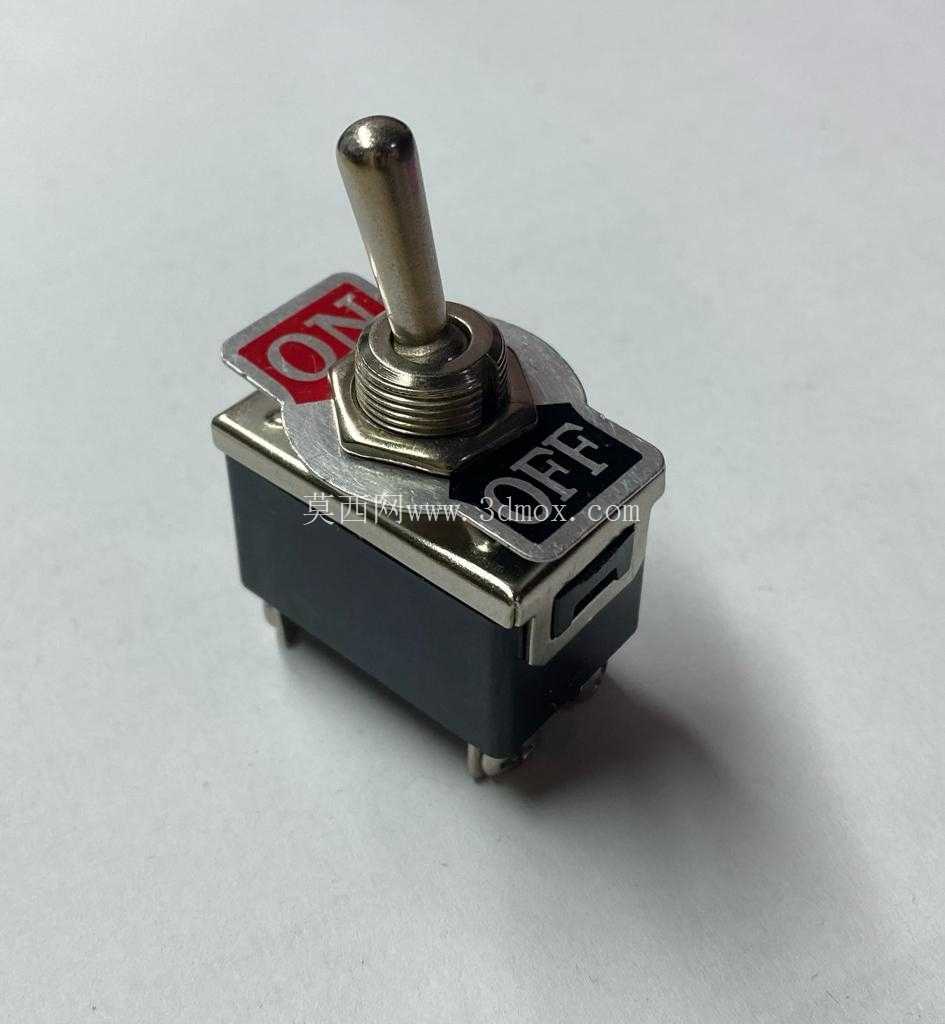

12mm双控拨动摇杆式电气开关结构

　　在低压电控回路的设计选型中，这类12mm安装孔径的双拨动开关是小功率控制回路里极为常见的操作元件，常被集成在小型设备操作面板、手持控制盒、测试治具台架的钣金面板上，用来实现两路独立回路的通断切换，或是单回路的多档位状态切换，相比单路拨杆开关，它能在同一个安装位上完成两路信号的控制，大幅缩减面板开孔数量，优化操作区的布局紧凑度。

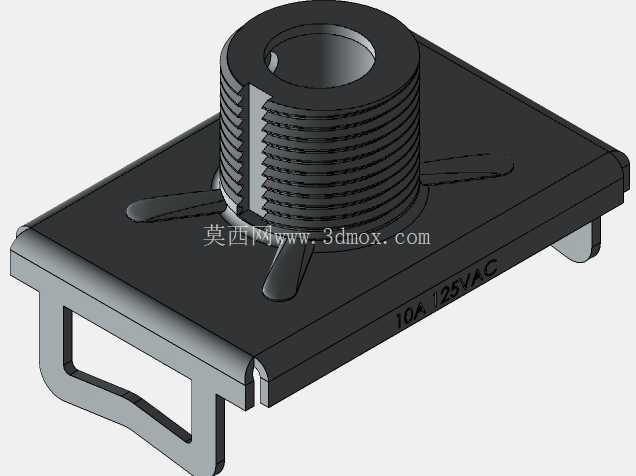

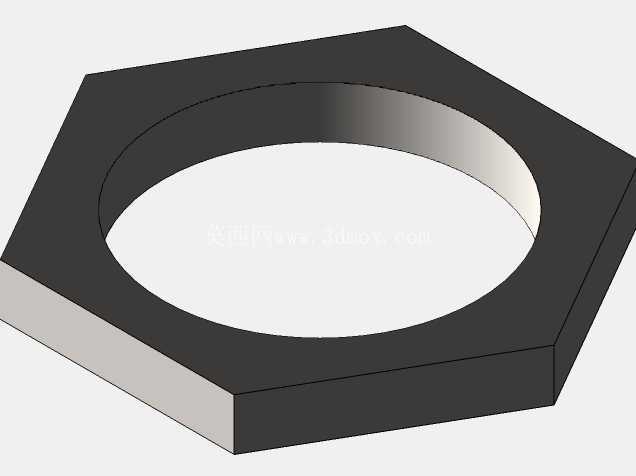

　　从实际安装适配性来看，这类开关的安装螺纹段专门做了适配不同钣金厚度的调节余量，配套的六角锁紧螺母可以在0.8mm到3mm厚度的冷轧钢板、铝合金面板、绝缘塑胶面板上完成紧固，安装时只需要在面板上开出直径12mm的标准圆孔，将开关本体从面板背面穿入，正面套上防水防尘的密封垫片后拧紧螺母即可完成固定，不需要额外设计复杂的安装固定支架，对于小批量设备的面板装配来说，能大幅减少结构件的加工成本与装配工时。

　　从功能结构设计上，开关的拨杆采用了滚花防滑的金属材质，操作时的拨动力矩控制在1.5N·m到2.5N·m之间，既不会因为力矩过小导致设备运行中受振动误触发，也不会因为力矩过大让操作人员频繁操作时产生手部疲劳，拨杆的摆动角度设计为单边30度，档位切换时有清晰的机械卡位反馈，操作人员不需要目视观察，仅凭手部的触感就能判断开关是否切换到位，这在设备调试、应急操作的场景下尤为实用。开关底部的接线端子采用了标准的螺丝压接结构，适配0.5平方到1.5平方的多股铜芯导线，压接时不需要额外焊接，只需要将剥好绝缘层的导线插入端子孔，拧紧压线螺丝就能完成可靠的电气连接，端子之间的电气间隙满足低压电器的安全规范，在AC250V、5A的额定负载下可以长期稳定工作，不会出现拉弧、接触不良的问题。

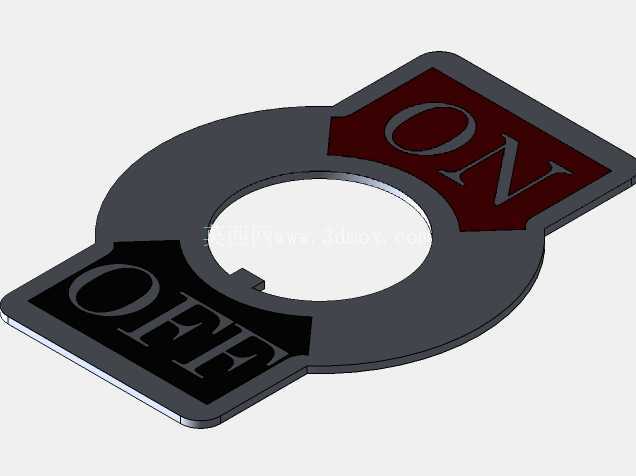

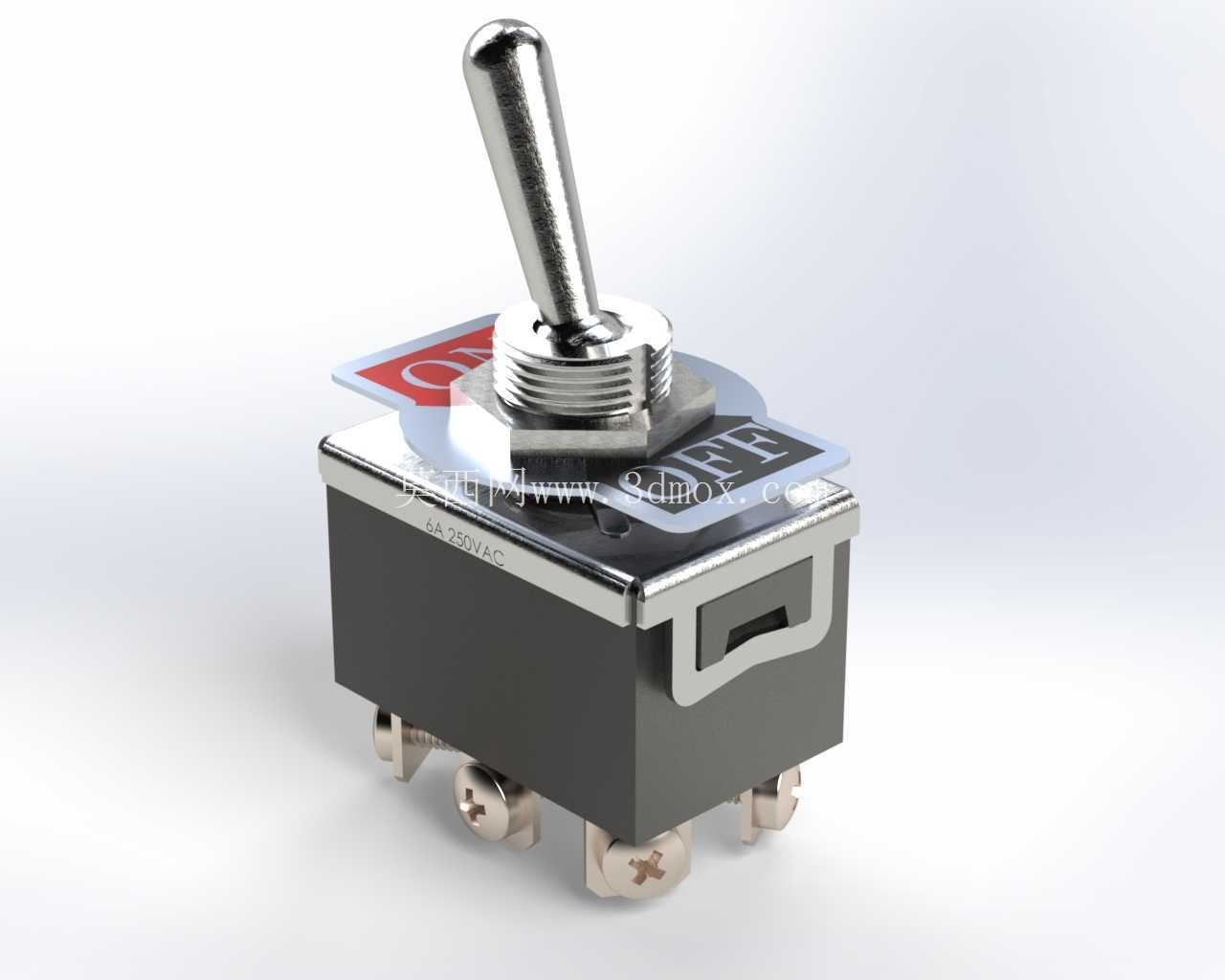

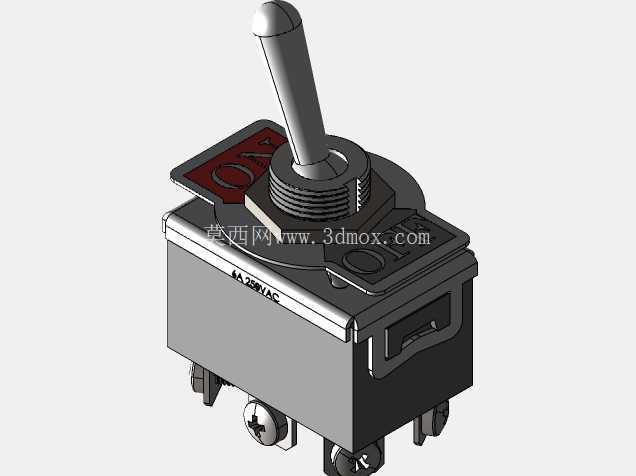

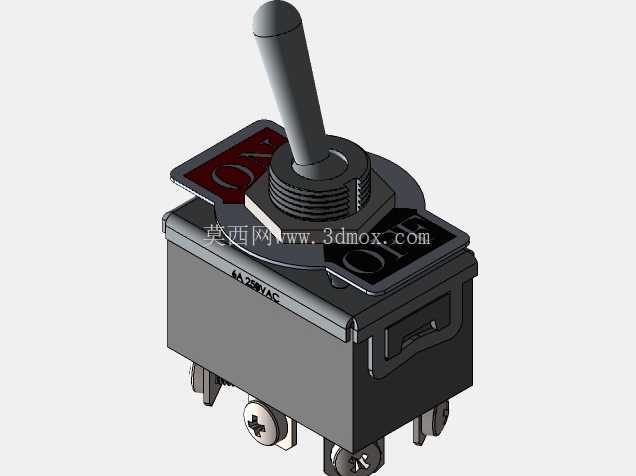

　　建模过程中，对开关的各个运动部件做了完整的结构还原：拨杆与内部转轴的配合间隙、锁紧螺母的螺纹牙距、底部接线端子的螺丝行程、开关本体与面板贴合的密封面台阶都做了1:1的尺寸复刻，在做设备面板的三维装配时，可以直接调用这个模型完成开孔位置的干涉检查，模拟螺母锁紧的装配空间，避免出现面板开孔位置偏差、装配时工具操作空间不足的问题。开关本体的外壳采用了阻燃PBT材质的方块结构，四个角做了小圆弧过渡，不会在装配时刮伤导线绝缘层，顶部的标识牌清晰标注了开关的通断方向，装配时可以根据实际操作习惯调整标识牌的朝向，不需要改动开关本身的安装方向。

　　在实际的设备应用场景里，这类双拨动开关常被用来控制设备的两路辅助功能，比如小型输送线的正反转点动控制、测试设备的两路测试回路切换、小型机电设备的照明与散热风扇独立控制，相比按压式按钮开关，它的档位状态保持特性不需要操作人员持续按压，适合需要长期保持某一工作状态的回路控制；相比旋钮式选择开关，它的操作行程更短，切换速度更快，适合需要频繁切换状态的操作场景。建模时也充分考虑了不同设计场景的使用需求，模型的各个零件做了独立的分层处理，在做产品渲染、结构爆炸图制作时，可以单独拆分拨杆、螺母、本体、接线端子各个部件，调整材质属性与装配位置，不需要重新对模型进行拆分修复，大幅提升结构设计阶段的工作效率。

　　从安装边界的尺寸来看，开关本体穿入面板后的背部深度为22mm，在做面板背后的布线空间设计时，只需要预留出25mm以上的净空距离，就能满足开关本体安装与导线弯折的空间需求，不会因为空间不足导致导线被挤压、开关装配不到位的问题。拨杆在最高位置时高出面板表面的高度为15mm，操作时不会因为拨杆过高被意外碰撞触发，也不会因为高度过低导致操作时打滑，这个尺寸设计是经过长期工业场景验证的合理取值，既满足操作便利性，也兼顾了防误触的安全需求。
