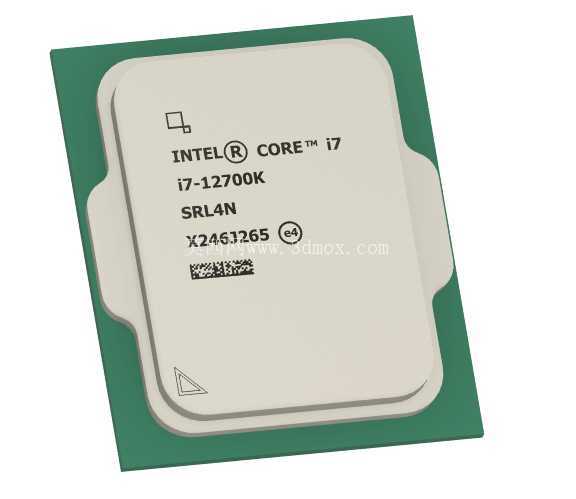

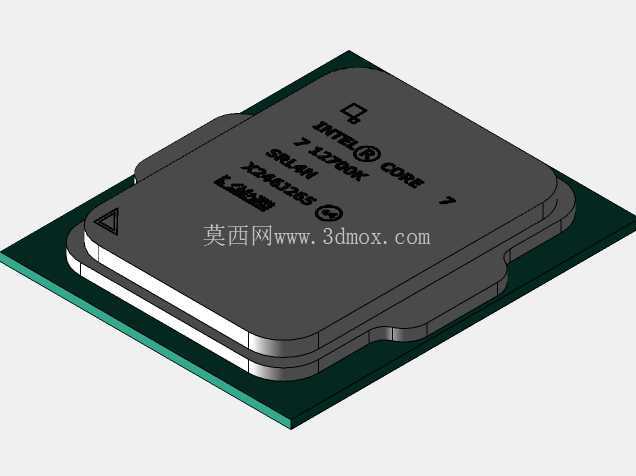

英特尔12代i7-12700K处理器结构建模

　　在桌面级计算硬件的结构适配设计场景中，CPU作为核心运算单元，其外形尺寸与安装边界的精准还原，是主板LGA插座结构校验、散热器扣具匹配、机箱内部空间干涉排查环节的核心参考依据。本次建模针对LGA1700平台的i7-12700K处理器开展，建模过程中优先保障核心安装配合尺寸的精度，未对顶盖内部的晶圆、电容等非外露结构进行拆解还原，重点聚焦PCB基板与集成式散热顶盖（IHS）的外部几何特征，完全能够满足结构适配类的设计校验需求。

　　从实际工程应用角度出发，多数涉及CPU的结构设计工作并不需要拆解处理器本体——毕竟日常装机、散热改装、主板布局验证过程中，从业者接触到的均为处理器封装完成后的外部形态，过度还原内部微小结构反而会增加装配校验时的模型运算负担，拖慢干涉检查、装配模拟的运行效率。建模时省略了顶盖表面激光蚀刻字符的微小凹凸、PCB背面微小贴片元件的细节特征，这类特征尺寸普遍在1mm以下，对于主板插座避让、散热器扣具压力分布计算、机箱CPU区域限高验证等场景不会产生任何影响，剔除这类冗余特征后，模型在各类三维装配环境中运行更加流畅，不会出现因细碎曲面过多导致的卡顿、破面问题。

　　外形尺寸方面，严格遵循LGA1700封装的官方规范设定边界：处理器整体为方形结构，PCB基板边长控制在37.5mm左右，集成散热顶盖的凸起高度为4.4mm，顶盖两侧的定位缺口位置、尺寸完全匹配LGA1700插座的防呆设计，能够直接导入主板装配模型中完成扣合模拟，验证插座压杆闭合后的压紧间隙是否符合设计要求。顶盖表面的三角定位标识位置与实物完全一致，可用于校验散热器安装时的方向是否正确，避免出现散热底座与顶盖接触偏移、导热介质覆盖不全的问题。PCB基板的厚度设定为1.2mm，边缘的倒角处理完全贴合实物封装工艺，能够准确模拟处理器放入插座后的下沉深度，为主板CPU背板的固定螺丝孔位设计、背板与PCB背面的间隙预留提供精准的尺寸参考。

　　在散热适配相关的设计场景中，该模型可直接用于验证风冷、水冷散热器的扣具压力是否均匀：通过模拟扣具压合过程，可检查散热底座与IHS表面的平行度偏差，判断是否会出现单边压紧、接触面积不足的问题；也可用于测量散热器安装完成后，整体高度是否超出机箱CPU区域的限高要求，避免出现侧板无法闭合的干涉问题。对于小型化ITX机箱的结构设计而言，该模型还可用于校验CPU周边电容、内存插槽、M.2散热片的位置避让关系，提前排查装配过程中可能出现的部件冲突，减少实物打样后的修改成本。

　　建模过程中对IHS与PCB的结合位置做了精准的台阶处理，还原了封装工艺中顶盖与基板之间的密封胶层厚度，这一细节对于模拟处理器长期使用后的顶盖形变、扣具压力传导路径有着重要参考价值——不少散热器扣具压力设计不当，会导致PCB弯曲变形，进而影响处理器与插座针脚的接触可靠性，通过该模型开展装配力学模拟时，可准确还原压力作用下的形变趋势，为扣具的压力分布优化提供基础参考。同时，模型保留了顶盖表面的平整区域特征，可用于模拟不同厚度导热硅脂、导热垫的填充效果，帮助散热设计人员计算最优的介质涂覆厚度，平衡接触热阻与安装压力的关系。

　　对于主板设计人员而言，该模型可直接导入PCB Layout的结构校验环节，验证CPU插座周围的元件高度是否超出安全范围：LGA1700平台的处理器顶盖边缘与周边元件的安全间隙通常要求在2mm以上，通过模型的装配模拟，可快速排查电容、电感、供电散热片是否会与处理器本体产生干涉，避免主板量产之后出现装配兼容性问题。对于PC硬件改装从业者而言，该模型可用于定制CPU开盖保护夹具、定制水冷头的设计参考，精准的外形尺寸能够保证改装夹具的定位精度，减少开盖过程中损坏PCB基板的风险。

　　不同于追求极致细节还原的展示类模型，该建模成果完全面向工程结构验证场景设计，所有核心配合尺寸均严格遵循实物测量与官方规范，剔除了所有不影响结构校验的冗余细节，既保证了装配模拟的精度要求，又兼顾了模型在各类三维软件中的运行效率，能够覆盖从主板设计、散热开发到机箱适配、硬件改装等多个环节的结构验证需求，为相关从业者提供可靠的三维参考依据。
