树莓派三代母座电路板三维结构

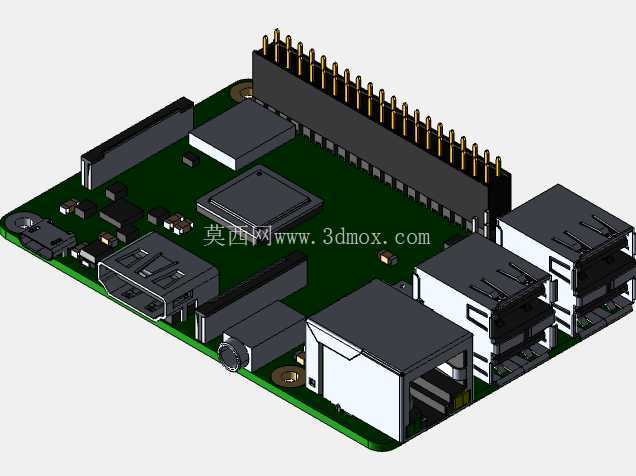

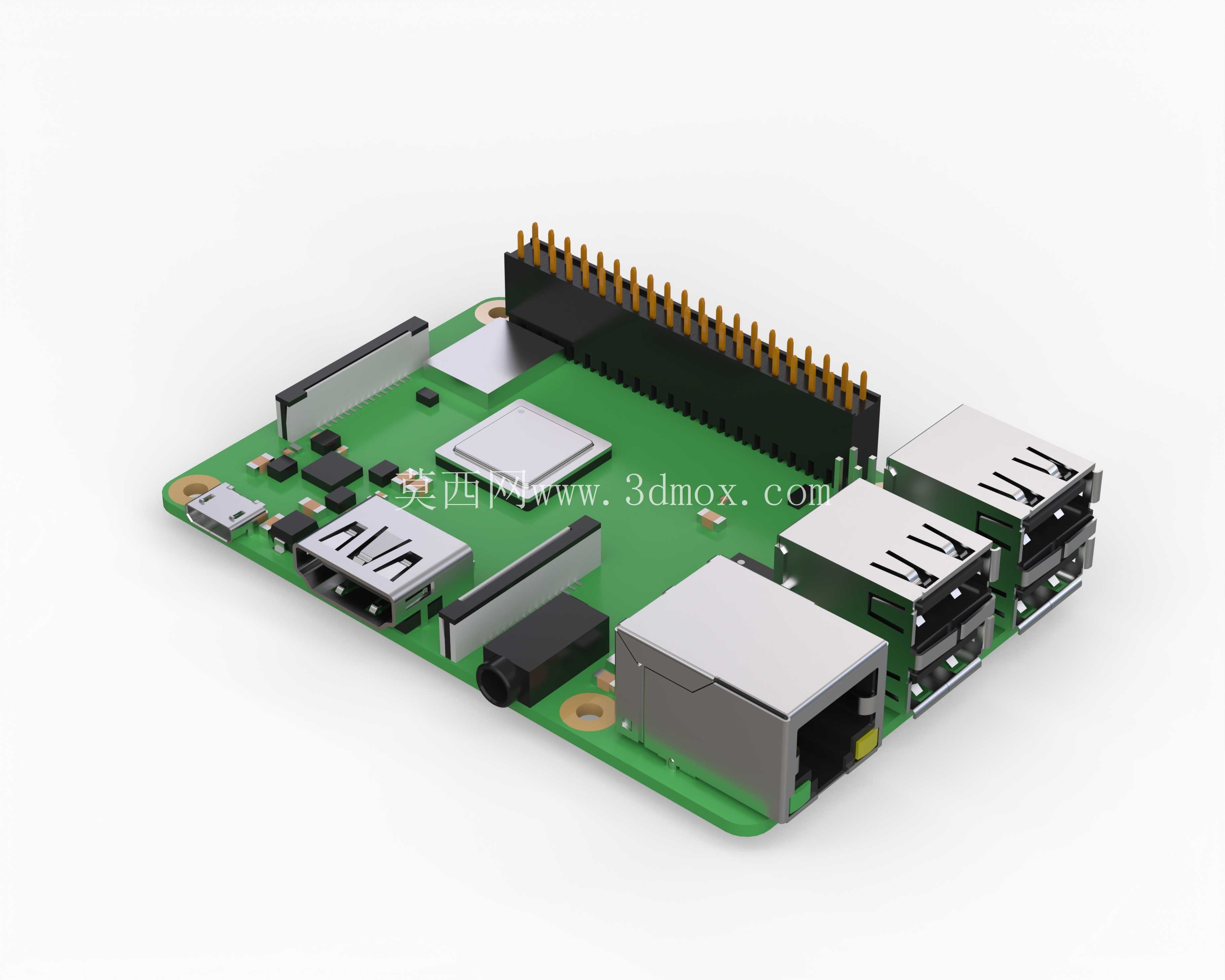

　　该三维结构围绕单板计算机的母座接口与电路板本体展开，完整还原了绿色PCB基板、顶部排针母座、以太网接口、USB接口、HDMI接口、Micro USB供电口以及板载芯片和固定孔的相对位置。对于做嵌入式设备集成、小型控制柜布局、教学实验平台开发的工程师来说，这类模型的价值不在于展示电路板本身的电气原理，而在于在机械结构阶段提前确认板卡与外壳、支架、线束、散热件之间的空间关系。实际项目中，树莓派常被放置在工业采集终端、智能网关、视觉检测小站、机器人控制盒或桌面实验装置内，板卡周边往往还要叠加风扇、散热片、接线端子和通信模块，如果只依据二维尺寸图进行布置，很容易忽略接口凸出高度、排针占用区域以及插头插拔行程。

　　从外形边界看，电路板主体为矩形板件，四角设置安装孔，孔位附近保留了螺钉头和支撑柱的避让范围。模型中板边接口分布明确：一侧集中布置多组USB接口和网络接口，金属屏蔽壳向外突出，插接U盘、网线或外设时需要在板卡外侧预留手部操作空间；另一侧布置视频输出与供电相关接口，线缆走向通常会沿壳体侧壁引出，结构设计时应避免外壳筋位压到插头端部。板体长边上方的双排母座是整板高度方向最需要关注的区域，针座沿边连续排列，黑色基座与金色接触端子形成较高轮廓，若上方安装盖板、风扇或扩展板，必须核算堆叠间隙，不能简单按PCB板厚判断可用空间。

　　建模思路上，母座部分采用连续阵列方式表达针位关系，既能体现GPIO扩展区的排布规律，也方便在整机设计中判断杜邦线、排线或扩展板的接入方向。USB和RJ45接口以金属屏蔽壳加黑色塑料本体的组合呈现，接口开口方向、端面位置和壳体包络都被保留下来；这类细节在干涉检查中十分关键，因为实际插头往往比设备本体接口更大，插拔后还会产生额外悬伸。板面上的主要芯片以方块体块表达，位置与真实硬件布局对应，可用于评估导热垫、散热片或风冷通道的覆盖范围。虽然模型不承担PCB布线设计任务，但对机械工程师而言，芯片高度、电容电阻分布和接口周边禁布区同样会影响壳体内部筋条、压块和支撑柱的设置。

　　在设备集成场景中，该板卡通常通过铜柱或尼龙螺柱固定到底板，四角安装孔承担定位与减振作用。若设备存在移动、振动或倾斜安装，螺钉柱高度需要配合板底焊点和元器件高度进行选择，避免柱体过高导致板卡晃动，也不能让底面元件直接压在安装板上。接口朝向应结合整机走线确定：网络线和USB外设频繁插拔时，接口宜朝向检修门或开放侧；供电线与视频线若长期固定，可贴近壳体线槽布置。顶部母座若用于连接传感器排线，则上方不能被封死，应保留接线和维护空间；若仅作为预留扩展区，也可在外壳设计中设置可拆卸盖板。

　　散热设计同样依赖这类空间模型。板载主芯片在持续运行视觉处理、数据采集或网络服务时会产生热量，结构上可选择贴装铝制散热片，也可在壳体侧面增加风扇。散热片高度会改变板卡上方有效间隙，风扇则会带来气流通道和固定孔位问题，通过三维装配可以提前检查风源是否与排针、线束冲突。对于封闭式外壳，还要在接口端面、板卡边缘和壳体之间留出对流空隙，不能只追求紧凑而忽略热积累。

　　该结构也适用于实训教学和产品原型验证。学生或初级工程师可以通过它理解电子元件在机械设计中的边界表达：PCB不是简单平板，接口、母座、芯片、焊点和固定孔共同构成真实安装包络；设备选型时也不能只看电路板长宽，还要把插头、线缆弯曲半径、维护手指空间和散热件全部纳入装配。将该模型放入整机后，可直接进行开孔定位、螺柱布置、线束长度估算和干涉检查，从而减少样机阶段反复修改外壳的风险。
