带三孔折边异形钣金支架结构设计

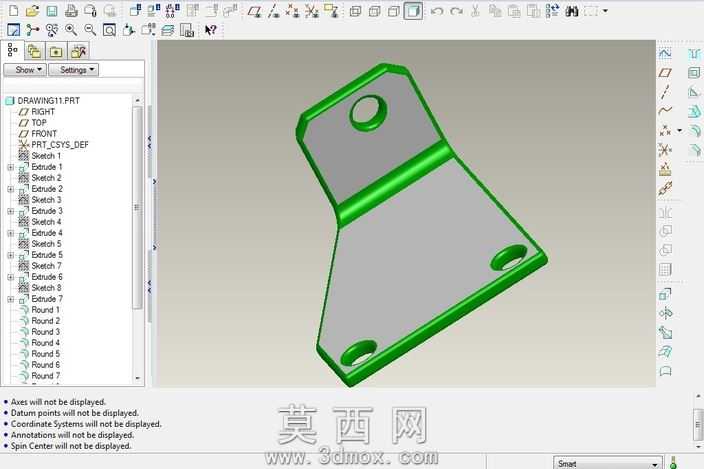

本作品为异形折边钣金支架的三维建模设计，整体采用钣金类零件的专属建模逻辑完成，全程依托参数化特征构建保证结构的可编辑性与工艺落地性。建模初始阶段先绘制主体轮廓草图，以两个不同宽度的矩形段通过斜向边顺滑衔接，精准匹配支架的异形外轮廓尺寸，草图阶段同步预留三个安装孔的定位基准，分别为上部区域的单圆孔、下部区域的两个对称圆孔，孔位位置严格按照安装受力需求排布，保证后续装配时的受力均匀性。完成基础草图后，首先创建平板主体特征，设定符合常规钣金加工的板材厚度，保证整体构件的结构强度与轻量化平衡；随后执行折边特征创建，在两段平板的衔接位置生成带圆角过渡的弯折结构，弯折处的圆角半径严格匹配钣金冲压工艺的最小折弯半径要求，避免加工时出现板材开裂问题，折边的高度与角度经过反复校核，既保证两段平板的空间位置符合装配需求，也避免弯折处与其他装配部件产生干涉。三个安装孔均采用冲孔特征生成，孔边缘同步添加微小的倒角过渡，去除锐边的同时提升装配时的导向性，孔的直径尺寸按照通用紧固件的规格设定，具备良好的通用性。建模过程中所有特征均保留完整的参数化历史记录，可根据实际使用需求快速调整板材厚度、弯折角度、孔位尺寸等核心参数，适配不同的安装场景。材质设定上选用常用的冷轧钢板材质，渲染阶段赋予板材哑光金属质感，边缘折边处做细微的光影强化处理，清晰展现弯折结构的形态，整体模型无多余碎面、特征逻辑清晰，完全符合钣金加工的工艺要求，可直接用于后续的工程图生成与冲压加工生产。
