桌面级三轴数控雕刻加工设备结构

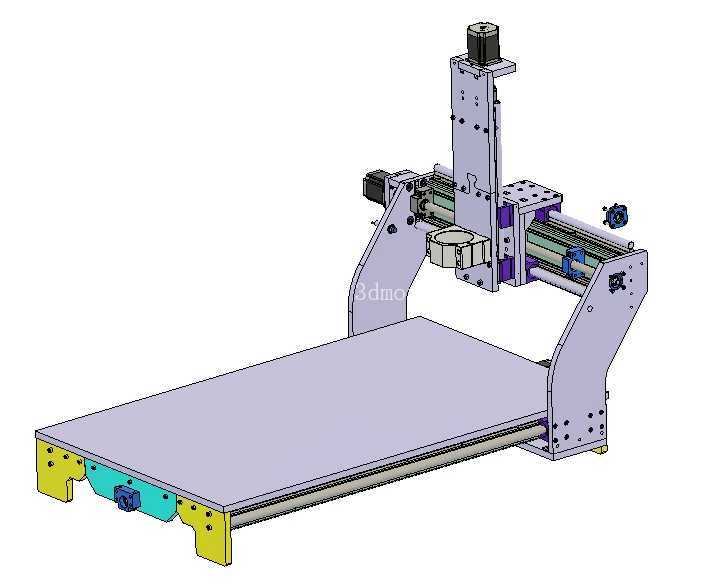

　　这款三轴数控加工设备的结构设计，核心面向小型加工场景的落地需求，在个人DIY加工、小型工坊非标零件制作、教学实训场景中都能适配，可完成软金属、塑料、木材、亚克力等多种材质的平面铣削、轮廓切割、浅浮雕加工，也可拓展加装激光头完成表面打标、薄材切割作业，覆盖小尺寸工件从打样到小批量加工的多数工序需求。从结构布局来看，设备采用龙门式动梁结构，工作台固定在底座上方，X轴传动组件布置在工作台两侧的支撑立架上，Y轴带动龙门整体沿前后方向移动，Z轴搭载加工主轴沿竖直方向完成进给，这种布局的优势在于工作台承重不影响传动副的负载稳定性，加工小尺寸工件时的动态响应更快，同时整体结构的占地面积更小，适合桌面放置的场景。

　　设计过程中优先考虑了标准件的复用性，三个进给轴均采用适配nema23规格步进电机的安装接口，传动部分选用直线导轨搭配滚珠丝杠的组合，既保证了进给过程的重复定位精度，也降低了后期维护更换配件的成本，侧立架与底座、横梁的连接位置均设计了密集的安装孔位，可根据实际加工需求调整横梁的安装高度，拓展Z轴的有效加工行程，适配不同高度的工件装夹需求。设备的底座采用钢板拼接式结构，底部四个角设计了可调脚轮安装位，既可以安装固定脚垫保证加工时的设备稳定性，也可更换脚轮方便设备在车间内移动换位，工作台面预留了T型槽安装位，可直接搭配通用型工件夹具、压板完成不同形状工件的装夹，无需额外定制专用工装。两侧的支撑立架采用弯折成型的钢板结构，在保证结构刚性的前提下尽可能减轻了整体重量，立架与X轴导轨的连接面设计了定位销孔，装配时可通过定位销快速完成导轨的平行度校准，减少装配调试的时间成本。Z轴滑台的安装板预留了多种主轴的安装孔位，除了常规的高速电主轴外，也可换装激光模组、画笔头、点胶头等功能部件，拓展设备的使用场景，滑台侧面设计了行程限位开关的安装槽，可在三个轴的行程两端安装限位装置，避免超程运行造成的机械结构损坏。

　　从安装边界来看，设备整体宽度控制在800mm以内，深度控制在1000mm以内，常规桌面即可放置，不需要额外做地基固定，Z轴最大伸出量可满足150mm以内高度工件的加工需求，X、Y轴的有效行程覆盖400*600mm的加工范围，足够应对多数小型零件、创意作品的加工需求。在细节设计上，所有传动部件的外侧都预留了防护罩安装位，后期可加装风琴罩阻挡加工碎屑进入导轨和丝杠的传动面，延长传动部件的使用寿命，走线位置设计了专用的拖链安装槽，所有电机、限位开关的线缆都可通过拖链规整布置，避免运动过程中线缆被拉扯磨损。

　　设备的传动端设计了联轴器的调节空间，装配时可根据电机和丝杠的同轴度偏差微调联轴器位置，减少运转过程中的振动和噪音，底座下方预留了电控箱的安装空间，可将步进驱动器、电源、控制板都集成在设备内部，减少外部走线的杂乱感，也避免加工碎屑落到电控元件上造成短路故障。实际使用中，这种结构的设备调试门槛较低，对于有一定机械装配基础的使用者来说，按照装配关系即可完成整机组装，通过调整导轨预紧、丝杠间隙即可达到不错的加工精度，加工木质、塑料工件时可满足0.1mm以内的加工精度要求，加工软铝等金属材料时，搭配合适的切削参数也能完成简单的结构件加工，相比工业级大型数控设备，它的采购和制造成本更低，占用空间更小，非常适合个人工作室、创客空间、职业院校的数控实训教学使用，也可作为小型加工门店的补充设备，完成一些小尺寸工件的快速打样加工，不需要占用大型设备的生产档期。
