双卷筒桥式起重小车成套结构设计

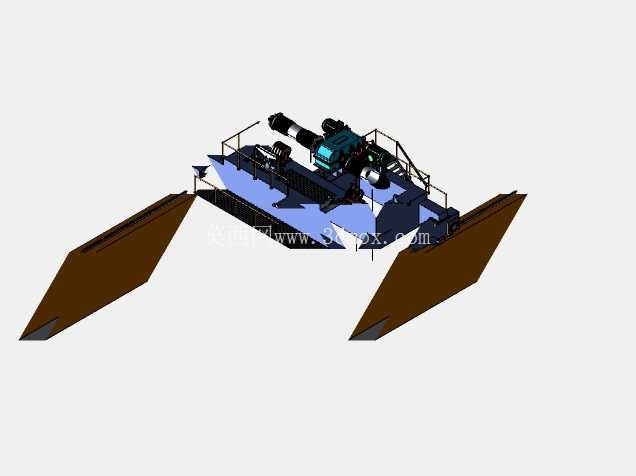

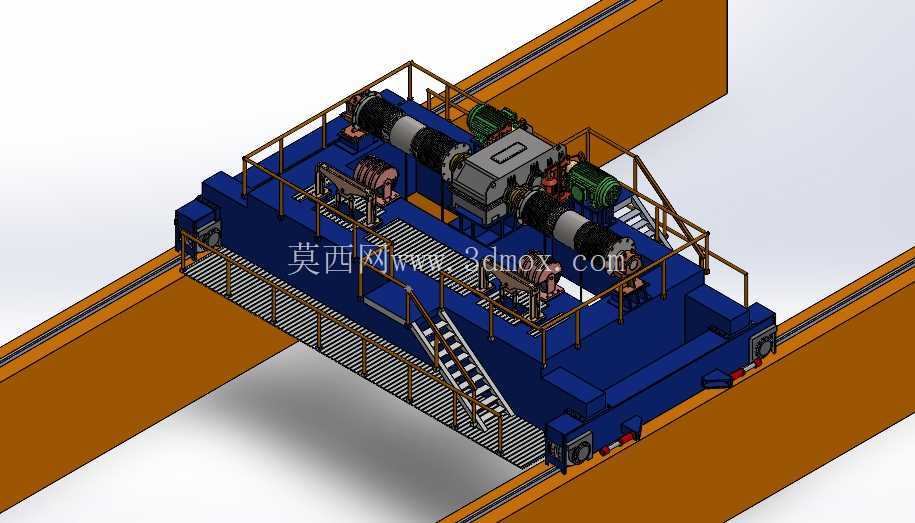

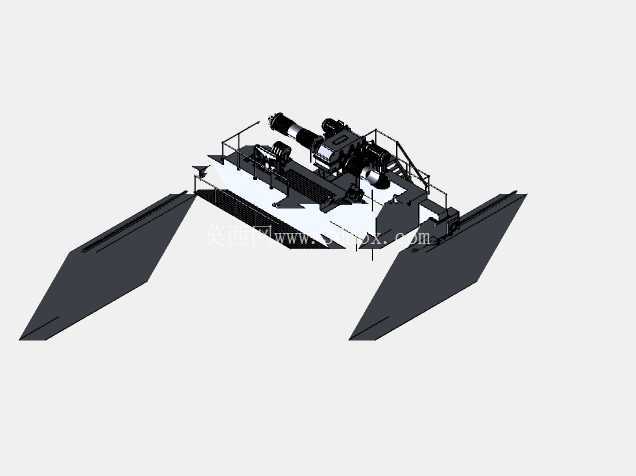

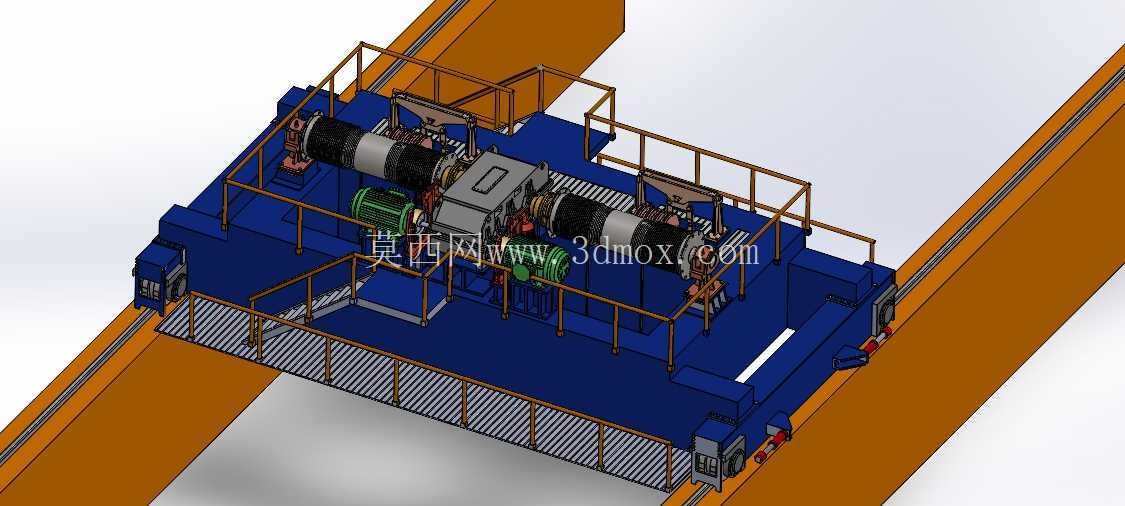

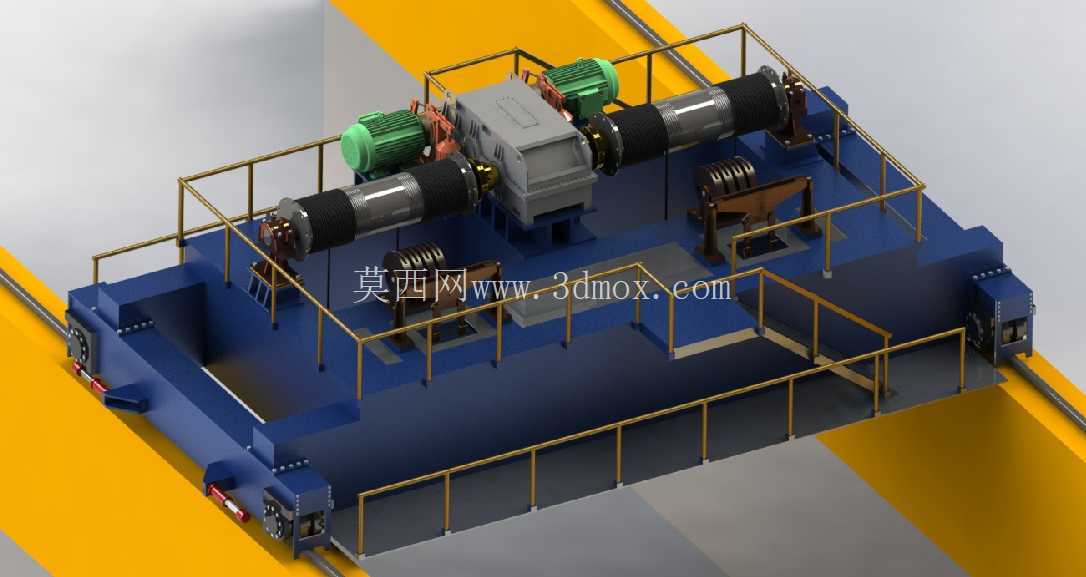

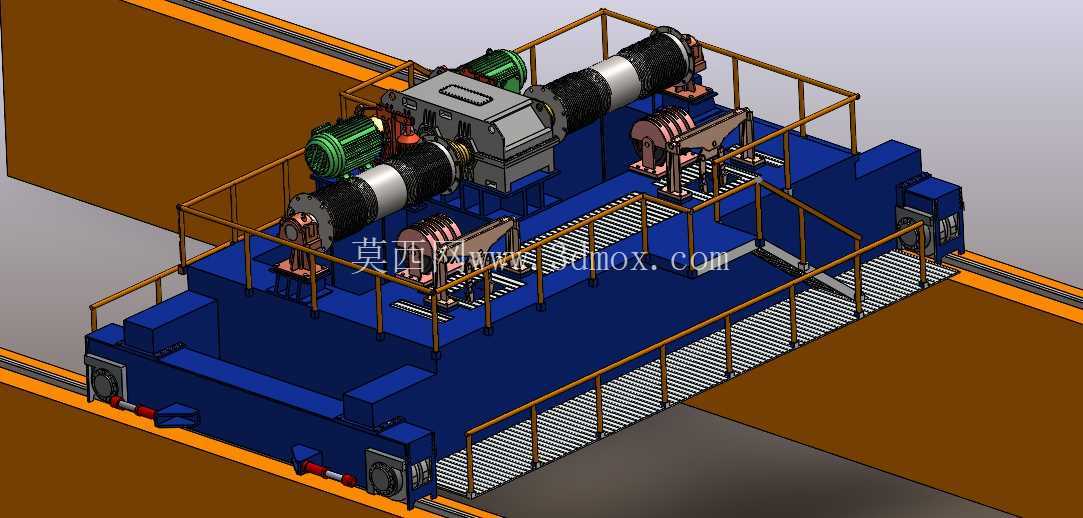

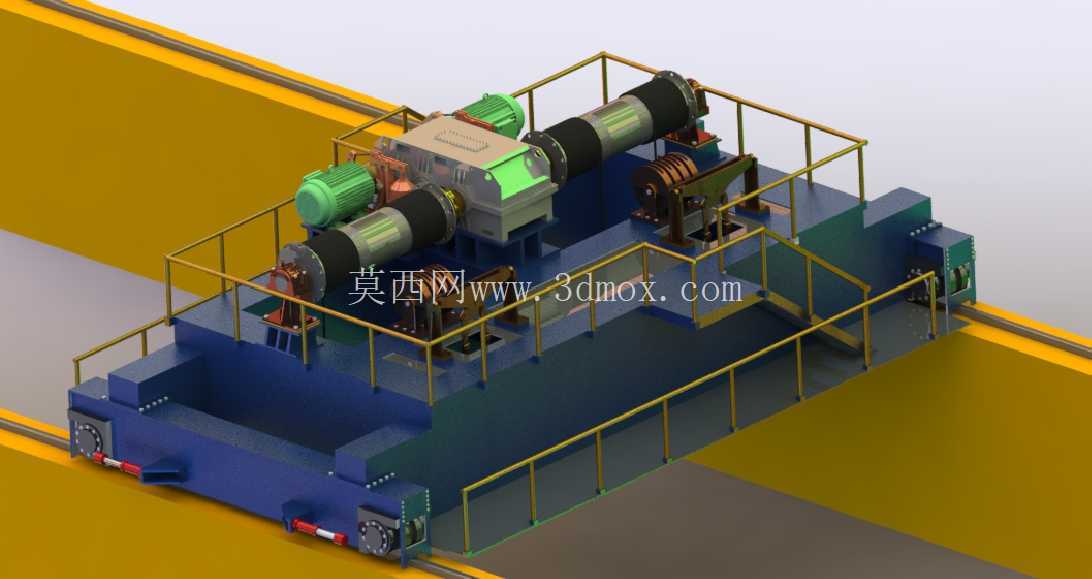

　　该套结构对应桥式起重机的核心起升行走小车单元，主要适配室内厂房重型物料的跨工位转运、重型设备吊装就位、生产车间重型工件上下料等作业场景，可安装在大跨度桥式起重机的主梁轨道上，沿厂房跨度方向与大车运行机构配合，覆盖整个作业车间的矩形作业范围，满足冶金、重型机械制造、仓储物流等领域的定点吊装需求。整套结构采用双卷筒对称布置方案，两套独立的起升驱动单元沿小车架纵向中心线对称排布，每套驱动单元包含电动机、减速箱、卷筒组、制动装置，可实现双吊点同步起升，也可单吊点独立动作，适配不同长度、不同重心分布的重型工件吊装，避免长型物料吊装过程中出现倾斜、滑脱风险。小车架主体采用焊接箱型梁结构，所有承载梁均通过有限元载荷校核，在额定起重量1.3倍动载、1.5倍静载测试工况下，主梁最大挠度控制在跨度的1/1000以内，保证长期重载作业下的结构刚度，避免因车架变形导致的运行卡滞、卷筒轴偏磨等问题。小车运行机构采用四角驱动轮组布置，每个轮组配套水平导向轮，贴合主梁轨道侧面，抵消起升过程中产生的水平侧向力，防止小车运行过程中出现啃轨现象，轮组轴承采用自润滑密封轴承，可适应多粉尘车间的长期免维护作业需求。

　　设备外围设置分段式安全护栏，护栏高度符合工业安全规范要求，护栏底部设置100mm高的挡脚板，防止检修过程中小工具、紧固件掉落至车间地面引发安全事故，护栏预留检修门位置，对应减速箱、电动机等日常维保部件的操作空间，检修门配备安全联锁装置，门体开启时起升机构与运行机构自动断电，保障维保人员作业安全。设计过程中充分考虑安装边界条件，小车架整体宽度适配主流通用桥式起重机的主梁轨距，轮距参数匹配标准QU系列起重机轨道的安装要求，卷筒组的容绳量对应额定起升高度，钢丝绳出绳角度控制在允许偏差范围内，避免钢丝绳与卷筒绳槽、定滑轮组出现偏磨。

　　两套起升机构的制动系统采用液压推杆制动器，配套制动轮防护罩，制动器制动力矩按照额定起升力矩的1.8倍配置，保证起升过程中突然断电时重物可可靠悬停，不会出现溜钩风险。小车架上还布置了钢丝绳排绳装置、定滑轮组支座、重锤式限位器安装位，所有部件的安装位置均预留足够的操作空间，方便日常检修时的部件拆装，不需要额外切割、焊接车架结构。电气布线采用沿车架走线槽布置的方案，走线槽设置在护栏内侧，避免被钢丝绳、吊装物料剐蹭，所有电机的接线盒位置统一朝向检修通道侧，方便接线作业。整套结构的重心经过精准配平，空载状态下小车架的重心与几何中心线偏差控制在2mm以内，避免运行过程中出现偏载导致的轮压不均，延长车轮与轨道的使用寿命。

　　在设计细节上，卷筒表面采用标准螺旋绳槽，绳槽节距匹配所选钢丝绳直径，保证钢丝绳多层缠绕时排列整齐，不会出现乱绳、咬绳现象；减速箱与卷筒之间采用齿式联轴器连接，可补偿安装过程中出现的少量同轴度偏差，降低装配精度要求，减少运行过程中的振动传递；电动机尾部配备编码器安装位，可后续升级变频调速系统，实现起升与运行过程的平稳启停，减少重物晃动。小车架两端设置缓冲器安装座，可配套液压缓冲器，在小车运行至主梁端部极限位置时吸收冲击动能，避免刚性碰撞对结构造成损伤。
