带式输送机配套张紧力调节站结构设计

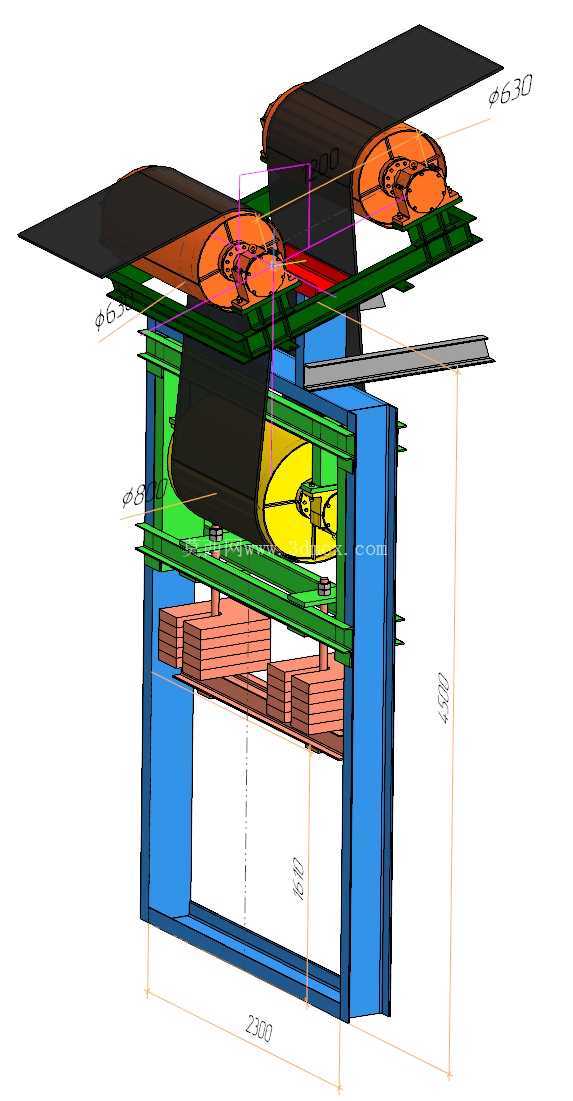

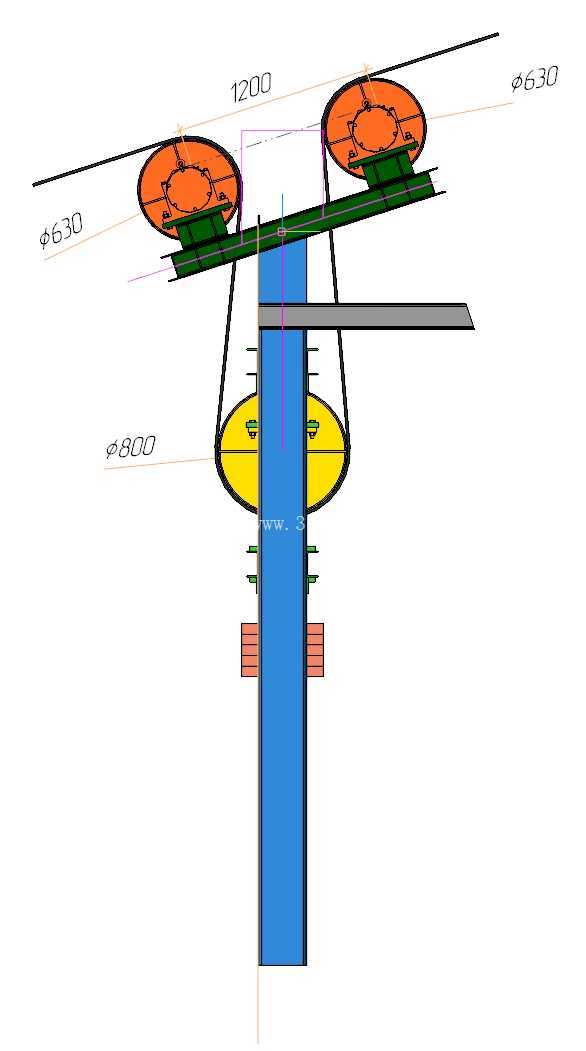

　　在散料长距离输送、生产线工件转运的场景中，带式输送机的张紧系统直接决定了设备运行的稳定性，一旦张紧力不足，会出现皮带打滑、跑偏、撒料甚至停机的问题，而张紧力过大则会加速皮带磨损、增加辊筒轴承负载，缩短核心部件使用寿命，这款张紧力站就是针对这类工况设计的配套张紧执行单元。从结构布局来看，该张紧站采用框架式承载结构，主体蓝色框架为焊接成型的承载基座，整体安装边界的宽度尺寸为2300mm，框架内部预留了1640mm的垂直安装空间，顶部两个直径630mm的改向辊筒为皮带绕接工位，两个辊筒对称布置在框架上部两侧，皮带从辊筒绕入后向下垂放，绕过框架中部的张紧辊组，通过张紧辊组的垂直位移实现皮带张紧力的动态调节。

　　设计过程中优先考虑了安装适配性，框架两侧预留了多组安装孔位，可直接与不同带宽的输送机机架进行栓接固定，不需要对原有输送机主体结构做大规模改造，适配带宽范围覆盖常规工业用带式输送机的主流规格。张紧执行部分采用重锤式张紧的核心逻辑，框架下部设置了叠层式配重块放置区，可根据现场实际需要的张紧力调整配重块数量，相比螺旋张紧结构，这种重锤式张紧可以自动补偿皮带在运行过程中因拉伸、温度变化产生的长度形变，始终保持张紧力恒定，不需要人工频繁调整维护，尤其适合长距离固定布置的输送线路。

　　上部的护板结构采用折弯钢板制作，覆盖在改向辊筒的上方区域，一方面可以避免散料掉落卡入辊筒与皮带的间隙，另一方面也能起到安全防护作用，防止现场巡检人员误触转动的辊筒部件。中部的黄色护罩覆盖在张紧辊组的传动侧，避免运行过程中杂物卷入辊轴部位。从安装流程来看，现场安装时需要先将框架整体吊装就位，调整框架的水平度与垂直度，保证两侧改向辊筒的轴线与输送机主辊筒轴线平行，避免皮带出现跑偏问题，之后穿入皮带完成绕接，再根据皮带的额定张紧力逐步添加配重块，初次调试时需要空载运行一段时间，观察皮带的运行状态，确认无跑偏、打滑问题后再加载运行。

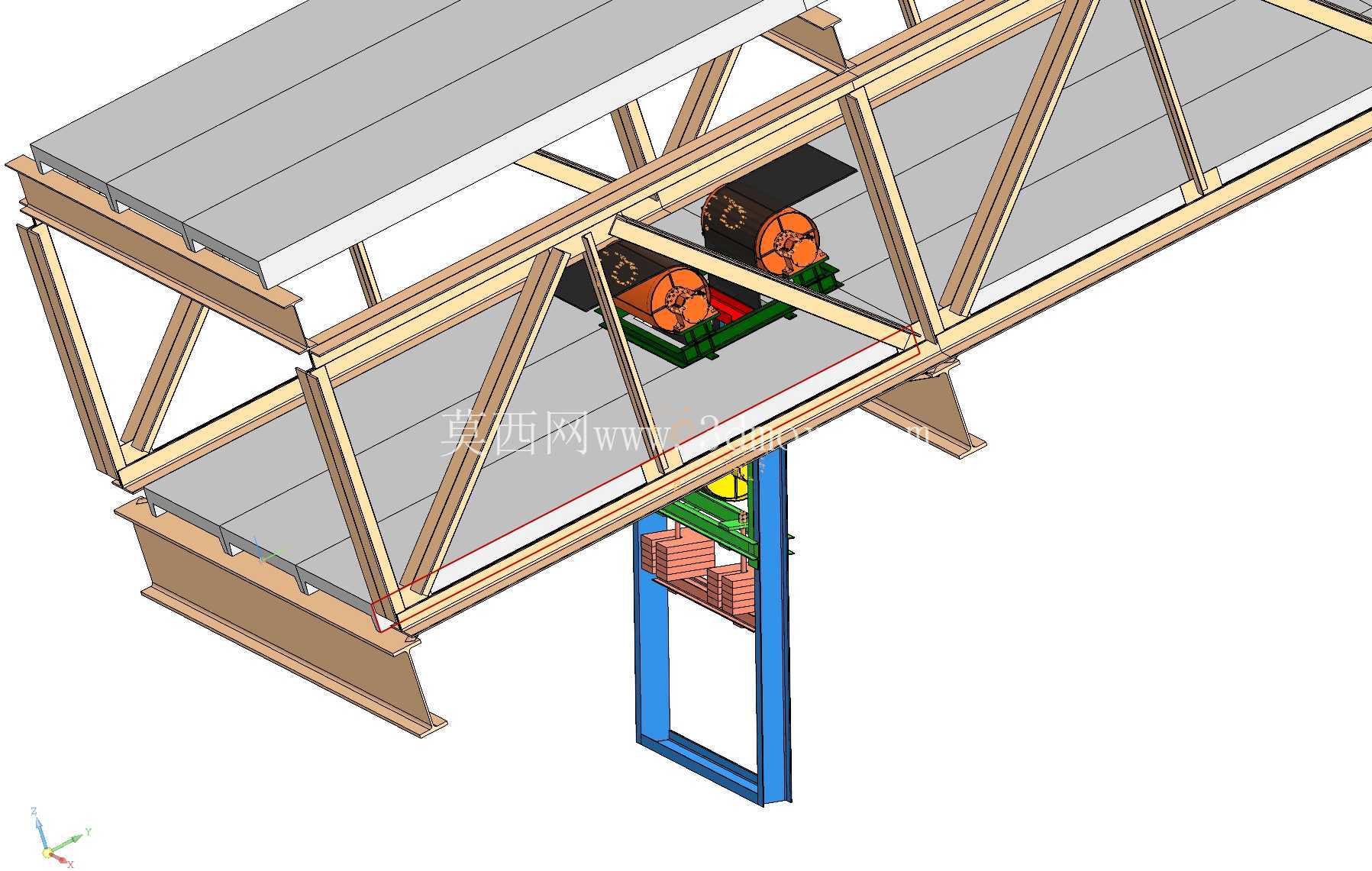

　　结构设计上充分考虑了维护便利性，所有辊筒的轴承座都采用可拆卸式安装结构，后期更换辊筒或者轴承时不需要拆解整个框架，只需要拆除对应位置的护板即可完成操作，配重块采用标准化的叠层设计，增减配重时不需要专用工具，现场运维人员即可完成调整。相比集成在输送机机头的张紧结构，这种独立布置的张力站可以布置在输送机线路的任意合适位置，尤其适合长距离输送线路中需要分段张紧的工况，能够有效降低单段皮带的张力负载，减少皮带的选型强度要求，降低整体设备成本。框架的结构强度经过受力校核，能够承受满载配重时的最大载荷，同时在张紧辊组的上下行程位置设置了限位结构，防止张紧辊组超行程运行导致皮带脱落或者部件碰撞。在实际应用场景中，这类张紧站广泛用于矿山散料输送、港口粮食转运、工厂生产线工件输送等各类带式输送机配套场景，能够适应多粉尘、温变范围大的复杂工业环境，整体结构没有复杂的电控或者液压元件，可靠性高，后期维护成本低，适合长期连续运行的输送系统使用。设计时还考虑了皮带跑偏的微调需求，两侧改向辊筒的轴承座位置预留了调整余量，可以小范围调整辊筒的轴线角度，对皮带的跑偏进行微调校正，不需要额外加装纠偏装置即可应对轻度的跑偏问题。
