手持式角向打磨切割电动工具结构

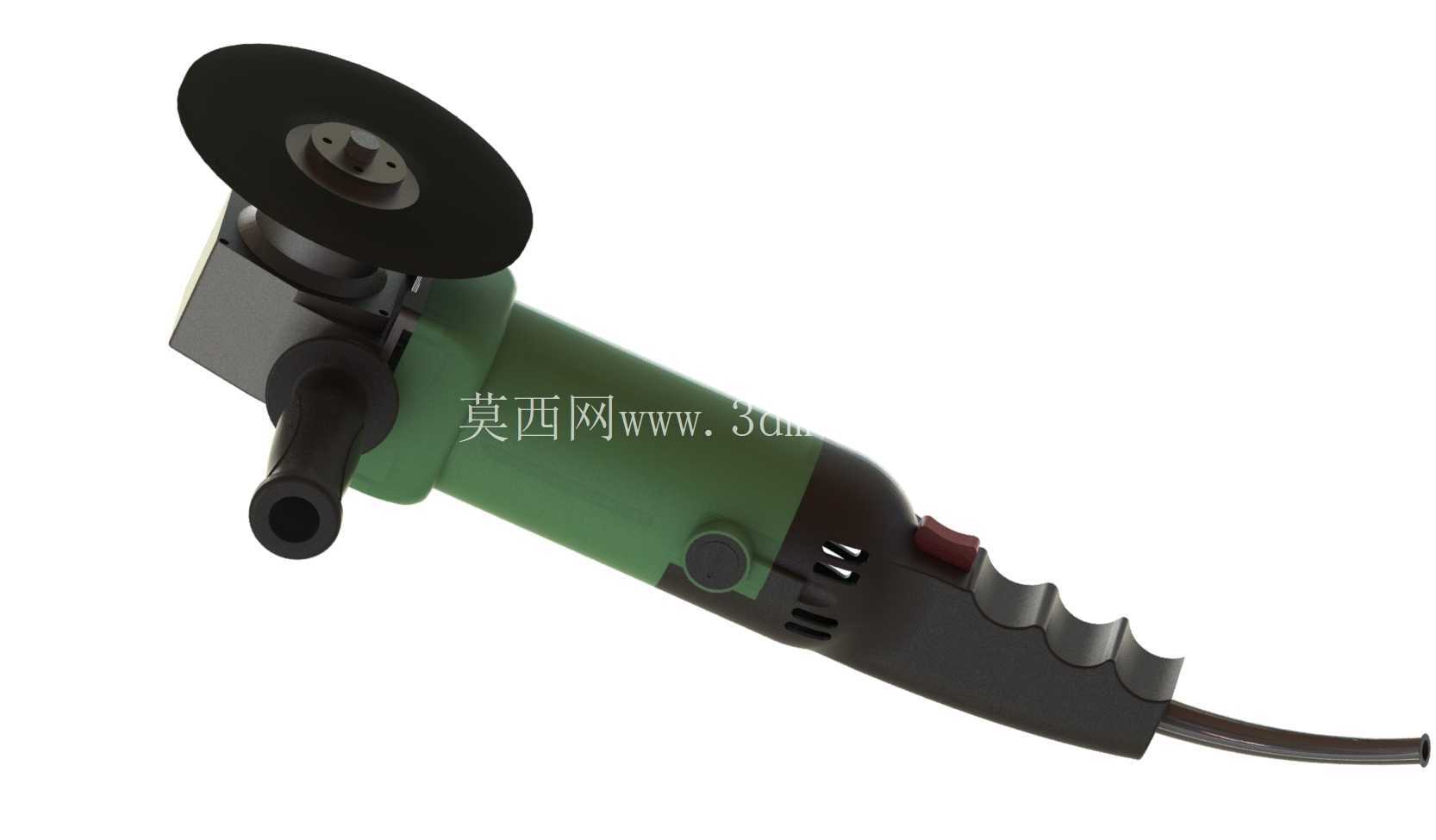

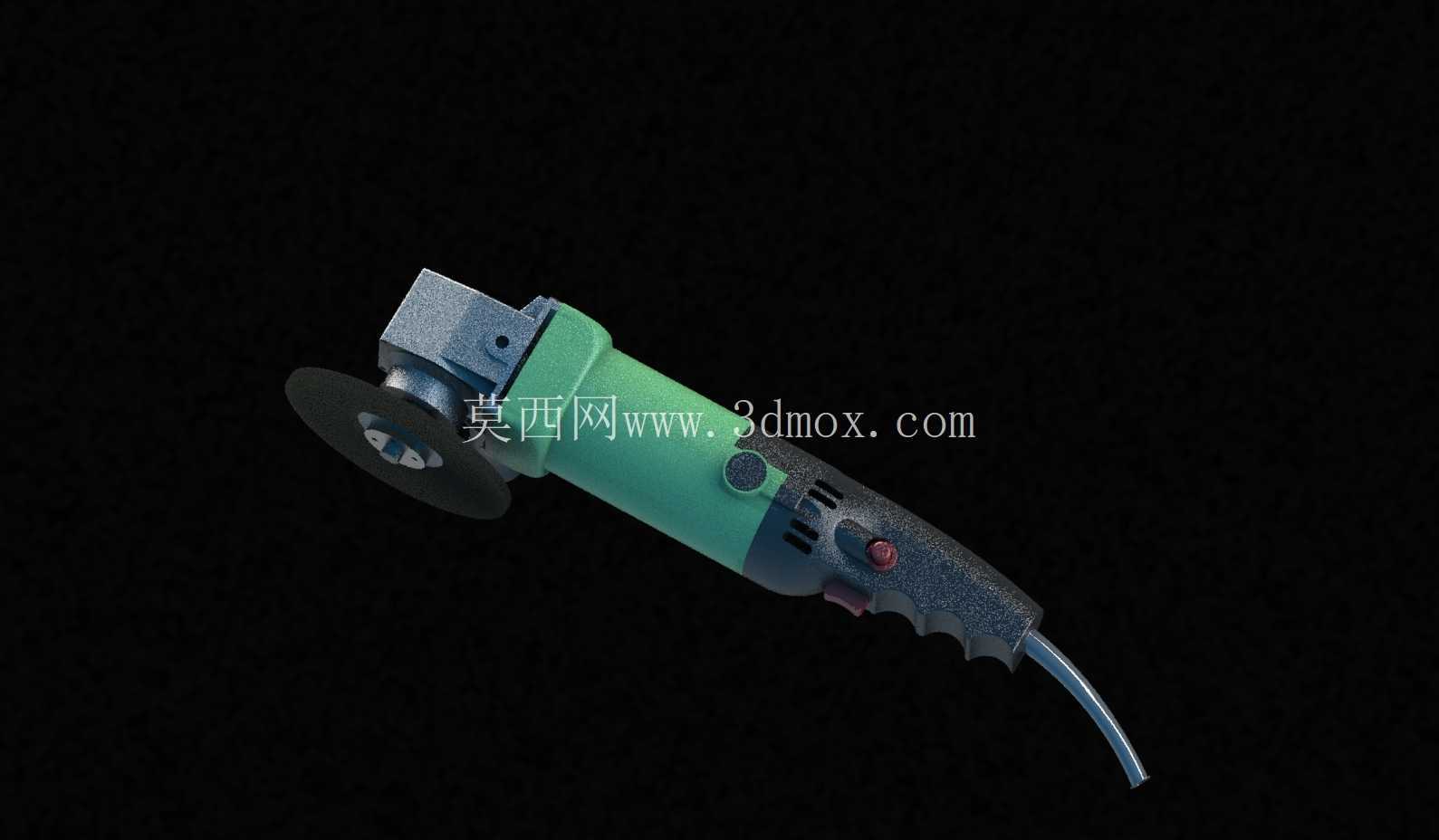

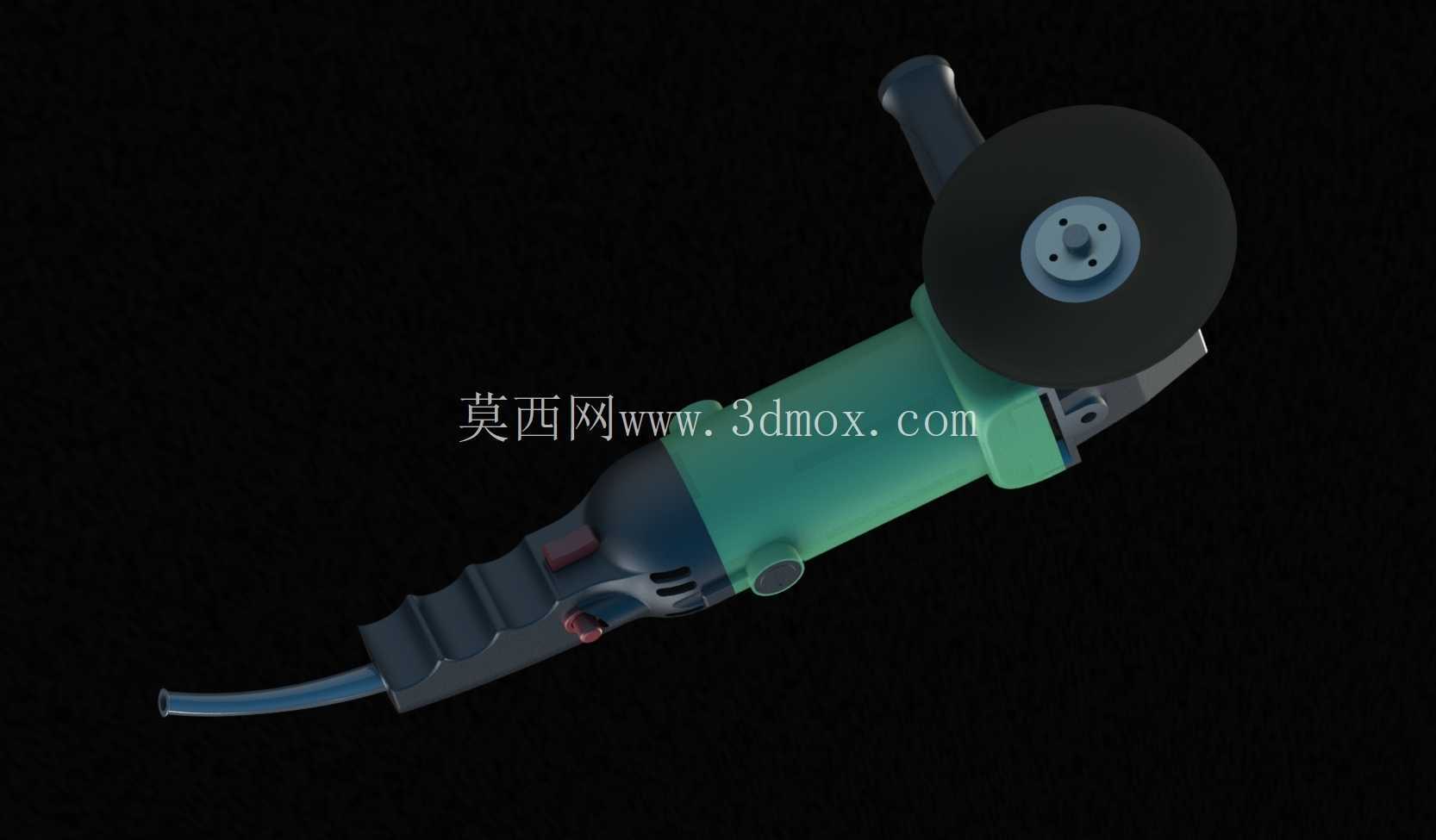

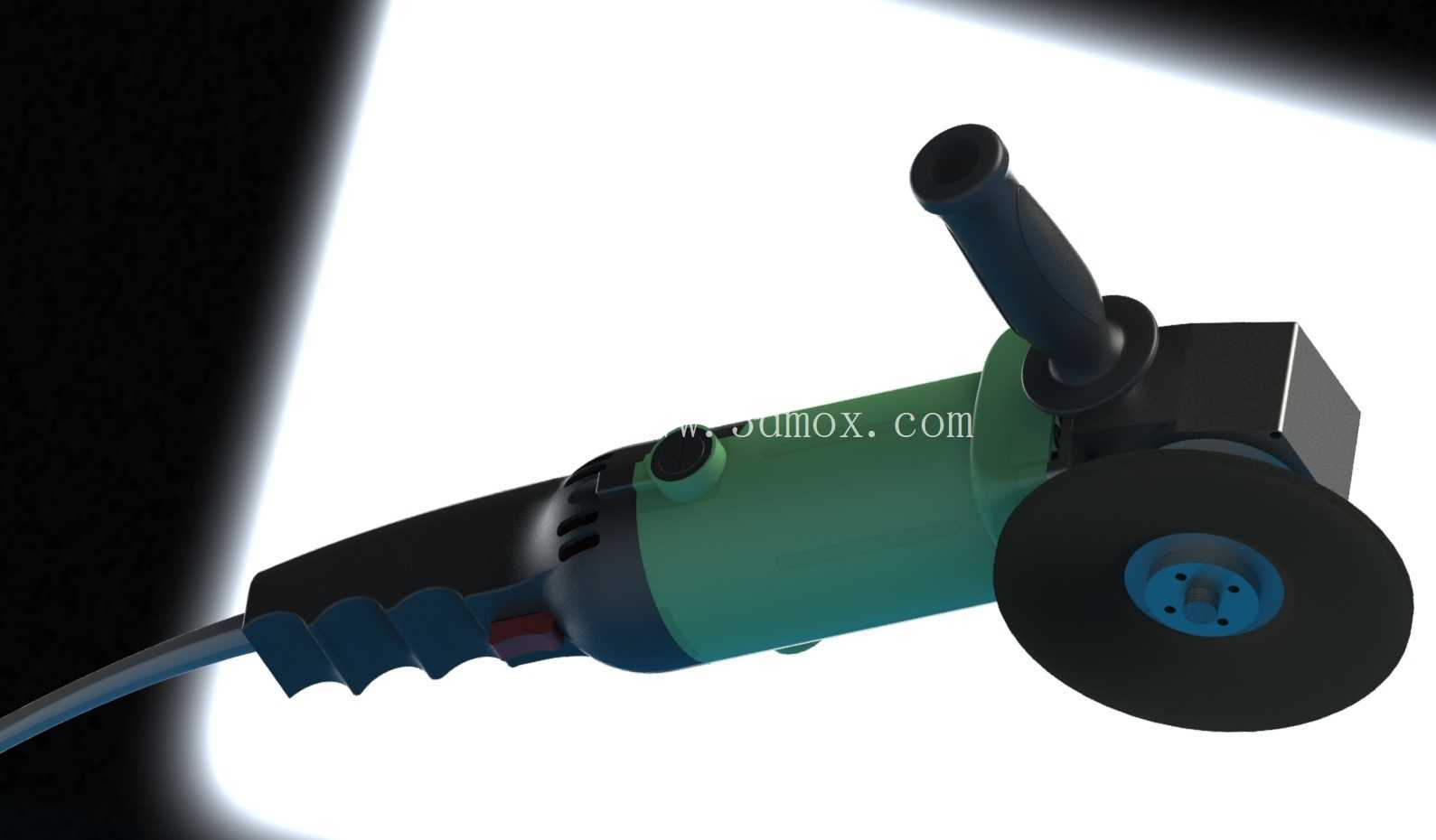

　　这款手持角向打磨工具的三维结构，完全围绕现场金属加工作业的实际使用需求搭建，没有冗余的装饰性设计，每一处结构都对应实际作业中的受力、操作、防护逻辑。在钢结构预制现场、五金维修工位、钣金加工车间这类场景里，这类工具是工位上的常备设备，不管是型材下料后的飞边打磨、焊接完成后的焊道余高修整、金属构件表面的锈蚀层去除，还是小型管材的现场切割、异形件的倒角去毛刺作业，都能通过更换不同的工作头适配对应的工序需求，不需要额外搭配大型固定式打磨设备，能适配狭小空间、高空作业这类无法移动大型设备的作业场景。

　　从结构设计逻辑来看，整机采用角向传动布局，电机输出轴与工作头输出轴呈90度夹角，这种布局首先是压缩了整机的轴向长度，让操作人员单手握持时的重心更贴近握持位置，长时间举升作业时能有效降低手臂的负载疲劳；其次角向传动的锥齿轮组在设计时预留了足够的啮合间隙补偿量，打磨作业中遇到突发负载冲击时，齿轮副不会因为瞬时过载出现崩齿问题，同时传动舱的壳体采用加强筋结构，在不额外增加壳体壁厚的前提下，提升了传动部位的抗形变能力，毕竟打磨作业中一旦出现工作头卡滞，传动部位会承受很大的反扭矩，壳体强度不足很容易出现开裂问题。

　　握持区域的结构设计完全贴合人手握持的生理弧度，主握把表面做了凹凸的防滑纹理，对应手指自然弯曲的位置做了内凹处理，开关按键设置在食指自然触碰的位置，不需要刻意调整手型就能完成启停操作，同时开关带有自锁结构，持续作业时不需要一直按压按键，降低长时间操作的手指疲劳；辅助握持的侧手柄采用螺纹连接结构，可以根据操作人员的使用习惯，安装在传动头的左侧或者右侧，适配左利手、右利手不同操作人员的操作习惯，侧手柄的表面同样做了防滑滚花，作业时手上沾有切削液、金属碎屑也不会出现打滑脱手的问题。

　　整机的动力段外壳设置了多组通风槽，通风槽的开口方向顺着电机旋转的气流方向设计，作业时电机带动的冷却气流可以直接从进风口流入，经过定子、转子的发热部位后从出风口排出，避免长时间高负载作业时电机过热烧毁；通风槽的开口做了倾斜的挡屑结构，打磨产生的金属碎屑不会顺着通风槽直接飞入电机内部，减少碎屑对电机绕组的磨损，延长设备的连续作业时长。电源线出线位置做了防弯折的橡胶护套，作业过程中经常会出现拉扯电源线、弯折出线位置的情况，橡胶护套可以分散出线位置的应力，避免电源线根部线芯断裂导致的漏电、断电问题。

　　工作头的防护罩采用可调节角度的卡扣结构，不需要额外工具就能快速调整防护罩的遮挡方向，切割作业时可以将防护罩调整到朝向操作人员的一侧，阻挡切割产生的高温碎屑、磨片碎裂时的飞溅碎片，降低作业安全风险；防护罩的厚度经过核算，能承受普通磨片碎裂时的冲击强度，不会被高速飞出的碎片击穿。工作头的输出轴采用标准螺纹接口，适配市面上通用的打磨片、切割片、百叶轮、钢丝轮等耗材，不需要定制特殊规格的配件，降低现场使用的耗材采购成本。

　　从安装边界和尺寸适配来看，整机的长度控制在单手握持的舒适范围内，最大外径不超过成年人手掌的握持围度，在狭小的设备间隙、管道内部作业时，不会因为整机尺寸过大无法伸入作业区域；整机的重量分配经过优化，电机端和工作头端的重量差控制在合理范围，握持时不会出现头重脚轻的问题，操作人员单手就能稳定控制打磨的进给力度，避免因为重心偏移导致打磨过量、磨片卡滞的问题。

　　在细节结构上，整机的外壳拼接处都做了止口结构，装配后拼接缝隙均匀，既可以防止作业时的碎屑、粉尘进入壳体内部，也能提升整机的外观一致性；碳刷位置设置了可拆卸的碳刷盖，不需要完全拆开整机外壳就能快速更换磨损的碳刷，降低日常维护的难度。输出轴的锁紧按钮设置在传动头的侧面，更换磨片时按下按钮就能锁死输出轴，不需要额外用扳手固定轴体就能完成磨片的拆装，提升耗材更换的效率。
