航空用EI歧管压力显示仪表三维设计

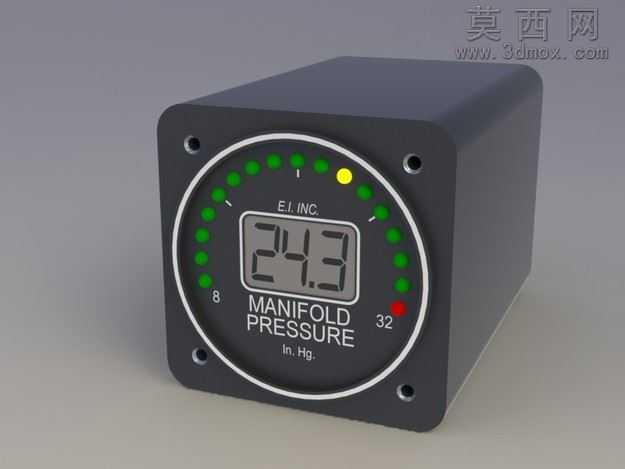

本作品为适配航空飞行器使用的EI歧管压力显示仪表三维建模设计，整体建模过程围绕真实航空仪表的工业设计规范展开，首先通过三维建模软件完成整体结构的比例搭建：主体采用方正的盒式壳体结构，壳体边角做符合航空设备安装标准的小圆角过渡，四个角预留对称的沉头安装孔位，孔位尺寸、沉头深度完全匹配通用航空仪表舱的安装固定要求，保证模型可直接用于虚拟装配场景。建模阶段对显示面板区域做了精细化结构拆分：外圈设置环形状态指示灯带，灯带内均匀排布状态指示点位，点位尺寸、间距严格参照真实仪表的人机工程设计，其中绿色指示点位覆盖常规压力区间，黄色点位对应压力预警阈值，红色点位对应压力超限区间，点位的凸起结构、透光槽结构均做了独立建模，还原真实仪表的灯光导光结构。面板中心区域分为数显模块与标识印刷区域，数显屏幕做凹陷式安装结构，屏幕边缘做遮光唇边设计，避免飞行过程中环境光线直射屏幕造成读数干扰；屏幕下方的压力单位标识、量程标识均通过浮雕建模实现，还原真实仪表的丝印标识质感，量程范围覆盖8至32英寸汞柱的歧管压力检测区间，完全匹配小型通用航空飞行器的发动机歧管压力检测需求。材质与渲染阶段针对不同部件做了写实材质调配：壳体部分采用哑光黑色航空工程塑料材质，添加细微的颗粒质感模拟真实注塑壳体的表面肌理，避免塑料材质出现过于廉价的高光反射；环形指示灯带采用半透明磨砂PC材质，未点亮状态下呈现深灰半透效果，点亮状态下可透出对应颜色的柔和光线，还原真实航空仪表指示灯的漫反射发光效果；数显屏幕采用低反射液晶面板材质，添加轻微的屏幕反光效果与像素格纹理，模拟真实背光液晶屏的显示质感；面板外圈的装饰圈采用亮面黑色烤漆材质，与哑光壳体形成材质层次对比，提升模型的视觉真实感。设计过程中充分考虑航空仪表的使用场景，整体结构无多余突出部件，所有外部结构均满足航空设备的防呆、防撞设计要求，模型比例精准，细节还原度高，既可以用于航空教学演示场景，也可用于飞行模拟类项目的座舱设备装配，整体建模布线规整，无冗余面数，可适配不同渲染引擎与三维编辑场景的使用需求。
