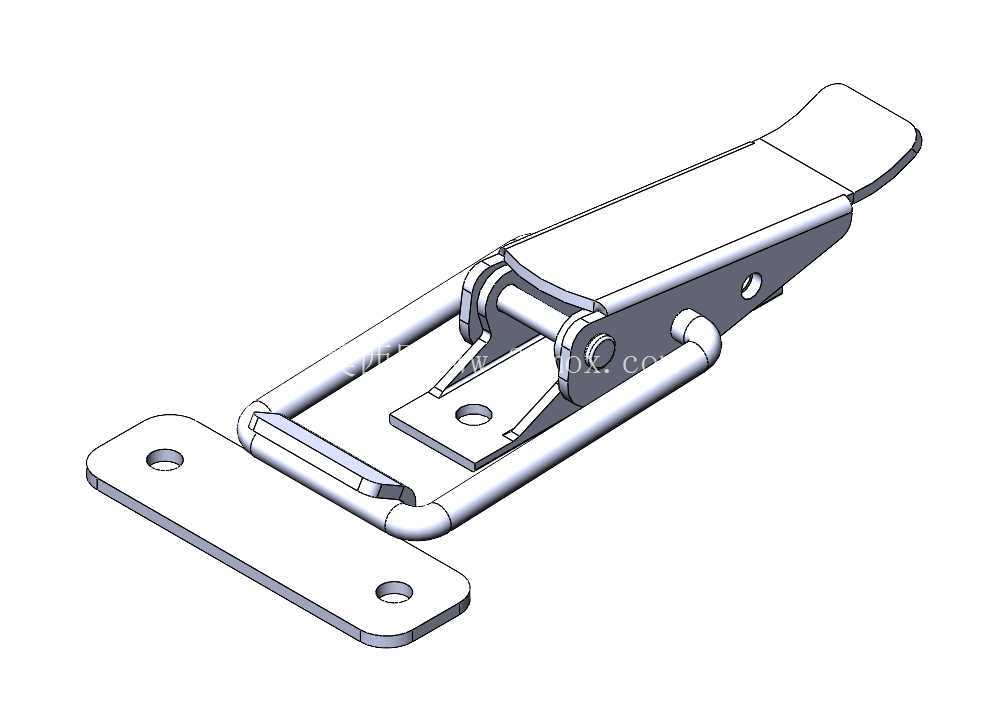

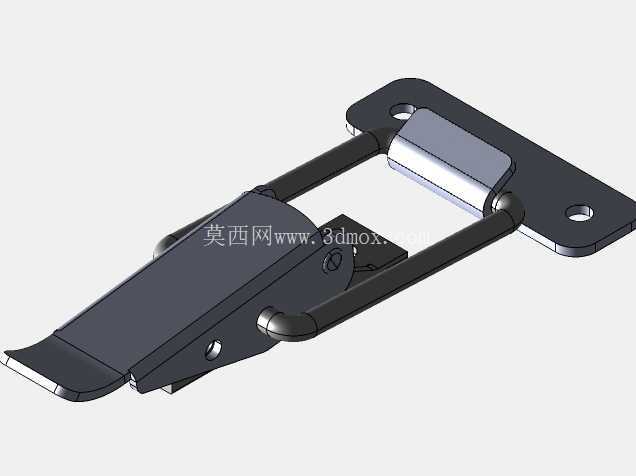

可调压紧式拉式搭扣锁具结构设计

　　这款拉式压紧搭扣是工业领域应用极广的快开快锁连接件，日常在密封舱门、设备检修门、模具合模锁紧、工装夹具快速压紧场景中随处可见，相比螺栓紧固的连接方式，它不需要额外工具就能完成开合操作，单人徒手即可完成锁紧与解锁动作，能大幅降低频繁开合部位的操作耗时。从结构设计逻辑来看，这款搭扣采用了杠杆增力的机械原理，通过手柄的转动行程带动U型锁紧钩完成拉紧动作，当手柄下压到锁定位时，整个机构会越过力学死点，形成稳定的自锁状态，不会因为设备运行的振动、外力冲击出现意外松脱的情况，能持续提供稳定的压紧力。

　　设计时特意在锁紧钩的连接部位预留了调节余量，通过螺纹结构可以调整U型钩的有效工作长度，适配不同的安装间隙与压紧量需求，不管是被连接件存在一定的厚度公差，还是密封件长期使用出现压缩永久变形，都可以通过调节锁紧钩的长度来补偿尺寸偏差，保证锁紧状态下的压紧力始终处于合理区间，不会出现锁不紧或者扣不上的问题。从承载能力来看，这款搭扣的压紧力覆盖150公斤到3000公斤的区间，不同规格的产品可以匹配不同的载荷需求，选型时只需要根据被连接件需要的总压紧力、安装点位的数量，计算单个搭扣需要承担的载荷即可，不需要额外计算复杂的力学参数。

　　安装边界方面，这款搭扣分为底座和锁钩两个独立安装部分，底座采用平板式安装结构，两个安装孔位对称分布，安装时只需要在被连接件的固定侧加工对应孔位，用螺栓或者铆钉将底座固定牢固即可；锁钩部分需要安装在活动侧的对应位置，安装时要保证锁钩与底座的挂接位置对正，避免出现偏载导致搭扣受力不均、提前失效的问题。实际使用过程中，当需要开启连接件时，只需要向上扳动手柄，杠杆结构会带动锁紧钩脱离锁止位置，整个机构的力臂设计经过优化，解锁时不需要施加过大的外力，操作手感顺畅；锁紧时只需要将手柄向下扳动到贴合底座的位置，就能完成锁紧动作，整个操作行程控制在合理范围内，不会出现手柄转动角度过大、操作空间不足的问题。

　　在密封场景使用时，这款搭扣的稳定压紧力可以让密封件保持均匀的压缩量，避免出现局部密封不严、漏液漏气的问题，相比传统的螺栓压紧方式，多点布置的搭扣可以让密封面的受力更加均匀，不会因为单个螺栓拧紧力过大导致密封件压溃，也不会因为拧紧力不足导致密封失效。在模具合模的应用场景中，这类搭扣可以作为辅助锁紧机构使用，在模具开合模的过程中快速锁紧模架，不需要反复拧动紧固螺栓，能有效缩短换模、调模的辅助时间，提升生产效率。在工装夹具设计中，这类搭扣常被用来快速压紧工件，针对小型零部件的加工、检测工位，搭配对应的定位结构，可以实现工件的快速装夹与拆卸，装夹过程中不需要使用扳手等工具，操作门槛低，重复装夹的一致性好，适合批量生产的工位使用。从结构细节来看，搭扣的所有铰接部位都采用了销轴连接，转动部位的间隙经过合理控制，既不会因为间隙过大出现锁紧晃动，也不会因为间隙过小导致转动卡滞，长期使用过程中铰接部位的磨损量极小，能保证长期使用的可靠性。整体外形采用了流线型的手柄设计，手柄的握持部位做了弧度处理，操作时手部的受力更加均匀，不会出现硌手的问题，底座的平板结构与安装面完全贴合，固定后不会出现突出的棱角，避免日常操作时出现磕碰划伤的问题。
