垂直压紧式快速夹钳工装夹具结构

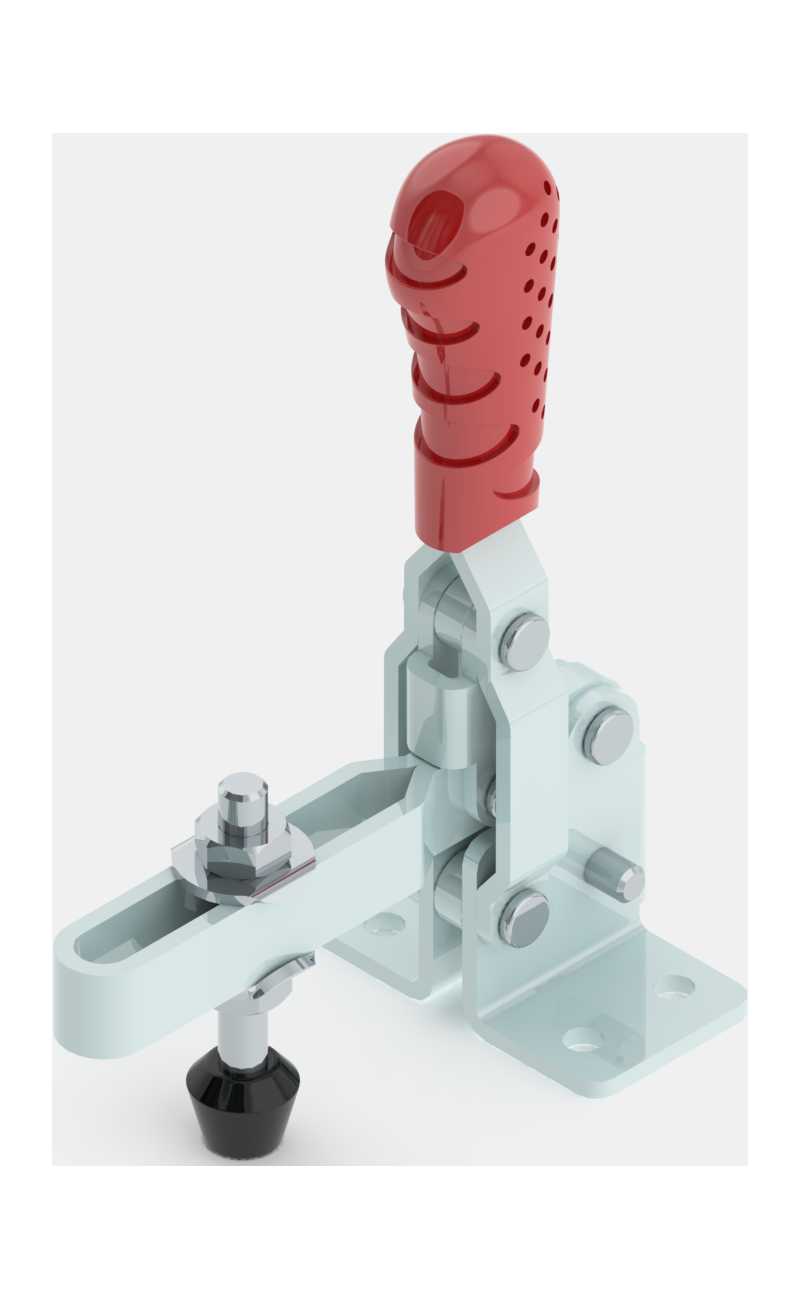

　　在机械加工、工装治具、装配流水线的工件定位环节，这类垂直下压式快速夹钳是出镜率极高的压紧元件，很多刚接触工装设计的工程师容易忽略这类标准件的选型细节，最后要么出现压紧力不足导致工件飞脱，要么打开角度不够取件卡滞的问题。这款夹钳的核心动作逻辑是通过肘节过死点的机械结构实现锁止，操作端的红色握把下压到垂直位置时，内部连杆机构刚好越过力学死点，此时即便压紧端受到工件向上的反作用力，机构也不会自行松脱，只有主动向上扳动握把才能解锁，这种纯机械锁止的特性不需要额外的气源、电源配套，在没有动力源的简易工装、野外维修工位、临时装配台架上都能直接使用，适配性远高于气动、液压压紧元件。从实际承载能力来看，这款夹钳的额定压紧载荷能达到3000公斤，

　　这个参数对应的是锁止状态下压紧端可承受的最大反向力，选型时不能直接按工件重量匹配，要考虑加工过程中的切削力、振动冲击带来的附加载荷，比如铣削工位用的话，压紧力至少要预留1.5倍的安全系数，避免断续切削的振动让机构出现微位移。夹钳的底座采用带安装孔的平板结构，两个长圆形安装孔可以适配M6或者M8的内六角螺栓，安装时不需要过高的孔位精度，长孔预留了2-3mm的位置调整余量，方便现场装配时微调夹钳的固定位置，适配不同尺寸的工件定位需求。压紧臂部分做了三种可选结构，实心压臂适合大平面工件的直接压紧，U形压臂可以避让工件上的凸台、螺柱等结构，带固定孔的压臂则可以自行加装橡胶压头、尼龙压块，避免压紧时刮伤工件的已加工表面，

　　这个细节设计在做有色金属件、外观件的工装时非常实用，不需要额外对压头做二次改造。夹钳的打开角度最小能达到90度，这个角度是指握把解锁后向上抬起的最大摆角，对应的压紧端会完全抬离工件定位面，留出足够的取件空间，不会出现压臂挡在工件上方，取件时需要歪斜磕碰的问题，在流水线快速上下料的工位上，这个打开角度能直接减少每个工件的取放时间，提升整线的装配节拍。压杆末端的黑色可调压头采用细牙螺纹调节，旋转压头就能调整压紧行程，调整范围在15mm左右，可以适配不同厚度的工件，不需要额外加装垫片调整压紧高度，调节到位后靠锁紧螺母锁死，避免长期使用后压头松动导致压紧力下降。从安装边界来看，这款夹钳的底座安装面到压头最低位置的垂直高度为72mm，

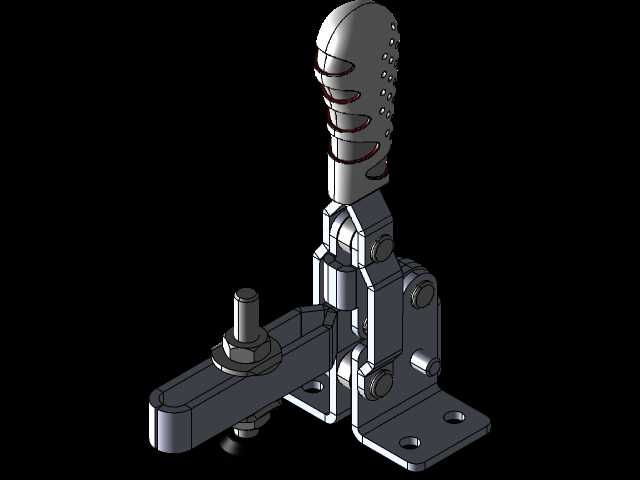

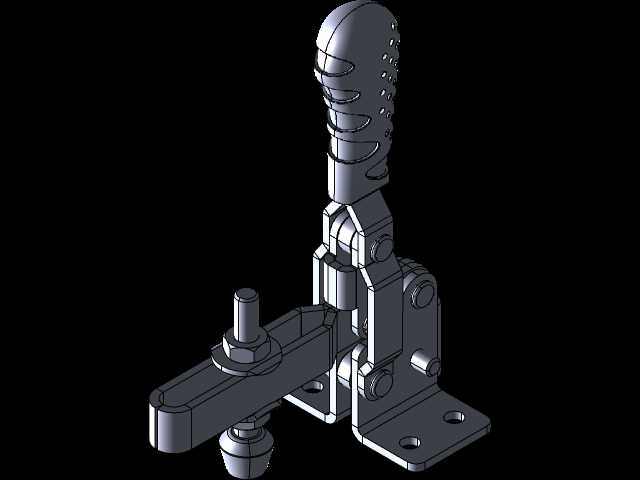

　　压紧臂的水平伸出长度为85mm，设计工装时要注意定位块的高度不能超过60mm，否则压臂下压时会和定位块发生干涉，握把的操作空间需要预留至少100mm的垂直高度，方便操作人员手掌完全握住握把发力，不会被工装台架的其他结构挡住操作空间。在焊接工装的应用场景里，这类夹钳的金属结构件都做了镀锌防锈处理，焊接飞溅的焊渣粘在表面后很容易清理，不会像喷漆表面那样被焊渣烫掉漆层生锈，在冲压件的检具上使用时，夹钳的重复定位精度能控制在0.1mm以内，完全满足冲压件的形位公差检测要求。很多工程师在建模时容易忽略夹钳的运动包络，只画了锁止状态的模型，没有模拟打开状态的摆臂位置，最后工装做好后才发现握把抬起时会碰到旁边的定位销或者其他夹具，这款模型已经把开合两个状态的运动极限都做了参数化约束，导入装配体后可以直接模拟整个动作行程，提前排查干涉问题。夹钳的所有铰接轴都采用铆接结构，没有额外的紧固件，长期使用不会出现轴销脱落的问题，铰接位置的配合间隙控制在0.05mm以内，压紧时没有明显的虚位，不会因为间隙导致工件压紧后出现窜动。在木工加工、电子装配、钣金折弯的辅助定位场景里，这款夹钳也能适配，只需要更换对应材质的压头，就能避免压伤木质、塑料、薄壁钣金类的软质工件，不需要对夹钳主体做任何结构改造。
