可调节重型搭扣式快速锁紧夹具结构

　　这款带自锁特性的拉动式搭扣夹具，在工业现场的适用场景覆盖极广，小到小型密封试验舱的舱门压紧、注塑模具的侧抽芯锁紧，大到物流周转箱的箱盖锁固、钣金焊接工装的工件定位，但凡需要反复开合、且要求闭合后保持稳定预紧力的连接部位，都能见到这类结构的身影。和传统螺栓紧固方式相比，它不需要借助扳手等额外工具，操作人员单手握持手柄即可完成锁紧与解锁动作，单工位的装夹耗时能压缩到1秒以内，在高频次开合的作业场景下，能大幅降低操作工人的劳动强度，提升流水线的整体作业节拍。

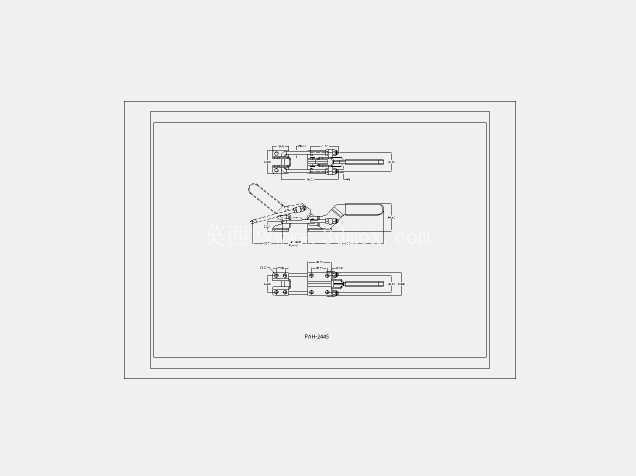

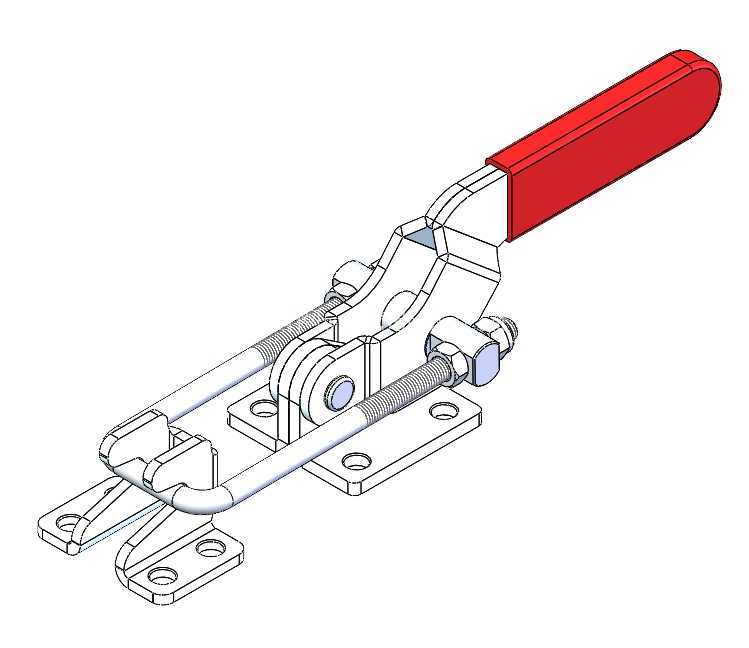

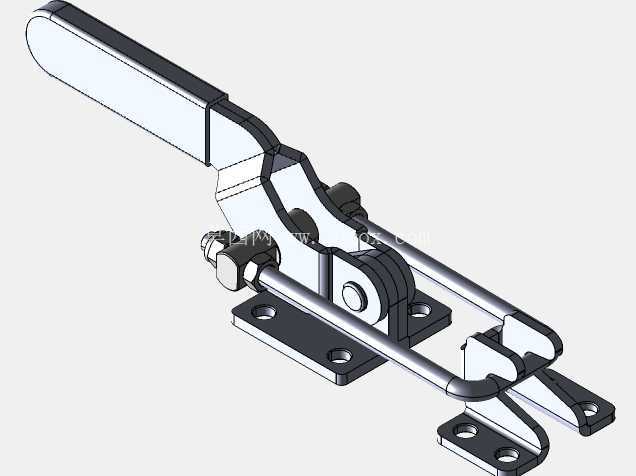

　　从功能实现逻辑来看，这款夹具的核心是利用连杆机构的死点位置实现锁紧自锁：当手柄向下扳动到锁定位置时，连杆传动结构会越过力的作用死点，此时哪怕锁紧端受到向外的拉力，机构也不会自行松脱，除非主动向上扳动手柄解锁。和普通固定式搭扣不同，这款结构在拉钩端集成了可调式U型螺栓结构，螺杆上配套的调节螺母可以根据实际安装间隙调整拉钩的有效行程，哪怕安装面存在一定的加工误差、或者被压紧件存在厚度公差，也能通过调整螺母位置获得合适的预紧力，不会出现锁不紧或者扣不上的情况。夹具体的底座采用双安装孔的平板式设计，安装时可以通过螺栓直接固定在设备基体上，两个安装孔的间距经过标准化设计，适配行业内通用的安装孔位，不需要额外做安装基板的二次加工。

　　设计这款结构的时候，首先要考虑的是受力路径的合理性：所有传力部件的受力方向都要沿着零件的轴向布置，避免出现额外的弯曲力矩，否则长期反复使用后容易出现部件变形、锁紧力衰减的问题。手柄部分做了加长的力臂设计，操作人员施加很小的握力就能在拉钩端获得数千牛的锁紧力，按照常规的参数匹配，这款规格的夹具锁紧后能承受150公斤到3000公斤的反向拉力，足以应对绝大多数工业场景的锁紧需求。手柄外部包覆的红色防滑套，一方面是增加握持时的摩擦力，避免手上沾有油污时操作打滑，另一方面也能在复杂的设备环境中起到视觉标识作用，让操作人员快速识别夹具的操作位置。

　　从安装边界来看，这款夹具分为锁体和锁钩两个独立部分，锁体固定在其中一个安装面上，锁钩固定在对应的活动部件上，安装时需要保证两个部件的对中度，避免拉钩受力时出现偏载，否则会加速铰接部位的磨损，缩短夹具的使用寿命。铰接部位的销轴都做了淬火处理，表面硬度足够应对反复转动的磨损需求，日常使用中只需要定期在铰接点滴注少量润滑油，就能保证机构动作顺畅，不会出现卡滞。在做配套结构设计的时候，需要预留出手柄的扳动空间，避免手柄活动范围内有其他零部件干涉，解锁状态下手柄向上抬起的角度大概在45度左右，锁紧状态下手柄完全贴合在锁体上方，不会额外占用外部空间。

　　在实际选型应用的时候，需要根据被压紧件需要的密封压力或者锁紧力选择对应规格的夹具，不要超负载使用，否则容易出现连杆变形、锁紧失效的问题。如果是用在有密封要求的舱门场景，可以配合橡胶密封条使用，调整U型螺栓的调节螺母，让锁紧后的密封条压缩量保持在合理区间，既保证密封效果，也不会因为压缩量过大导致夹具长期处于过载状态。和垂直压紧式的快速夹具不同，这款拉动式的结构锁紧力方向是沿着拉钩的轴向，更适合两个平行安装面之间的拉紧锁紧，不会对被固定件产生垂直方向的额外压力，适合薄壁件、易变形件的锁紧固定，不会因为压紧力过大导致工件出现变形。
