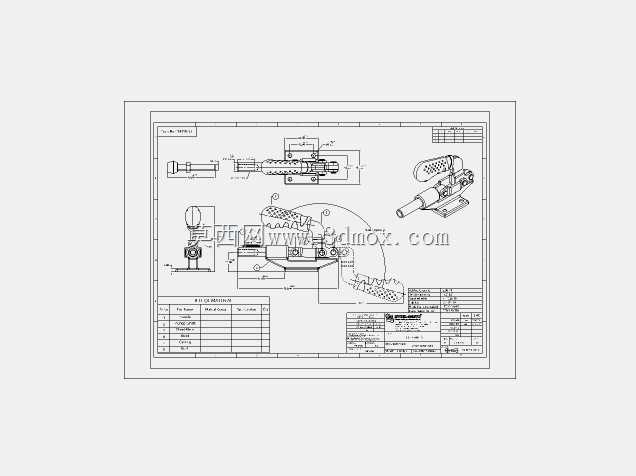

推拉式直线动作肘节夹紧钳结构

　　在工装夹具设计领域，直线动作肘节夹钳是小到电子元器件定位、大到钢结构组焊工位都随处可见的基础夹紧元件，这款推拉式肘节夹钳的结构设计，完全围绕快速装夹、稳定锁止的核心需求展开，没有多余的装饰性结构，每一处几何特征都服务于实际装夹动作。从实际应用场景来看，这类夹钳常被布置在焊接工装的定位面旁，用来顶住工件的侧向定位面，或是在装配流水线上对塑料壳体、钣金件做轴向推压固定，相比螺纹旋紧的顶紧结构，它的操作行程固定，锁紧力稳定，不会因为操作人员的手劲差异出现夹不紧或是顶变形工件的问题，尤其适合批量生产工位的快换装夹需求，单工位操作时间能压缩到螺纹夹紧结构的五分之一以内。

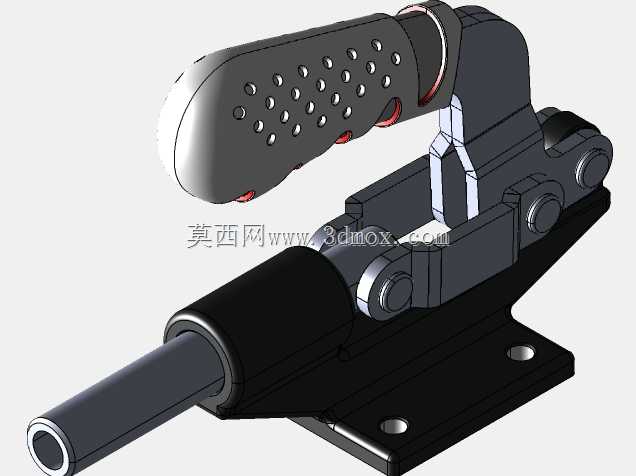

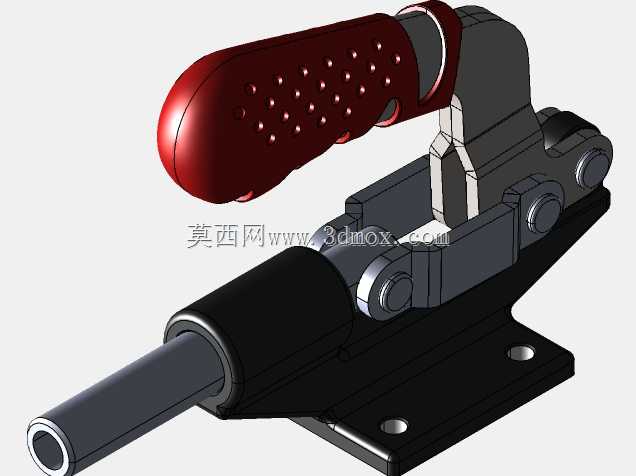

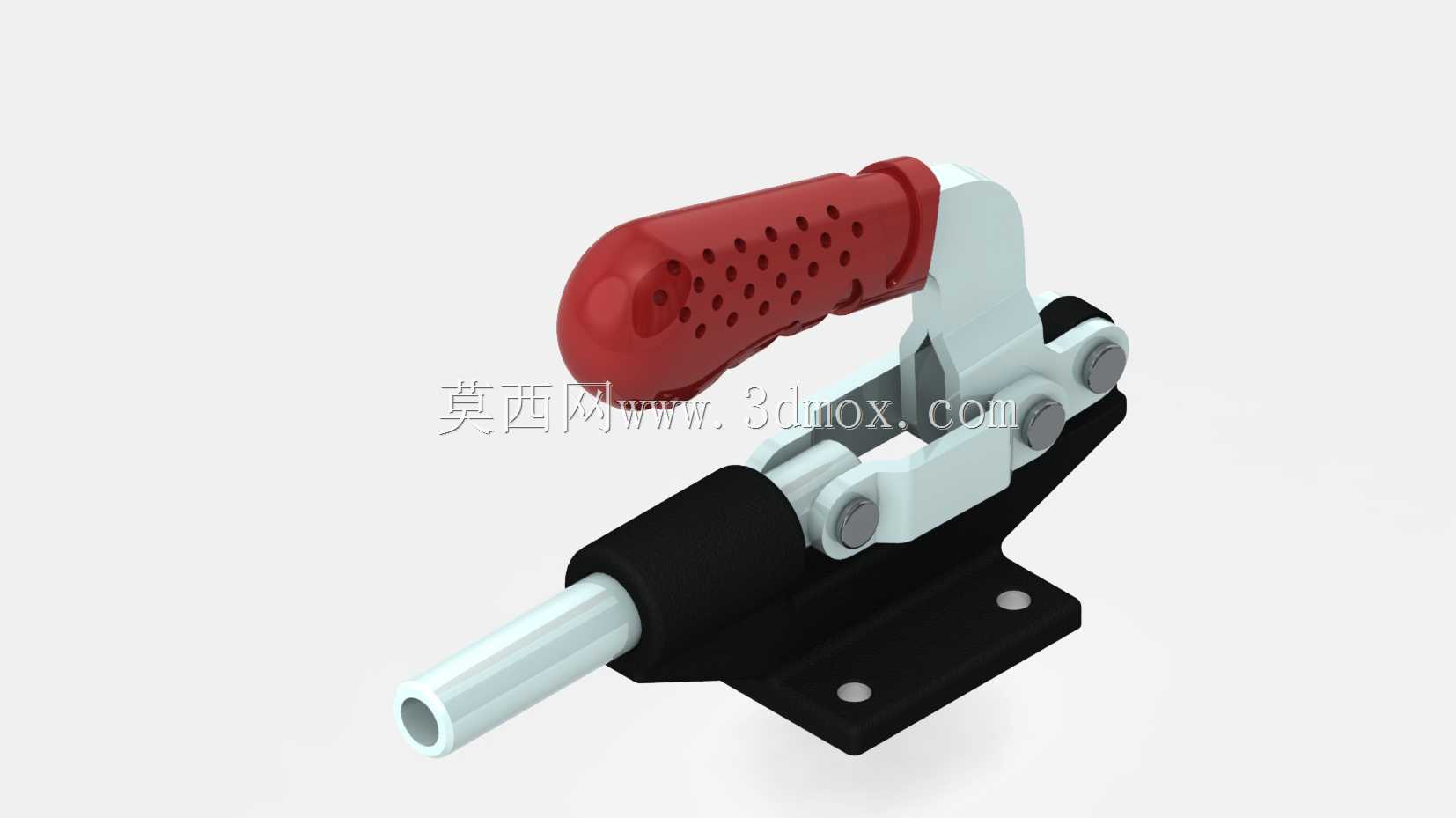

　　从功能特性上看，这款夹钳采用肘节过死点锁止原理，当手柄扳动到锁止位置时，连杆机构越过力学死点，哪怕柱塞受到工件的反向顶推力，机构也不会自行松脱，不需要额外增加锁止销或是防松结构；手柄表面做了密集的防滑凹点，操作人员戴劳保手套操作时也不会打滑，扳动手感反馈清晰，到位时会有明确的触感提示，不需要反复确认是否锁紧。柱塞部分采用圆柱光轴结构，前端可以根据装夹需求更换压头，比如橡胶压头、尼龙压头或是金属定位顶头，适配不同材质工件的装夹需求，避免夹伤工件表面。底座采用带安装孔的平板结构，两个安装孔的间距经过标准化设计，可以直接适配市面上通用的夹钳安装孔位，不需要重新打孔攻丝就能替换旧款夹钳，降低产线改造的成本。

　　设计思路上，整个机构的连杆铰接点都做了衬套预留结构，长期使用出现磨损后只需要更换衬套就能恢复配合精度，不需要整体报废夹钳；手柄的力臂长度经过匹配计算，操作人员只需要施加很小的扳动力，就能在柱塞端输出额定的顶紧力，覆盖45公斤到4500公斤的额定负载区间，不同型号的夹钳只是在连杆厚度、柱塞直径、底座尺寸上做等比例放大，核心的连杆运动逻辑完全一致，方便系列化选型。从安装边界来看，夹钳在松开状态下柱塞的缩回行程足够让开工件的取放空间，不会出现装拆工件时柱塞干涉的问题，锁止状态下柱塞的伸出量误差控制在很小的范围内，批量使用时不需要逐个调整顶紧行程，就能保证所有工位的夹紧力一致。

　　在三维建模过程中，这类夹钳的建模重点在于连杆机构的运动干涉检查，需要模拟整个扳动行程中各零件的相对位置，确保手柄扳动到极限位置时不会和底座、柱塞发生碰撞，同时要验证死点位置的机构角度，保证锁止可靠不会松脱；所有铰接孔的同轴度、柱塞和导向孔的配合间隙都要符合实际加工精度，不能出现理论上无间隙、实际装配卡死的问题。对于做设备设计的工程师来说，这类标准夹钳不需要从头设计，直接选用成熟结构的三维模型导入装配体，只需要确认安装孔位、柱塞行程、额定负载三个参数就能完成选型，能大幅缩短工装设计的周期，避免重复设计标准件带来的工作量浪费。在实际产线应用中，这类夹钳的维护成本极低，只需要定期在铰接点加注少量润滑脂，就能保证数万次操作无故障，相比气缸、液压缸等动力夹紧元件，它不需要外接气源或是液压源，完全靠手动操作，适合没有动力源的简易工装、户外临时装夹工位使用，适用场景非常灵活。
