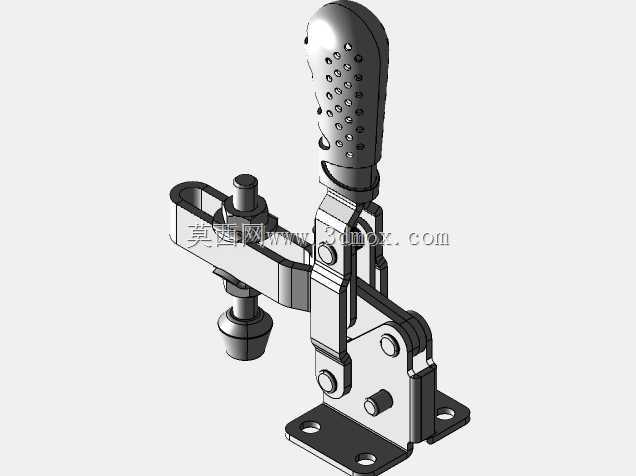

垂直压紧式肘节快速夹钳结构设计

　　这款垂直压紧式肘节夹钳是工装治具、非标设备里应用极广的压紧定位元件，日常在焊接工装台、机加工工位夹具、装配线定位治具、木质家具拼合工装、注塑件水口裁切治具上都能见到它的身影，核心作用是在工序作业时对工件施加稳定的垂直向下压紧力，避免工件受切削力、焊接应力、装配外力时出现位移、翘曲，保证加工或装配的位置精度。从结构原理来看，它利用肘节机构的过死点锁止特性实现夹紧状态的自锁，也就是当操作手柄下压到锁止位置后，连杆机构越过力的死点位置，此时哪怕压紧端受到工件的反向顶推力，夹钳也不会自行松脱，只有人为向上扳动手柄越过死点才能解除压紧状态，这种锁止特性不需要持续施加外力就能保持夹紧力，操作效率比传统的螺栓压紧、压板压紧高很多，

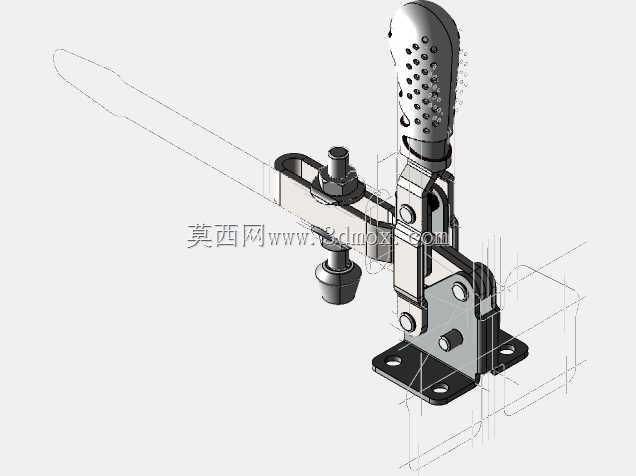

　　单次装夹的操作时间能压缩到1秒以内，非常适合高频次重复装夹的作业场景。从承载能力设计上，这款夹钳的额定压紧承载力可以达到3000公斤，足够覆盖绝大多数薄板件、型材件、中小型结构件的装夹需求，不会因为压紧力不足导致工件窜动。夹钳的打开角度设计为最小90度，这个角度是经过实际作业场景验证的：当手柄扳动到打开位置时，压头会完全抬离工件安装面，留出足够的上下料空间，不管是人工取放工件，还是用机械手自动上下料，都不会和压头产生干涉，不需要额外调整夹钳位置就能完成工件装卸，适配流水线的快节奏作业需求。夹钳的底座采用带安装孔的平板式设计，安装孔位做了长圆孔与圆孔的组合设计，既可以通过螺栓直接固定在工装平台的T型槽上，也可以固定在定制的治具基板上，

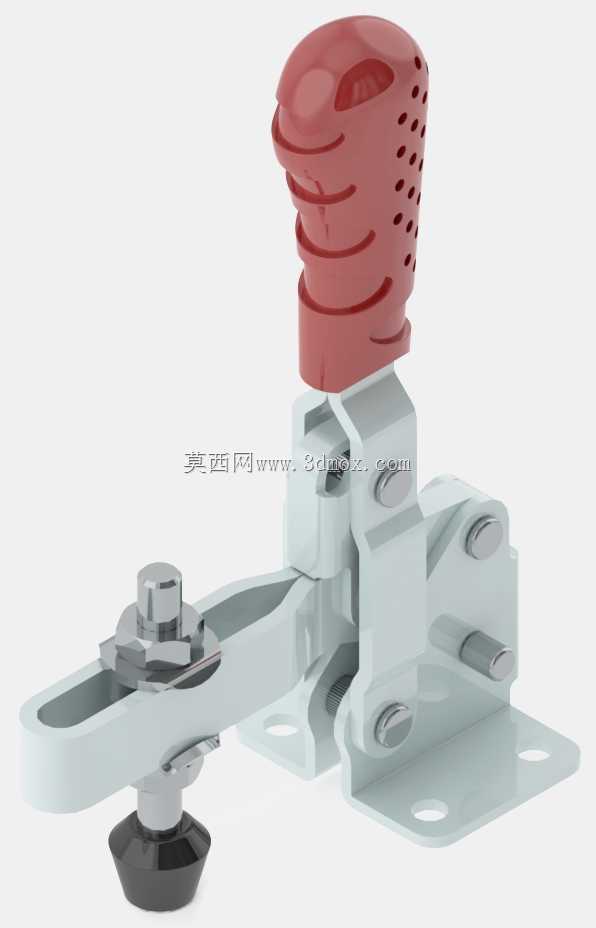

　　安装时可以通过长圆孔微调夹钳的前后位置，适配不同尺寸工件的压紧点需求，不需要额外加工复杂的安装结构，降低工装的制作成本。压紧端的压头采用可调式结构，压杆带有外螺纹，可以通过旋转压头调整压紧行程，适配不同厚度的工件，压头底部采用橡胶包覆的压块，既可以增大和工件表面的摩擦力，提升夹紧的稳定性，也能避免刚性压头直接接触工件表面造成压痕、划伤，对表面质量要求高的阳极氧化件、喷涂件、抛光件尤其友好。操作手柄部分采用带防滑孔的红色包覆套，一方面是红色的高辨识度能让操作人员快速识别操作位置，另一方面包覆套的防滑纹理和透气孔能提升操作手感，长时间频繁操作也不容易打滑，减少操作疲劳。夹钳的所有铰接销轴都采用了铆接加间隙配合的设计，

　　既保证连杆机构转动灵活无卡滞，又不会因为长期使用出现销轴松脱的问题，夹臂部分可以根据实际使用需求选择实心杆、U型叉杆或者带固定孔的结构，方便用户加装定制的压头、接长杆，适配特殊形状工件的压紧需求，比如压紧带斜面的工件时，可以在压杆末端加装万向压头，保证压头和工件表面完全贴合，压紧力均匀分布，不会出现点接触压伤工件的情况。在实际选型使用时，需要注意安装边界尺寸：底座的安装孔距要和工装平台的槽距匹配，压头的最大张开高度要大于工件的装夹高度，避免压头抬升高度不足导致工件无法放入；夹紧力的选择要比实际需要的压紧力大30%左右，预留足够的安全余量，避免长期满负载使用导致肘节机构磨损提前失效；铰接位置需要定期加注润滑脂，减少转动副的磨损，延长夹钳的使用寿命。这类夹钳和水平式、推拉式夹钳的应用场景有明显区别，垂直压紧式的操作手柄在夹紧状态下是处于水平低位的，不会在工件上方突出过高的结构，适合操作空间有限、上方有刀具或者作业机构的场景，不会和周边设备产生干涉。
