车辆集成式油水气复合冷却系统结构

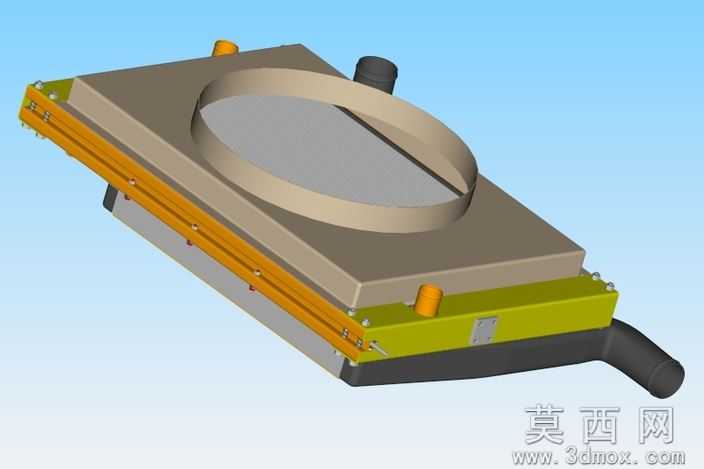

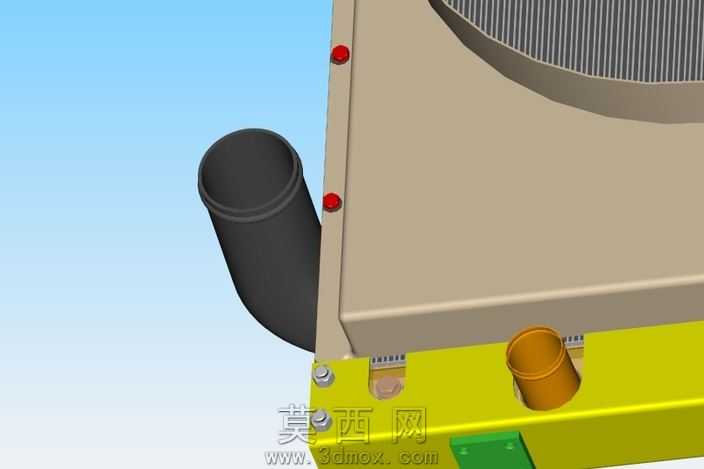

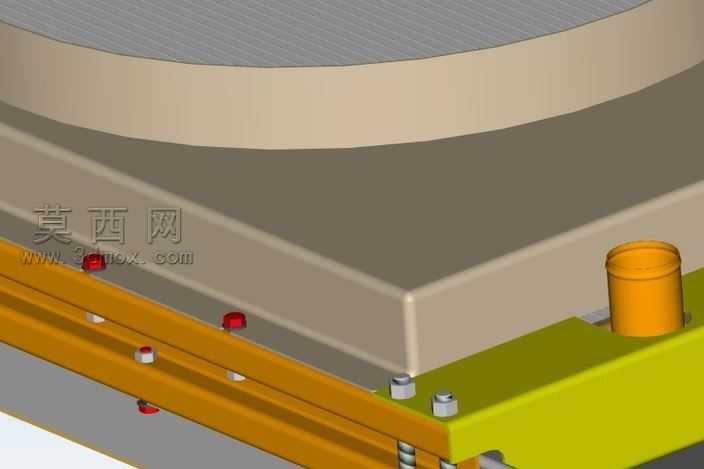

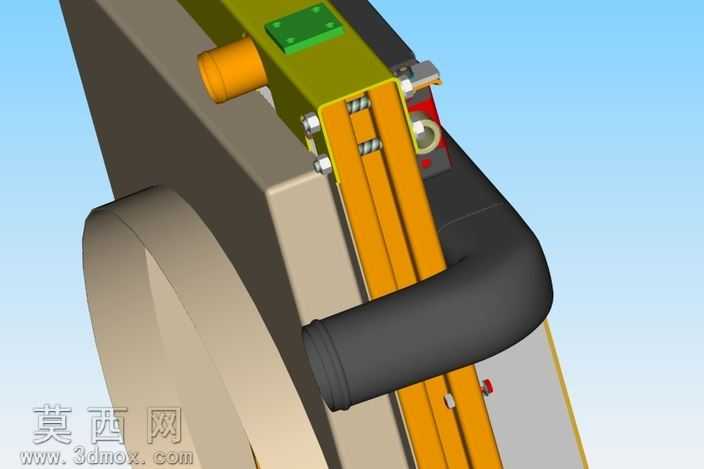

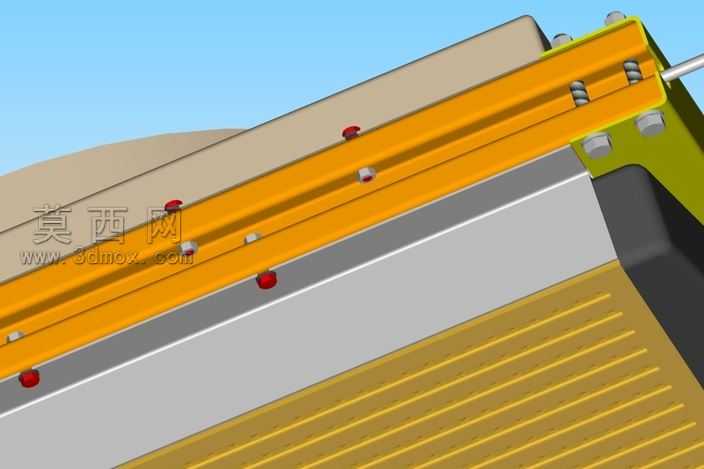

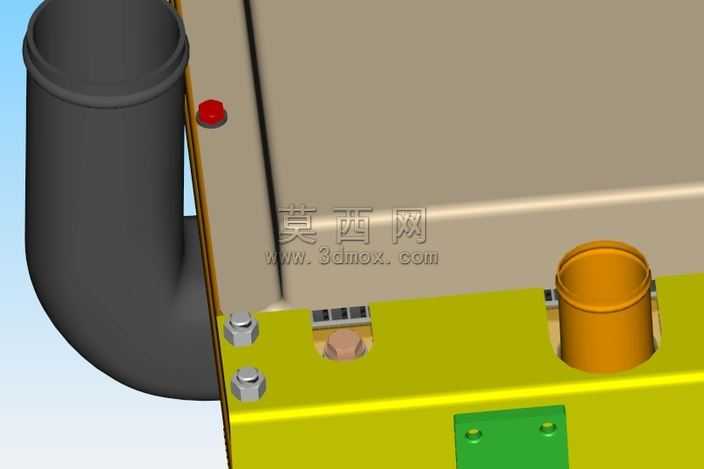

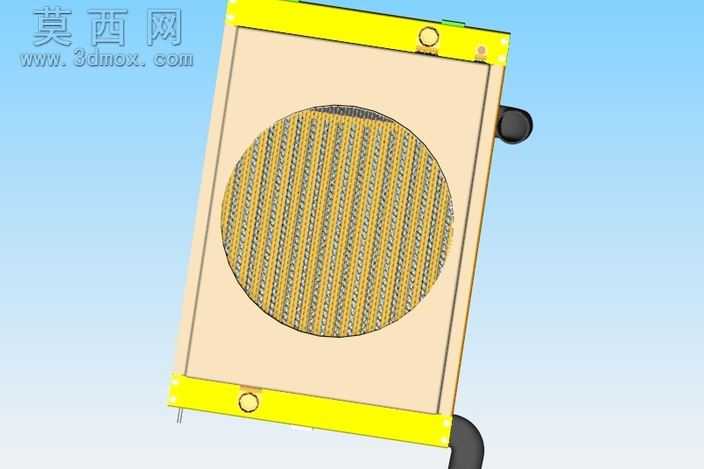

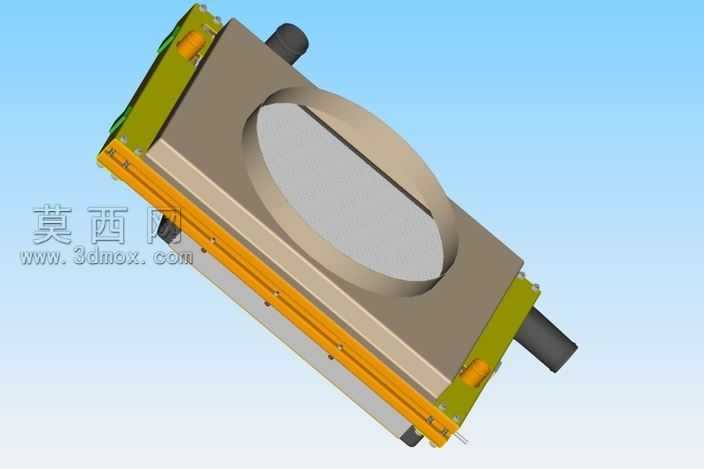

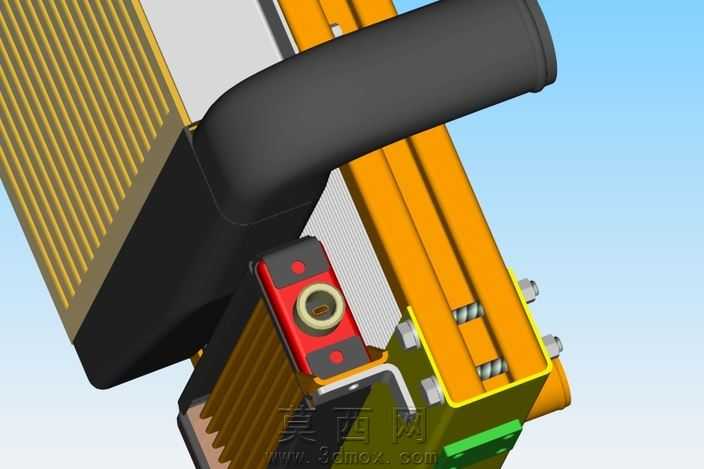

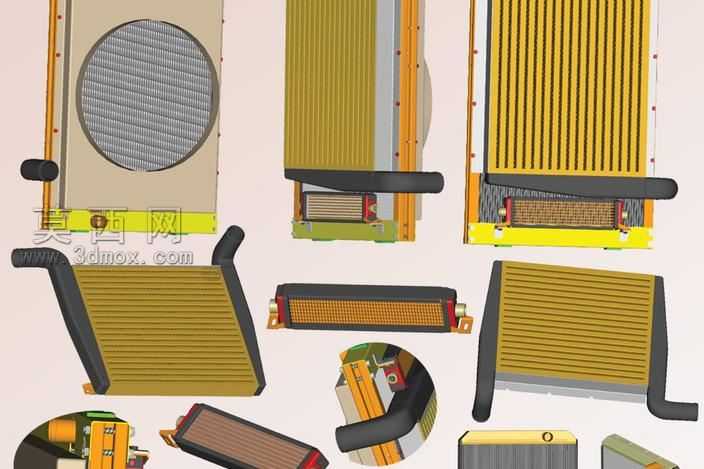

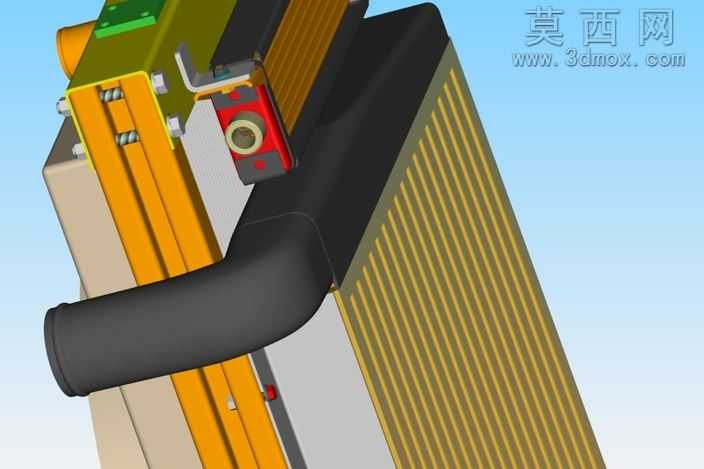

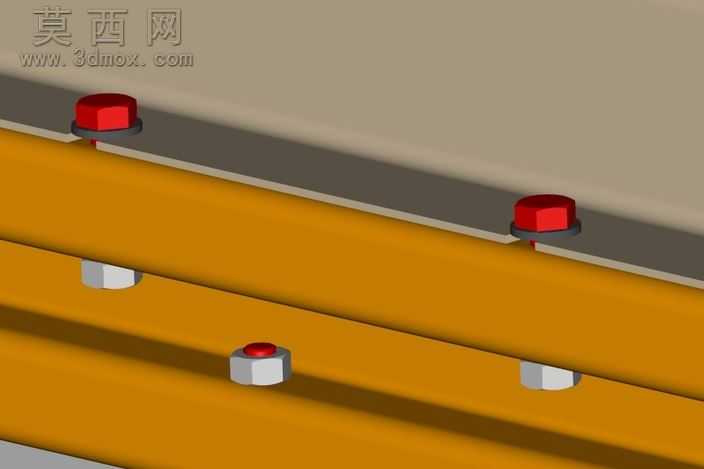

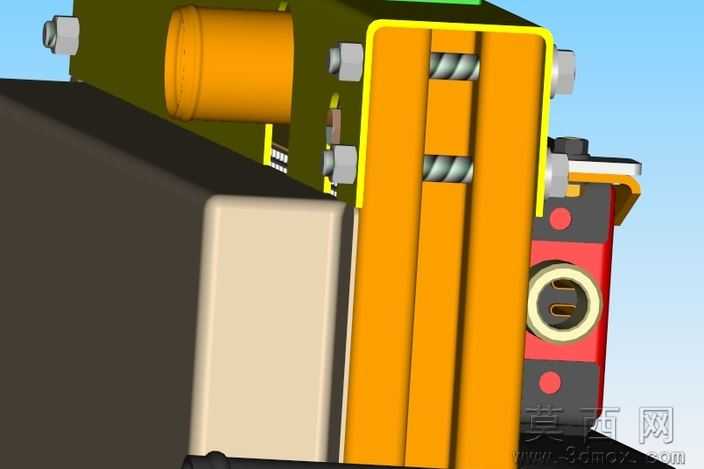

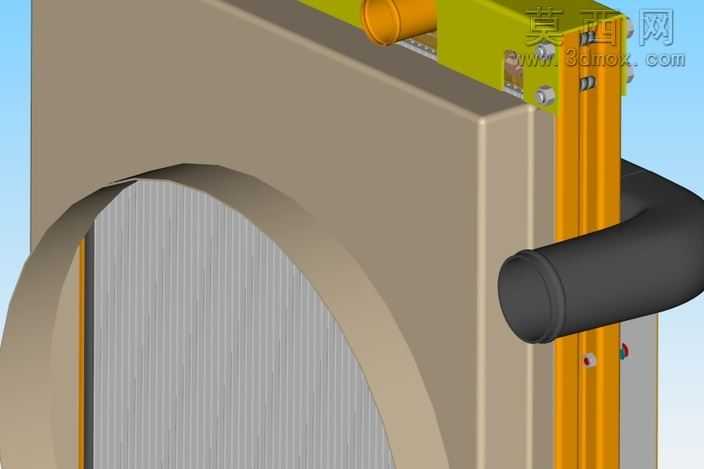

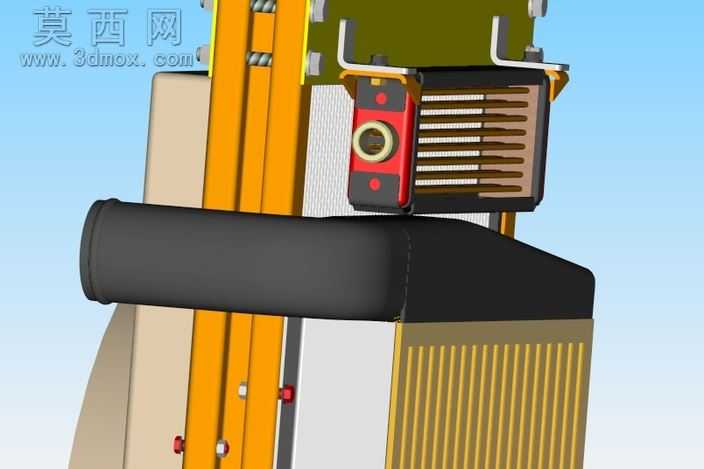

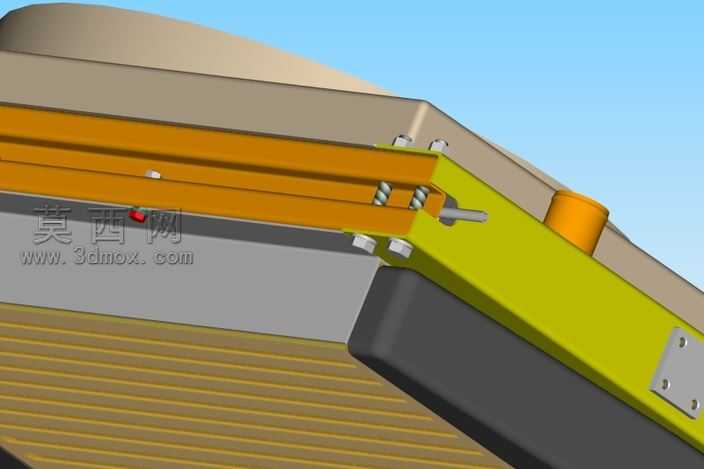

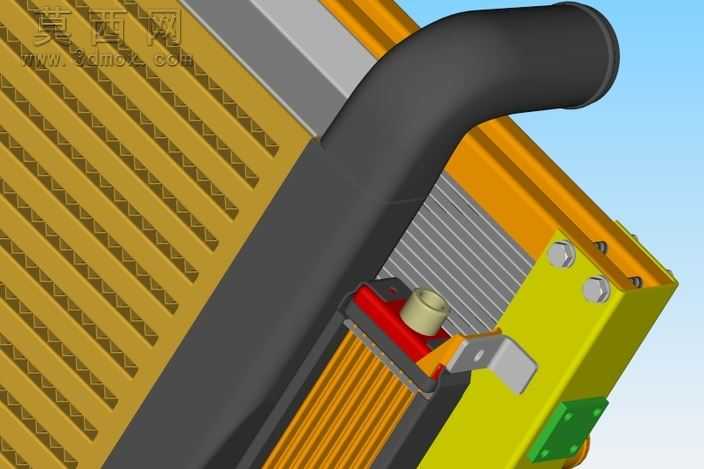

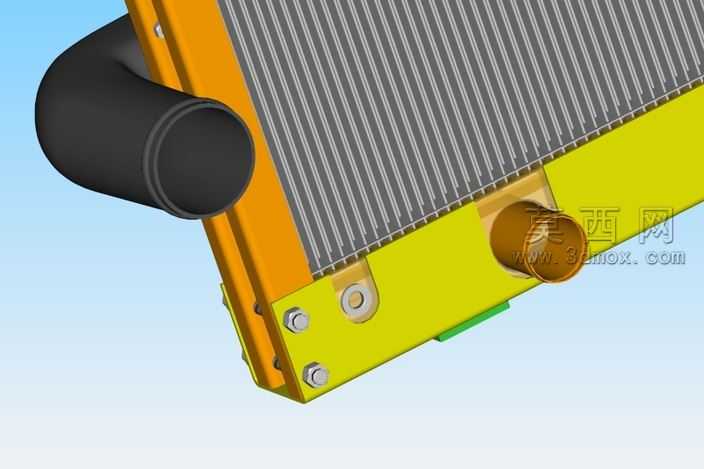

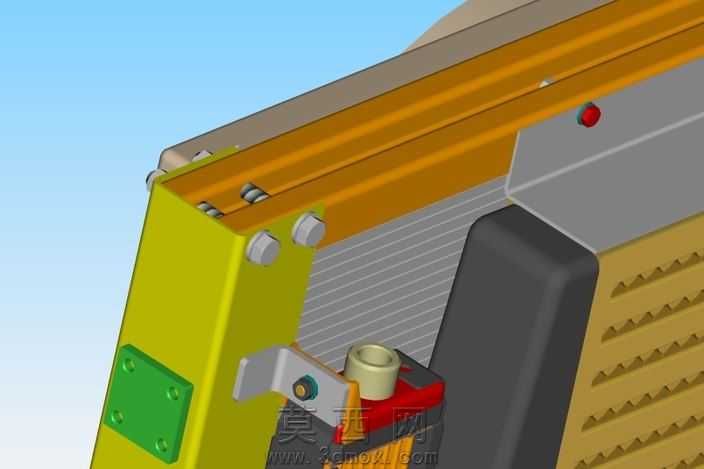

本套冷却系统三维模型采用模块化集成设计思路，在三维建模阶段就对油冷、水冷、风冷三类散热单元的布局做了协同规划，将原本分散布置的三类散热组件整合为紧凑的一体化总成，大幅缩减了散热系统在动力舱内的占用空间，适配紧凑型车辆动力舱的布置需求。建模过程中对各部件的装配公差做了精准预留，散热器翅片采用参数化建模方式生成，可根据散热功率需求快速调整翅片密度、流道宽度等核心参数，无需重新搭建基础模型。渲染阶段针对不同部件做了差异化材质处理：散热管路采用哑光耐温橡胶材质，还原实车胶管的磨砂质感与耐温属性；金属散热壳体采用阳极氧化金属材质，模拟铝合金散热件的细腻金属光泽与表面处理效果；散热芯体部分采用高导热金属材质搭配细密翅片结构，还原真实散热器的通风散热结构特征；固定支架部分采用工程塑料与金属紧固件结合的材质表现，清晰区分不同结构件的材质属性与功能定位。结构设计上，系统集成了机油冷却回路、冷却液循环回路、空气流通散热通道三类独立又协同的散热路径，粗径橡胶管路负责大流量冷却液的输送，侧置的油冷单元负责机油温度管控，前置的大面积翅片组负责行驶过程中的迎风换热，各单元之间通过密封连接结构组合，既保证了不同介质回路的密封独立性，又实现了散热效率的协同提升。建模时还对各部件的安装定位点做了标准化设计，预留了与车辆动力总成、车架的安装接口，可直接适配不同排量动力系统的散热需求，后续改型仅需调整芯体参数与管路走向即可完成适配，大幅提升了模型的复用性与设计迭代效率。
