车载发动机机油冷却换热装置结构

　　这款油冷换热部件主要面向内燃动力系统的润滑回路热管理场景，在工程机械、农用装备、商用车辆以及固定式动力机组中都有对应使用位置，核心作用是把循环机油携带的摩擦热与燃烧余热持续带出，让润滑油工作温度稳定在合理区间，避免高负荷工况下油膜黏度快速下降、密封件过早老化，也能减少冷启动后油温上升过慢带来的润滑效率问题。

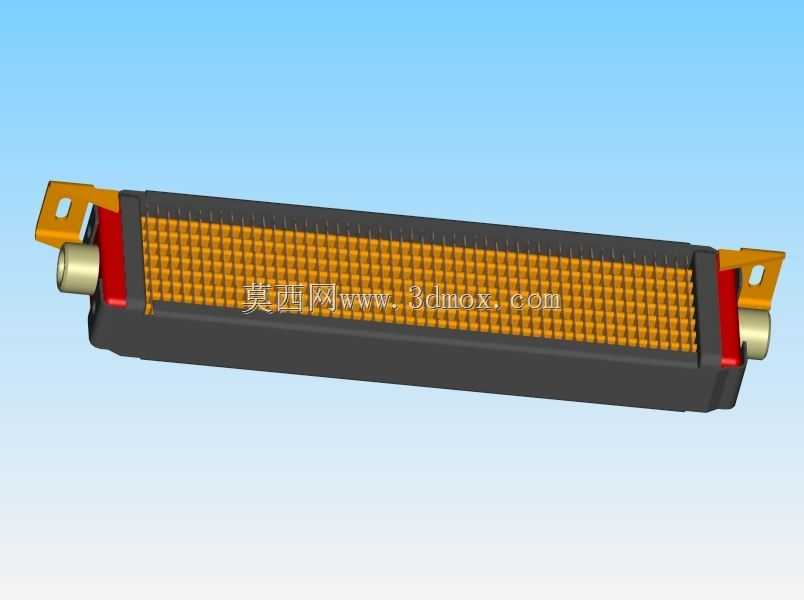

　　从整机布置边界来看，该部件采用长条形扁体布局，整体沿长度方向延展，芯体正面布置密集的阵列式散热鳍片，两侧集成油路接口与安装固定支耳，端部的金属管接头直接对接润滑系统的进出油管路，支耳上预留装配孔位，可通过螺栓固定在发动机侧部、车架预留安装面或者冷却模块旁的支架上。这种窄长构型不需要占用过大的正面迎风空间，在整车前端布置空间紧张、冷却模块已经叠加水散与中冷的场景下，可灵活贴附在风道侧边，借助行驶迎面风或者冷却风扇的导流气流完成强制散热，安装时只需核对接口中心距、支耳孔位与周边管路的避让间隙，就能完成装配定位，不需要对原有油路走向做大幅改动。

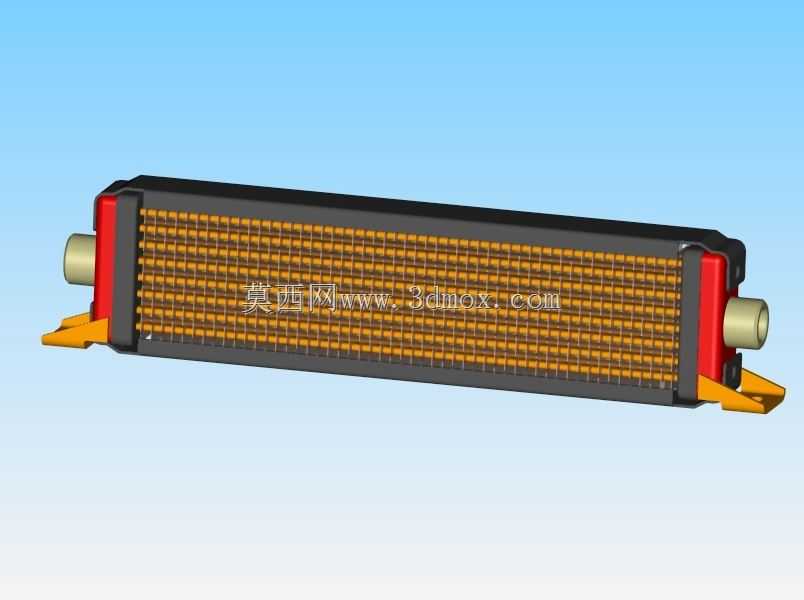

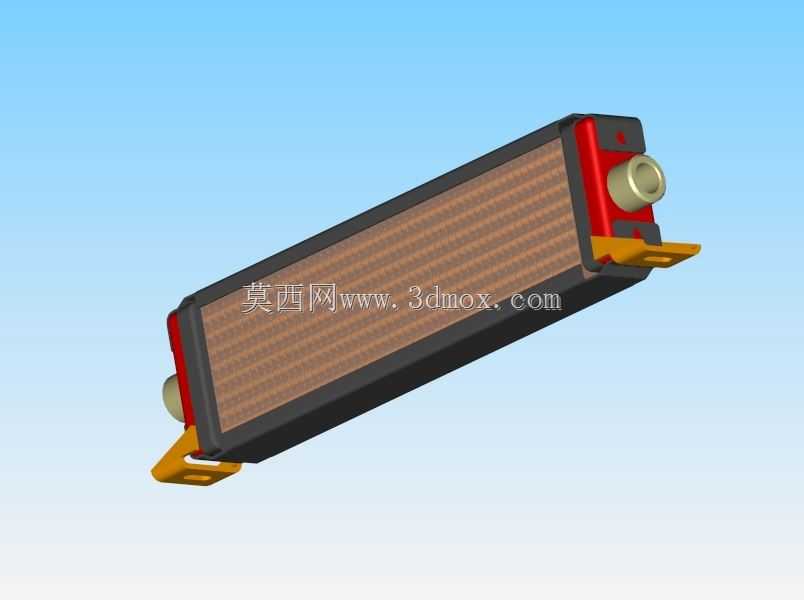

　　结构设计上，芯体区域的密集格栅鳍片是换热核心，高温机油从一端接口流入内部流道，在流道内完成热量传导，热量通过芯体壳体传递到外侧大面积鳍片，气流穿过鳍片间隙时持续带走热量，降温后的机油从另一端接口回流至油底壳或者主油道。端部采用红黑配色的密封与限位结构，对芯体两端做封边约束，既阻隔机油外渗，也能缓冲车辆运行过程中的振动冲击，避免芯体与端框之间出现硬连接疲劳开裂；两端伸出的圆柱形油口采用标准管路对接形式，可适配硬管法兰连接或者橡胶油管卡箍连接两种装配方案，适配不同机型的油路改造需求。侧边的橙色固定支架向外弯折，开孔位置避开芯体主换热面，锁紧螺栓时不会挤压内部油道，也保证安装作用力全部传递到支架而非脆弱的散热鳍片上。

　　在实际工况匹配中，这类油冷器的选型需要结合发动机机油循环流量、持续热负荷以及安装位的通风风速确定芯体长度，鳍片的排布密度直接决定散热面积大小：密度越高，单位长度换热面积越大，但过密的鳍片会增大风阻，在沙尘较多的作业环境中还容易堵塞风道，因此该结构的鳍片间隙预留了合理通流宽度，兼顾散热效率与野外工况的抗堵能力。外壳主体采用深色包覆结构，把芯体侧边完全承托，长条形芯体在承受整车颠簸、加速减速惯性载荷时，不会出现芯体弯折变形；端部接头与芯体内部流道连通处做了过渡扩口，降低机油流入流出的局部阻力，减少油泵额外功耗。

　　建模过程中可以完整还原芯体鳍片的阵列特征、端盖密封层级、油口接头的配合尺寸以及安装支耳的折弯形态，结构工程师在做动力舱热管理布置时，可直接将该装置导入装配体，校核油路连接路径、迎风面遮挡情况、支架安装孔与车架孔位的同轴度，也能基于该结构延伸调整芯体长度、鳍片间距、接口朝向，衍生出适配不同排量发动机的油冷器变体，满足不同装备的润滑散热需求。
