气动式声部进入记号机械结构装置

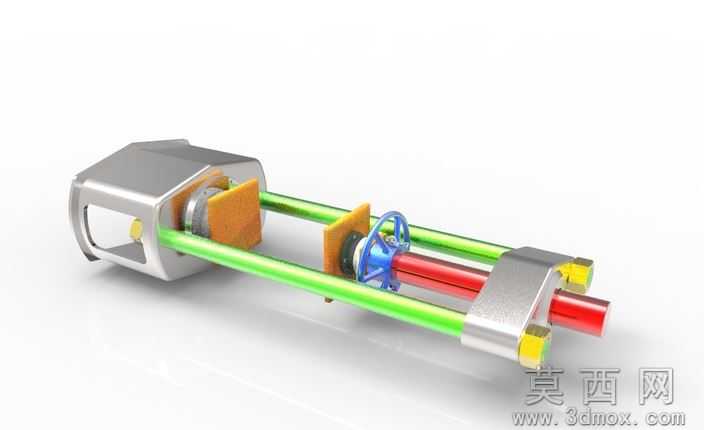

该机械结构装置采用三维参数化建模方式完成整体设计，建模过程中优先搭建核心装配基准框架，以两端对称的金属端座作为定位基准，先完成两端硬质金属端座的特征建模，端座采用切角式金属外壳设计，预留多组同轴安装孔位用于穿设导向杆件。主体导向部分设置两根平行的绿色透明导向杆，搭配一根红色的动力传输杆，杆件装配时严格保证同轴度与平行度公差，避免后续运动过程中出现卡滞问题。中间功能组件依次排布橙色缓冲限位块、蓝色轮式调节构件，各部件之间预留合理的运动间隙，橙色部件采用哑光硬质塑料材质设置，用于实现行程限位与缓冲作用，蓝色构件采用亮面金属质感材质，带有辐条式镂空结构，可实现位置调节与传动导向功能。端座端部设置黄色的紧固限位块，用于锁定杆件的轴向位置，防止杆件在运动过程中出现轴向窜动。渲染阶段采用工作室级光照环境，对金属部件添加高反射金属材质，调整粗糙度参数模拟真实机加工金属的表面质感，透明导向杆添加半透明玻璃材质，设置合适的折射与透光参数，还原透明杆件的通透视觉效果，彩色功能部件分别赋予对应高饱和度哑光材质，区分不同功能模块的视觉表现。设计过程中遵循模块化装配思路，将整体结构拆分为端座固定模块、导向传动模块、功能调节模块三个独立子装配体，各模块之间通过标准装配约束完成组合，既保证整体结构的装配精度，也便于后续对单个功能模块进行参数调整与结构优化，整体结构布局紧凑，各部件功能划分清晰，可直观展示气动式触发结构的运动逻辑与装配关系。
