单级圆柱齿轮减速箱装配结构

　　该结构围绕单级圆柱齿轮减速传动展开，核心由铸造箱体、高速输入轴、低速输出轴、一对圆柱齿轮、轴承支承、端盖、密封件、油位观察与放油部件组成，适用于中小功率、传动比要求明确的通用机械动力传递场合。现场布置时，动力端通常通过联轴器、带轮或链轮接入高速轴，经箱内齿轮副降速增扭后，由低速轴向输送机、搅拌装置、小型卷扬机构、轻工生产线或辅助传动设备输出稳定转矩。

　　从实际用途看，这类减速箱承担电动机与工作机构之间的转速匹配和扭矩放大任务。高速轴直径较小、支承跨距紧凑，低速轴承受更大转矩，轴径和键连接尺寸相应加大。齿轮副置于封闭箱体内部，既能够保证啮合齿面得到持续润滑，也可阻挡粉尘、切屑和飞溅物料进入啮合区。箱体内腔预留润滑油池，齿轮运转时带油润滑齿面与轴承区域，底部设置放油结构，侧面或下部布置油位检查位置，便于维护时确认油量和更换润滑油。

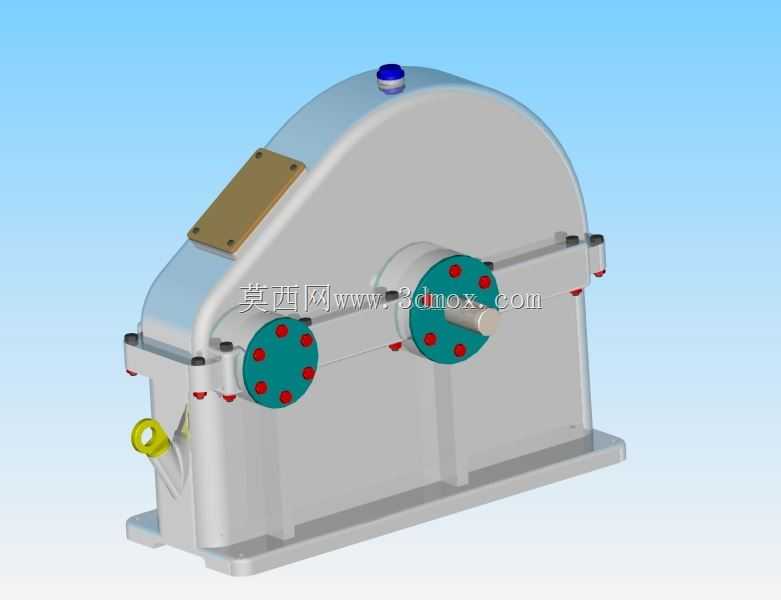

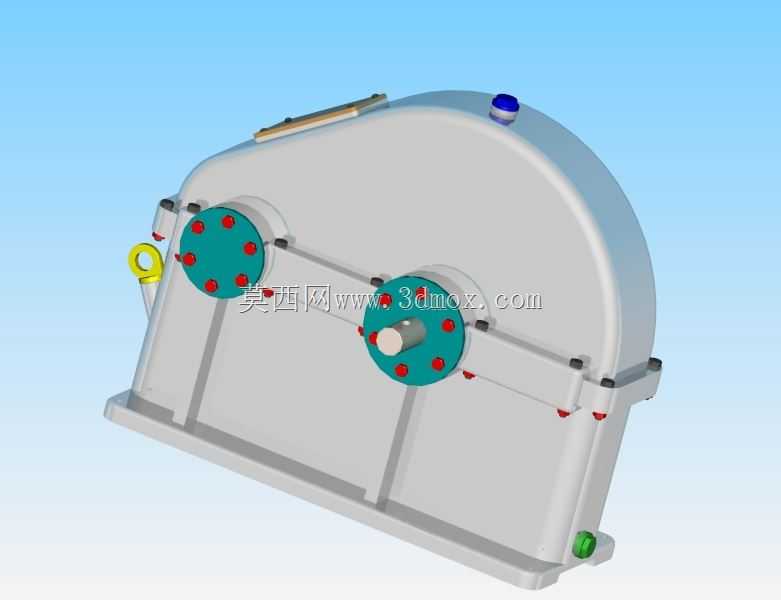

　　结构设计上，箱体采用剖分式思路，箱座与箱盖通过接合面定位并用螺栓连接，便于齿轮、轴系和轴承的装入与检修。主轴承孔围绕轴系中心线布置，孔位同轴度和中心距直接影响齿轮侧隙、接触斑点与运转噪声。端盖用于限制轴承轴向位置，并配合密封元件防止润滑油外漏；窥视孔或顶部盖板可观察内部啮合状态，也为装配检查提供入口。起吊、定位销、加强肋和安装脚座等细节在模型中均有体现，其中加强肋主要提高箱体受载时的刚度，减少轴承孔附近变形。

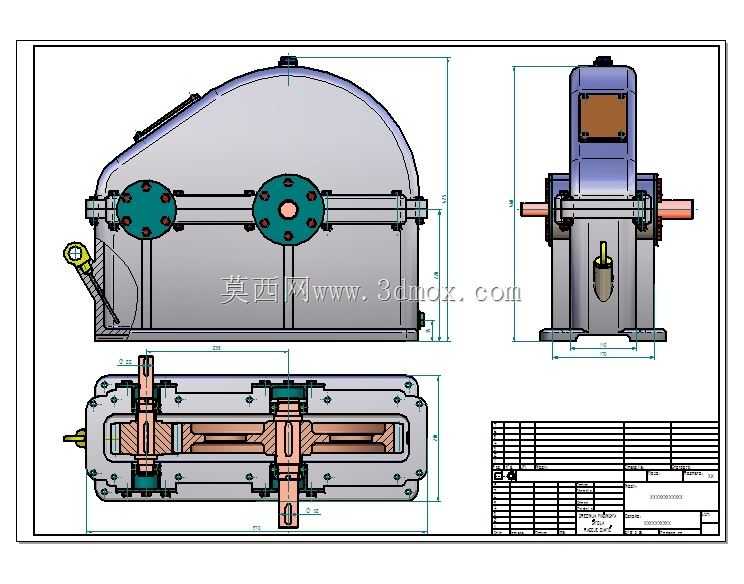

　　外形边界方面，模型呈现了减速箱的正视、侧视和俯视关系。箱体上部随齿轮外圆形成弧形轮廓，下部为容纳油池和支承轴系的矩形底座；输入、输出轴从箱体两侧伸出，轴端位置和中心高是设备选型时与电机底座、工作机轴线对接的关键尺寸。安装脚座位于箱体底部，地脚螺栓孔间距决定基础板或机架开孔范围；侧向伸出的油塞、油标等附件会增加维护操作空间，布置机架时不能只按箱体最大轮廓预留，还应在轴端连接、开箱检修和放油位置留出操作距离。

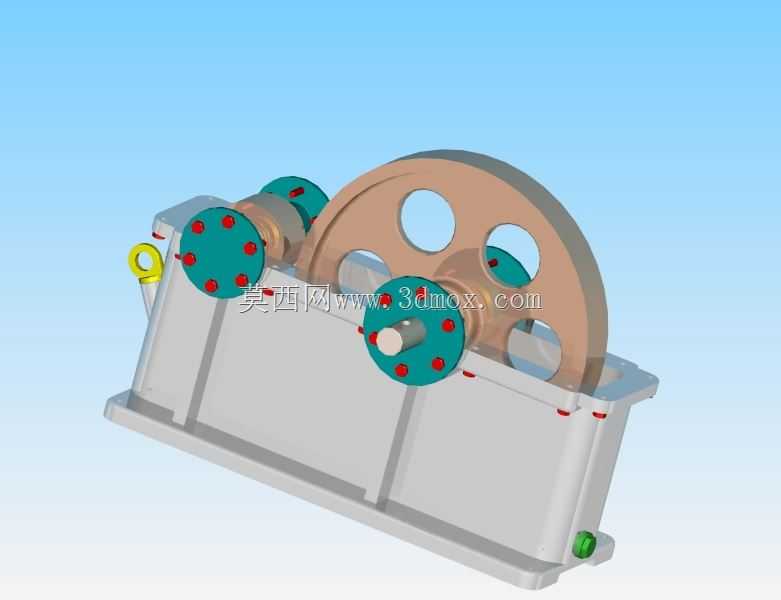

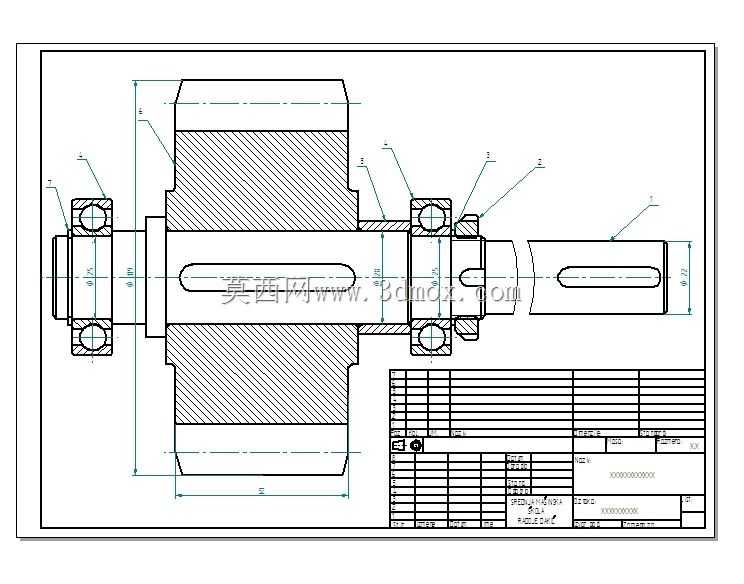

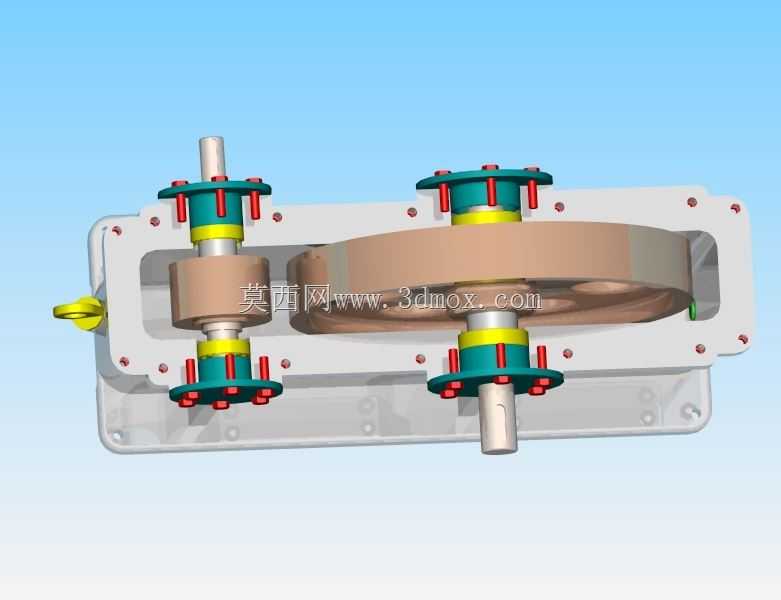

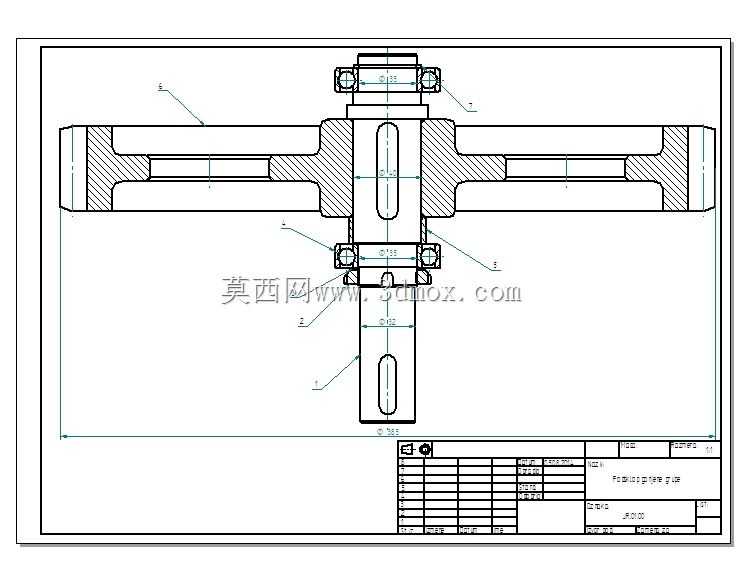

　　三维建模时，轴系宜按实际装配关系分段表达，齿轮、键、轴承、套筒、端盖和密封件保持独立结构，便于检查干涉与装配顺序。箱体内部需要关注齿轮顶圆与内壁间隙、润滑油池容积、轴承座壁厚以及螺栓连接空间。工程图中三视图和标题栏信息共同表达了总体尺寸、安装关系和部件组成，对传动方案校核、箱体焊接或铸造工艺分析、备件测绘以及教学演示都具有直接参考价值。
