TT减速马达齿轮传动结构三维设计

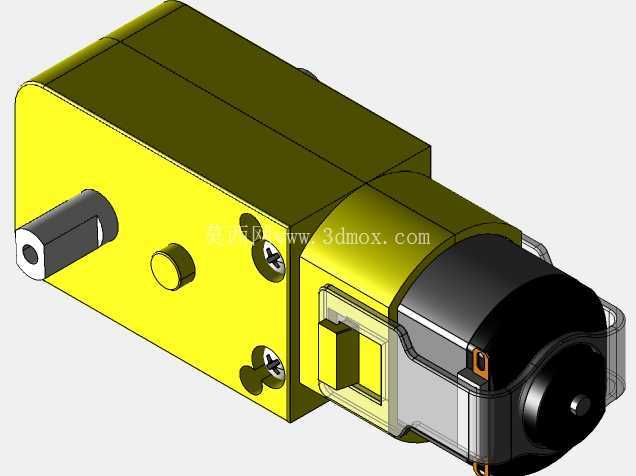

　　这款TT马达的三维结构完整还原了小型直流减速电机的内部传动逻辑，外壳采用半剖视的展示形式，能清晰看到内部多级直齿轮的啮合排布、输出轴定位结构以及电机本体与减速箱的装配关系。在小型智能移动设备、教育类机器人套件、桌面级创客DIY项目里，这类减速马达是核心的动力输出部件，相比直接输出的直流电机，它通过齿轮组的减速增扭作用，能在低电压供电下输出足够带动小型负载的扭矩，适配电池供电的便携类小型装置的动力需求。

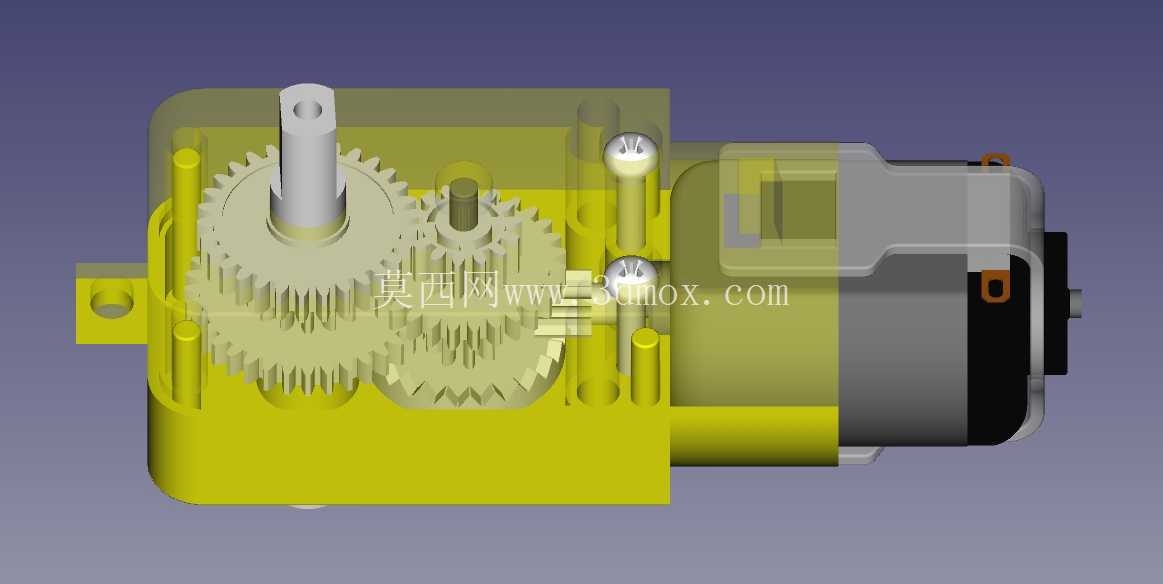

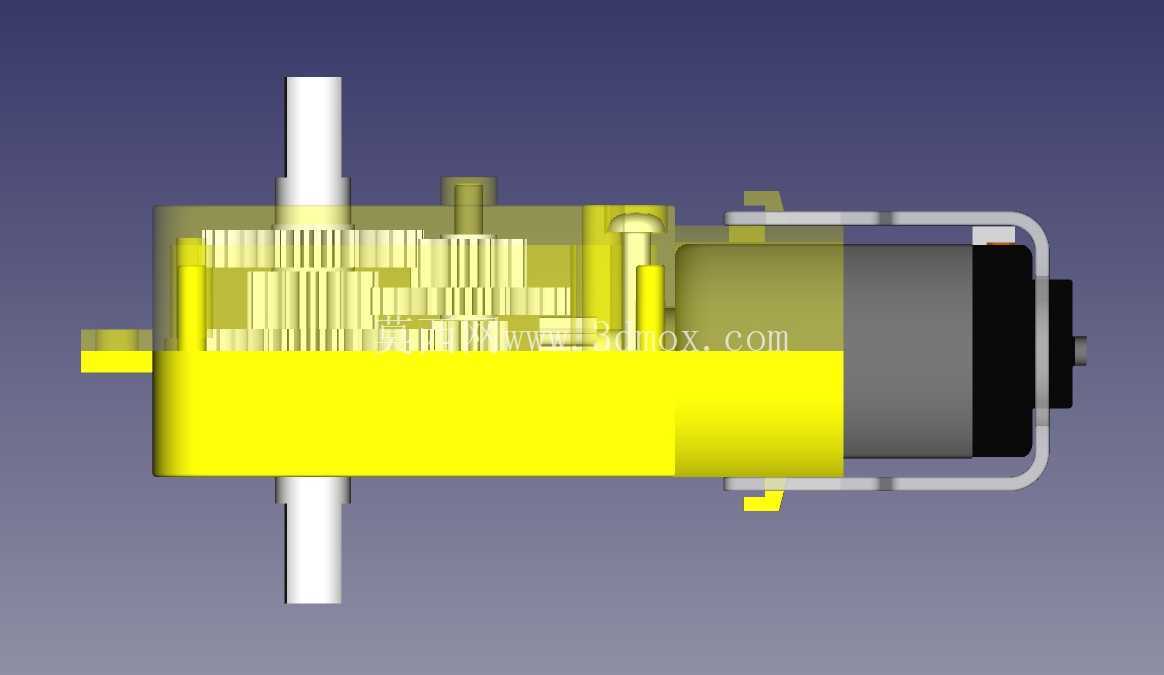

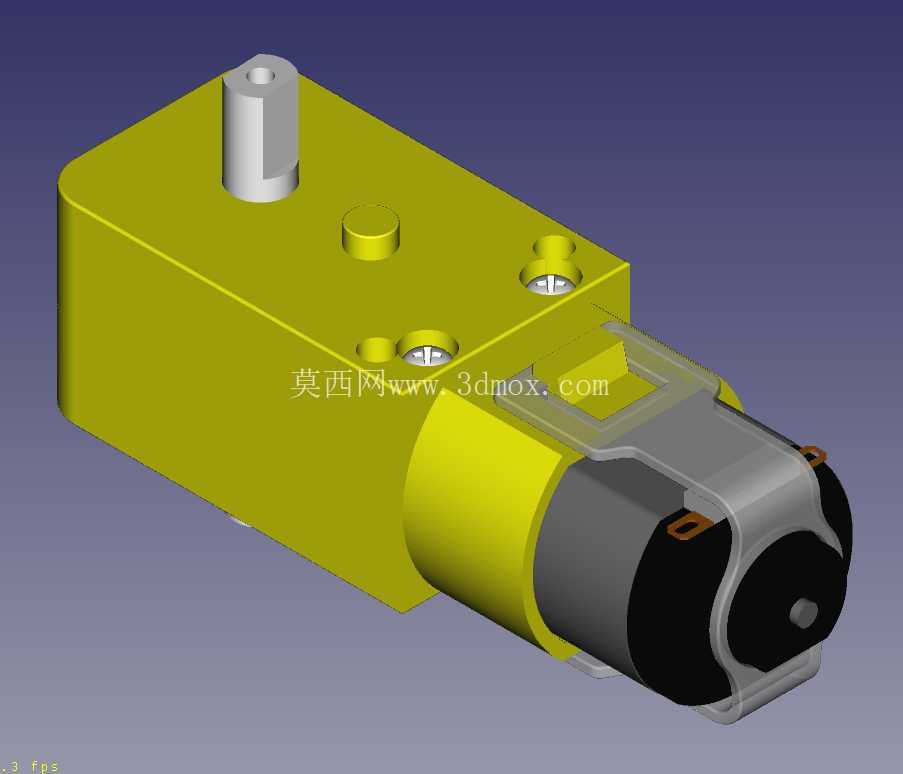

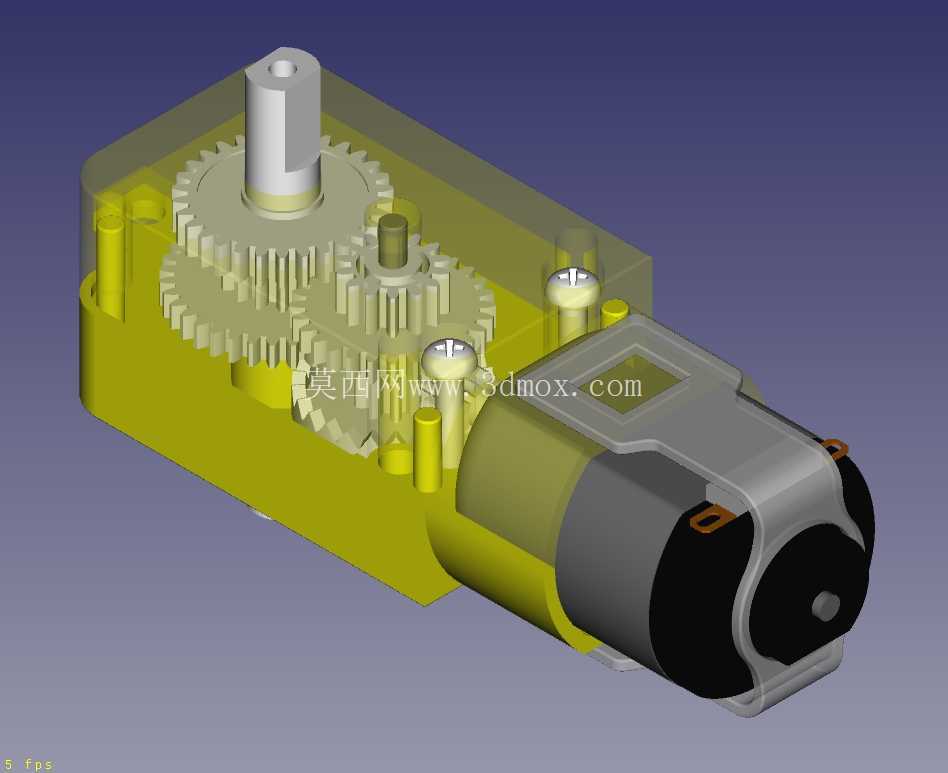

　　从结构设计逻辑来看，整个减速箱采用上下扣合的塑料壳体结构，内部的齿轮轴直接定位在壳体的预留定位柱上，不需要额外的轴承支撑，这种设计能最大程度压缩零件数量，降低批量生产的装配复杂度，也能把整体外形尺寸控制在很小的范围内，适配紧凑安装空间的需求。内部的齿轮组采用多级直齿传动排布，从电机轴端的小齿轮开始，每一级齿轮都通过大小齿同轴的结构实现转速的逐级降低，最终动力传递到顶部的金属输出轴上，输出轴的伸出段做了扁位结构，能直接和车轮、摇臂等负载件配合，避免传动过程中出现打滑的问题。

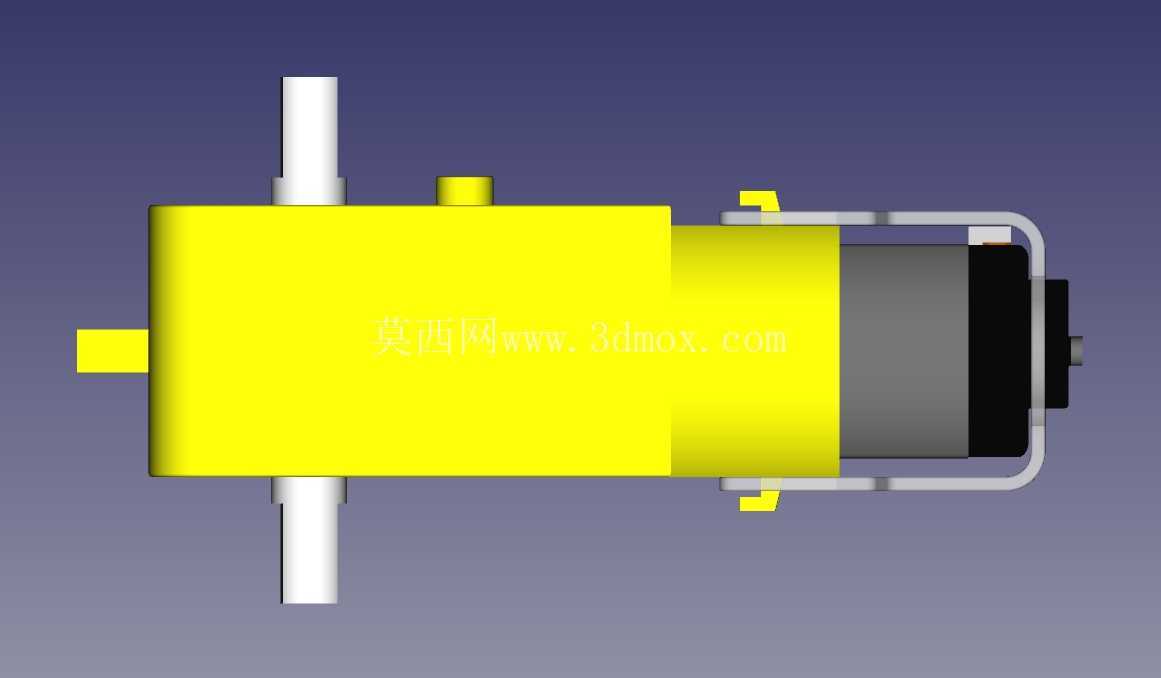

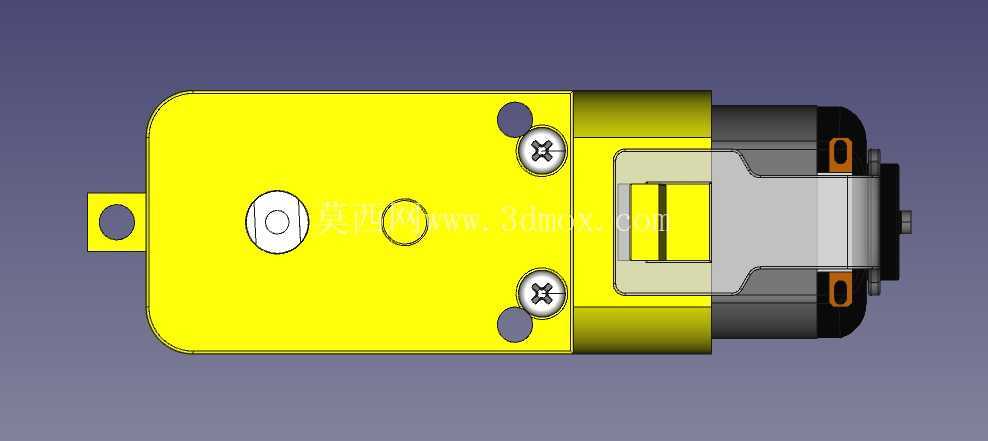

　　在实际选型应用中，这类马达的安装边界非常明确，减速箱壳体侧面预留了两个安装定位柱，能直接卡入对应安装支架的定位孔内，不需要额外设计复杂的固定结构，输出轴的中心高度、伸出长度都按照通用小型机器人套件的标准尺寸设计，能直接适配市面上主流的小型机器人底盘、机械臂关节的安装位。电机本体和减速箱的连接采用卡扣加定位槽的配合方式，装配时不需要额外的紧固件，能大幅提升组装效率，也方便后期维护时拆开减速箱清理齿轮间的杂物、补充润滑脂。

　　从建模细节来看，模型完整还原了每一级齿轮的齿形参数、轴孔配合间隙、壳体内部的加强筋结构，甚至连电机端盖上的接线端子固定位、壳体上的螺丝柱位置都做了1:1的还原，能直接用来做安装干涉检查、运动仿真验证。在做小型创客项目的结构设计时，直接导入这个模型就能完成整体装配的布局，不需要反复测量实物尺寸调整安装位，能大幅缩短设计迭代的周期。

　　这类减速马达的应用场景非常广泛，除了常见的教育类机器人小车，还能用来做小型自动门锁的动力部件、桌面级自动投喂装置的驱动源、小型传送带模组的动力单元，只要是低转速、大扭矩、安装空间紧凑的低压直流驱动场景，都能适配。设计时特意保留了壳体的壁厚参数、齿轮的啮合间隙数据，在做衍生设计时，可以直接调整齿轮的齿数比来改变最终的输出转速和扭矩，也能在原有壳体基础上修改安装位的尺寸，适配不同的安装需求。

　　需要注意的是，这类小型减速马达的输出轴径向承载能力有限，在结构设计时要避免给输出轴施加过大的径向载荷，尽量让负载的受力方向和输出轴同轴，或者额外增加支撑结构来分担径向力，避免齿轮轴长期受力变形导致传动卡顿。模型里也还原了电机尾部的端盖结构、电刷的安装位置，在做电路适配时，可以直接参考模型上的接线位尺寸设计对应的接线端子固定结构，避免装配时出现接线和周边结构干涉的问题。
