THT电解电容汽车发电机参数化结构

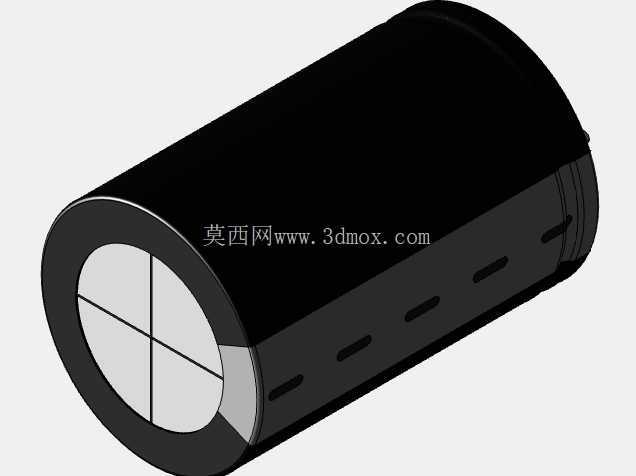

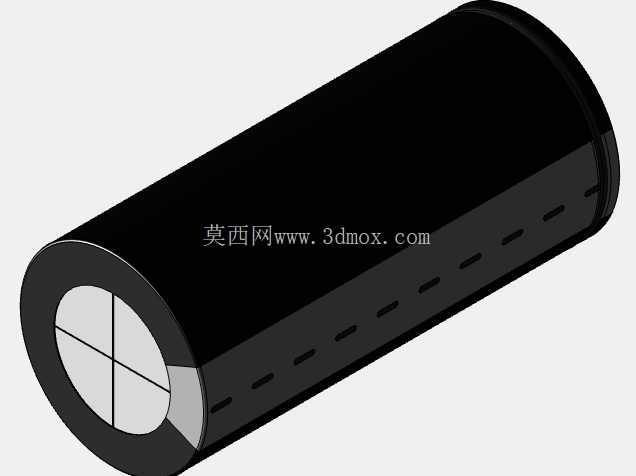

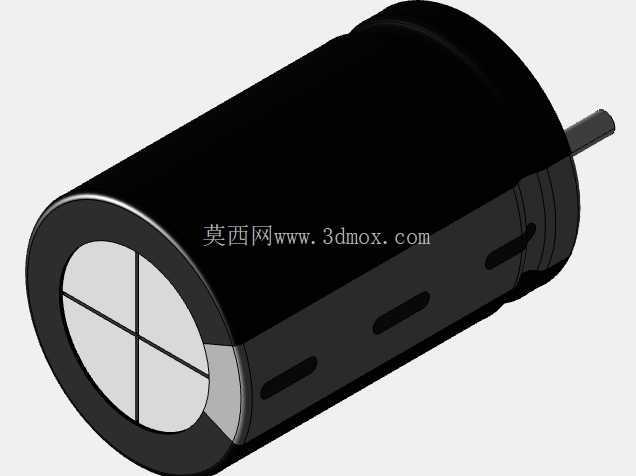

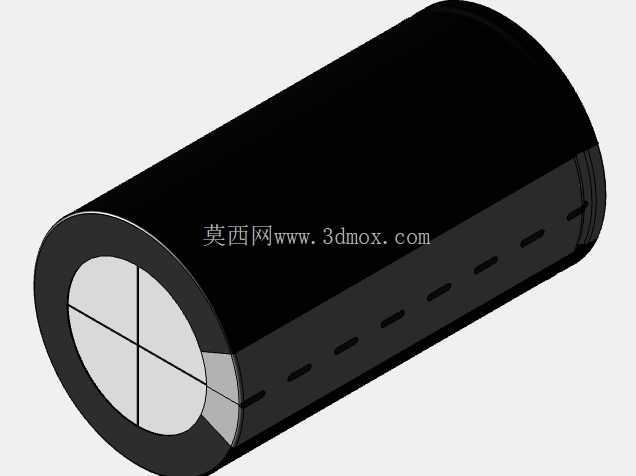

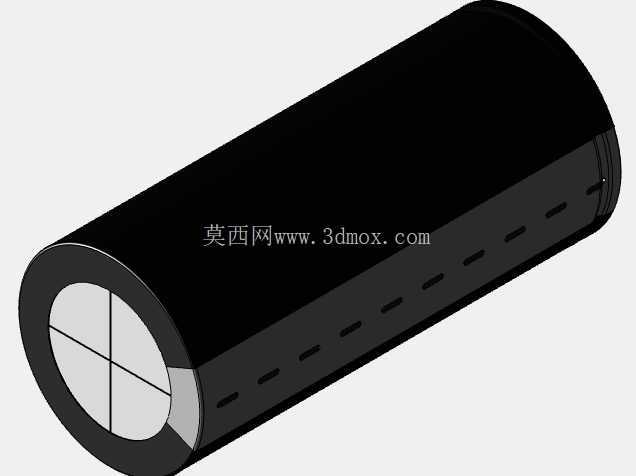

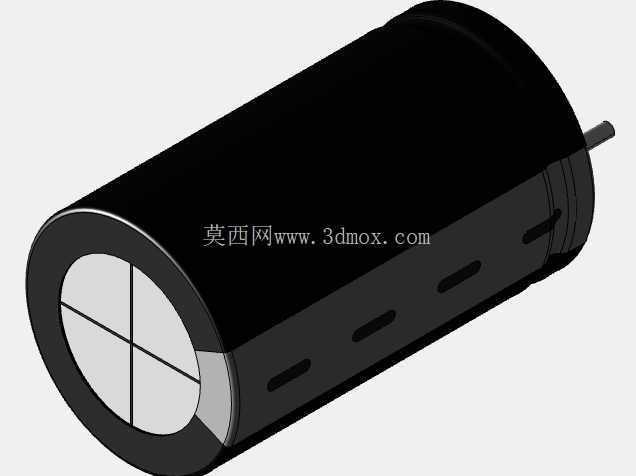

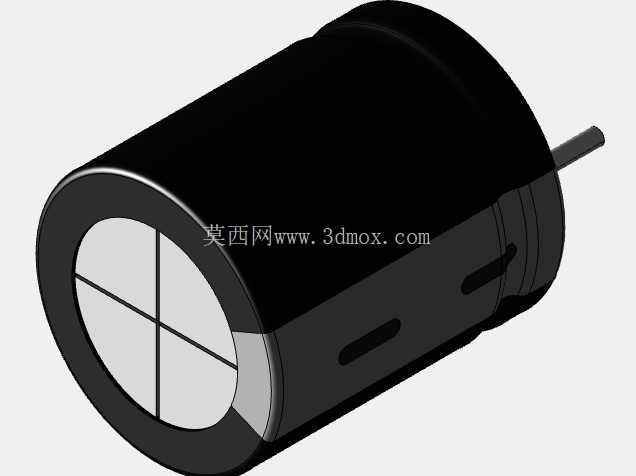

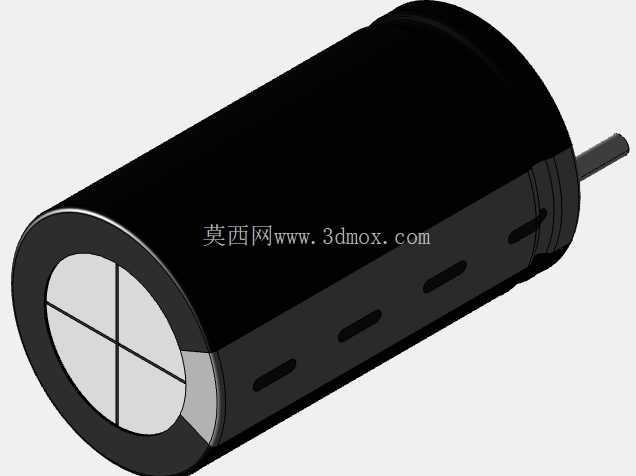

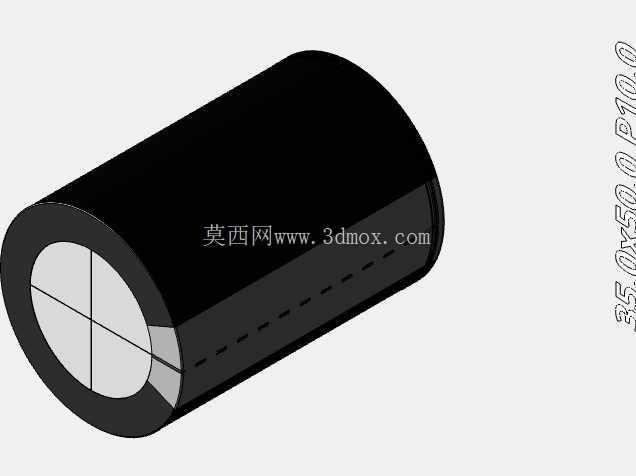

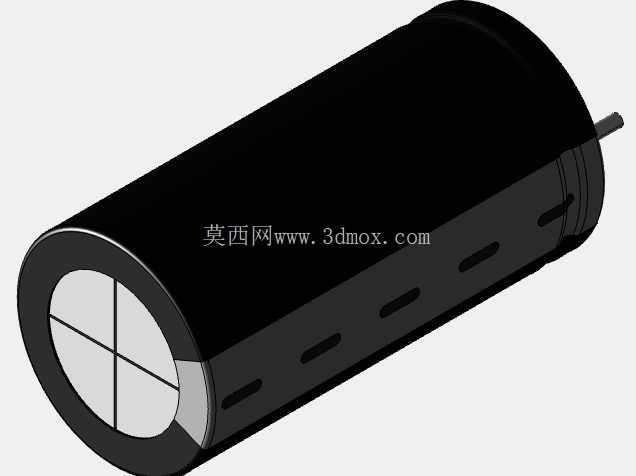

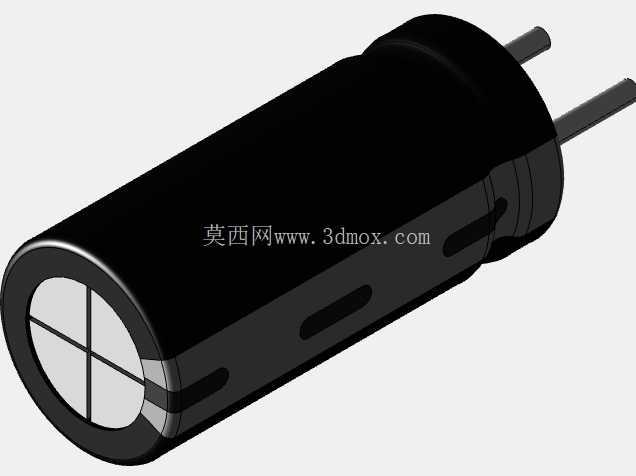

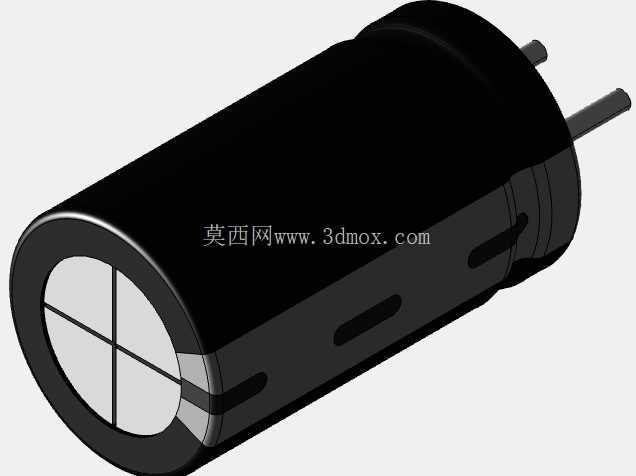

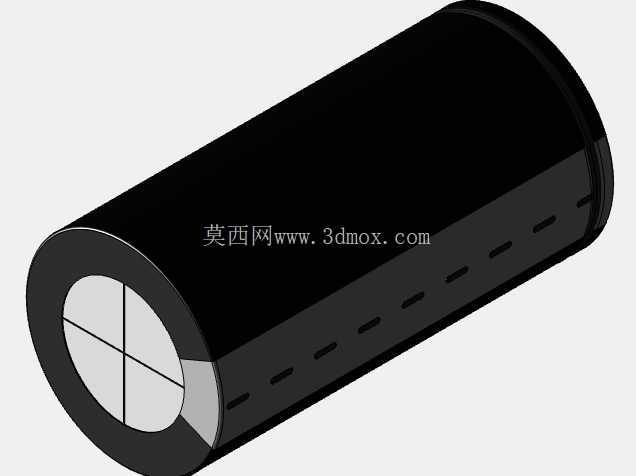

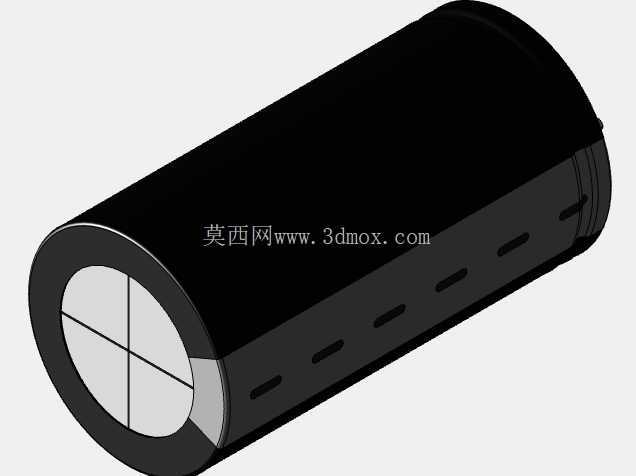

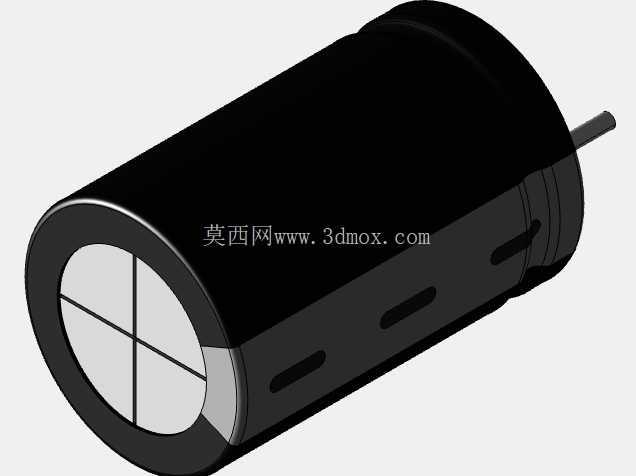

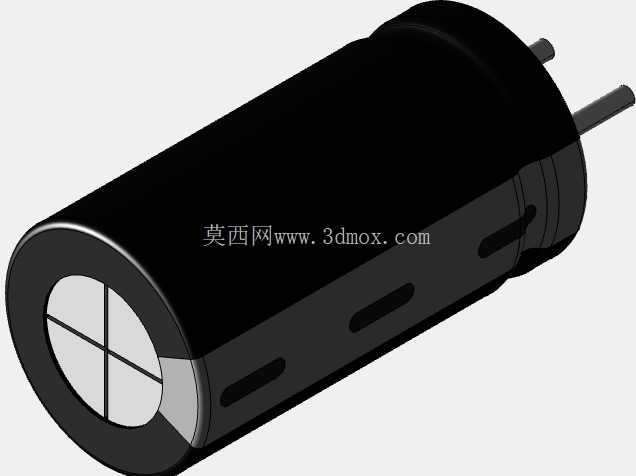

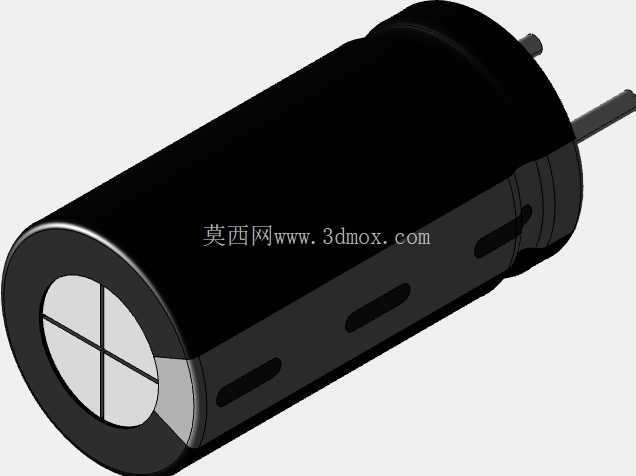

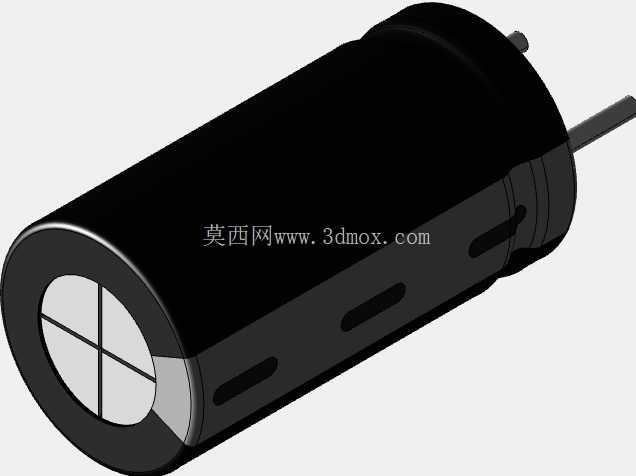

　　车载电气系统的供电稳定性直接决定整车电控单元、传感模块、执行器件的运行可靠性，THT电解电容作为发电机输出回路的核心无源器件，承担着滤除整流后电压纹波、吸收负载瞬态尖峰、稳定母线电压的关键作用，在乘用车、商用车的12V/24V电气架构中，这类直插式电解电容需要匹配发电机的安装空间、振动工况、温度循环要求，不能直接套用民用消费电子的电容选型方案。做这个参数化结构的时候，最先考虑的是车载场景的安装适配性，发电机舱内的布局空间非常紧凑，电容不能和周边的整流桥、电压调节器、端盖加强筋产生干涉，所以建模时把直径、本体高度、引脚间距、引脚厚度这几个核心安装尺寸做成了可驱动的参数，结构工程师在匹配不同功率等级的发电机时，只需要输入对应规格的尺寸数值，模型就能自动更新本体、封边、引脚、表面标识的所有特征，不需要逐个特征重画，能大幅缩短选型匹配阶段的建模周期。

　　从实际功能层面看，车载发电机的工作转速范围宽，怠速时输出电压波动大，急加速时整流回路的电流变化率高，电解电容的等效串联电阻、纹波电流耐受能力直接影响滤波效果，建模时还原了电容本体的卷绕结构外轮廓、端部密封胶层的台阶结构、引脚与本体铆接的过渡区域，这些细节在做整机热仿真、振动模态分析的时候是必要的，简化模型会导致仿真时的质量分布、约束边界和实际零件产生偏差，没法准确模拟10-2000Hz车载振动扫频下的引脚应力情况。外形尺寸的参数边界覆盖了目前主流车载发电机常用的电解电容规格，直径范围适配10mm到35mm的常用尺寸，本体高度匹配15mm到50mm的安装空间，引脚间距预留了2.5mm到10mm的常用规格区间，引脚厚度对应0.5mm到1.2mm的不同载流量需求，所有参数之间做了几何约束，不会出现直径过小但引脚间距过大的逻辑错误，也不会出现本体高度和引脚长度不匹配的干涉问题。

　　设计过程中特意修正了曲面标签的贴合逻辑，之前的版本在调整大直径规格参数时，表面的参数标识会出现曲面偏移、文字拉伸变形的问题，现在标签特征和圆柱本体做了随动约束，不管直径和高度怎么调整，标识区域始终位于本体侧面的可视区域，不会跑到端部封边的位置。引脚部分做了安装导向的微小倒角，和实际量产零件的引脚端部处理一致，在做虚拟装配的时候，能顺利插入PCB的安装孔位，不会出现棱边卡滞的假干涉问题。对于Linux环境下的使用场景，模型内部的字体文件路径做了适配，不会因为系统字体路径差异出现ShapeString文字特征报错的情况，同时考虑到曲面建模的需求，模型依赖的曲线工作台做了特征兼容，第一次打开时只要加载对应工作台就能完整重建所有特征，不会出现曲面丢失、特征树报错的问题。

　　在发电机整机装配的场景下，这个电容模型可以直接导入发电机的端盖组件装配体，匹配PCB板的安装孔位，和周边的整流二极管、散热片、接线端子做间隙检查，最小安全间隙预留了2mm以上，满足车载电气件的爬电距离要求。本体表面的散热槽结构也做了参数化还原，不同功率等级的电容对应不同数量的散热槽，调整参数时槽的数量、深度、长度会随本体表面积自动调整，和实际零件的散热设计逻辑一致，在做热仿真时可以更准确地模拟本体的散热面积，评估高温工况下的电容寿命裕度。端部的十字防爆阀结构也做了细节还原，这是电解电容的安全结构，在过压、过温导致内部压力升高时，防爆阀会优先开裂释放压力，避免本体爆裂，建模时还原了防爆阀的刻痕深度和十字轮廓，在做结构强度仿真时可以准确模拟这个薄弱区域的应力分布，评估极端工况下的安全性能。
