嵌入式工业数字按键输入模组结构设计

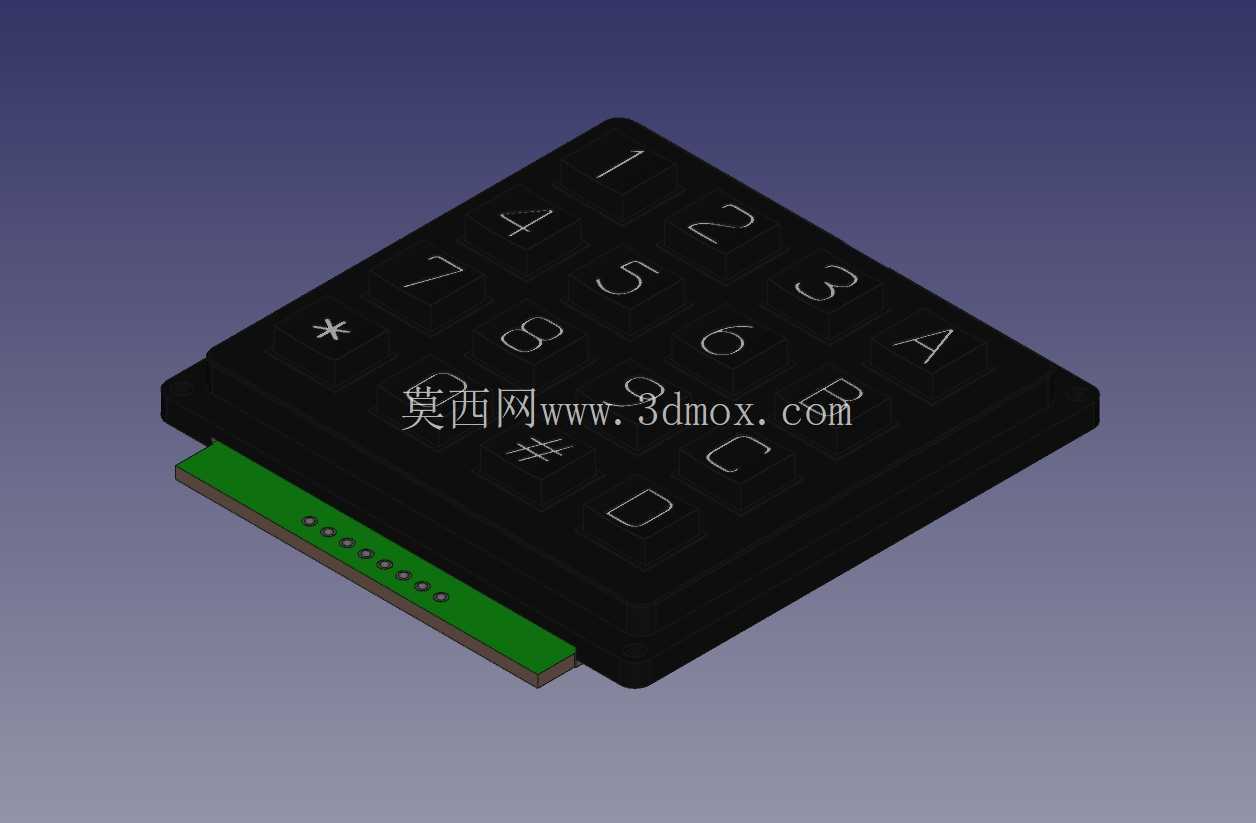

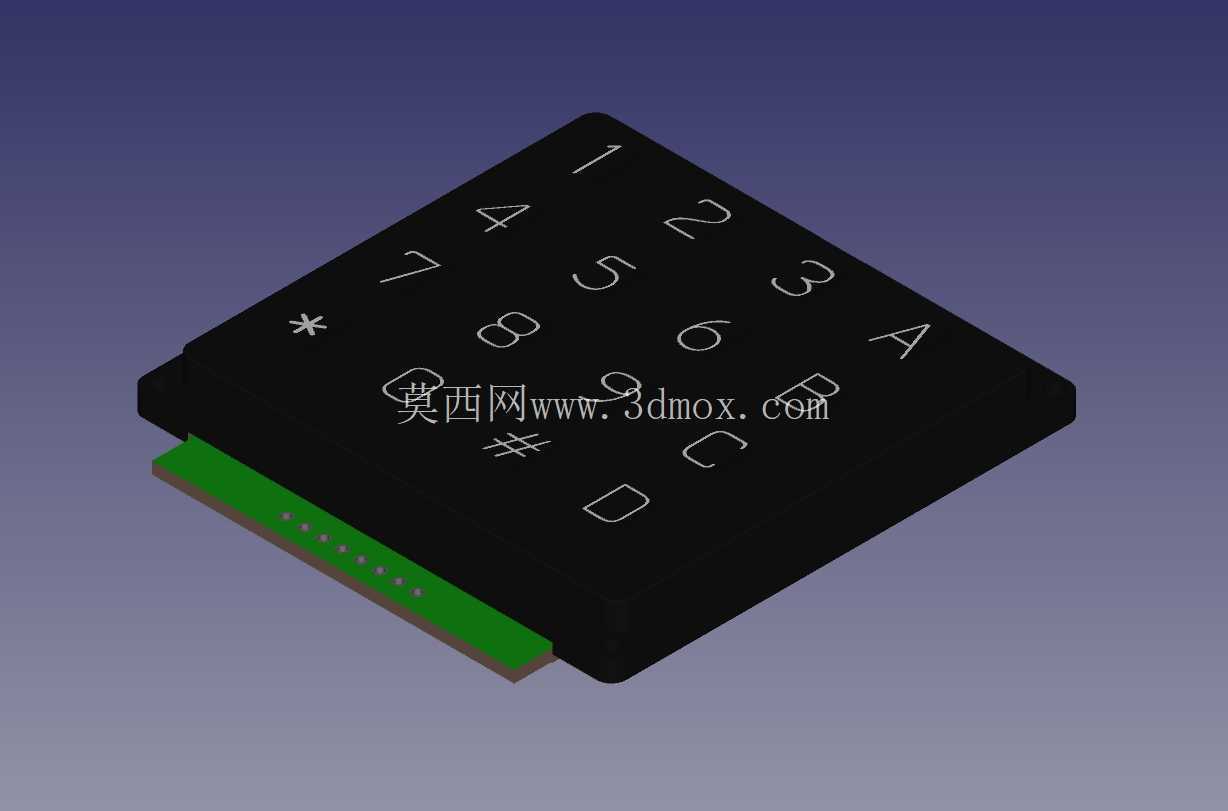

　　这款数字按键输入模组，核心面向工业控制场景的人机交互需求设计，常见应用在门禁权限核验、工业设备参数输入、自助终端指令录入、小型工控装置操作面板等场景，替代传统机械拨码、旋钮输入的低效模式，给操作人员提供直接的数字与功能指令输入通道。从结构设计逻辑来看，整体采用薄型分层堆叠架构，最上层为黑色哑光按键面板，面板表面做细微磨砂处理，避免工业场景下油污、指纹残留导致的按键标识模糊，按键字符采用凹陷蚀刻工艺填充耐磨涂层，长期高频按压也不会出现字符脱落问题，适配车间多尘、有少量油污的使用环境。

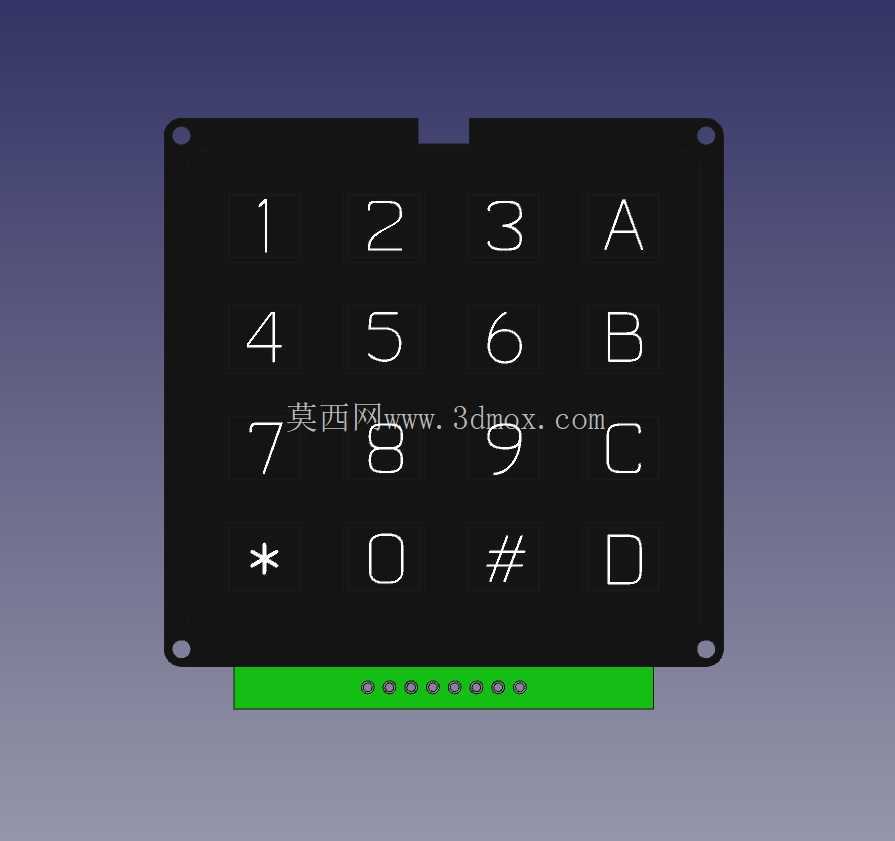

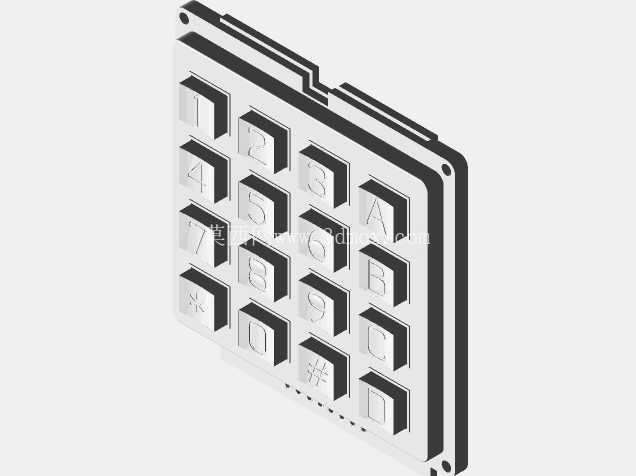

　　面板上的按键布局遵循通用数字输入习惯，采用3行4列的矩阵排布，数字1-9按常规电话键盘逻辑排列，底部设置*、#两个功能按键，同时搭配确认、取消、退格三个功能触发键，右侧预留A、B、C三个自定义功能键位，可根据设备实际需求映射快捷操作指令，减少操作人员的输入步骤。按键本体采用硅胶导电胶搭配轻触开关的双层触发结构，按键行程控制在1.2-1.5mm区间，触发压力设定在60-80g，既保证按压时有清晰的段落反馈，又不会因为行程过长导致输入效率降低，同时硅胶层具备IP54级别的防尘防水能力，可阻挡日常飞溅的液体、车间浮尘进入模组内部，降低电路故障概率。

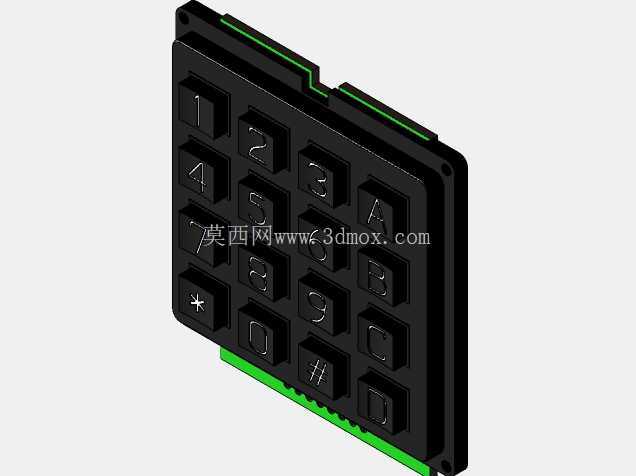

　　下层的PCB电路板采用绿色阻焊工艺，板载按键扫描电路与接口插针，电路板边缘预留2.54mm间距的排针焊盘，可直接通过排线连接到主控板，也支持焊接插针直接嵌入主板预留接口，适配不同设备的安装接线需求。模组整体外形为矩形薄块结构，边角做R2圆角处理，避免安装时刮伤操作人员或设备面板，整体厚度控制在8mm以内，安装时仅需在设备面板开设对应尺寸的矩形开孔，通过面板背面的卡扣或者螺丝孔位即可完成固定，不需要额外的安装支架，适配1-3mm厚度的金属、塑料设备面板。从安装边界来看，模组正面面板尺寸比内部电路板宽出2mm的压边，安装时压边完全覆盖面板开孔缝隙，既可以阻挡杂物从缝隙进入设备内部，也能遮盖开孔边缘的加工毛刺，降低面板加工的精度要求。

　　按键面板与电路板之间设置定位柱，装配时可快速对齐，避免按键偏移导致的卡键问题，电路板底部预留0.5mm的间隙，避免安装时挤压板载元件导致虚焊。在实际使用场景中，这类数字输入模组不需要额外的驱动电路，直接通过矩阵扫描方式即可识别按键触发信号，可适配绝大多数单片机、工控主板的IO接口，不需要复杂的通讯协议配置，对于设备开发人员来说，可以快速集成到现有设备的交互系统中，缩短产品开发周期。针对工业场景的抗干扰需求，电路板上的按键信号走线做包地处理，可抵御车间内电机、变频器产生的电磁干扰，避免出现按键误触发、信号丢失的问题。按键的触发寿命设定在百万次级，可满足工业设备常年高频使用的需求，不需要频繁更换按键组件，降低设备后期维护成本。模组整体没有外露的金属部件，避免静电放电对内部电路造成损伤，适配干燥多静电的工业车间环境。在结构细节上，每个按键的周边预留0.1mm的活动间隙，避免温度变化导致面板热胀冷缩出现按键卡滞，同时按键边缘做微小倒角，按压时不会刮蹭面板孔位，保证按压手感的一致性。
