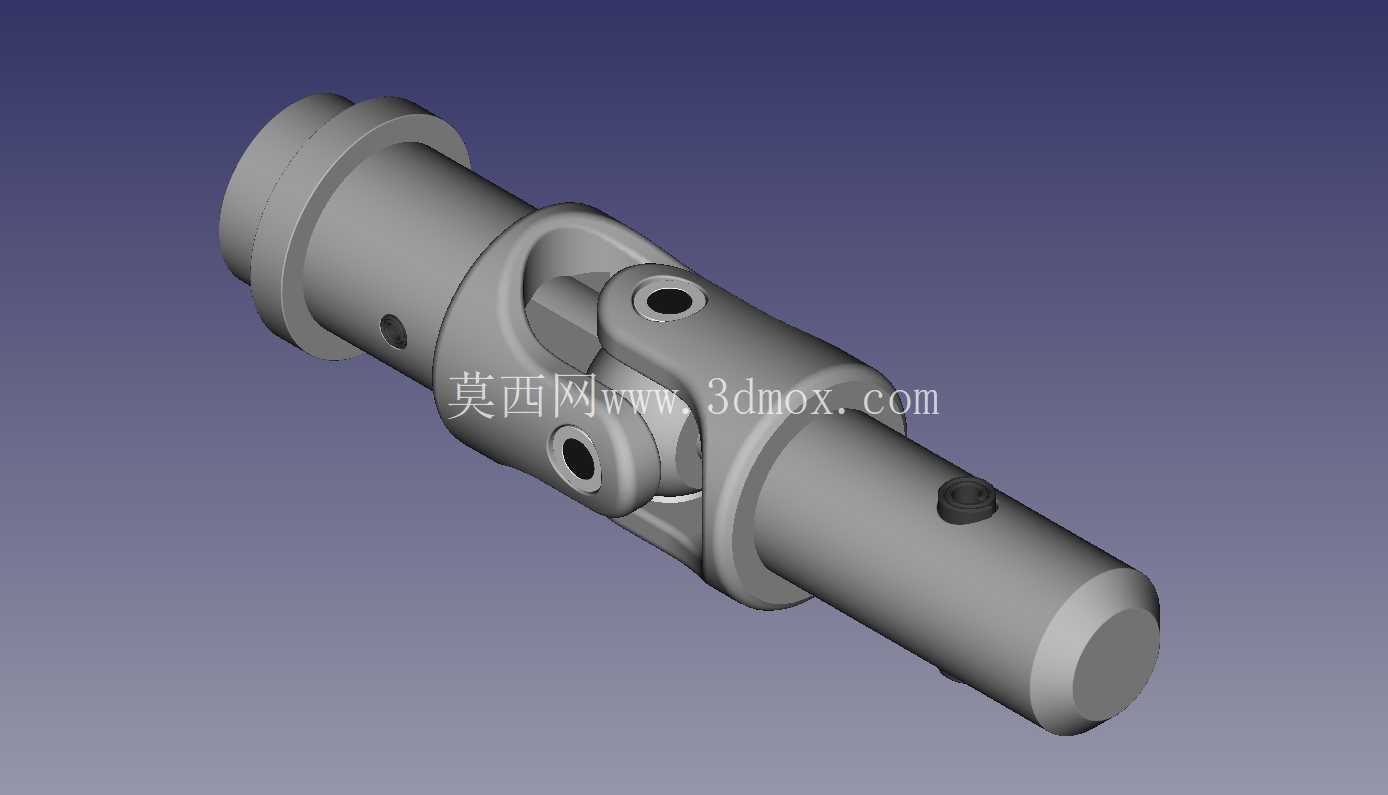

适配12mm管道8mm方材的万向传动接头

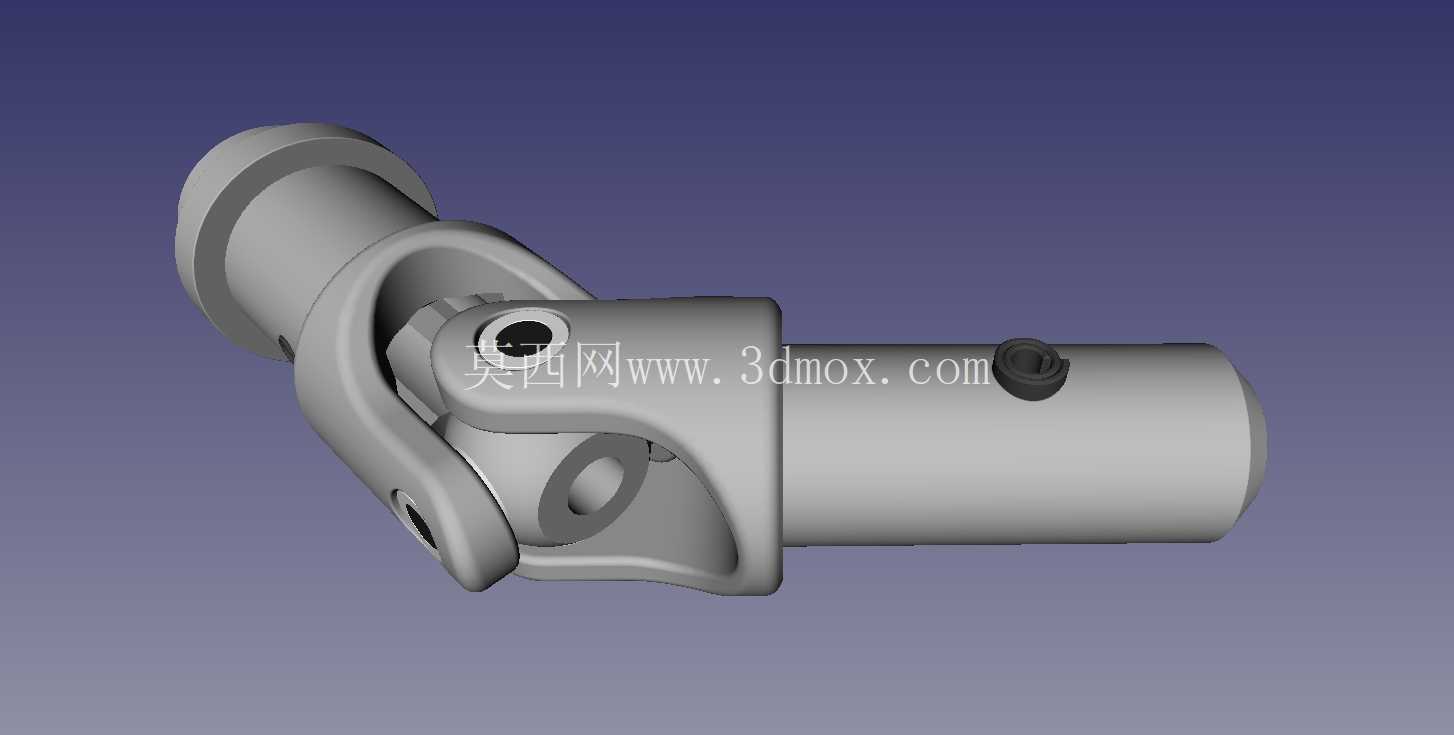

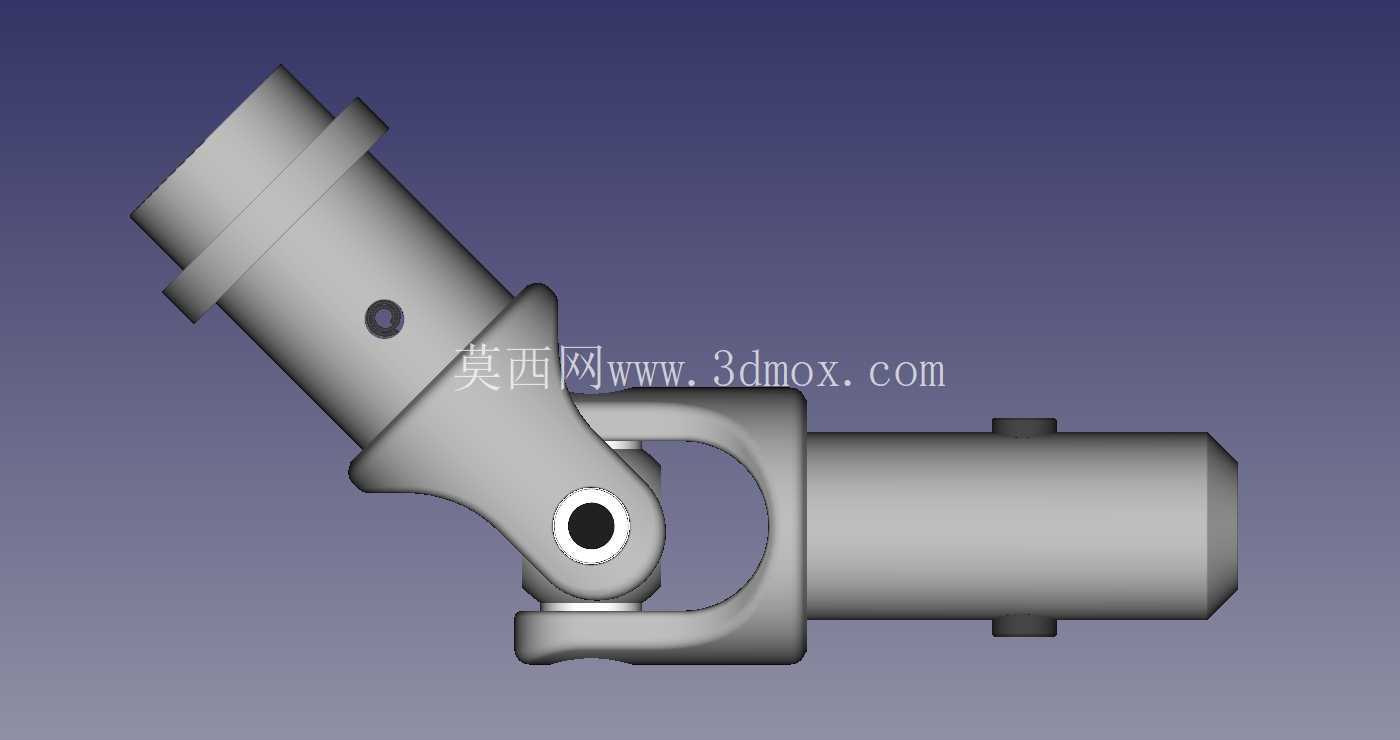

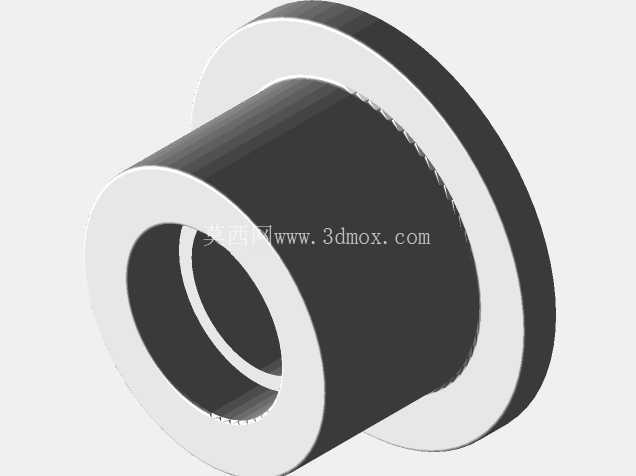

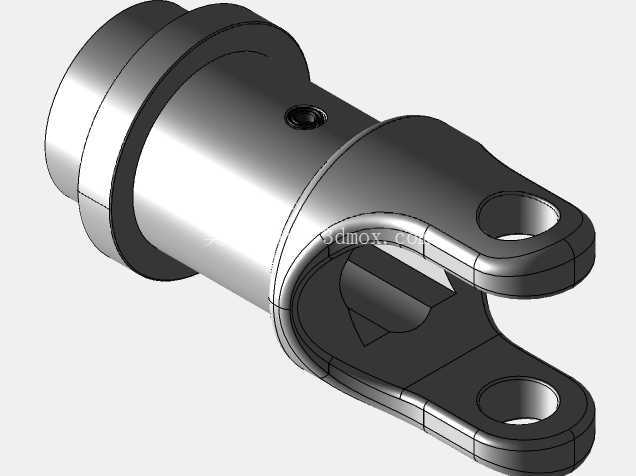

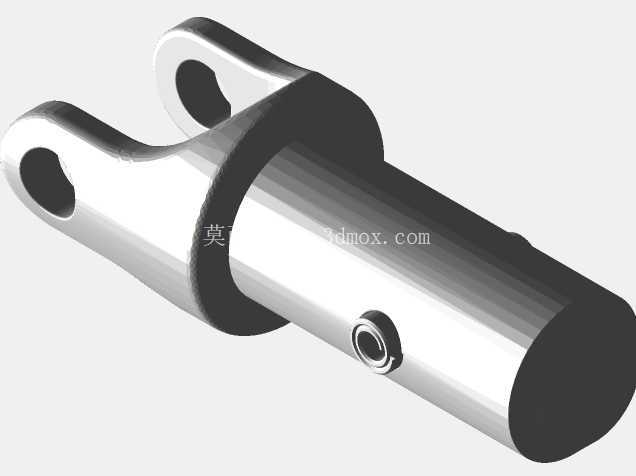

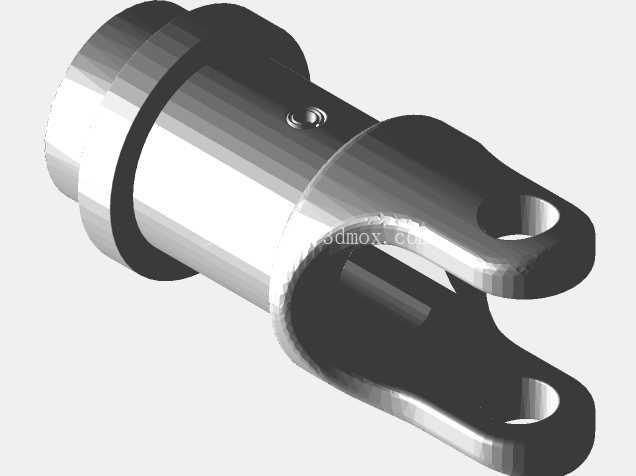

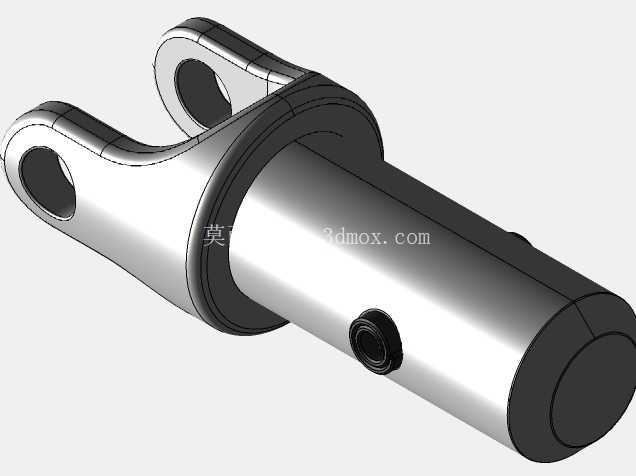

　　这款万向传动接头在设计之初就瞄准了小尺寸安装场景的需求，针对12毫米直径管道、8毫米方形型材的安装边界做了专属适配，两端的连接结构分别做了针对性的结构优化：与管道连接的一端采用带法兰边的筒式结构，筒体内径与12毫米管道外径做间隙配合，侧壁预留的紧定螺钉孔可以在管道插入到位后，通过紧定螺钉实现周向与轴向的双重锁止，法兰边的存在既可以在安装时起到轴向定位的作用，也能在承受较大扭矩时避免连接部位出现应力集中导致的管壁变形；与方形型材连接的一端采用内方孔结构，孔型尺寸与8毫米方形型材的外形公差匹配，方孔的传动形式本身就具备天然的周向防转特性，配合侧壁的紧定螺钉，可以在不额外加工键槽的情况下实现可靠的扭矩传递，大幅降低现场安装的加工难度。在小型自动化输送线、桌面级实验工装、轻型物料转运设备的布局中，经常会遇到动力输出端与执行端存在轴线夹角的安装场景，这类场景下如果采用刚性轴直连，一旦两端轴系存在同轴度偏差，运转过程中会快速产生交变径向载荷，轻则造成轴承位磨损加剧，重则直接导致轴件弯折、驱动端堵转烧毁，而适配小规格安装边界的万向传动结构，恰好能解决这类小空间内的变角度扭矩传递问题。

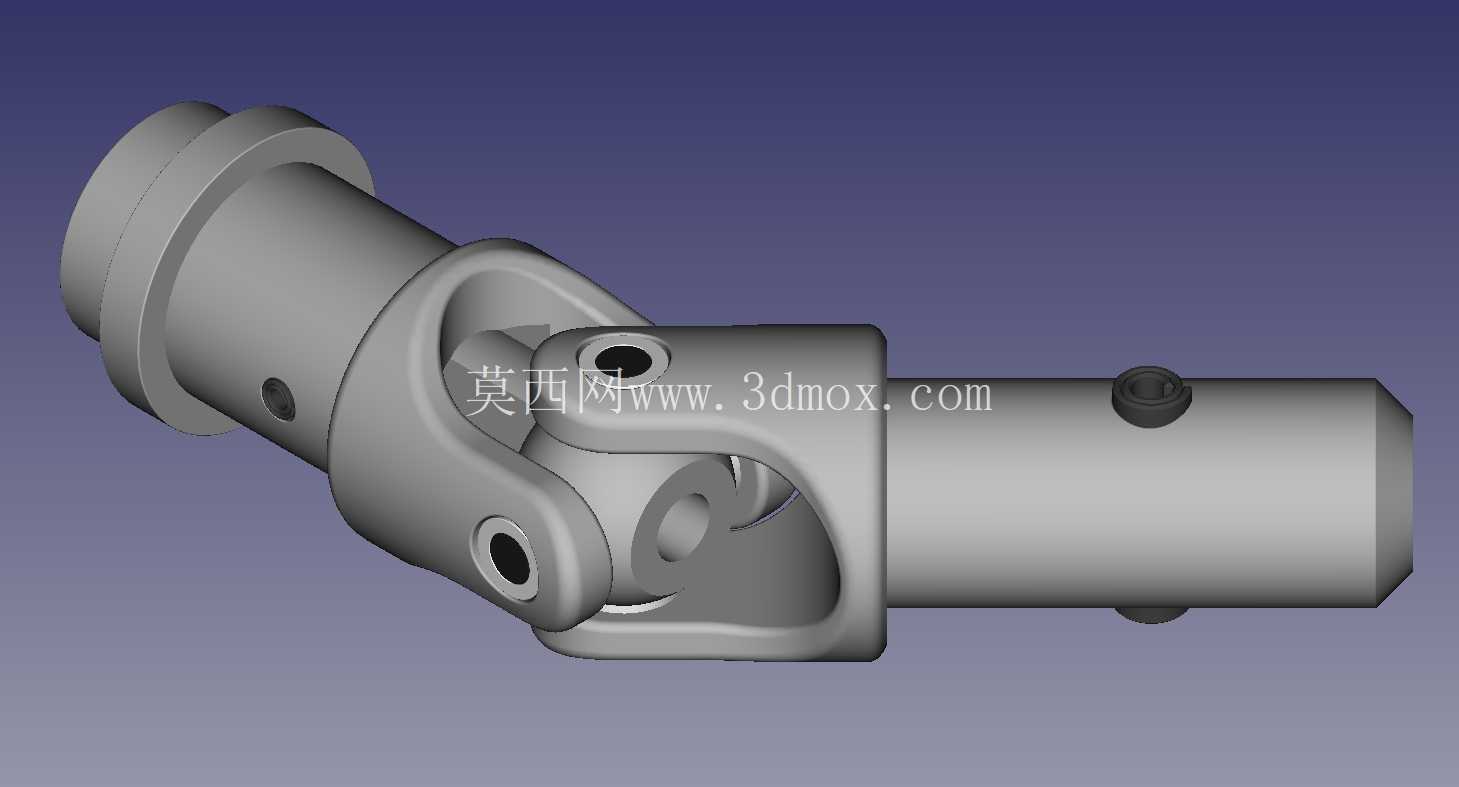

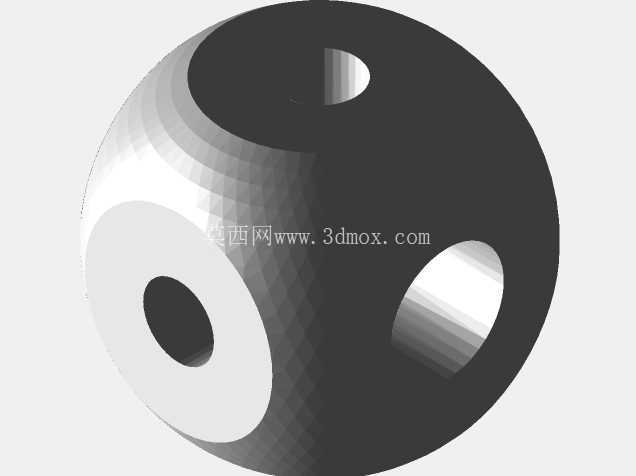

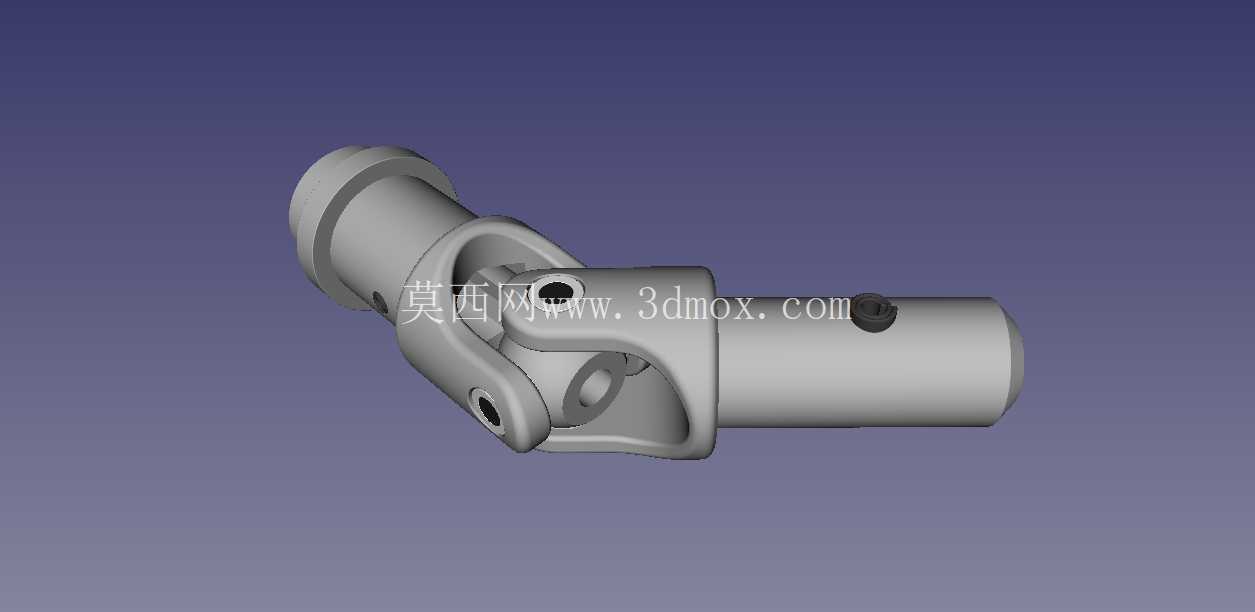

　　中间的十字轴传动核心是整个结构的功能核心，十字轴的四个轴颈分别与两端叉形接头的轴孔配合，轴孔内预留的润滑脂存储槽可以在装配时填充润滑脂，降低长期运转过程中的轴颈磨损，十字轴的摆动角度设计覆盖了这类轻型设备常见的轴线偏角范围，既可以满足固定角度下的扭矩传递，也能适应设备运转过程中出现的小范围角度浮动，比如轻型输送线机架受载荷产生的微变形、执行端往复运动带来的轴系角度偏移等场景，都能通过万向节的角度补偿能力抵消安装偏差带来的附加载荷。

　　从安装边界来看，整个接头的径向尺寸控制在紧凑范围内，不会因为加装万向节导致传动部位的整体外径过大，适配小型设备内部狭窄的安装空间，轴向总长度也做了优化，在保证十字轴有足够摆动空间的前提下尽可能缩短轴向尺寸，避免传动链过长带来的运转抖动问题。在实际选型应用中，这类小规格万向节常被用在小型阀门的远程操控传动结构上，当阀门安装位置与操作手轮位置存在空间错位、无法直连操作杆时，通过万向节可以将手轮的扭矩顺畅传递到阀杆上，即使操作杆与阀杆存在十几度的夹角，也不会出现操作卡滞、扭矩传递损耗过大的问题；在桌面级的小型物料分拣设备中，部分摆轮机构的动力传递也会用到这类小尺寸万向节，用来弥补分拣模块安装时的位置偏差，保证动力传递的平顺性；还有一些自制的小型实验工装、非标检测设备里，受安装空间限制无法保证电机输出轴与负载轴完全同轴时，加装这类万向节可以大幅降低轴系对中的装配精度要求，减少装配调试的时间成本。

　　结构设计上，整个接头没有采用复杂的一体式锻造结构，而是采用分体式装配设计，两端的叉形接头与中间十字轴可以拆分，在某个部件出现磨损时可以单独更换，不需要整体替换整个传动接头，降低后期维护成本；叉形接头的叉臂位置做了圆角过渡处理，避免应力集中导致叉臂在承受冲击扭矩时出现断裂，所有外露的棱边都做了倒角处理，既避免安装过程中划伤操作人员，也能减少零件搬运过程中的磕碰损伤。需要注意的是，这类小规格万向节适用于低速、低扭矩的轻型传动场景，选型时需要核算实际传递的最大扭矩是否在结构承载范围内，安装时要保证两端连接部位的紧定螺钉锁止可靠，定期对十字轴部位补充润滑脂，就能保证长期稳定的传动效果，避免因为连接松动、润滑不足导致的传动失效问题。
