KP08立式带座外球面轴承结构设计

　　在轻工输送线、小型食品加工设备、桌面级自动化工作站这类对传动支撑件安装便捷性有要求的场景里，带冲压外壳的外球面轴承一直是选型清单里的高频选项，KP08规格的带外壳轴承，刚好适配8mm孔径的光轴传动场景，很多新手结构工程师做小负载传动布局时，容易忽略这类轴承的安装边界，最后出现装配干涉或者支撑刚性不足的问题。

　　从实际使用场景来看，这类轴承最常出现在皮带输送机的从动辊支撑、小型分拣机构的转轴定位、桌面型3D打印机的辊轴支撑、DIY数控设备的传动导向位置，它不需要额外加工复杂的轴承安装座，两个安装孔直接通过螺栓固定在设备的安装基板上，就能完成转轴的径向支撑，相比传统的嵌入式深沟球轴承，它自带的调心特性能补偿安装面的平面度误差，哪怕安装基板的两个固定孔位存在小范围的角度偏差，或者转轴存在轻微的挠曲变形，轴承内部的球面配合结构能自动调整角度，避免轴承内圈和外圈出现偏载，大幅降低卡滞、早期磨损的概率。

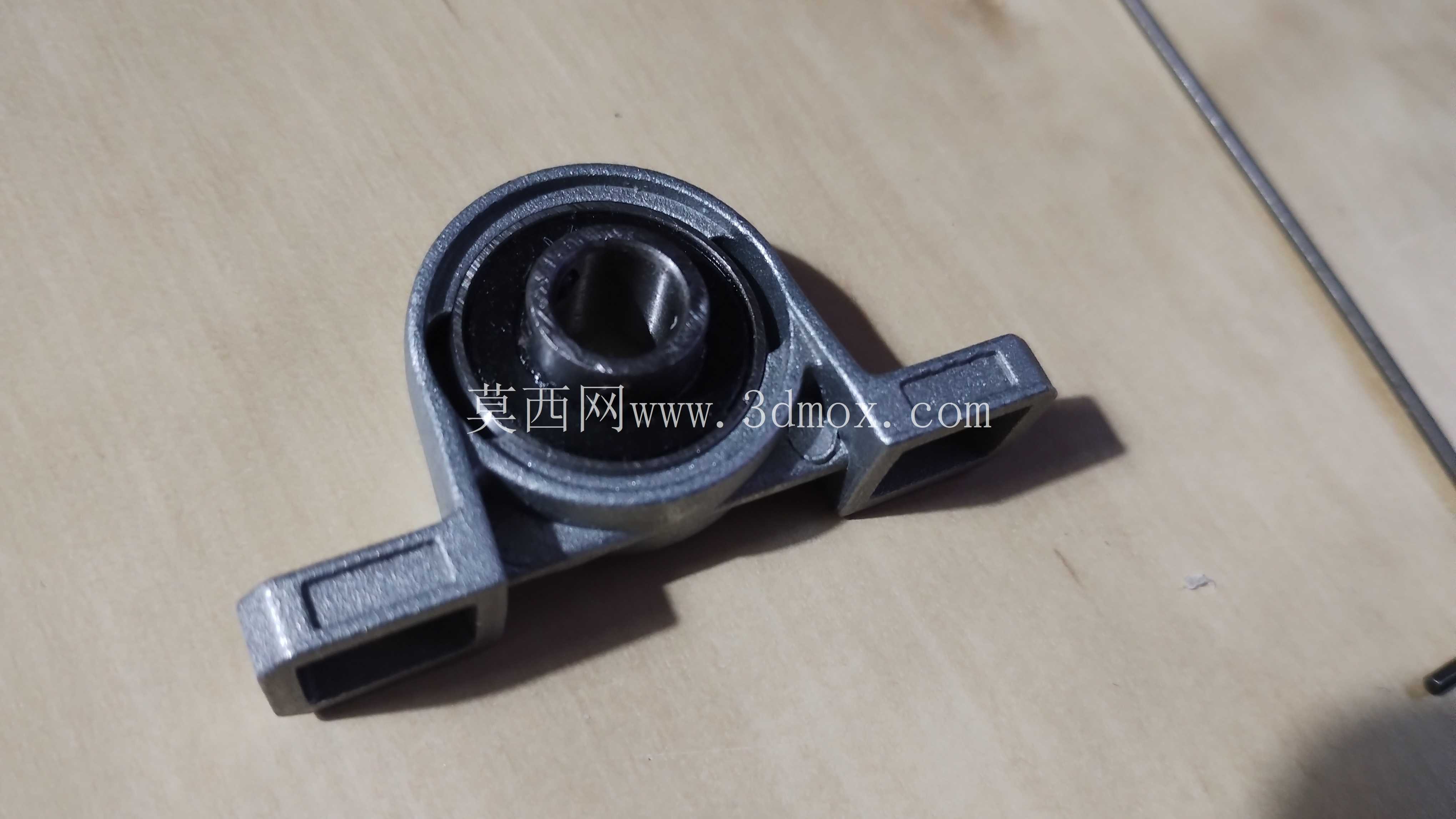

　　从功能特性上拆解，这个轴承组件把外球面球轴承和冲压成型的立式轴承座整合为一个整体，轴承内圈带有顶丝结构，转轴穿入内圈之后，拧紧顶丝就能实现轴和内圈的周向固定，不需要额外加工轴肩、卡簧槽来做轴向定位，对于小负载、转速不超过每分钟300转的传动场景来说，这种固定方式完全能满足扭矩传递需求，安装效率比传统轴承配合方式提升至少一倍。冲压成型的轴承座采用钢板冲压折弯工艺制作，相比铸铁轴承座重量更轻，成本更低，同时自带的两个菱形安装脚，安装孔的中心距经过标准化设计，和同规格的其他品牌KP系列轴承完全互换，设备维护更换时不需要重新调整安装孔位，直接替换就能完成维修。

　　做这个模型的结构设计时，首先要明确安装边界的尺寸约束：轴承座的总高度要控制在合理范围，避免转轴安装后中心高过高导致设备整体重心上抬；两个安装孔的孔径要适配常用的M5或者M6固定螺栓，孔位周边要预留足够的扳手操作空间，避免螺栓拧紧时和轴承座本体出现干涉；轴承外圈和冲压座的配合要采用过盈配合设计，保证轴承在承受径向载荷时不会在座内出现打滑转动；内圈的顶丝孔位置要做沉台处理，避免顶丝拧紧后突出内圈表面，和周边的传动件出现刮碰。另外要注意，冲压座的折弯圆角不能过小，否则冲压生产时容易出现应力集中导致座体开裂，安装脚的平面度要控制在0.1mm以内，避免固定后轴承座出现变形，挤压轴承外圈导致转动卡滞。

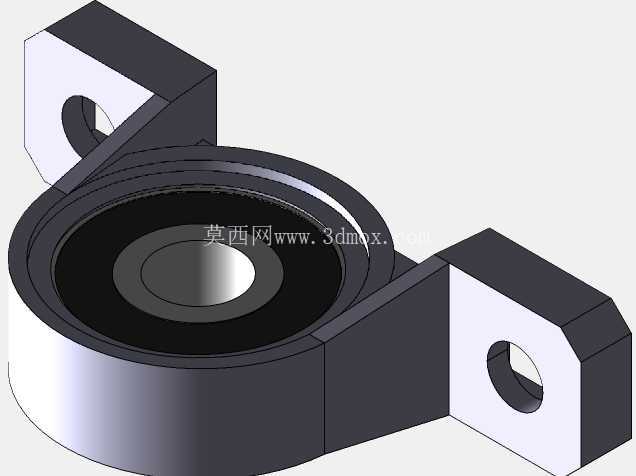

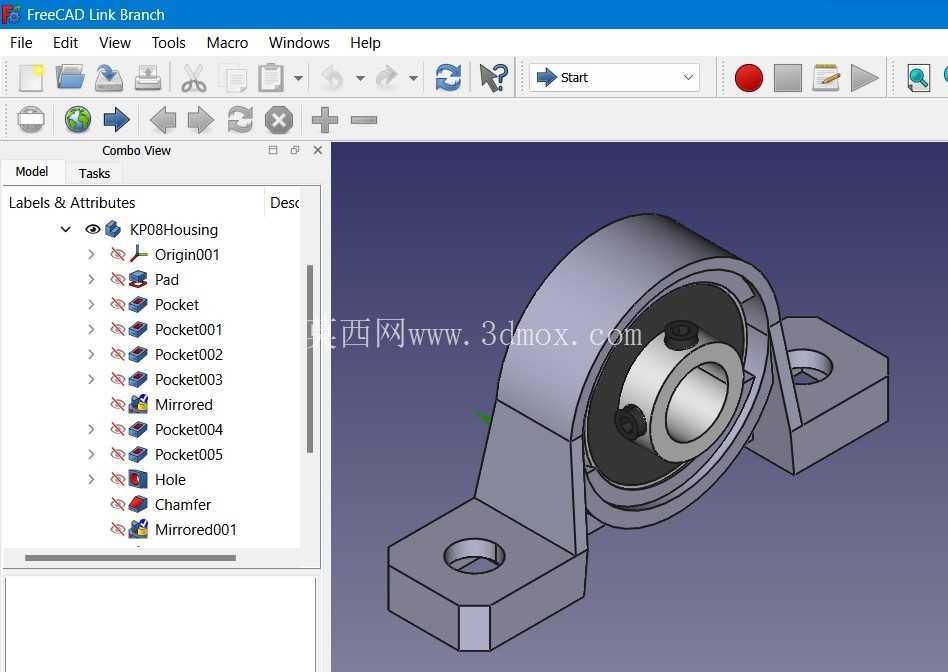

　　很多工程师选型时容易混淆KP系列和其他系列带座轴承的区别，KP08的轴孔直径是8mm，对应的安装孔中心距、轴承座的中心高都有固定的标准尺寸，做结构布局时不能随意缩放，否则会出现和标准件无法互换的问题。另外这类轴承的适用负载是轻载场景，径向额定载荷通常在几千牛级别，不能用在重载冲击的传动位置，比如冲压设备的曲轴支撑、重型输送机的主辊支撑，这类场景还是需要选用铸铁座的带座轴承或者滚子轴承。在三维建模过程中，要把轴承内部的钢球、保持架、顶丝、密封圈这些细节都还原出来，一方面是做装配干涉检查时能准确判断周边零件和轴承的间隙，另一方面做运动仿真时，能直观看到轴承的转动状态，提前发现设计里的干涉问题。比如很多人建模时会忽略密封圈的突出尺寸，最后设计的轴承端盖和密封圈刮碰，导致转动阻力变大，提前把这些细节建入模型，就能在设计阶段规避这类问题。

　　从安装维护的角度来说，这类带座轴承的注油通道通常设置在轴承外圈上，建模时也要预留对应的注油位置，方便后期设备维护时补充润滑脂，延长轴承的使用寿命。另外轴承座的表面通常会做镀锌或者喷塑处理，建模时不需要额外做表面纹理的细节，但要把安装面的粗糙度要求在工程图里标注清楚，保证安装时的贴合度。在做整机的装配设计时，这类轴承通常是成对使用，分别支撑转轴的两端，建模时要保证两个轴承座的安装面在同一个平面上，轴的同轴度误差控制在轴承允许的调心角度范围内，一般是2到3度，超过这个范围的话，轴承的调心结构无法补偿，就会出现转动卡滞、磨损加快的问题。
