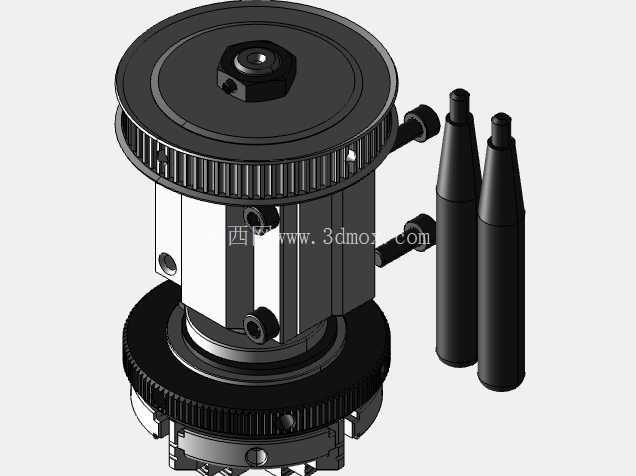

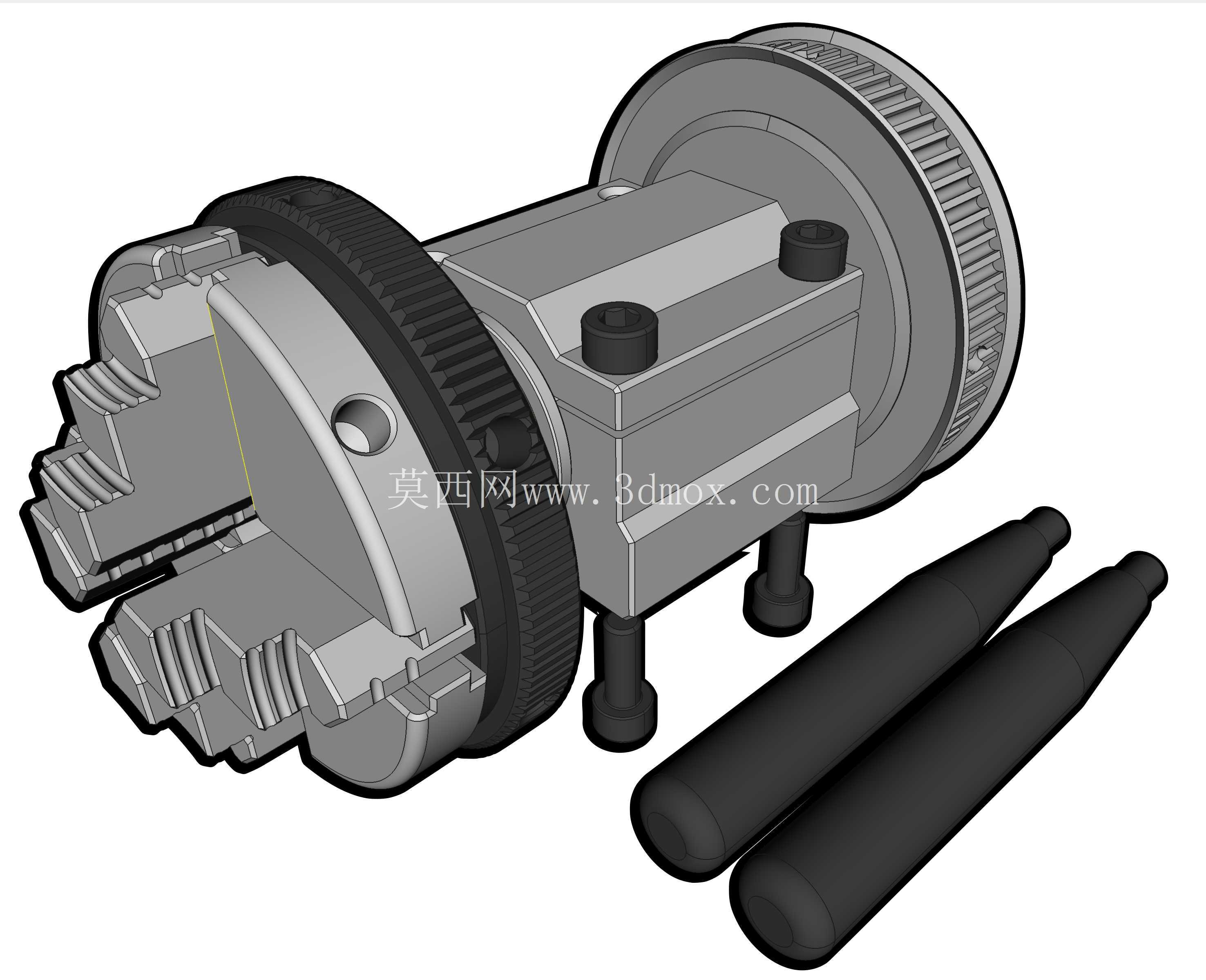

63mm四爪涡旋卡盘主轴带同步带轮组件

　　这套卡盘主轴组件是小型回转加工、桌面级工装改造场景里常用的核心回转执行部件，适配小型车床、主轴打磨工装、回转检测台这类需要工件回转夹持的设备，尤其适合对装夹同轴度有要求、工件外形不规则的小尺寸零件加工场景，四爪涡旋结构的卡盘相比三爪自定心卡盘，可单独调整单爪行程，能装夹偏心件、异形截面工件，夹持范围覆盖圆形、方形、不规则轮廓的小尺寸工件，63mm的卡盘盘径适配桌面级设备的安装空间，不会占用过多工作台面。

　　从结构设计来看，整套组件将轴承支撑单元集成在铝制安装座内，铝座的安装面做了平整加工，预留的安装孔位可直接固定在设备基板上，不需要额外加工复杂的支撑座结构，降低了设备改造的加工成本。主轴两端分别承担卡盘连接与动力输入功能，卡盘端通过法兰止口与主轴定位，保证卡盘回转时的端面跳动与径向跳动控制在小零件加工允许的公差范围内，避免装夹后工件出现偏心振颤。动力输入端采用HTD3m-72无轮毂同步带轮，3m节距的同步带传动间隙小、传动比准确，无轮毂设计可直接套在主轴轴端通过顶丝锁紧，安装时不需要额外加工带轮轮毂的避让空间，能缩短主轴轴向的总长度，让整套组件的结构更紧凑。

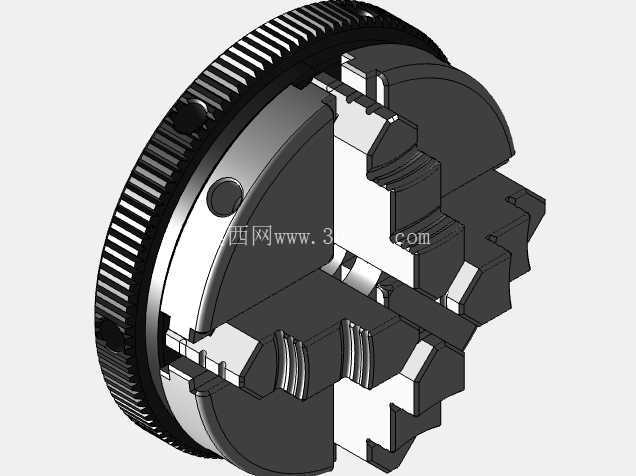

　　实际安装使用时，需要注意铝座内的轴承预紧调整，组件设计时预留了轴承压盖的调整空间，可通过压盖螺丝的锁紧力调整轴承游隙，平衡主轴回转的刚性与转动顺滑度，避免预紧过紧导致主轴转动阻力大、温升过快，或是预紧过松导致回转精度下降。卡盘的涡旋盘与卡爪的配合间隙在设计时做了公差匹配，转动卡盘外圈的调整齿圈时，四个卡爪可同步径向移动，快速实现工件的初步定心，需要装夹偏心工件时，可单独调整对应卡爪的位置，满足特殊工件的装夹需求。

　　安装边界方面，整套组件的轴向总长度从卡盘前端面到皮带轮后端面控制在紧凑范围内，铝制安装座的底面宽度与长度适配20系列铝型材的安装孔距，可直接搭建在铝型材框架的桌面设备上，不需要额外制作转接板。卡盘处于最大夹持行程时，卡爪外伸量不会超出卡盘本体的外径范围，避免回转时卡爪与周边的刀架、检测探头发生干涉。皮带轮的节圆直径匹配常用的小型步进电机、直流电机输出端的带轮尺寸，中心距调整范围可覆盖100-200mm的常规传动布局，同步带的包角能满足小功率回转传动的摩擦力要求，不会出现传动打滑的问题。

　　在功能特性上，这套组件兼顾了自定心装夹的效率与单爪调整的灵活性，铝制安装座的重量较轻，适合移动工装、桌面级设备的轻量化需求，相比铸铁材质的主轴座，铝座的加工周期短、表面处理方便，可根据使用场景做阳极氧化处理提升耐磨与防锈性能。主轴采用合金钢材质加工，轴颈处与轴承配合的位置做了磨削加工，表面粗糙度满足轴承配合的精度要求，长期回转使用时不会出现轴颈磨损导致的精度下降问题。卡盘的卡爪采用硬质钢材加工，夹持面做了齿形防滑处理，夹持工件时可提供足够的摩擦力，避免工件在切削、打磨受力时出现打滑移位。

　　日常使用中，这套组件可适配木工小零件车削、塑料件回转打磨、小型金属零件的二次加工、工件圆周方向的检测打标等场景，不需要复杂的安装调试，将安装座固定在设备台面上，连接好同步带与驱动电机，调整好卡盘的夹持范围即可投入使用。针对不同的使用场景，还可更换不同齿形的卡爪，比如软爪可装夹已加工表面的工件，避免夹伤工件表面，硬爪适合夹持毛坯件承受较大的切削力。整套结构没有复杂的冗余零件，日常维护只需要定期在卡盘涡旋槽、轴承位置添加润滑脂，即可保证长期的回转精度与使用寿命。
