61800型深沟球轴承结构设计

　　在各类旋转传动机构的设计选型中，支撑部件的精度与可靠性直接决定整套设备的运行寿命与传动效率，61800型薄壁深沟球轴承作为轻载、小安装空间场景下的常用支撑件，广泛应用于精密仪器仪表、小型伺服传动机构、医疗器械传动模块、办公自动化设备等对径向安装尺寸有严格限制的场合。这类轴承的核心作用是为旋转轴系提供稳定的径向支撑，同时可承受一定程度的双向轴向载荷，在低转速、轻载的传动场景中，能够有效降低轴系旋转过程中的摩擦阻力，限制轴与壳体之间的轴向与径向窜动，保证轴上传动零件的回转精度。

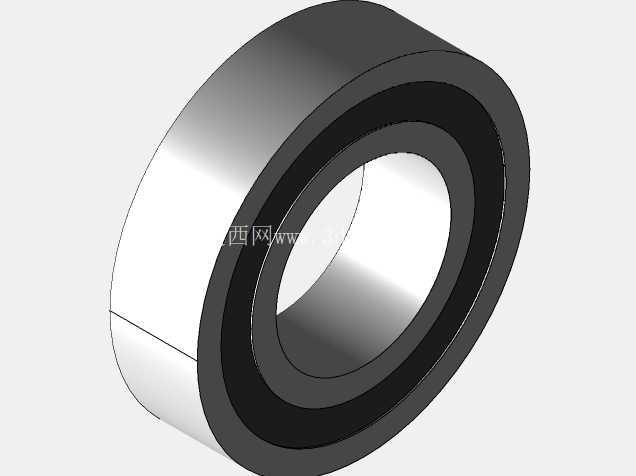

　　从结构设计逻辑来看，该轴承采用典型的深沟球轴承构型，由内圈、外圈、滚动体、保持架四个核心部分组成，内圈与旋转轴采用过盈配合随轴同步转动，外圈与设备壳体的轴承座孔采用过渡或间隙配合起到固定支撑作用，均匀分布在内外圈滚道之间的钢质滚动体将滑动摩擦转化为滚动摩擦，大幅降低运转过程中的摩擦损耗，保持架则将所有滚动体均匀分隔，避免滚动体之间直接接触产生额外摩擦与卡滞，同时引导滚动体在滚道内平稳运转。本次建模过程中严格参照行业通用的尺寸规范确定各部分参数，内圈内径适配10mm直径的安装轴，外圈外径控制在19mm，轴承整体宽度为5mm，属于薄壁系列深沟球轴承，相比同内径的标准系列轴承，其径向占用空间更小，能够满足紧凑化设备的布局需求。

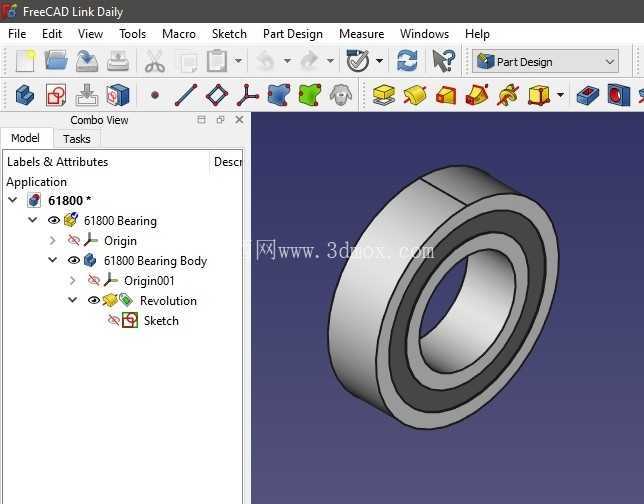

　　建模过程中首先确定轴承的基准轴线，以轴线为中心分别绘制内圈、外圈的截面轮廓，通过旋转特征生成内外圈的基础实体，之后在内外圈对应位置绘制符合曲率要求的滚道曲面，滚道曲率半径略大于滚动体半径，保证滚动体与滚道之间为点接触状态，既能够降低接触应力，也能预留合理的润滑脂存储空间。滚动体采用标准直径的钢球，按照圆周均布的方式排列在滚道之间，保持架采用浪形冲压保持架结构，兜孔尺寸与滚动体直径匹配，保证滚动体在兜孔内可自由转动同时不会出现脱落。建模过程中对各配合面的尺寸公差做了对应预留，内圈内径的公差带选取符合过盈配合要求，保证与轴装配后不会出现跑内圈的问题，外圈外径公差带适配轴承座孔的配合要求，避免装配后外圈出现蠕动磨损，两端面的平行度、滚道的圆度与同轴度都按照常规精度等级做了几何公差约束，能够直接用于装配体的干涉检查与运动仿真。

　　在实际工程应用中，这类薄壁轴承的安装需要格外注意装配力的施加方式，严禁通过滚动体传递装配压力，压装内圈时施力点只能作用在内圈端面，压装外圈时施力点仅能作用在外圈端面，避免滚道与滚动体受冲击产生压痕，导致运转过程中出现噪音与精度下降。同时由于该型号轴承的截面厚度较薄，装配时要保证轴承座孔与轴的同轴度，避免安装偏斜导致轴承承受额外的倾覆力矩，大幅缩短使用寿命。在润滑方式选择上，这类轻载低速轴承通常采用脂润滑即可满足使用需求，填充润滑脂时填充量控制在轴承内部空腔的三分之一到二分之一即可，过量填充反而会导致运转过程中温升过高，加速润滑脂变质失效。在装配体设计阶段调用该模型时，可直接将其与轴、轴承座进行配合约束，模拟真实的装配关系，验证轴系的轴向窜动量、周边零件的间隙是否符合设计要求，提前排查布局干涉问题，减少后续实物样机的修改成本。

　　不同于重载场景下使用的调心滚子轴承、圆锥滚子轴承，61800这类薄壁深沟球轴承的核心优势在于体积小、重量轻、旋转精度高、摩擦阻力小，非常适合对设备重量、安装空间有严格限制的精密传动场景，比如小型阀门的阀杆支撑、仪器仪表的指针转轴、小型步进电机的输出轴支撑等场景，都能看到这类轴承的应用。在建模过程中也充分考虑了不同设计场景的使用需求，模型各特征均为可编辑状态，设计人员可根据实际使用场景对密封结构、保持架形式进行调整，比如需要防尘的场景可在两侧增加防尘盖或接触式密封圈，需要适应更高转速的场景可将实体保持架替换为尼龙保持架，无需重新从零开始建模，大幅提升结构设计阶段的工作效率。
