工业设备膝控桨式启停操作开关结构

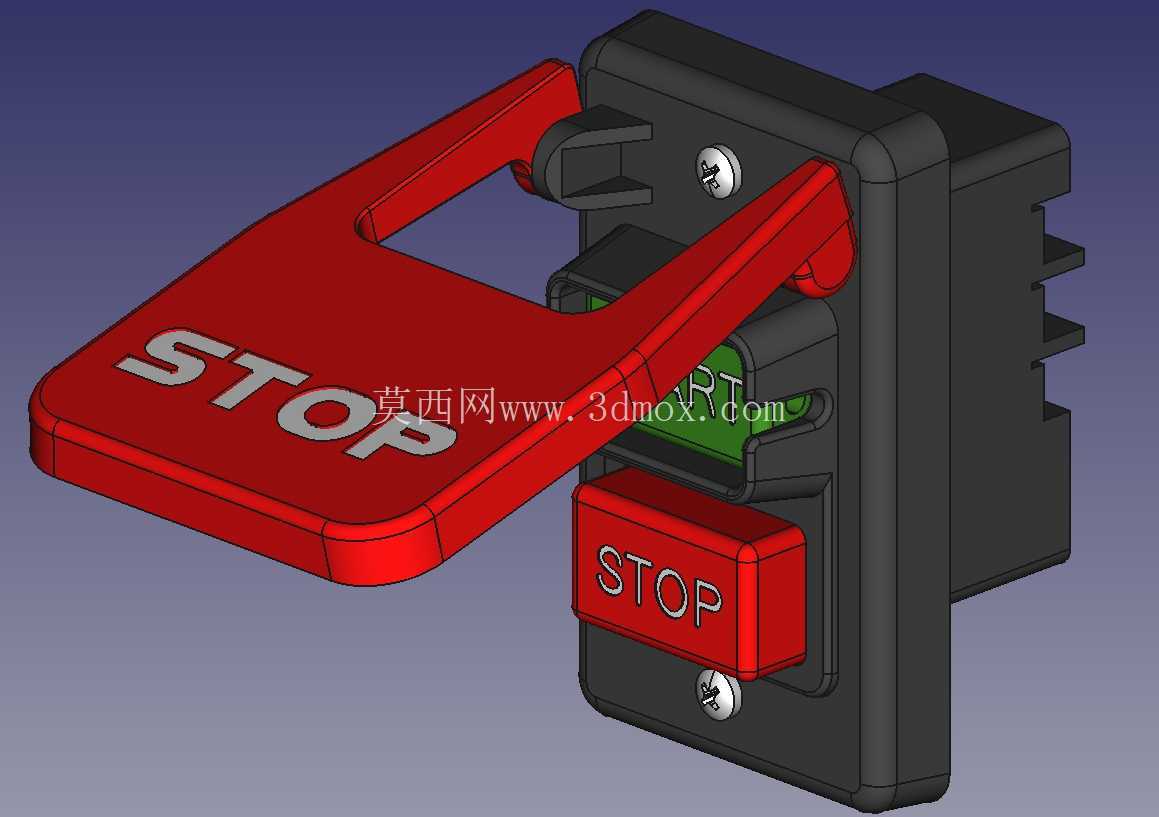

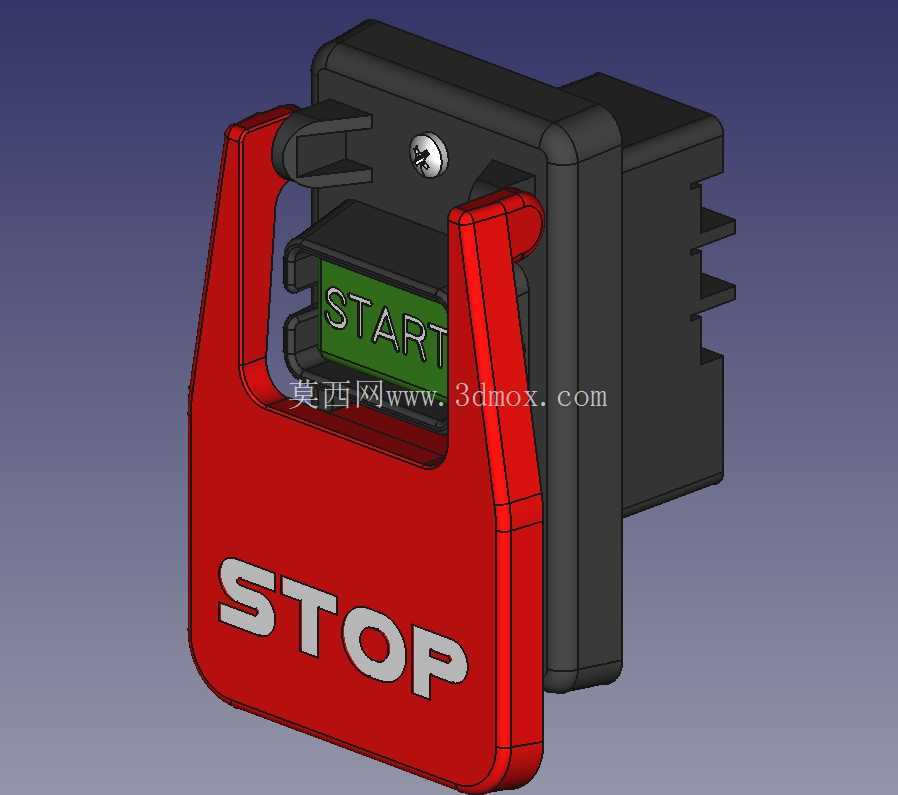

　　从结构功能来看，这款开关采用了醒目的红色防护外框作为停止触发区域，外框做了大弧度的圆角过渡处理，避免膝盖触碰时出现磕碰损伤，外框内侧设置了内嵌式的绿色启动触发位，启动区域做了内凹设计，能够有效避免误触启动的情况，只有膝盖主动探入内凹区域施加足够的触发行程，才会输出启动信号，而停止触发区域覆盖了开关正面的大部分外露面积，只要膝盖向外顶推或者身体前倾碰到红色外框，就会立刻触发停止信号，符合工业设备安全控制的失效安全设计原则。这类膝控式桨式开关，多部署在需要操作人员双手持续处理工件、无法腾出手部操作控制按钮的工业作业场景中，比如立式加工中心的工件上下料工位、小型压力机的手动送料工位、木工平刨床的进料操作位，还有部分需要操作人员双手把持工件进行焊接、打磨的工位，操作人员可以通过膝盖的顶推动作完成设备的启动与停止控制，全程不需要松开手中握持的工件或者工具，既能够提升作业的连贯性，也能避免手部离开操作区域去按动按钮带来的安全隐患。

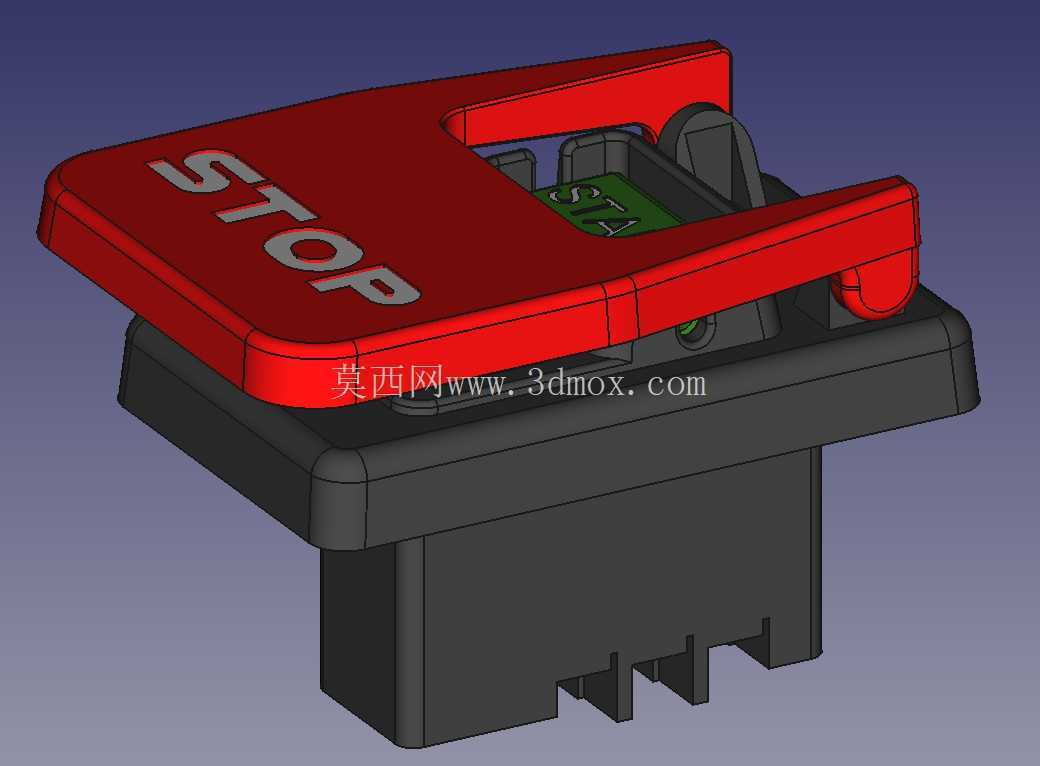

　　在设计思路上，这款开关的主体安装基座采用了嵌入式安装结构，基座侧面预留了标准的卡装槽位，可以直接卡在设备操作位下方的电控面板预留开孔上，不需要额外设计复杂的安装支架，安装时只需要在面板上开出对应尺寸的矩形开孔，将基座从正面推入开孔，通过侧面的卡扣就可以完成快速固定，后期维护拆卸也不需要拆解设备内部的走线结构。从安装边界来看，开关外露在面板外侧的部分主要是红色的触发桨架，整体外凸尺寸控制在合理范围内，不会占用过多的腿部操作空间，膝盖的操作行程经过适配，不需要操作人员做出幅度过大的腿部动作，正常坐姿下轻微挪动膝盖就可以完成触发操作，长时间作业也不会带来额外的肢体疲劳。

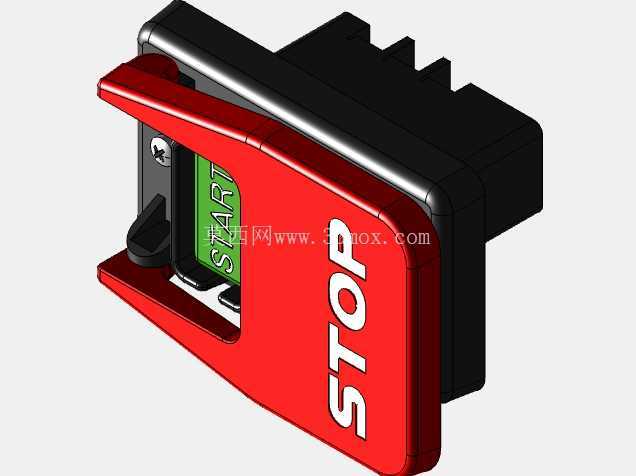

　　开关的触发结构采用了无外露连杆的封闭式设计，所有的传动部件都隐藏在红色外框和黑色基座的内部，作业环境中的切屑、粉尘、切削液飞溅都不会进入到传动结构内部，能够适配机加工车间多粉尘、多切削液飞溅的恶劣使用环境，减少日常维护的频次。在细节设计上，启动和停止区域的标识采用了凹凸立体字符，不会因为长期的膝盖摩擦出现标识磨损脱落的问题，即使表面沾染了油污或者切屑，操作人员也可以通过触感快速区分启动和停止的触发区域，不需要低头确认开关位置，能够让操作人员的视线始终保持在加工工件的位置，提升作业过程的安全性。

　　开关的触发力度经过适配调整，停止触发的力度设置偏轻，只要轻微触碰就可以触发停止信号，而启动触发的力度设置偏重，需要施加明确的顶推力才会触发启动，从力学参数上规避误触启动、漏触停止的安全风险。基座内部预留了标准的电气元件安装空间，可以适配常用的微动开关或者无接触式霍尔触发元件，设计人员可以根据实际设备的控制需求选择对应的触发元件，不需要修改外部的机械结构就可以完成适配，整体结构的模块化程度较高，能够适配不同类型工业设备的膝部控制需求。
